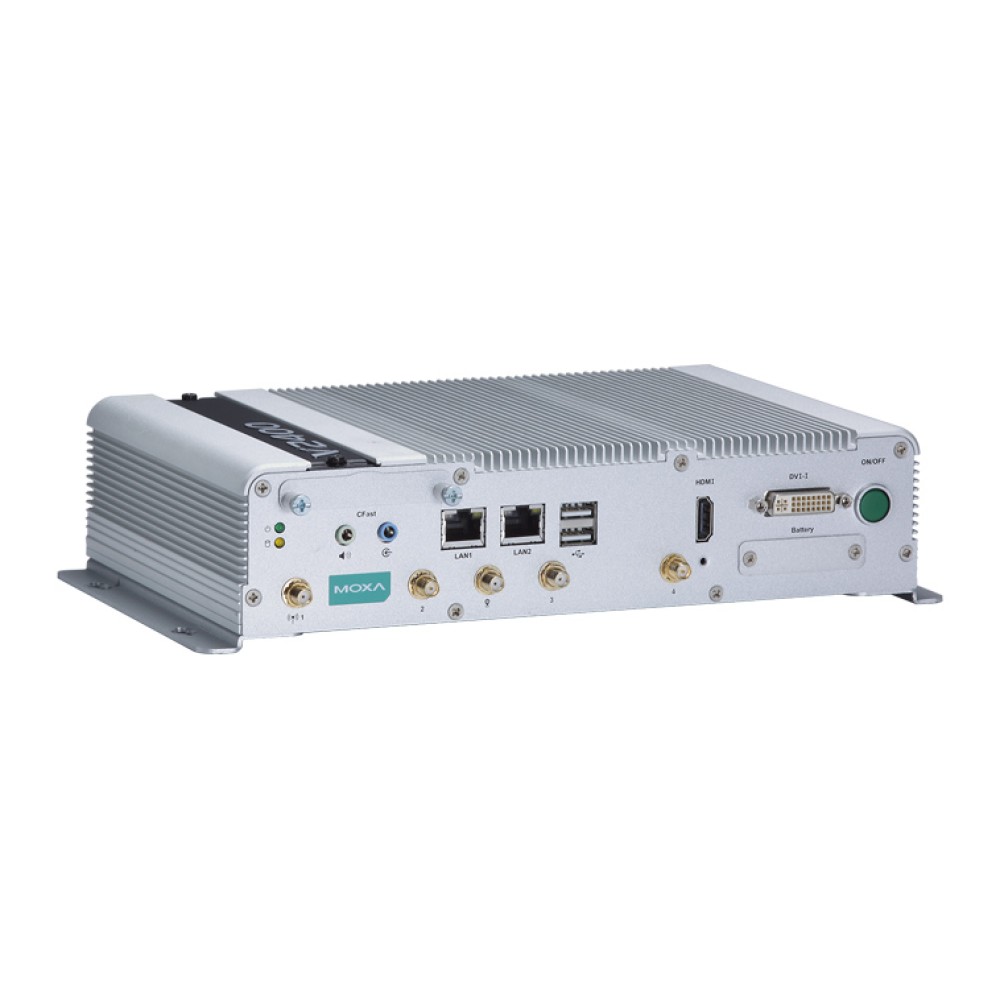

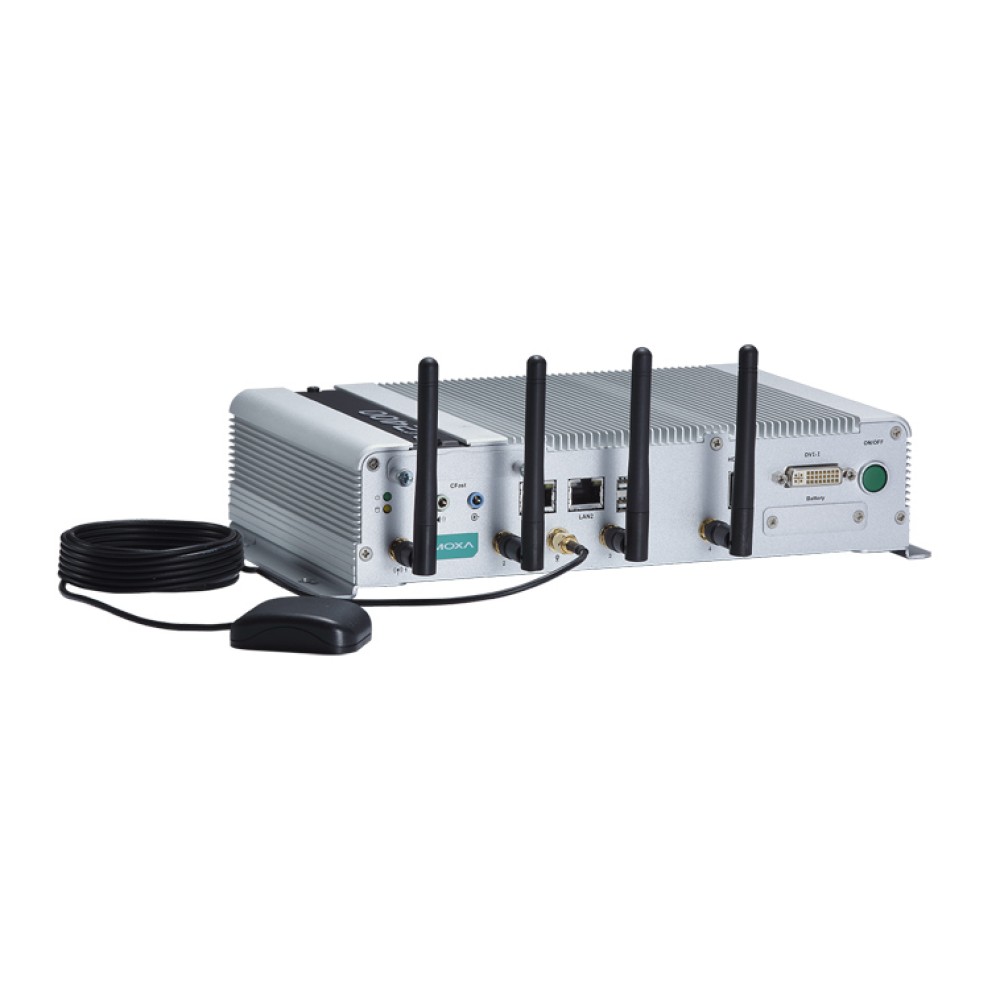

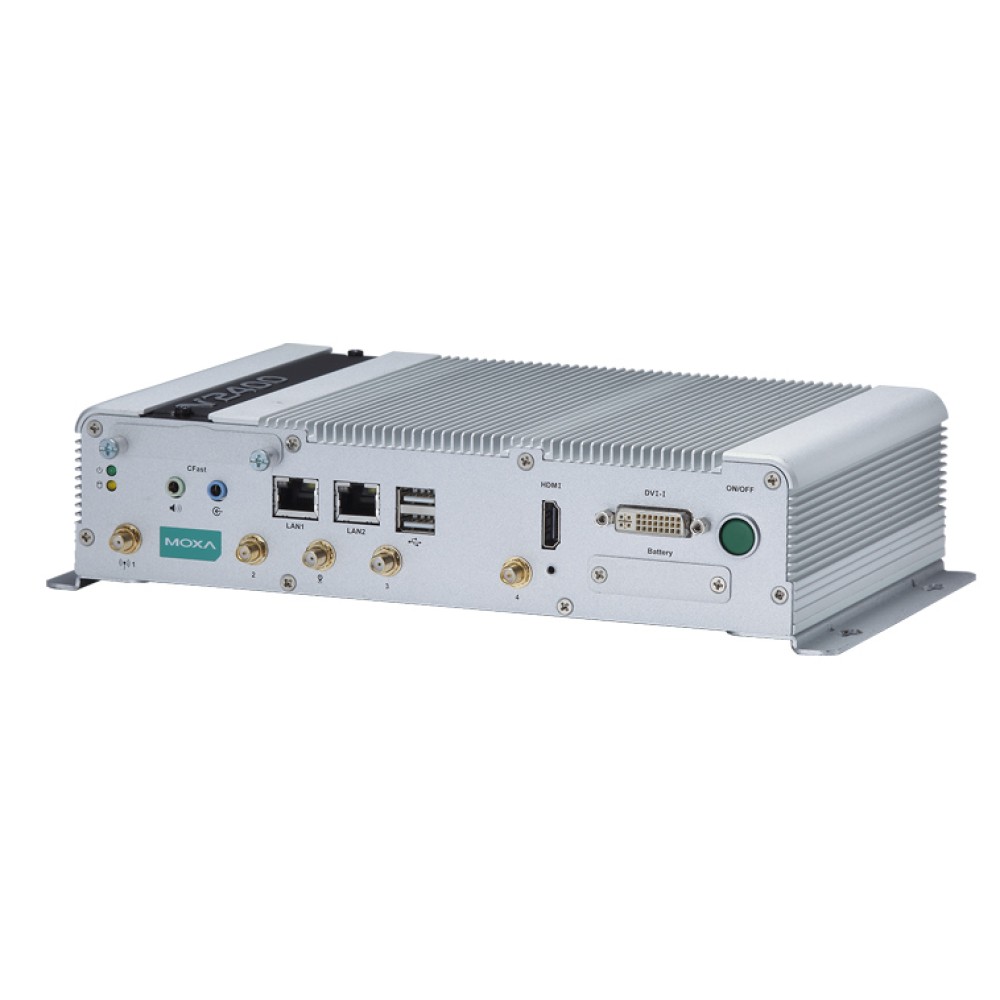

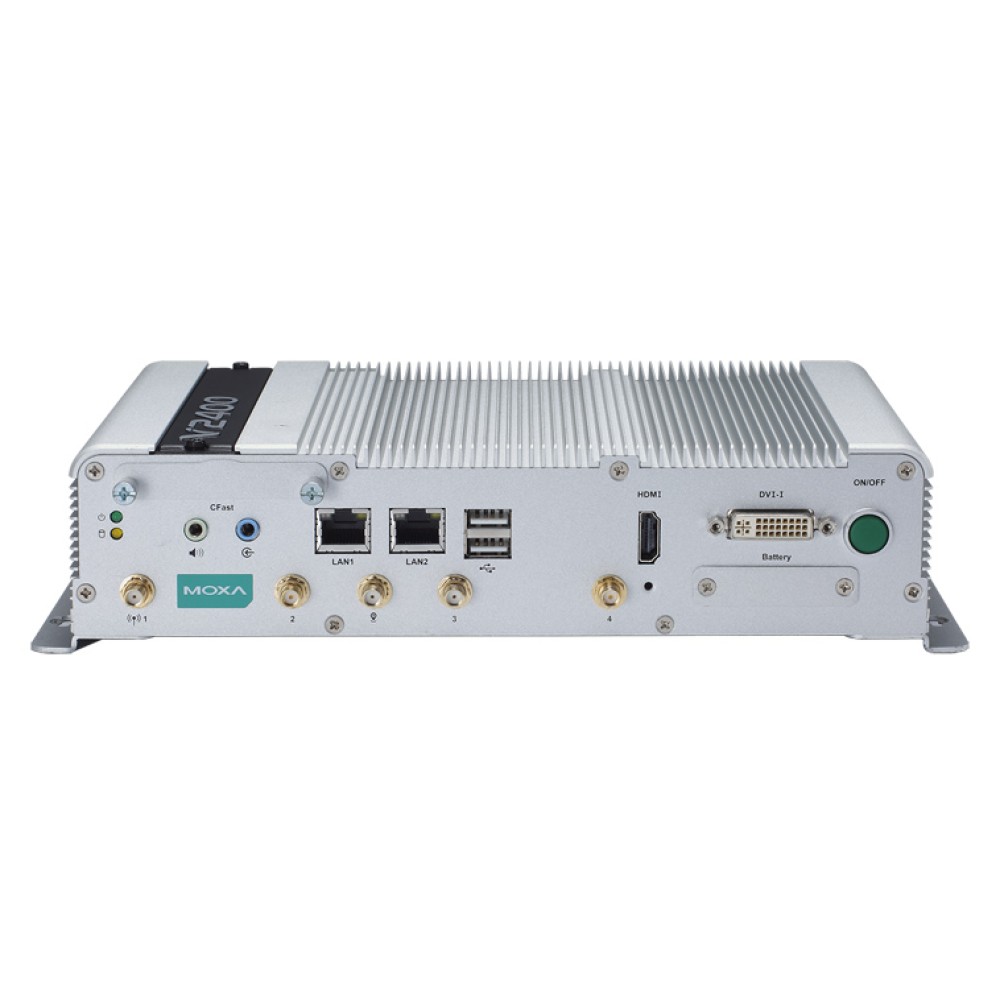

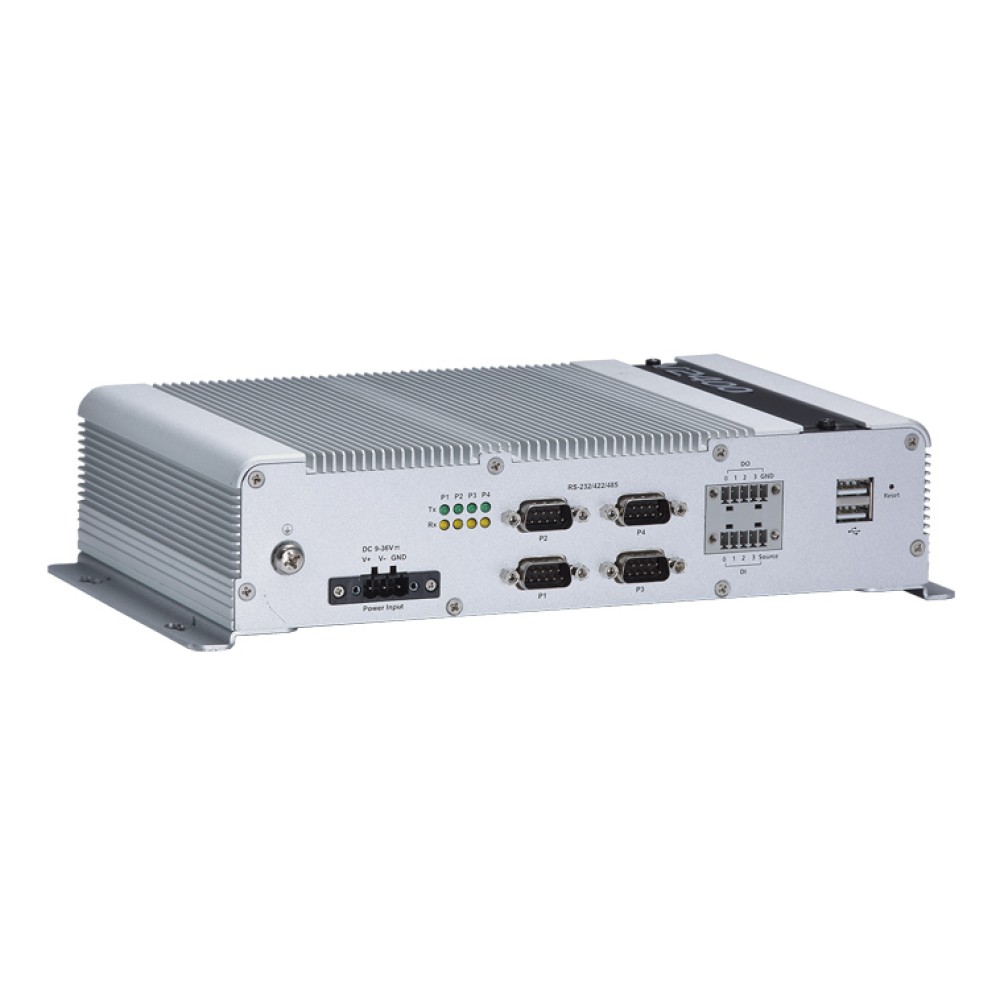

V2403-C3-W-T
ファンレス,堅牢,すぐに使用可能,x86 IIoT 組込みコンピューター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- Intel® Core-iシリーズプロセッサ、3つのパフォーマンスオプション
- -40～70℃ (system＋LTE) 動作温度
- OS格納/OSバックアップ用 デュアル CFastソケット
- 3つのmini-PCIeソケット(ストレージ および 無線モジュール用)、mSATA, Wi-Fi, 3G, LTE, GPS, Bluetoothサポート
- 各種インターフェース：シリアルポート×4、イーサネットLANポート×2、DI×4、DO×4、USB、HDMI、ワイヤレス
- EN 61000-6-2 および EN 61000-6-4認証：重工業向EMC規格に合致
- 最大5Grms防振と100G/11ms耐衝撃
- すぐに実行可能な Debian 8 および Windows Embedded Standard 7プラットフォーム
- Moxa Proactive Monitoring Utility (システムのハードウェア健康監視)
- Moxa Smart Recovery Utilityによるブート障害からの復旧 (W7Eのみ)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
Moxa V2403シリーズ ファンレス x86組込みコンピュータは、Intel® 第3世代 Core-i™ シリーズプロセッサをベースとしています。信頼性の高いI/O設計により最大の接続性を提供しており、また、デュアル無線モジュールをサポートしているため、さまざまな通信アプリケーションに適しています。本コンピュータの熱設計は-40～70℃の温度範囲で、信頼性の高いシステム運用を保証します。(特殊用途のMoxaのワイヤレスモジュール搭載時) V2403シリーズは、デバイスのI/Oステータス監視と警告、システムの温度監視と警告、システムの電源管理のための『Moxa Proactive Monitoring (積極的監視)』をサポートしています。システムステータスを密に監視することで、エラーからの復旧が容易になり、アプリケーションに必要な信頼性の高いプラットフォームを提供します。
アプリケーション
- リモートターミナルユニット (RTU)
- データ収集
- M2M通信 (スマートゲートウェイ)
- 電子掲示板
- 工場オートメーション
- 車載監視/データロガー (交通輸送)
- プログラマブルルータ
- エネルギー使用量最適化
- 予知保全
- 資産管理
ハードウェア仕様
| コンピュータ | |
| CPU | V2403-C2シリーズ： Intel® Celeron 1047UE (Dual Core, 512K Cache, 1.40 GHz) V2403-C3シリーズ： Intel® Core i3-3217UE (Dual Core, 1M Cache, 1.60 GHz) V2403-C7シリーズ： Intel® Core i7-3517UE (Quad Core, 1M Cache, 1.70 GHz) |
|---|---|
| OS | Windows Embedded Standard 7 64-bit または Linux Debian 8 64-bit |
| システムメモリ | DDR3-1600 SDRAMスロット×1、最大 8GB |
| USB | システム起動サポート USB 2.0ポート(type A)×4 |
| ストレージ | |
| CFast | 脱着式CFastソケット(OSストレージ)×1、内部CFastソケット(OSバックアップ)×1 |
| mSATA | 内部mini-PCIeソケット(ストレージ拡張用)×1 |
| SSD/HDD | 内部SATA-IIコネクタ(2.5"SSD/HDD)×1 |
| オーディオ | |
| 入力 | ライン入力インターフェース(オーディオジャック) |
| 出力 | ライン出力インターフェース(オーディオジャック) |
| ワイヤレス周辺機器 | |
| 拡張スロット | Mini-PCIeソケット×2 ・USB信号(Sierra Wireless 3G/LTE モジュール用)×1 ・USB + PCIe信号×1 |
| USIM | USIMスロット×2 |
| ディスプレイ | |
| グラフィックコントローラ | Intel® HD (組込み) |
| コネクタ | HDMIコネクタ(type A)×1、DVI-Iコネクタ×1、VGAコネクタ(CVリクエスト)×1 |
| ディスプレイ インターフェース | HDMIサポートHDMI 1.4b、1920×1200解像度＠60 Hz ・DVI最大解像度1920x1200＠60 Hz ・VGA最大解像度1920x1200＠60 Hz ・VGA最大解像度2048x1536＠75 Hz |
| イーサネットインターフェース | |
| LAN | オートセンシング10/100/1000 Mbpsポート(RJ45)×2 |
| アイソレーション保護 | 1.5 kV |
| 無線 SMAインターフェース | |
| Wi-Fi | SMAコネクタ×2 |
| 3G/LTE | SMAコネクタ×2 |
| GPS | SMAコネクタ×1 |
| シリアルインターフェース | |
| シリアル規格 | RS-232C/422/485ソフトウェアセレクタブルポート (DB9/M)×4 |
| シリアル通信パラメータ | |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | なし、奇数、偶数、スペース、マーク |
| フロー制御 | RTS/CTS, XON/XOFF, RS-485用 ADDC®(automatic data direction control) |
| ボーレート | 50 bps～921.6 kbps |
| シリアル信号 | |
| RS-232C | TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| RS-422 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-4線 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-2線 | Data+, Data-, GND |
| デジタル入力 | |
| 入力チャネル | DI×4 |
| 入力電圧 | 0～30 VDC＠25 Hz |
| ドライ接点用 デジタル入力レベル | 論理レベル 0：Close to GND 論理レベル1：オープン |
| ウェット接点用 デジタル入力レベル | 論理レベル1：+3 V max 論理レベル 0：+10 V～+30 V (Source to DI) |
| コネクタ | 10ピン ネジ止めEuroblockターミナル |
| アイソレーション | 3 kV光絶縁 |
| デジタル出力 | |
| 出力チャネル | DO×4, sink type |
| 出力電流 | 最大200 mA/チャネル |
| On-state電圧 | 公称 24 VD, オープンコレクタ 30 VDCまで |
| コネクタ | ネジ止めEuroblockターミナル |
| アイソレーション | 3 kV光絶縁 |
| LED | |
| システム | 電源 |
| ストレージ | CFast/SSD/HDD/mSATA |
| LAN | 2 LED/ポート(10/100/1000 Mbps) |
| シリアル | 2 LED/ポート(TxおよびRx) |
| スイッチおよびボタン | |
| 電源スイッチ | オン/オフ |
| リセットボタン | システムリセット |
| メカニカル | |
| 筐体 | アルミ |
| 重量 | 「-W」 モデル：2.247 kg 「-W」表示なしモデル ：2.168 kg |
| サイズ | 耳なし： 250×57×154 mm 耳付： 275×63×154 mm |
| 取り付け | DINレール、壁取り付け |
| 環境 | |
| 動作温度 | 標準モデル： -40～70℃ (Moxa推奨のワイヤレスモジュール 3G/LTE + Wi-Fiをインストール時) |
| 保管温度 | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 防振 | IEC 60068-2-27：5 Grms, 5 Hz～500 Hz, 1 hr/axis w/ mSATA, CFast, SSD |
| 耐衝撃 | IEC 60068-2-27：50 g/11ms ±X, ±Y, ±Z, 各軸3衝撃w/mSATA, CFast, SSD |
| 電源 | |
| 入力電圧 | 9～36 VDC (V+, V-, SG用3ピンターミナルブロック) |
| 入力電流 | ・3.51 A＠9 VDC ・1.39 A＠24 VDC ・0.93 A＠36 VDC |
| 電力消費量 | 34 W |
| 規格および認証 | |
| 安全 | UL 60950-1, CSA C22.2 No. 60950-1-03 (60950-1-07), EN 60950-1, CCC, UL 508 |
| EMC | EN 55022/24, EN 61000-6-2/6-4 |
| EMI | CISPR 22, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD：接触：4 kV; 空中:8 kV IEC 61000-4-3 RS：80 MHz～1GHz 10 V/m IEC 61000-4-4 EFT：Power 2 kV; Signal 1 kV IEC 61000-4-5 Surge：Power 2 kV; Signal：1 kV IEC 61000-4-6 CS：Signal：1 kV IEC 61000-4-8 |
| グリーン製品 | RoHS, CRoHS, WEEE |
| 信頼性 | |
| 自動リブートトリガ | ソフトウェアによるプログラム可能なウォッチドッグタイマ：1～255秒で調整可能 |
| MTBF(平均故障間隔) | |
| 時間 | V2403-C2-W-T/V2403-C3-W-T /V2403-C7-W-T：335,810 時間 V2403-C2-T/V2403-C3-T/V2403-C7-T：358,958 時間 V2403-C2-T-W7E/V2403-C2-T-LX：329,398 時間 |
| 規格 | Telcordia (Bellcore) 規格 TR/SR |
| 保証 | |
| 保証期間 | 3年 |
| 詳細 | MOXA社 製品保証方針 注意：これらのハードウェア仕様は、本組込みコンピュータユニット自体についてのみ記述であり、公式アクセサリの仕様は含んでいません。特に電源アダプタやケーブルといった付属品のワイド温度仕様には適用されません。 |
ソフトウェア仕様
| Linux | |
| OS | Linux Debian 8 64 bit |
|---|---|
| Webサーバ(Apache) | webサイトの生成と管理が可能、PHPおよびXMLサポート |
| ターミナルサーバ(SSH) | セキュリティの保証がないネットワークを通して2つの信頼できないホスト間のセキュアな暗号化された通信の提供 |
| カーネルバージョン | GNU/Linux 3.16 |
| システムShell | DASH (デフォルト), BASH |
| テキストエディタ | vim |
| ファイルシステム | ext4 |
| インターネット プロトコルスイート | TCP, UDP, IPv4, SNMPv2, ICMP, ARP, HTTP, ICMP, ARP, DHCP, NTP, NFS, SSH, SFTP, RSYNC, SSL |
| インターネット セキュリティスイート | OpenVPN, iptables firewall |
| セルラーネットワーク | QMI (Qualcomm MSMインターフェース ): GlibベースライブラリがQualcomm MSMインターフェース(QMI)プロトコルを使用するWWANモデムおよびデバイスと通信するため。 |
| ウォッチドッグ | 特定のアプリケーションまたはシステム全体の障害で、ソフトウェアがフリーズした時にシステムリセットをトリガするウォッチドッグタイマ |
| アプリケーション開発 ソフトウェア | ・Moxa API Library ・GNU C library ・Perl |
| 組込み自己健康維持 ソフトウェア | Moxa Proactive Monitoring |
| 既存のソフトウェアパッケージのセキュリティのアップデート | V2403に入っているすべてのソフトウェアパッケージは、Debian LinuxのAPT (Advanced Packaging Tool)サーバまたはMoxaのサーバを使用して自動更新ができます。 |
| Windows Embedded Standard 7 | |
| Core OS | ・64-bitサポート ・リモートクライアント ・リモートプロシージャコール |
| アプリケーションおよび サービス開発 | ・Remote Desktop Protocol 7.1 ・COM OLE Application Support ・COM+ Application Support ・MSMQ |
| インターネットサービス | ・Internet Explorer 8.0 ・IIS 7.0 |
| 診断 | ・一般的な診断ツール ・問題のレポートおよびソリューション |
| フォント | 西欧、中東、東南アジア および 南アジア |
| グラフィックおよびマルチメディア管理 | ・MPEG レイヤ-3オーディオコーデック (MP3) ・MPEG4デコーダ ・DirectXおよびWindows Device Experience |
| 管理 | ・グループポリシー管理 ・Windows Management Instrument (WMI) ・WindowsUpdate |
| ネットワーキング | ・Extensible Authentication Protocol (EAP) ・Internet Authentication Service ・Telnet Server ・Bluetooth ・Domain Services ・Network Access Protection ・Network and Sharing Center ・Quality of Service ・Remote Access Service (RAS) ・Telephony API Client ・Windows Firewall ・Wireless Networking |
| セキュリティ | ・Credential Roaming Service ・Credentials and Certificate Management ・Windows Authorization Manager (AZMAN) ・Windows Security Center ・Active Directory Rights Management ・Security Base ・Encrypted File System (EFS) |
| 組込み機能 | ・Enhanced Write Filter (EWF) ・File-Based Write Filter (FBWF) ・Registry Filter ・WSDAPI for .NET |
| ファイルシステムおよび データ格納 | ・Windowsデータアクセスコンポーネント ・Windowsバックアップおよび復元 |
| メンテナンス | Moxa Proactive Monitoring および Moxa Smart Recovery |
サイズ (単位 = mm)
| V2403-C2-T-LX | (事前設定モデル) Intel Celeron 1047UE搭載 x86組込みコンピュータ DVI-I×1、HDMI×1、LAN×2、シリアルポート×4、DI×4、DO×4、USB 2.0ポート×4、Linux Debian8がプリインストールされた8GB OS CFastカード、4GB DDR3 RAMプリインストール、9～36VDC電源入力、-40～70℃動作温度 |
|---|---|
| V2403-C2-T-W7E | (事前設定モデル) Intel Celeron 1047UE搭載 x86組込みコンピュータ DVI-I×1、HDMI×1、LAN×2、シリアルポート×4、DI×4、DO×4、USB 2.0ポート×4、Windows Embedded Standard 7がプリインストールされた8GB OS CFastカード、4GB DDR3 RAMプリインストール、9～36VDC電源入力、-40～70℃動作温度 |
| V2403-C2-T | (CTOモデル) Intel Celeron 1047UE搭載 x86組込みコンピュータ DVI-I×1、HDMI×1、LAN×2、シリアルポート×4、DI×4、DO×4、USB 2.0ポート×4、インターナルSATA-II SSD/HDDコネクタ×1、OS CFastソケット×1、バックアップ OS CFastソケット×1、4GB DDR3 RAMプリインストール、9～36VDC電源入力、-40～70℃動作温度 |
| V2403-C3-T | (CTOモデル) Intel Core-i3 3217UE搭載 x86組込みコンピュータ DVI-I×1、HDMI×1、LAN×2、シリアルポート×4、DI×4、DO×4、USB 2.0ポート×4、インターナルSATA-II SSD/HDDコネクタ×1、OS CFastソケット×1、バックアップ OS CFastソケット×1、4GB DDR3 RAMプリインストール、9～36VDC電源入力、-40～70℃動作温度 |
| V2403-C7-T | (CTOモデル) Intel Core-i7 3517UE搭載 x86組込みコンピュータ DVI-I×1、HDMI×1、LAN×2、シリアルポート×4、DI×4、DO×4、USB 2.0ポート×4、インターナルSATA-II SSD/HDDコネクタ×1、OS CFastソケット×1、バックアップ OS CFastソケット×1、4GB DDR3 RAMプリインストール、9～36VDC電源入力、-40～70℃動作温度 |
| V2403-C2-W-T | (CTOモデル) Intel Celeron 1047UE搭載 x86組込みコンピュータ DVI-I×1、HDMI×1、LAN×2、シリアルポート×4、DI×4、DO×4、USB 2.0ポート×4、mSATA mini-PCIeソケット×1、Wi-Fi/3G/LTE mini-PCIeソケット×2、OS CFastソケット×1、バックアップ OS CFastソケット×1、4GB DDR3 RAMプリインストール、9～36VDC電源入力、-40～70℃動作温度 |
| V2403-C3-W-T | (CTOモデル) Intel Core-i3 3217UE搭載 x86組込みコンピュータ DVI-I×1、HDMI×1、LAN×2、シリアルポート×4、DI×4、DO×4、USB 2.0ポート×4、mSATA mini-PCIeソケット×1、Wi-Fi/3G/LTE mini-PCIeソケット×2、OS CFastソケット×1、バックアップ OS CFastソケット×1、4GB DDR3 RAMプリインストール、9～36VDC電源入力、-40～70℃動作温度 |
| V2403-C7-W-T | (CTOモデル) Intel Core-i7 3517UE搭載 x86組込みコンピュータ DVI-I×1、HDMI×1、LAN×2、シリアルポート×4、DI×4、DO×4、USB 2.0ポート×4、mSATA mini-PCIeソケット×1、Wi-Fi/3G/LTE mini-PCIeソケット×2、OS CFastソケット×1、バックアップ OS CFastソケット×1、4GB DDR3 RAMプリインストール、9～36VDC電源入力、-40～70℃動作温度 |
CTO：受注仕様生産 (Configured To Order)
オプショナルアクセサリ
| セルラーアンテナ | |
| ANT-LTEUS-ASM-01 | GSM/GPRS/EDGE/UMTS/HSPA/LTE、1 dBi、無指向性、 ラバーダックアンテナ |
|---|---|
| ANT-LTE-ASM-02 | GPRS/EDGE/UMTS/HSPA/LTE、2 dBi、無指向性、 ラバーダックアンテナ |
| ANT-WCDMA-ASM-1.5 | 5バンド GSM/GPRS/EDGE/UMTS/HSPA、1.5 dBi、 無指向性、ラバーダックアンテナ |
| ワイヤレスLANアンテナ | |
| ANT-WDB-ARM-02 | 2.4/5.5GHz 2 dBiデュアルバンドアンテナ、 RP-SMA (オス)コネクタ |
| コンピュータハードウェアアクセサリ | |
| V2403 Wi-Fi miniカード | SprakLAN WPEA-252NI Wi-Fi miniカード×1、 黒色ネジ×4 |
| V2403 3G miniカード（※1） | Sierra Wireless MC9090 3G miniカード×1、 ヒートシンク×1、ブラック |
| V2403 LTE-US miniカード | Sierra Wireless MC7354 LTE miniカード×1、 ヒートシンク×1、黒色ネジ、銀色ネジ×1 |
| V2403 LTE-EU miniカード | Sierra Wireless MC7304 LTE miniカード×1、 ヒートシンク×1、黒色ネジ×4、銀色ネジ×1 |
| アンテナ | |
| ANT-GPS-OSM-05-3M | 26 dBi、1572 MHz、GPS用L1バンドアンテナ |
（※1）2016年11月30日を以って販売終了いたしました。
【後継機種】 V2403 LTE-US miniカード V2403 LTE-EU miniカード
