VB552

大規模カメラネットワーク監視用ソフトウェア

主な製品特長



Features

  • VS1504/VS1508およびVE200対応 VGA/オーディオリピーター
  • ユニットの接続にはカテゴリ5e以上のLANケーブルを使用
  • 信号延長距離 - 単独で最大200m、VB552追加で最大600mまでシステムを延長可能
  • VGA解像度 - 最大1,280×1,024@60Hz(200m)
  • オーディオ信号、シリアル信号の転送に対応
  • 2つの選択用RS-232Cチャンネルを提供
  • ゲイン調整、画質補正機能 - OSD表示とリモコンによる簡単操作
  • 対応マウント規格 - VESA FDMI(MIS-D以上)
  • DDC対応(ローカルモニタ)
  • VGA、SVGA、XGA、SXGA、UXGA、マルチシンクモニタ対応

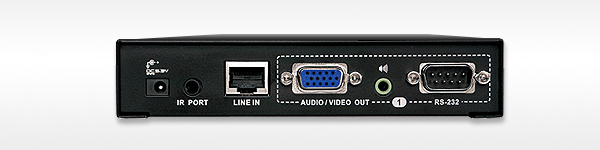

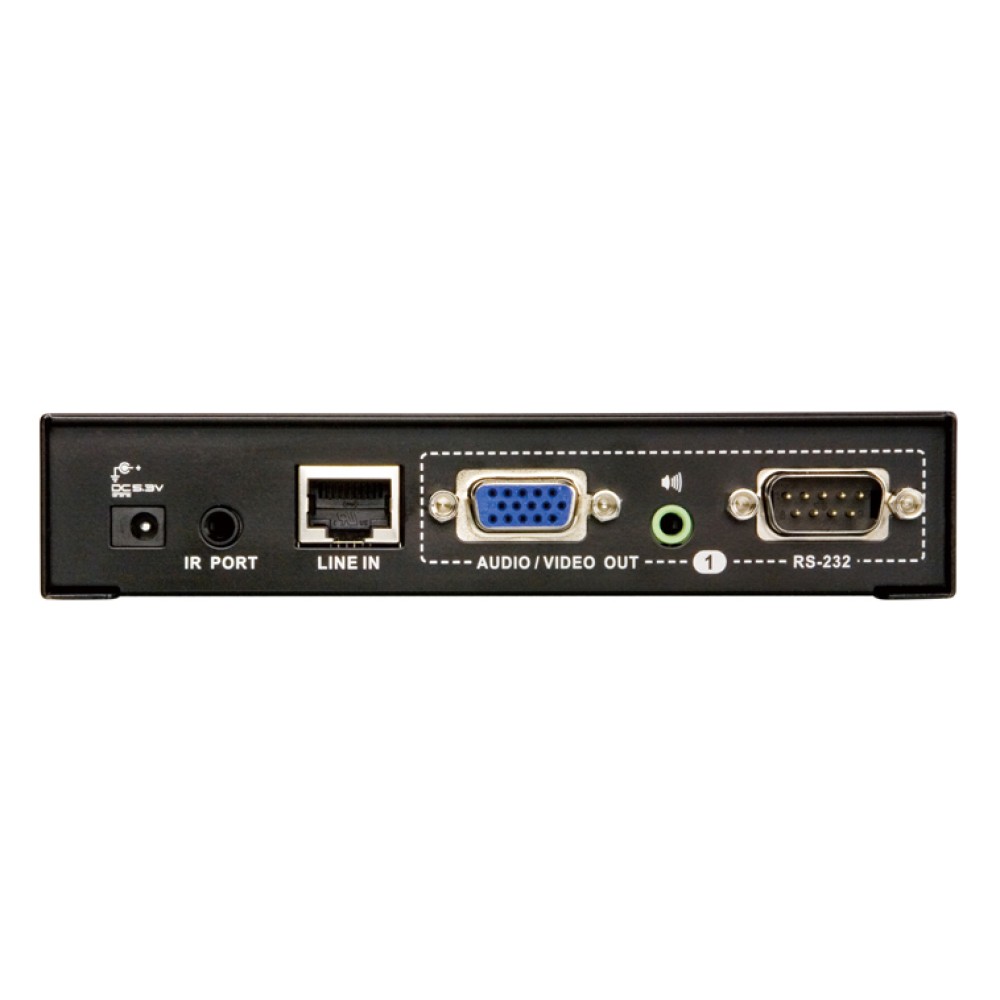

Rear

【VB552】Rear

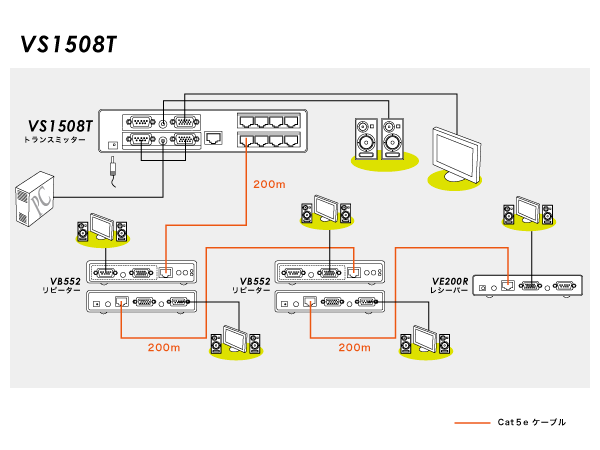

Diagram

【VB552】Diagram

3年保証

RoHS指令準拠

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 型番

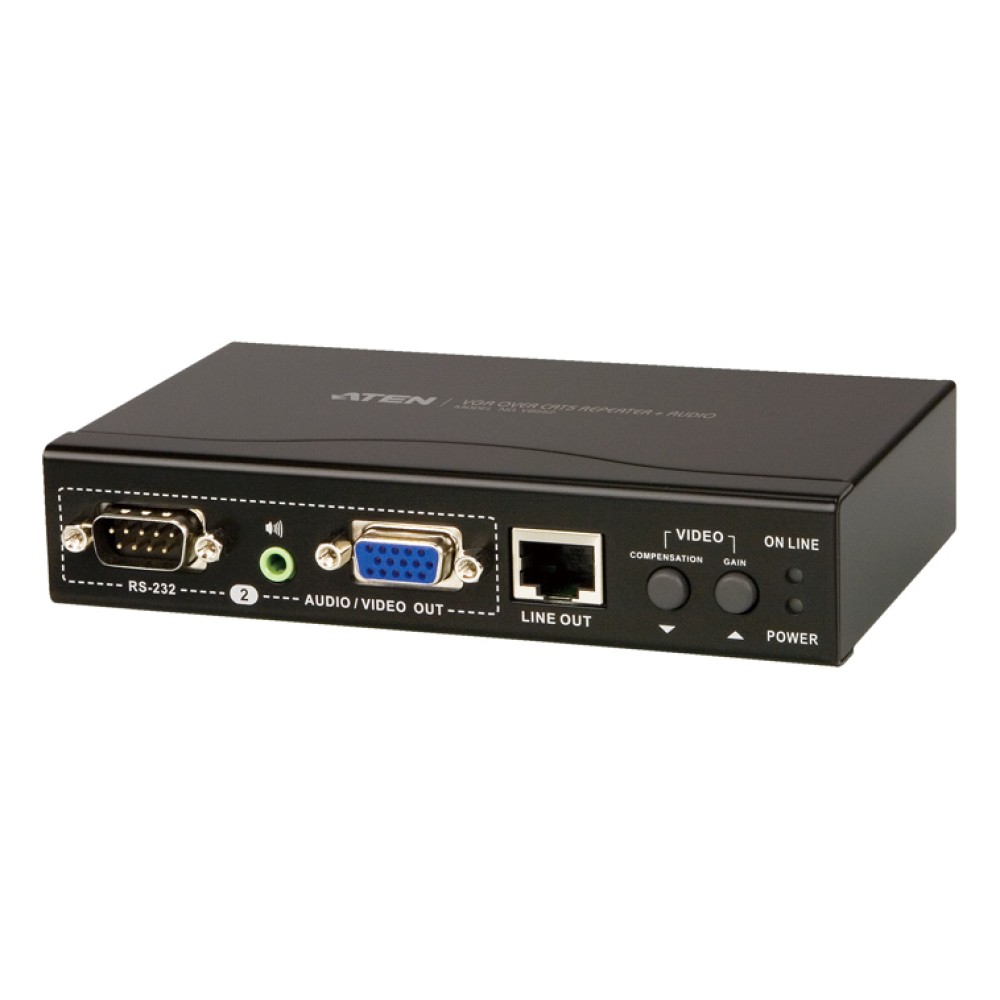

  • VB552はATEN VS1504/VS1508およびVE200に対応したVGA/オーディオリピーターです。本製品はVS1504/VS1508のリモートユニットとして最大200mのオーディオ/ビデオ信号転送を行います。またVB552同士を併用すると、VS1504/VS1508およびVE200を最大600mまで延長するリピーターとして働きます。
  • 通常、延長距離が長くなるにつれて信号は劣化しますが、本製品はビデオゲインと信号補正を行い、鮮明なビデオ画質を維持することができます。付属のIRリモコンを使って、離れた場所から調整を行うこともできます。
  • 選択用RS-232Cチャンネル2箇所を搭載、高解像度対応といった特長を備えたVB552は、VESA FDMIマウント標準が必要とされる環境におけるオーディオ/ビデオ信号およびシリアル信号の転送距離延長に最適なソリューションを提供します。

機能 VB552
出力側コネクタ ビデオ出力 D-sub15ピンメス×2
オーディオ出力 ミニオーディオジャックメス×2
RS-232C DB9ピンオス(ブラック)×2
IRジャック ミニオーディオジャックメス×1
電源ジャック DC電源ジャック×1
ユニット間接続 RJ-45×2
スイッチ ビデオゲイン/UP プッシュボタン×1
ビデオ画質補正/DOWN プッシュボタン×1
LED 電源 オレンジ×1
オンライン グリーン×1
電源仕様(アダプタ) 型番:0AD8-0605-24EG
入力:AC100V~240V 50~60Hz
出力:DC5.3V 2.4A
消費電力 DC5.3V、4.77W
VGA解像度 1,280×1,024@60Hz(200m)
最大延長距離 150m
動作環境 動作温度 0~50℃
保管温度 -20~60℃
湿度 0~80%RH、結露なきこと
ケース材料 メタル
重量 350g
サイズ(W×D×H) 139×80.3×28.6mm
同梱品 電源アダプタ×1
IRリモコン×1
IRレシーバー×1
IRレシーバーホルダー×1
ラックマウントキット×1
ユーザーガイド×1
