VC840
3G/HD/SD-SDI－HDMIコンバーター
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- オーディオ/ビデオ信号の変換による信号の損失を防ぎながら、HDMI入力信号を3G/HD/SD-SDIフォーマットへとリアルタイムに変換
- 出力オーディオは、アナログステレオオーディオと光同軸デジタルオーディオに対応
- HDMI(Deep Color)準拠
- LEDインジケータ－電源と信号の状態を表示
- SDI最大延長距離－3G-SDIは90m、HD-SDIは150m、SD-SDIは300m (RG6ケーブル使用時)
- 対応SDIフォーマット
・SD-SDI (SMPTE 259M、最大270Mbps)
・HD-SDI (SMPTE 292M、296M、最大1.485Gbps)
・3G-SDI（SMPTE 424M、425M、レベルA、最大2.97Gbps) - 対応解像度－525i＠59.96、625i＠50、720p＠50/59.94/60、
1080i＠50/59.94/60、1080p＠23.97/24/25/29.97/30/50/59.94/60、2,048×1,080 - 48kHz 8chオーディオ対応
- デュアルディスプレイ用に低ジッターSDI出力ポートを2ポート搭載
- 3G/HD/SD-SDI信号自動検知機能搭載
- カスケード接続時にはSDI信号をリクロックするため、長距離伝送が可能
- 固定式電源コネクタで、セキュアな通信を実現
- 選択可能なEDIDモードおよびEDID学習モード機能搭載
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番

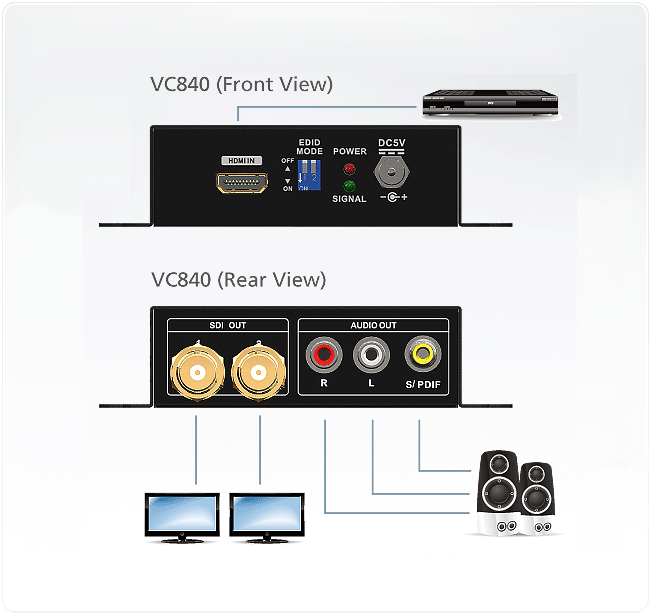

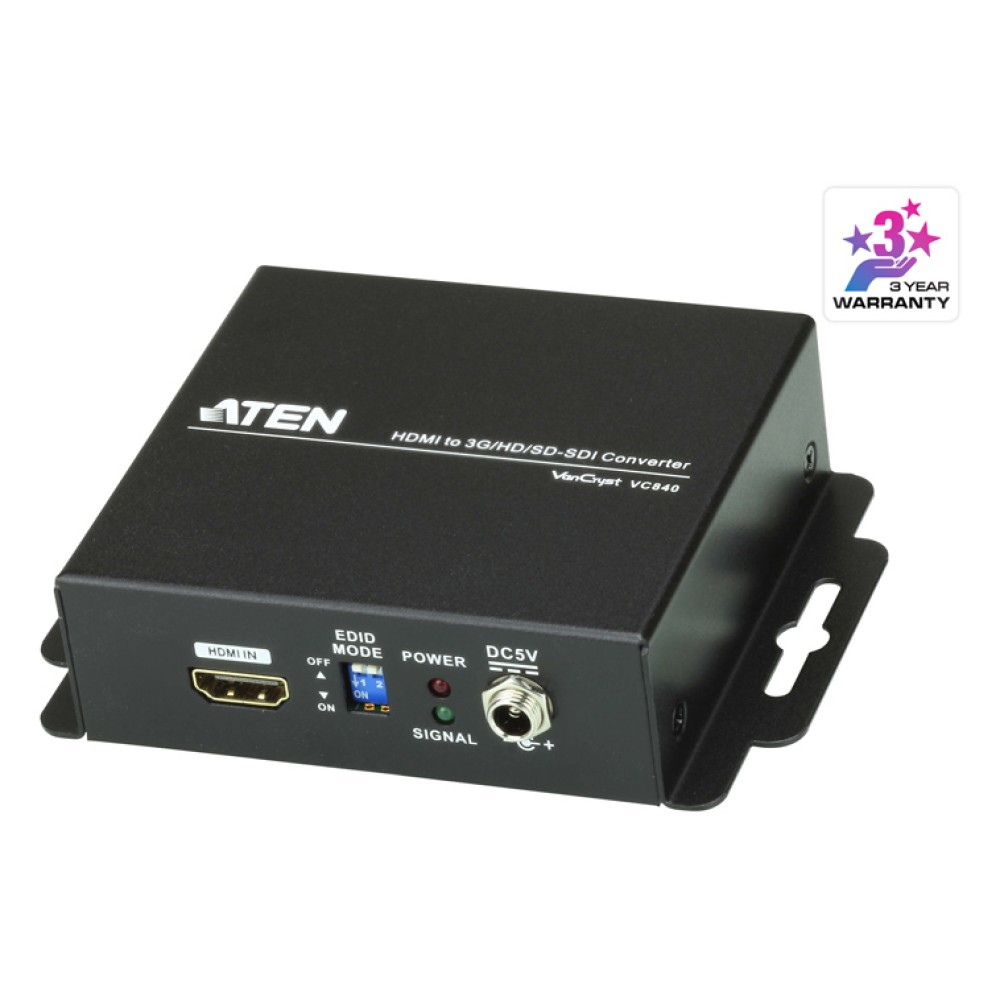

VC840は、HDMI信号を3G/HD/SD-SDI信号にリアルタイムで変換するプロフェッショナル向けのコンバーターです。SDI信号とHDMI信号の変換はデジタルで行われ、オーディオ/ビデオ信号両方の減衰がほとんどありません。本製品はデュアルディスプレイ用に低ジッターSDI出力ポートを2ポート搭載しています。VC840は放送業界やモニタリングが必要な場所において、信号を変換するのに最適な信頼性の高い製品です。
| デバイス接続数 | 1 | ||
|---|---|---|---|

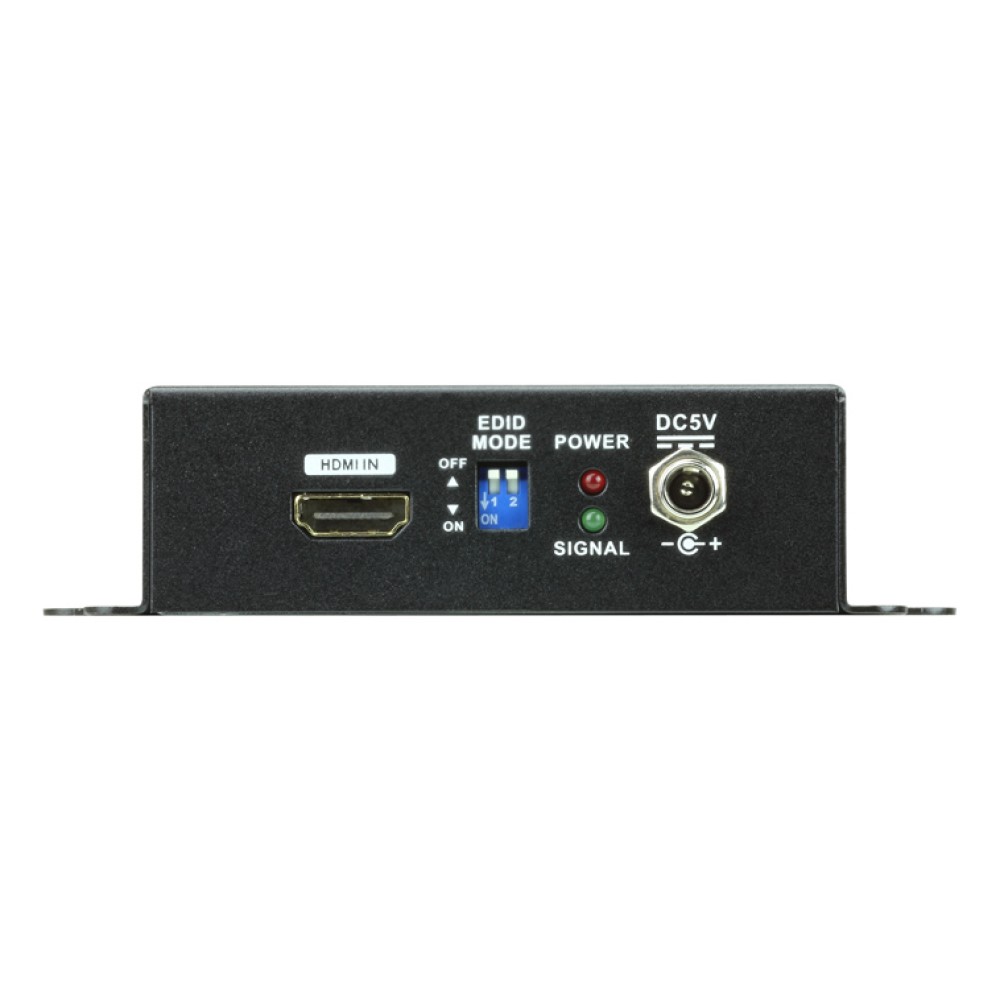

| 入力側コネクタ | HDMI入力 | HDMIタイプAメス×1 | |

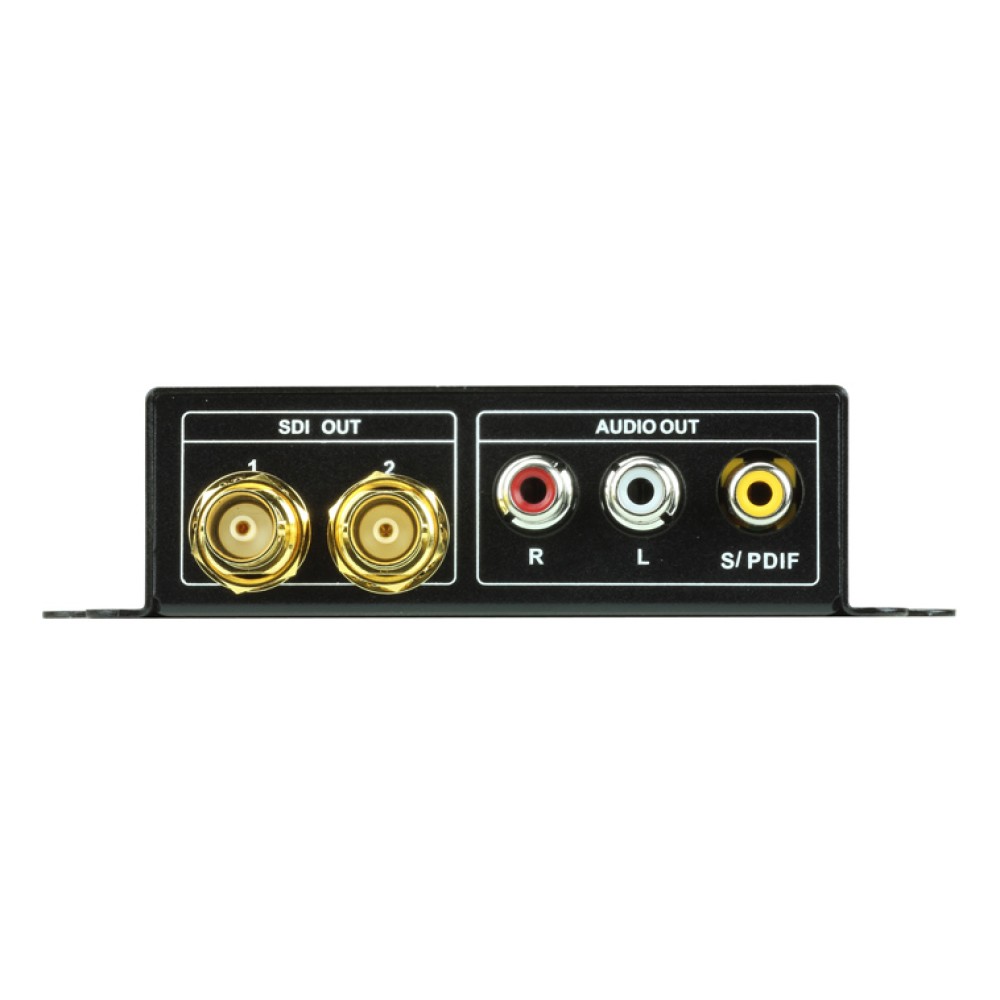

| 出力側コネクタ | SDI出力 | BNC×2 | |
| オーディオ | アナログ | RCAメス×2 | |
| デジタル (光同軸 オーディオ) |
RCAメス×1 | ||
| 電源ジャック | DC電源ジャック×1 | ||
| スイッチ | EDIDモード | DIPスイッチ×2 | |
| LED | 電源 | レッド×1 | |
| シグナル | グリーン×1 | ||
| 電源仕様(アダプタ) | 型番：0AD8-0F05-26EG 入力：AC100～240V 50～60Hz 出力：DC5V 2.6A |
||
| 消費電力 | 3.5W | ||
| 解像度 | 525i@59.96、625i@50、 720p@50 / 59.94 / 60、 1080i@50/ 59.94 / 60、 1080p@23.97 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60、 2,048×1,080 |
||
| 動作環境 | 動作温度 | 0℃～40℃ | |
| 保管温度 | -20℃～60℃ | ||
| 湿度 | 20～90％RH、結露なきこと | ||
| ケース材料 | メタル | ||
| 重量 | 290g | ||
| サイズ(W×D×H) | 123×109×31mm | ||
| 同梱品 | 電源アダプター×1 クイックスタートガイド×1 |
||
| VC840 | HDMI－3G/HD/SD-SDIコンバータ |
|---|
