VE883AR

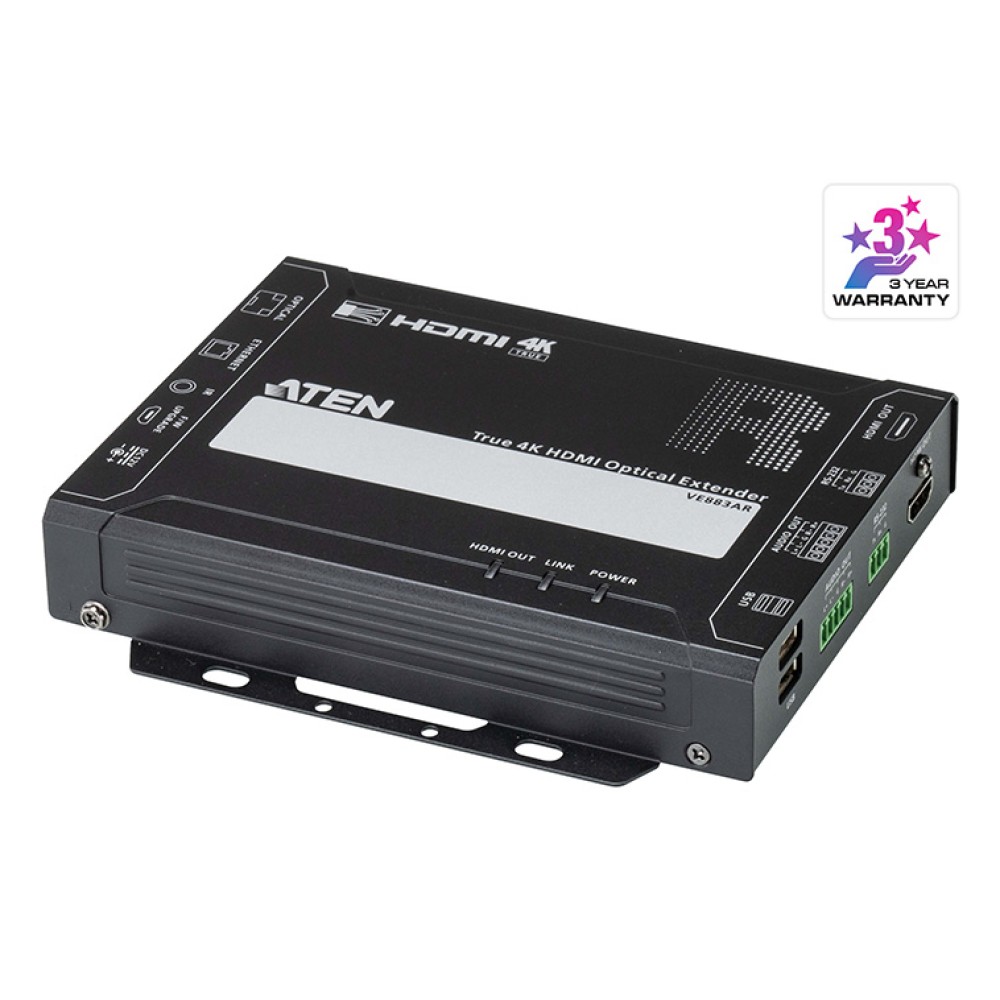

光ファイバーHDMIエクステンダー レシーバー（True 4K対応）
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- HDMIビデオ、アナログオーディオ、IR、RS-232、ギガビットイーサネット信号をデュプレックス光ファイバーケーブルで最大10kmまで延長 (VE883AK2 シングルモードタイプ)※
- 最大延長距離 – 300m (VE883AK1 マルチモードタイプ)、10km (VE883AK2 シングルモードタイプ)
- 最大 4,096×2,160/3,840×2,160 @ 60Hz (4:4:4) 信号のロスレス伝送
- HDMI (3D、Deep Color), HDCP 2.3/2.2準拠
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
VE883Aは、非圧縮4K HDMI信号をシングルモードまたはマルチモードの光ファイバーケーブル1本で長距離転送できるHDMIエクステンダーです。本製品はHDMI信号に加えて、アナログオーディオ、USB 2.0、IR信号 (リモコン双方向) や、RS-232シリアル信号 (タッチパネル等)、ギガビットイーサネットを伝送可能です。映像信号の長距離伝送の要求に応え、かつ耐ノイズ性能に優れた製品です。
- 最大解像度 4,096×2,160/3,840×2,160 @ 60Hz (4:4:4)、HDCP 2.3/2.2対応 HDMIエクステンダー
- 延長可能距離 – VE883AK1 (マルチモード仕様)：最大300m、VE883AK2 (シングルモード仕様)：最大10km
- アナログオーディオ、USB 2.0、IR、RS-232、ギガビットイーサネット対応
特長
- HDMIビデオ、アナログオーディオ、IR、RS-232、ギガビットイーサネット信号をデュプレックス光ファイバーケーブルで最大10kmまで延長 (VE883AK2 シングルモードタイプ)※
- 最大延長距離 – 300m (VE883AK1 マルチモードタイプ)、10km (VE883AK2 シングルモードタイプ)
- 最大 4,096×2,160/3,840×2,160 @ 60Hz (4:4:4) 信号のロスレス伝送
- HDMI (3D、Deep Color), HDCP 2.3/2.2準拠
- ATEN独自のFarSmoothテクノロジー – 出力レートを入力に一致させることで遅延やフリーズを防止します
- 双方向IR通信 – 30kHz～56kHz
- RS-232 – タッチパネルやバーコードスキャナー等の周辺装置を接続可能
- ファームウェアアップグレード可能
- ESD 静電気放電保護 – 接触 8kV、空中 15kV
- ソフトウェア、ドライバ不要のプラグアンドプレイ
- ホットプラグ対応
- ラックマウント対応
- 延長距離はメーカー環境での検証に基づくものです。最大延長距離は、ファイバーの種類やバンド幅、コネクタースプライシング、減衰、モード分散、波長分散、環境因子によって異なります。
- 選択された型番 (VE883AK1 または VE883AK2) には、製品に合わせてキャリブレーションされた専用のSFP+モジュールが同梱されています。汎用品はサポート対象外となりますのでご注意ください。
VE883AK1：10Gbps/300m SFP+ デュプレックス マルチモード トランシーバー
VE883AK2：10Gbps/10km SFP+ デュプレックス シングルモード トランシーバー - IEC 11801 (OS1、OS1a、OS2) に準拠したシングルモード ファイバーケーブル、IEC 11801 (OM3、OM4) に準拠したマルチモード ファイバーケーブルの使用を推奨します。
- このデバイスはクラス1レーザー製品です (IEC/EN 60825-1、21 CFR 1040.10、および 1040.11適合)
“Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to Laser Notice No. 50, dated June 24, 2007”

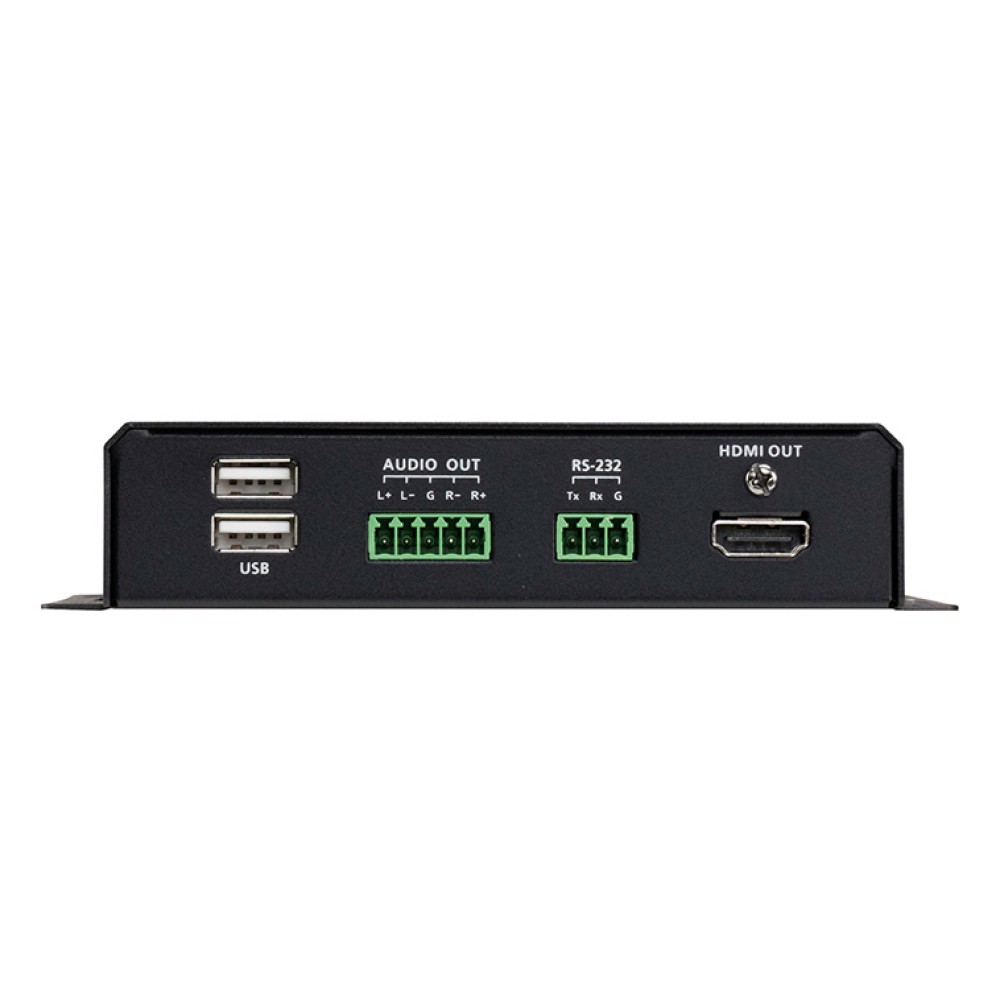

| ビデオ出力 | |
| インターフェース | HDMI TypeA メス×1 |
|---|---|
| インピーダンス | 100Ω |
| 最大距離 | ディスプレイとの最大距離：5m |
| 解像度 | |
| 最大データ伝送速度 | 10.2Gbps (3.4Gbps Per Lane) |
| 最大ピクセルクロック | 594MHz |
| 規格準拠 | HDMI (3D, Deep Color, 4K) HDCP 2.2/2.3準拠 |
| 最大解像度 | 4096×2160 @ 60Hz (4:4:4) /3840×2160 @ 60Hz (4:4:4) |
| 最大距離 | SFPモジュール×1 VE883AK1/VE883ATK1/VE883ARK1：最大 300m (MM、OM3、Black) VE883AK2/VE883ATK2/VE883ARK2：最大 10km (SM、Blue) |
| オーディオ | |
| 入力 | - |
| 出力 | 5極ターミナルブロック×1 (Green) |

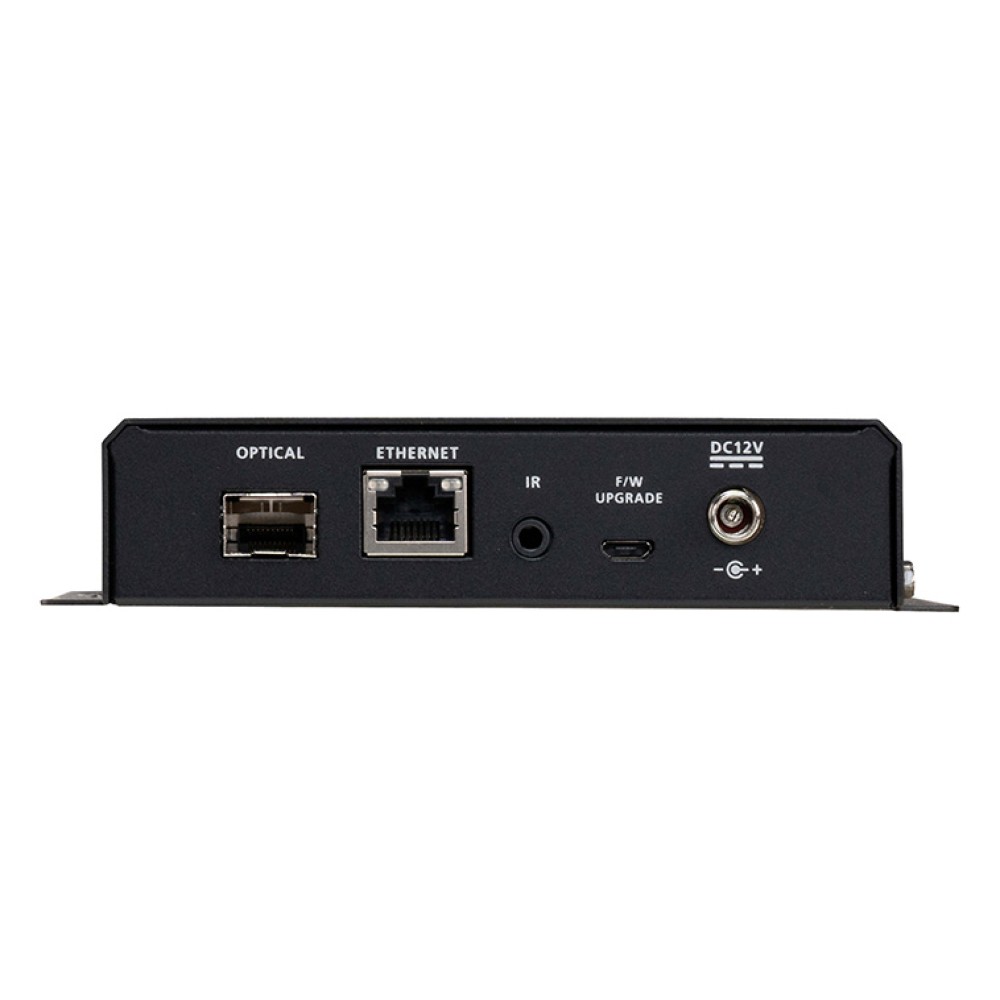

| コネクター | |
| ユニット間 | LCデュプレックスコネクター×1 (SFP) |
| ファームウェアアップグレード | Micro USB Type-B メス×1 (Black) |
| 電源 | ロック式DC電源ジャック×1 |
| 光ファイバー | |
| データ伝送速度 | 10.3Gbps |
| 波長 | VE883AK1 (マルチモードタイプ)：850nm VE883AK2 (シングルモードタイプ)：1310nm |
| ファイバータイプ | VE883ARK1：マルチモード (MM)、OM3、LCデュプレックスタイプ VE883ARK2：シングルモード (SM)、LCデュプレックスタイプ |
| 制御 | |
| USBチャンネル | USB Type-A メス×1 (White) |
| RS-232チャンネル | コネクター：3極着脱式ターミナルブロック×1 |
| IRチャンネル | ステレオミニジャック×1 (Black) 送受信範囲：30～56KHz |
| イーサーネットチャンネル | 1×GbE (RJ-45 Female) |
| LED | |
| 電源 | グリーン×1 |
| リンク | オレンジ×1 |
| ビデオ出力 | オレンジ×1 |
| 消費電力 | DC12V:6.5W:52BTU/h
|
| 動作環境 | |
| 動作温度 | 0～40°C |
| 保管温度 | -20～60°C |
| 湿度 | 0～80% RH、結露なきこと |
| 本体 | |
| ケース材料 | メタル |
| 重量 | 0.66kg |
| ブラケット付サイズ (W×D×H) | 169.4×146.9×30mm |
| ブラケット無サイズ (W×D×H) | 166×124.9×29mm |
| 注意 |
|
| 入力解像度 | 640×480 @ 60/67/72/75Hz | 480p 60Hz (4:3)/(16:9) |
|---|---|---|
| 720×400 @ 70Hz | 720p 60Hz | |
| 800×600 @ 56/60/72/75Hz | 1080i 60Hz | |
| 1024×768 @ 60/70/75Hz | 640×480 60Hz (4:3) | |
| 1280×800 @ 60Hz | 576p 50Hz (4:3)/(16:9) | |
| 1280×1024 @ 60/75Hz | 720p 50Hz | |
| 1400×1050 @ 60Hz | 1080i 50Hz | |
| 1440×900 @ 60Hz | 1080p 24/25/30/50Hz | |
| 1600×1200 @ 60Hz | 3840×2160p 24/25/30/50/60Hz | |
| 1680×1050 @ 60Hz | 4096×2160p 24/25/30/50/60Hz | |
| 1920×1080 @ 60/120/144/240Hz | 3840×2160p 50Hz 4:2:0/60Hz 4:2:0 | |
| 1920×1200 @ 60Hz/60Hz (ブランキング低減) | 4096×2160p 50Hz 4:2:0/60Hz 4:2:0 | |
| 1080p 60Hz |
発注型番と同梱品
| タイプ | 型番 | 同梱品 |
|---|---|---|
| マルチ | VE883AK1 (TRセット) | 製品本体 (VE883ATK1+VE883ARK1) 電源アダプター×2 3極ターミナルブロック×2 5極ターミナルブロック×2 IRレシーバーケーブル×1 IRエミッター×1 USBケーブル×1 HDMIケーブル抜け防止ホルダー×2 SFPモジュール×2 クイックスタートガイド×1 |
| シングル | VE883AK2 (TRセット) | |
| マルチ | VE883ATK1 (トランスミッターのみ) | 製品本体 (VE883ATK1) or (VE883ATK2) 電源アダプター×1 3極ターミナルブロック×1 5極ターミナルブロック×1 IRレシーバーケーブル×1 IRエミッター×1 USBケーブル×1 HDMIケーブル抜け防止ホルダー×1 SFPモジュール×1 クイックスタートガイド×1 |
| シングル | VE883ATK2 (トランスミッターのみ) | |
| マルチ | VE883ARK1 (レシーバーのみ) | 製品本体 (VE883ARK1) or (VE883ARK2) 電源アダプター×1 3極ターミナルブロック×1 5極ターミナルブロック×1 IRレシーバーケーブル×1 IRエミッター×1 USBケーブル×1 HDMIケーブル抜け防止ホルダー×1 SFPモジュール×1 クイックスタートガイド×1 |
| シングル | VE883ARK2 (レシーバーのみ) |
構成図
| VE883ARK1 | 光ファイバーHDMIエクステンダー レシーバー（True 4K対応） タイプ：マルチ |
|---|---|
| VE883ARK2 | 光ファイバーHDMIエクステンダー レシーバー（True 4K対応） タイプ：シングル |
