VE300

販売終了

本製品は販売を終了いたしました。

主な製品特長

トランスミッターとレシーバーをカテゴリ5eケーブルで接続
オーディオ・ビデオソースをVM0808Tの機器構成において延長
ローカル/リモートの各ユニットにはそれぞれディスプレイを1台接続可能
RGBデスキュー機能(VE300RQ) - 距離に応じて、信号の強さとRGB各色のタイミングのずれを自動補正
延長距離 - 最大300m (VE300RQを使用し、解像度を1,280×1,024に設定した場合)
解像度 - VE300R：1,920×1,200@60Hz(30m)、1,600×1,200@60Hz(150m)、1,280×1,024@60Hz(300m)　VE300RQ：1,920×1,200@60Hz(150m)、1,280×1,024@60Hz(300m)
自動ゲイン調節 - 距離を検出し自動調節
ワイド画面対応
ラックマウント対応
8KV/15KV ESD保護

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番

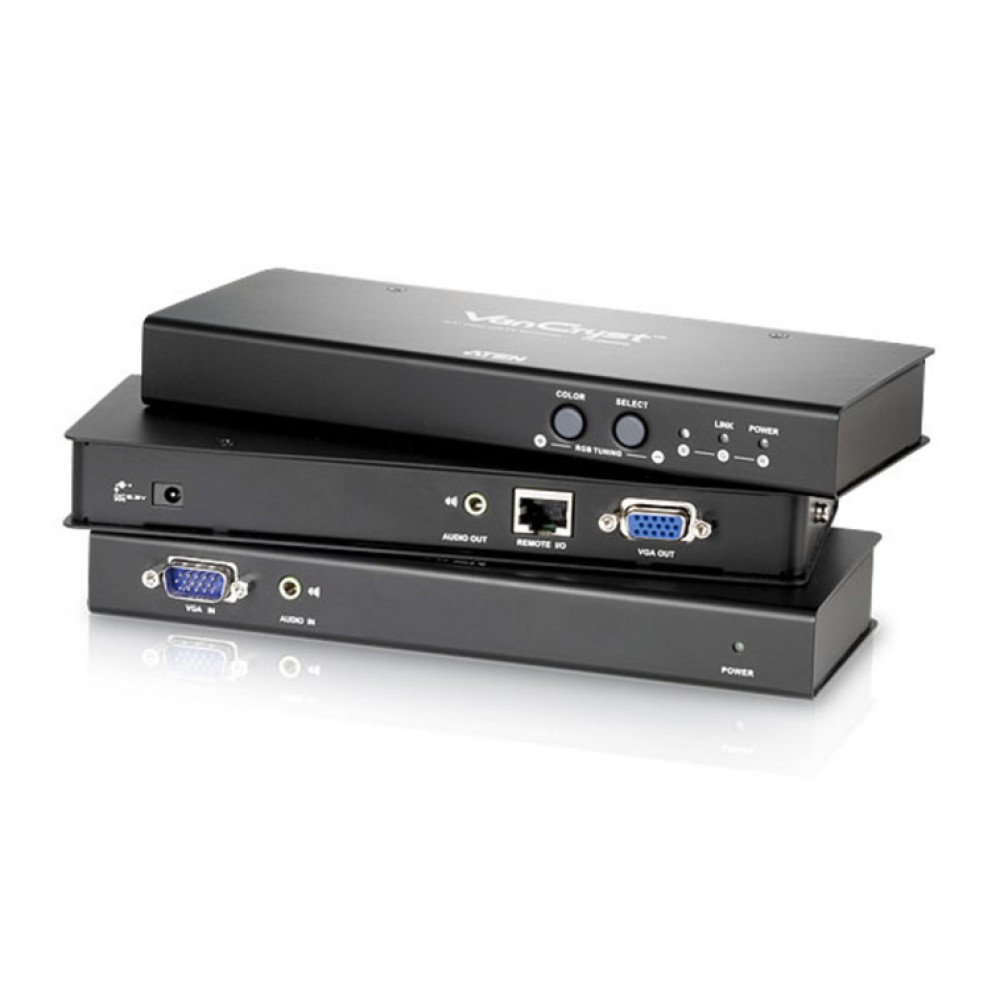

VE300は、オーディオ・ビデオの各信号をカテゴリ5eケーブルで延長するエクステンダーです。本製品は、トランスミッター(VE300T)とレシーバー(VE300R、VE300RQ)から構成されており、各ユニットの接続にはカテゴリ5eツイストペアケーブルを使用します。ソースデバイス～ディスプレイ間は最大150m(VE300R使用。解像度1,600×1,200)/300m(VE300RQ使用。解像度1,280×1,024)まで延長できます。また、カテゴリ5 A/Vマトリックススイッチ VM0808Tのトランスミッター/レシーバーとしても使用することが可能です。

延長先でも高画質が提供できるのが特長で、中でもリモートユニットVE300RQは、RGBディレイチューナーを搭載し、RGB信号を手動で同期可能。また、距離の延長に伴って発生する色相やタイミングエラーを修正し、設定情報を保存する「ライン同期機能」にも対応しています。

機能		VE300T	VE300R	VE300RQ
コンピューター接続数		1	-	-
コネクター	モニター入力	D-sub15ピンオス×1	-	-
	モニター出力	D-sub15ピンメス×1
	オーディオ入力	ミニオーディオジャック×1	-	-
	オーディオ出力	ミニオーディオジャック×1
ユニット間接続		RJ-45×1
電源ジャック		DC電源ジャック×1
スイッチ	補正 / Up	-	プッシュボタン×1	-
	補正 / Down		プッシュボタン×1	-
	色 / Up		-	プッシュボタン×1
	選択 / Down		-	プッシュボタン×1
LED	電源	グリーン×1	グリーン×1	-
	リンク	-	オレンジ×1
	画質補正		ブルー×1
	B		-	ブルー×1
	G / リンク			グリーン/オレンジ×1
	R / 電源			レッド/グリーン×1
延長距離		-	最大150m (解像度1,600×1,200の場合)	最大300m (解像度1,280×1,024の場合)
電源仕様(アダプタ)		型番：0AD8-0605-24EG 入力：AC 100～240V 50～60Hz 出力：DC5.3V / 2.4A
消費電力		DC5.3V、2.61W	DC5.3V、4W	DC5.3V、4.32W
解像度		-	1,920×1,200@60Hz (30m) 1,600×1,200@60Hz (150m)	1,920×1,200@60Hz (150m) 1,280×1,024@60Hz (300m)
動作環境	動作温度	0～50℃
	保管温度	-20～60℃
	湿度	0～80%RH、結露なきこと
ケース材料		メタル
重量		470g
サイズ(W×D×H)		200×80×25mm
同梱品		電源アダプター ×1 ラックマウントキット ×1 接地線 ×1 ユーザーガイド ×1

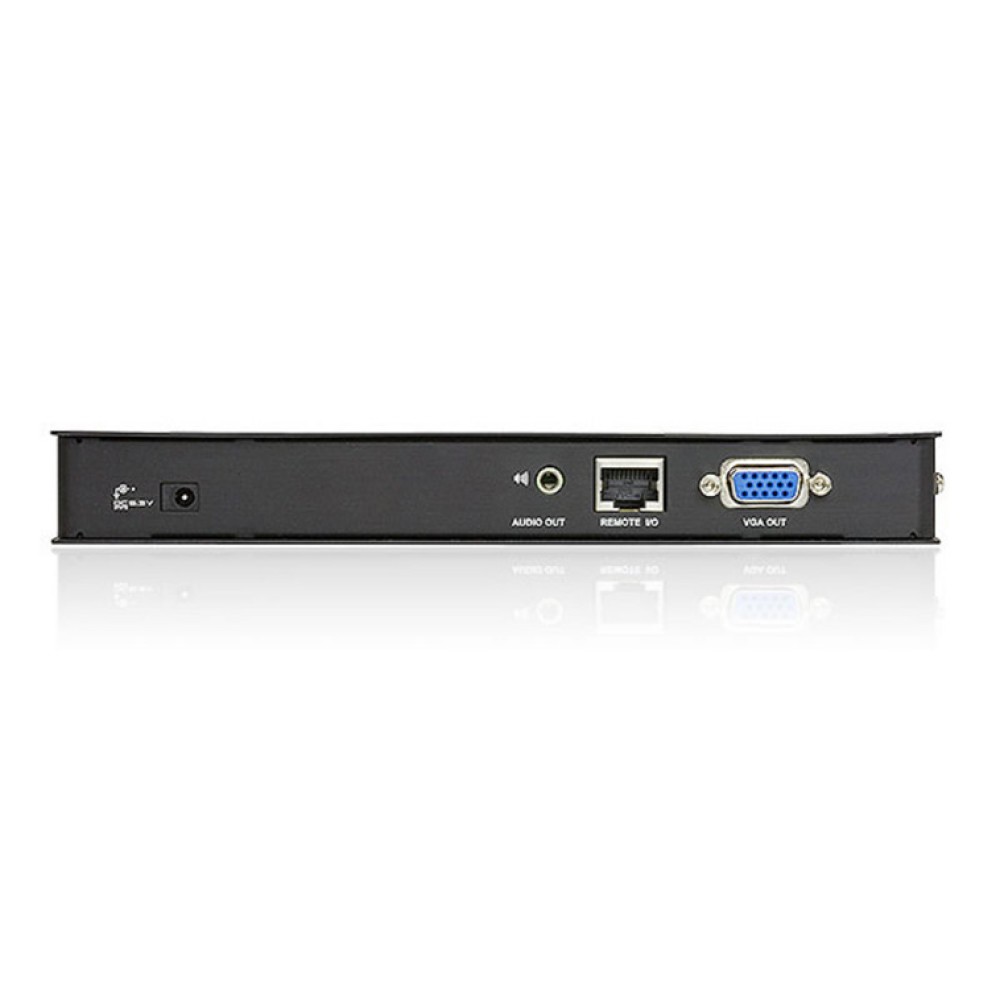

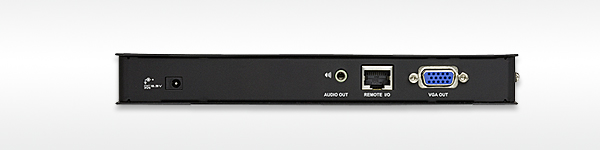

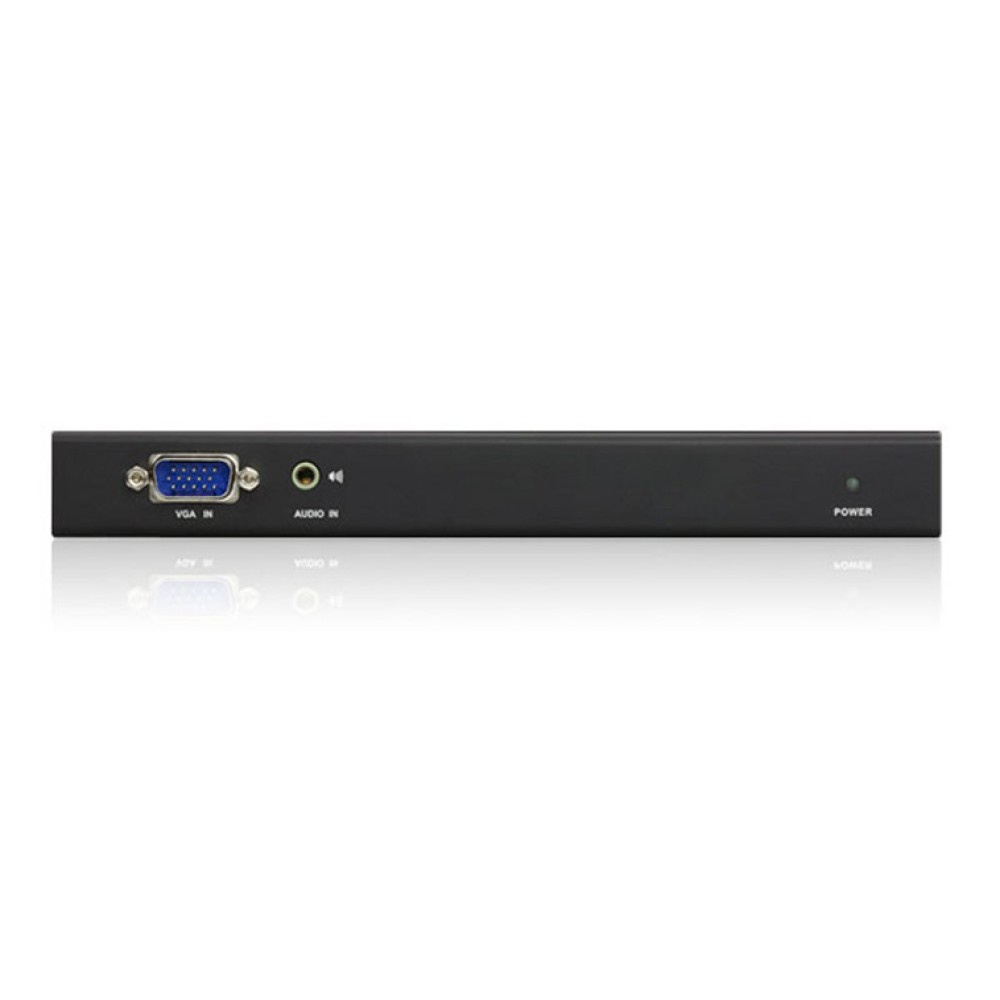

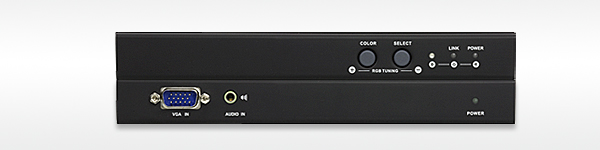

Detail

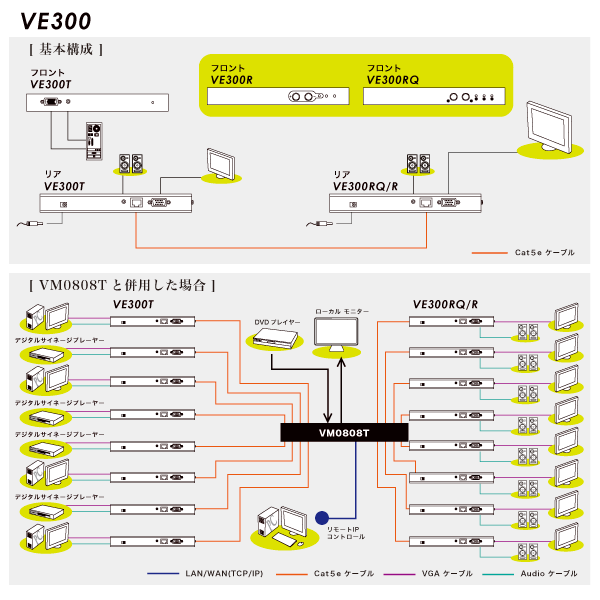

Diagram

VE300T	カテゴリ5タイプ A/Vエクステンダー（トランスミッター）
VE300R	カテゴリ5タイプ A/Vエクステンダー（レシーバー）
VE300RQ	カテゴリ5タイプ A/Vエクステンダー（レシーバー：デスキュー機能搭載）
