VE7835A

HDMIアクティブ光ケーブル

主な製品特長

  • HDMI (3D、Deep Color、4K)、HDCP 2.2準拠
  • 解像度4K60p (4096×2160 @ 60Hz 4:4:4) のHDMI信号を最大100m延長可能
  • HDR対応
  • EMIおよびRFIの削減によりノイズ干渉を低減
  • マルチオーディオチャネル対応 - Dolby TrueHDおよびDTS-HD Master Audio
  • 堅牢なケーブル引っ張り強度 (最大10kg) と圧縮荷重耐性 (最大50kg)
  • Micro USBケーブルを介した追加電源の使用に対応
  • 信頼性の高いトランス伝送用金メッキコネクタ
  • 国際基準準拠:UL CMP-OF (プレナム)
  • 取り付け/取り外し可能なコネクタにより配線が簡単
  • プラグアンドプレイ対応

HDMI

True 4K

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番

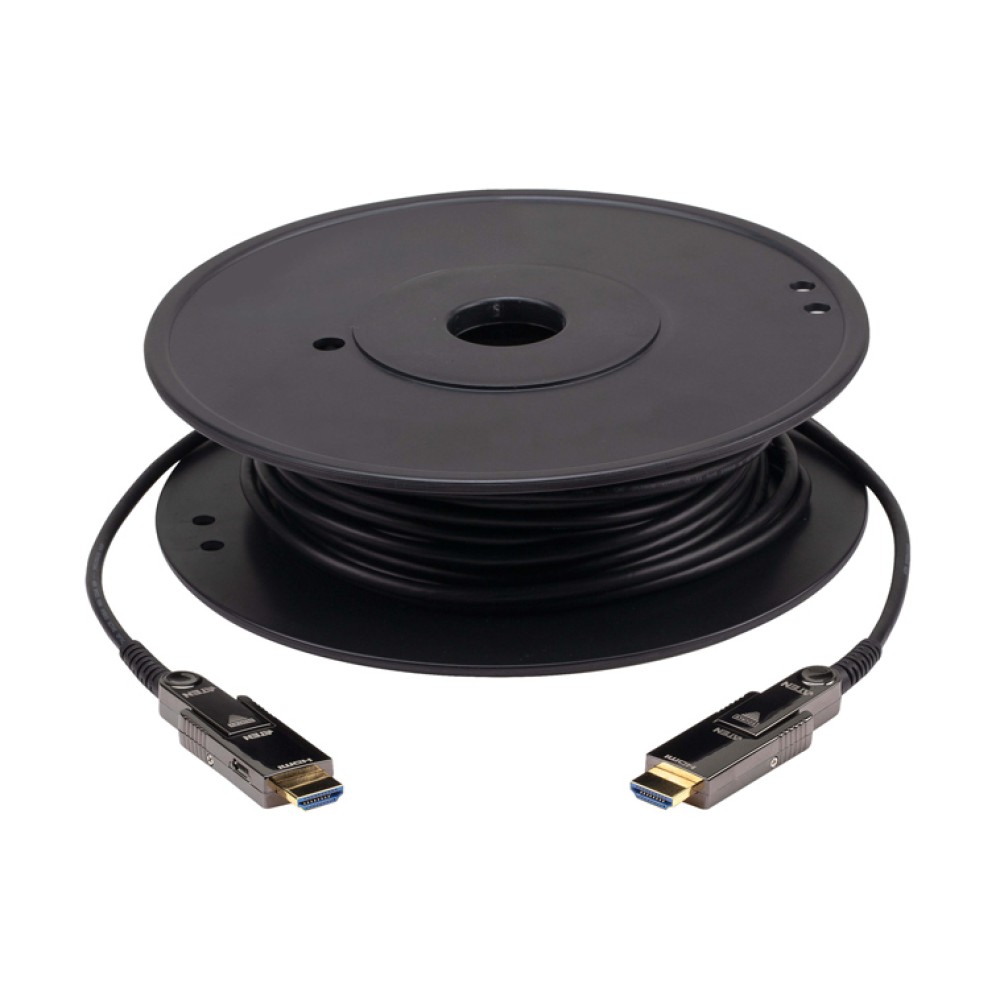

VE7835Aは、解像度4K60p (4096×2160@60Hz 4:4:4) のHDMI信号を最大100m延長できる光ケーブルです。

  • HDMI (3D、Deep Color、4K)、HDCP2.2準拠
  • 各種ケーブル長のラインナップを提供 - 10m (VE7835A)、20m (VE7832A)、30m (VE7833A)、60m (VE7834A)、100m (VE7835A) から選択
  • EMIおよびRFIの削減によりノイズ干渉を低減
  • Micro USBケーブルを介した追加電源を使用可能

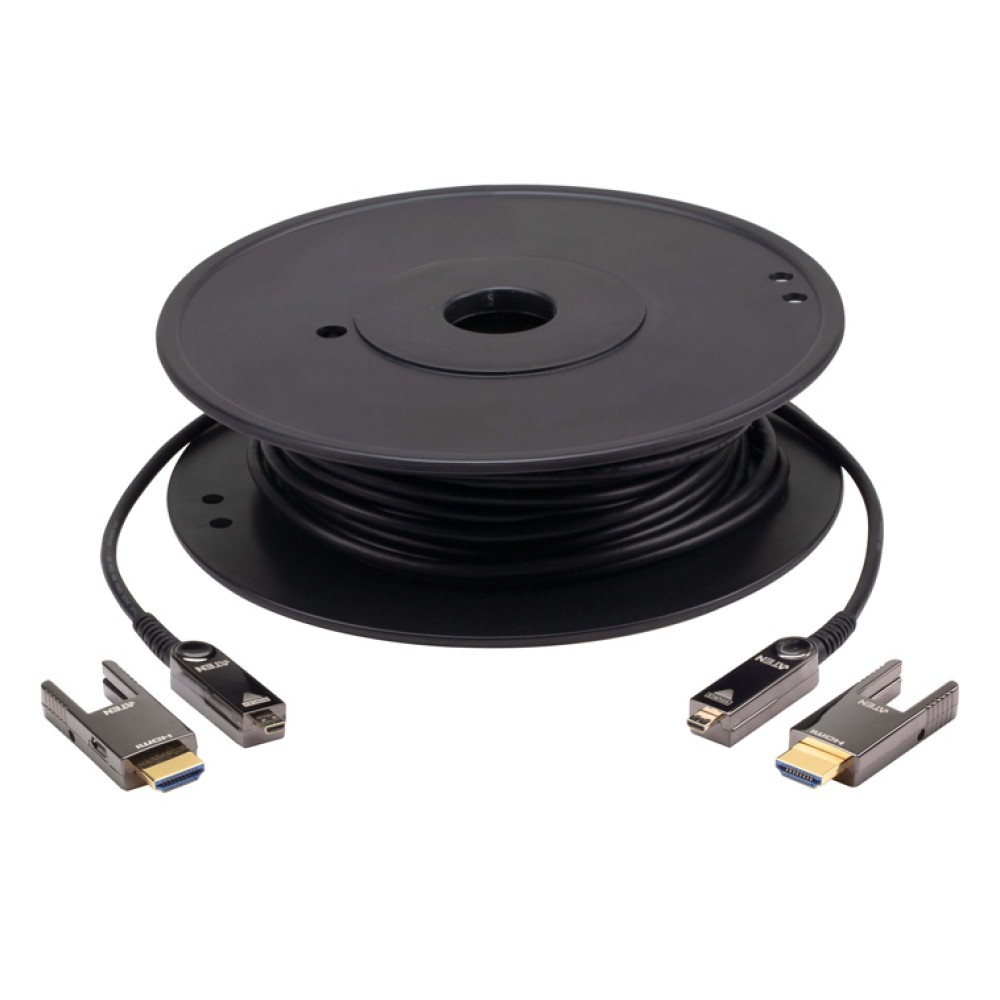

  • 取り付け/取り外し可能なコネクタにより配線が簡単
ケーブル長100 m
ケーブルタイプ ケーブルタイプ:光ファイバと銅線のハイブリッドケーブル
HDMI規格:ハイスピードHDMIケーブル
ビデオ入力
インターフェース HDMI 19ピン Type-A オス (金メッキ) プラグ対応コネクタ×1
HDMI Type-D オス×1
ビデオ出力
インターフェース HDMI 19ピン Type-A オス (金メッキ) プラグ対応コネクタ×1
HDMI Type-D オス×1
ビデオ
最大データ伝送速度18 Gbps (チャネルあたり6Gbps)
最大ピクセルクロック600 MHz(最大)
規格準拠 HDMI (3D、Deep Color、4K、HDR) HDCP 2.2
カラー・サブサンプリング:4:4:4/4:2:2/4:2:0
色深度:30/36/48ビット
解像度/距離最大4096×2160 / 3840×2160 @ 60 Hz (4:4:4)
通信
信号TMDS / HDCP 2.2 / EDID / CEC
オーディオ
入力PCM8チャネル、Dolby Digital True HD、DTS-HD Master Audio
出力PCM8チャネル、Dolby Digital True HD、DTS-HD Master Audio
銅線直径
構造 スズ引き銅×7 (30AWG×2 / 28AWG×3 / 26AWG×1 / 24AWG×1)
OM3光ファイバ×4 (50 / 125 um)
被覆
材質ULプレナム (CMP-OF)
証明
証明安全および排ガス基準:CE/FCC/RoHS2/UL CMP-OF
消費電力DC5.0V:0.25W:0.05ABTU
電源 (オプション)オプション電源:Micro USB-USBケーブル (100cm)
通知 曲げ半径:6mm (最小)
コネクタ引っ張り強度:最大10kg (100N)
圧縮荷重抵抗:最大50kg (500 N)
動作環境
動作温度0 ~ 50 ℃
保管温度-20 ~ 70 ℃
湿度0~80%RH、結露なきこと
ケース
ケース材料コネクタケース:亜鉛合金
標準外径ケーブル外径:4.5mm (± 0.2mm)
導体サイズスズ引き銅線 (30 / 28 / 26 / 24 AWG)
導体材質スズ引き銅
重量3.05 kg

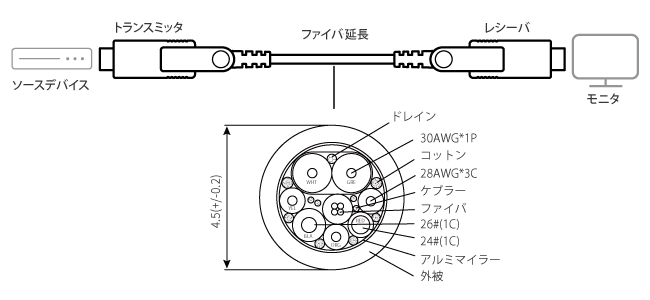

構成図

構成図
VE7835A4K60p対応 HDMIアクティブ光ケーブル (100m)
