VE800AR
4K60p対応 HDMI アクティブ光ケーブル (100m)
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- VS1804T/VS1808Tビデオ分配送信器用レシーバ
- ユニットの延長にはツイストペアケーブルを2本使用 ※1
- 延長距離：40m(解像度1080p)、60m(HDTV解像度1080i) ※2、3
- 最大解像度：最大1080p
- HDMI (3D, Deep Color)
- HDCP準拠
- Dolby True HDおよびDTS HD Master Audio対応
- 最適な共振ポイントを調整できる8段階イコライザスイッチ搭載
- DDC準拠
※1：EDIDバイパス機能やHDCP認証機能を使用しない場合は、ツイストペアケーブル1本で延長可能
※2：延長距離はメーカー環境での検証に基づくものです。
※3：長距離伝送の場合、弊社 Cat5eケーブルのご使用を推奨致します。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番

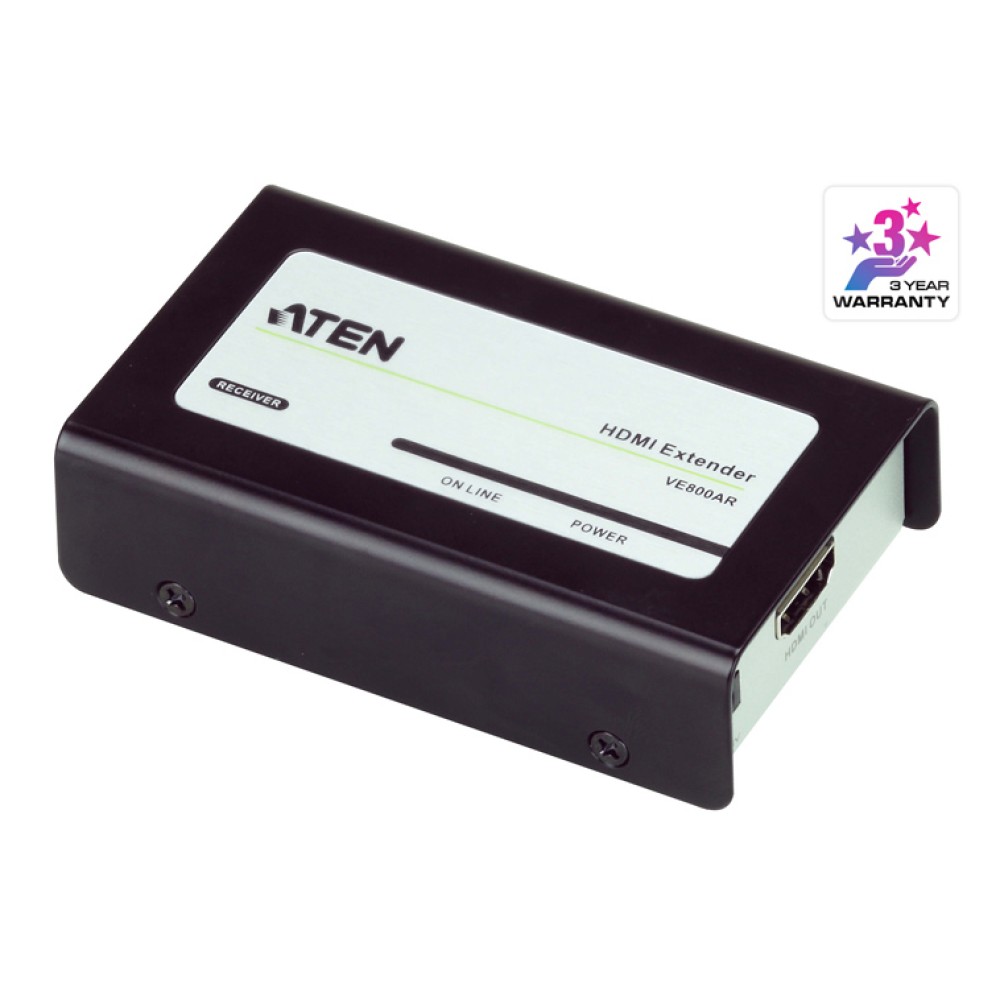

VE800ARはビデオ分配送信器 VS1804T / VS1808T 用のレシーバです。
VS1804T/VS1808T(トランスミッタ)とVE800AR(レシーバ)をツイストペアケーブル2本で接続することで、HDCPを含むHDMI信号を最大40m延長することができます。このため、デジタルコンテンツを1対多で配信するデジタルサイネージやHDMIディスプレイの設置でカスタマイズが必要な場合にも柔軟に対応することができます。
適用シーン
- 店頭または展示会におけるデジタルサイネージ
- 公共の場における情報配信(ニュース、飛行機・列車の時刻表や運行状況表示)
- スポーツの大会
- 映画館や講堂
- 教室や企業の訓練施設

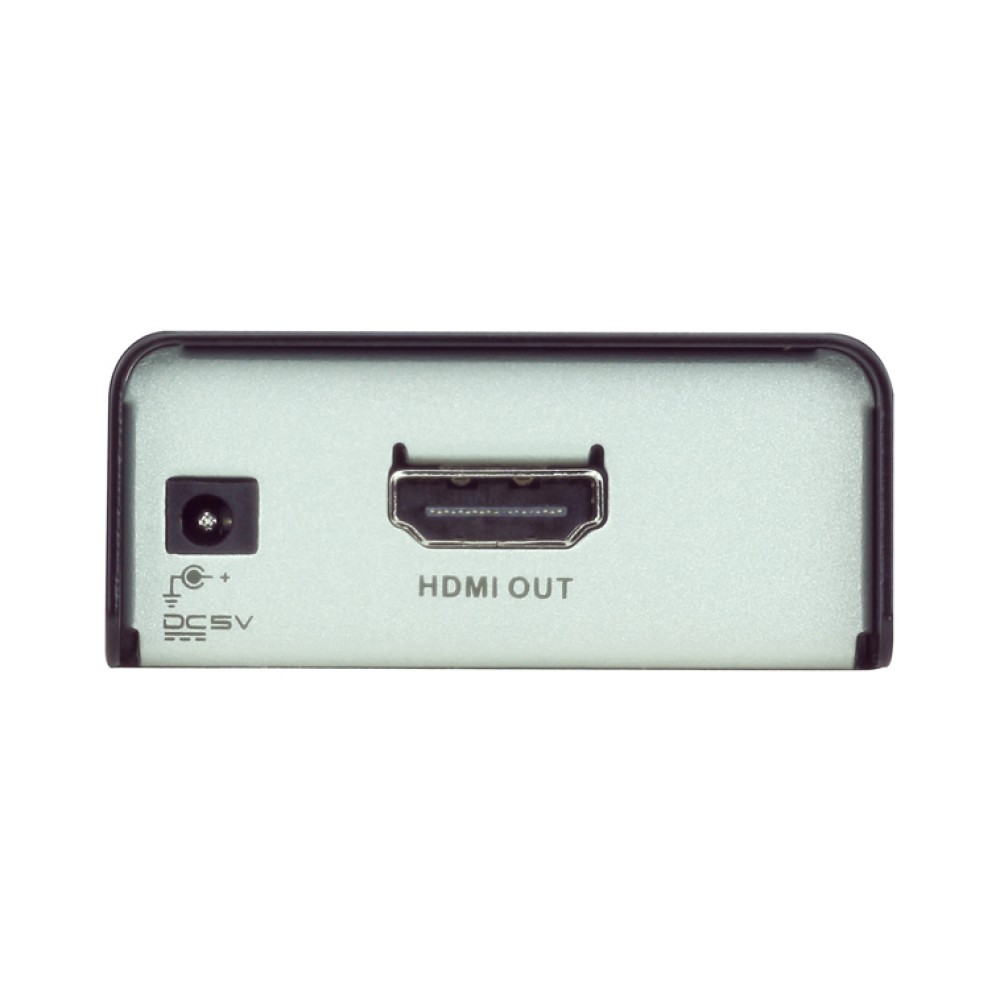

| HDMI出力 | インターフェース | HDMIタイプAメス×1 |
|---|---|---|
| インピーダンス | 100Ω | |

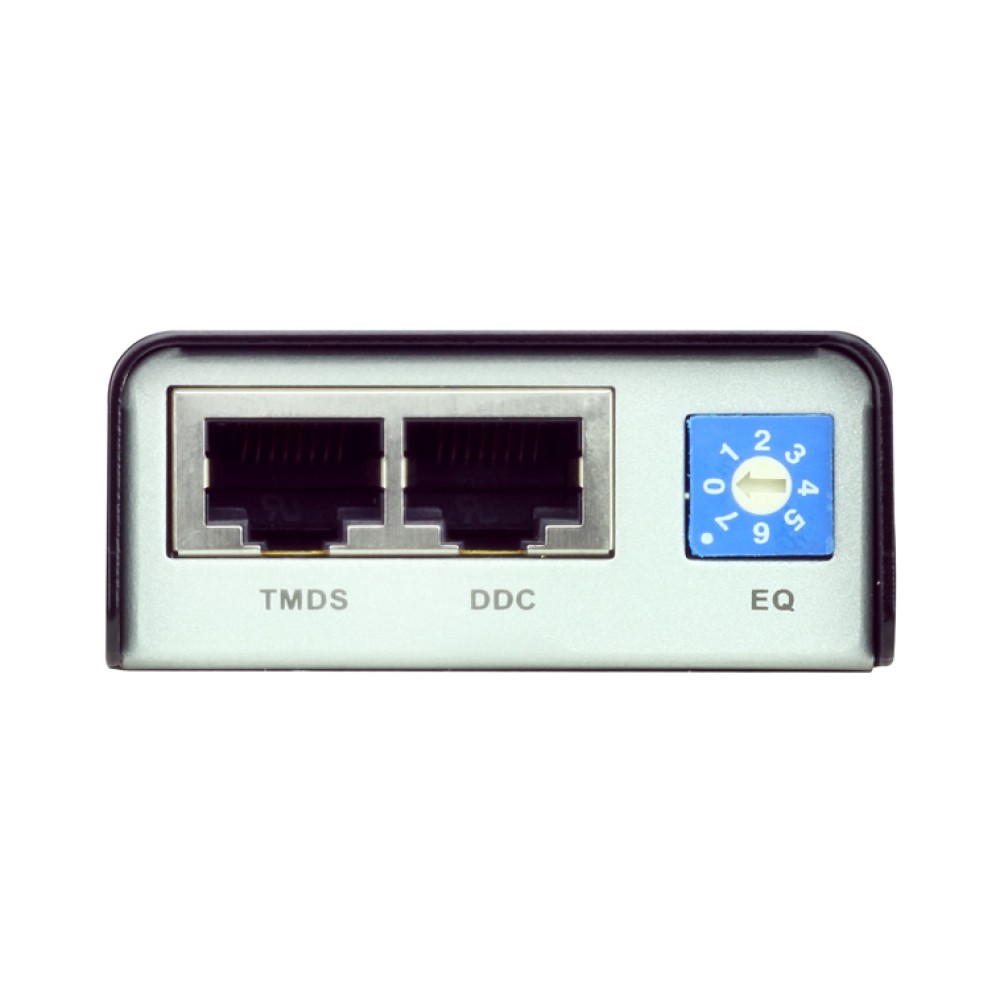

| ユニット間接続 | TMDS | RJ-45×1 |
| DDC | RJ-45×1 | |
| スイッチ | イコライザスライダ×1 | |
| 電源ジャック | DC電源ジャック×1 | |
| LED | 電源 | オレンジ×1 |
| オンライン | グリーン×1 | |
| 電源仕様(アダプタ) | 型番：0AD8-0705-10EG 入力：AC100V～240V 50～60Hz 出力：DC5V 1A | |
| 消費電力 | 0.75W | |
| 最大延長距離(解像度) | 60m (1080i) | |
| 最大解像度(延長距離) | 1080p(40m) | |
| 最大データ伝送速度 | 6.75Gbps | |
| 最大ピクセルクロック | 225MHz | |
| 規格準拠 | HDMI(3D、Deep Color)、HDCP | |
| 動作環境 | 動作温度 | 0～50℃ |
| 保管温度 | -20～60℃ | |
| 湿度 | 0～80％RH、結露なきこと | |
| ケース材料 | メタル | |
| 重量 | 160g | |
| サイズ(W×D×H) | 90×55×24mm | |
| 同梱品 | 電源アダプタ×1 ウォールマウントキット×1 | |

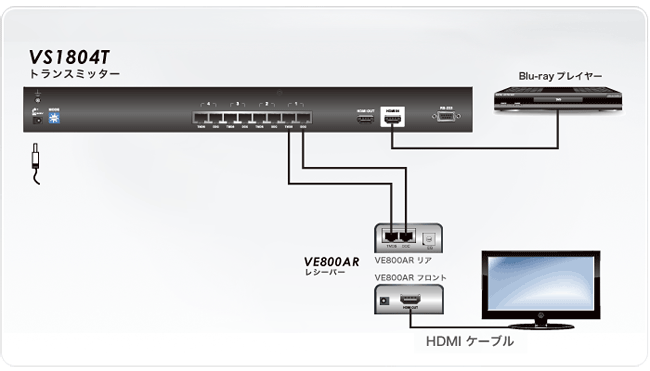

構成図
| VE800AR | ビデオ分配器用レシーバ |
|---|
