ATEN

VS1808T

カテゴリ5タイプ8ポートHDMI延長分配器

販売終了

本製品は 販売を終了いたしました。

後継製品

主な製品特長


  • 1系統のHDMIビデオ信号をカテゴリ5eケーブルで8系統に延長分配
  • ディスプレイを最大60m延長可能
  • HDMI(3D, Deep Color)
  • ローカルユニットにもHDMI出力ポートを1ポート搭載
  • HDCP準拠
  • 相互接続されたHDMIデバイスはCEC(Consumer Electronics Control)により1台のリモコンで操作が可能
  • 3段階のデイジーチェーン接続に対応
  • 対応解像度 - HDTV解像度 480p、720p、1080i、1080p(1920×1080)
  • EDIDモードはデフォルト/学習/ポート1から選択可能
  • ラックマウント対応

3年保証

RoHS指令準拠

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番


VS1808Tは、1系統の入力ソースに含まれるHDMIマルチメディアコンテンツとHDCP情報を8台のディスプレイに分配・延長できるカテゴリ5 HDMI延長分配器です。
高精細なビデオやオーディオを1対多で配信するシステムにおいて、VS1808TはHDMIソースデバイスからのマルチメディアコンテンツをカテゴリ5eケーブルで延長して、受信側にATEN HDMIエクステンダ*を使用することで複数のディスプレイにリアルタイムで分配・転送します。
また、VS1808Tは最大60m離れた場所に設置されたディスプレイへの出力が可能であるため、デジタルサイネージやHDMIディスプレイの設置でカスタマイズが必要な場合にも柔軟に対応することができます。このため、VS1808Tは、以下のようにHDMIコンテンツを複数の場所に分配するシーンに理想的な製品です。

  • 店頭または展示会におけるデジタルサイネージ
  • 公共の場における情報配信(ニュース、飛行機・列車の時刻表や運行状況表示)
  • スポーツの大会
  • 映画館や講堂
  • 教室や企業の訓練施設

*対応レシーバはVE800ARです。


機能 VS1808T
ビデオ出力数 ローカル用 1
入力側コネクター HDMI入力 HDMIタイプAメス×1
出力側コネクター HDMI出力 ローカル HDMIタイプAメス×1
ライン出力 (カテゴリ5) TMDS RJ-45×8
DDC RJ-45×8
RS-232 DB-9メス×1
電源ジャック DC電源ジャック×1
スイッチ EDIDモード イコライザースライダー×1
EDID記憶モード プッシュボタン×1
LED 電源 グリーン×1
HDMI入力 グリーン×1
HDMI出力 グリーン×1
EDID学習 グリーン/レッド×1
ライン出力 グリーン×8
電源仕様(アダプタ) 型番:0AD8-0605-24EG
入力:AC 100~240V 50~60Hz
出力:DC5.3V / 2.4A
消費電力 DC5.3V、13W
解像度 1080p (40m)
1080i (60m)
最大延長距離 60m
動作環境 動作温度 0~50℃
保管温度 -20~60℃
湿度 0~80%RH、結露なきこと
ケース材料 メタル
重量 2.15kg
サイズ(W×D×H) 432.4×154.1×44mm
同梱品 電源アダプター×1
フットパッド(4pcs)×1
ラックマウントキット×1
ユーザーガイド×1

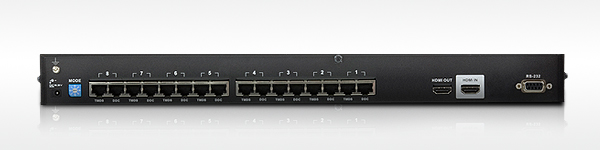

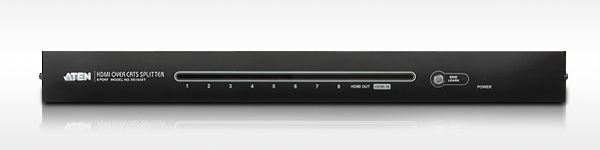

Detail

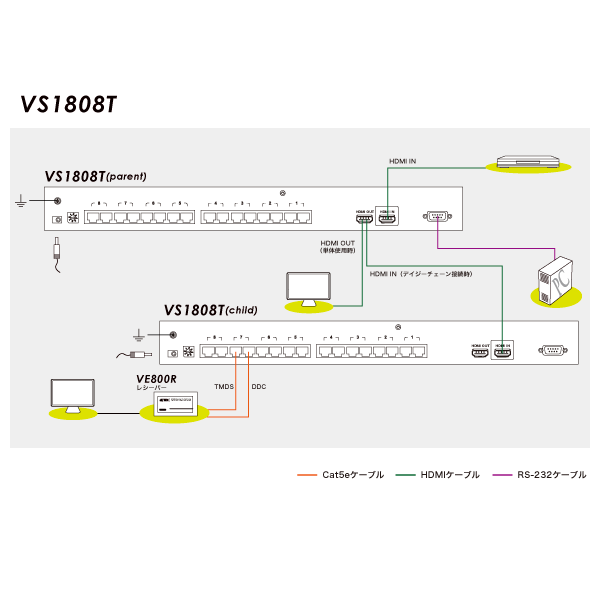

Diagram


VS1808T カテゴリ5タイプ8ポートHDMI延長分配器
