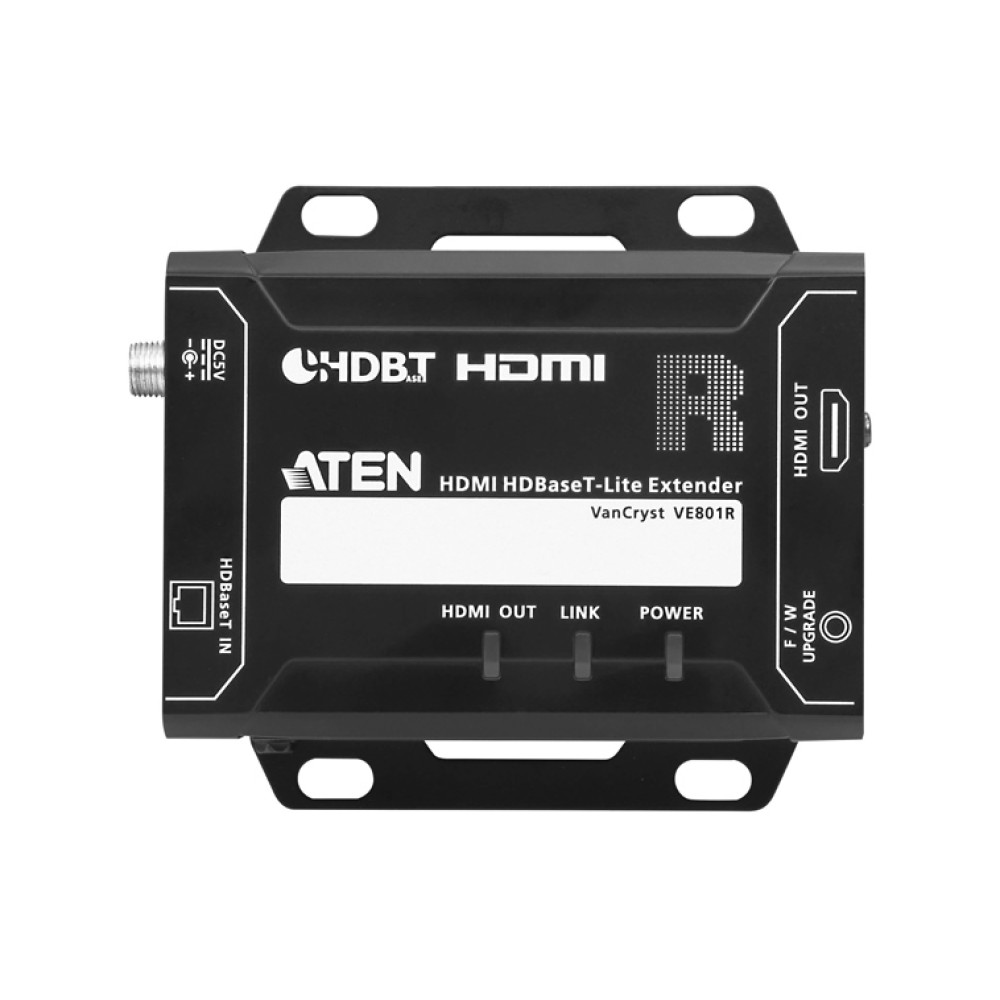

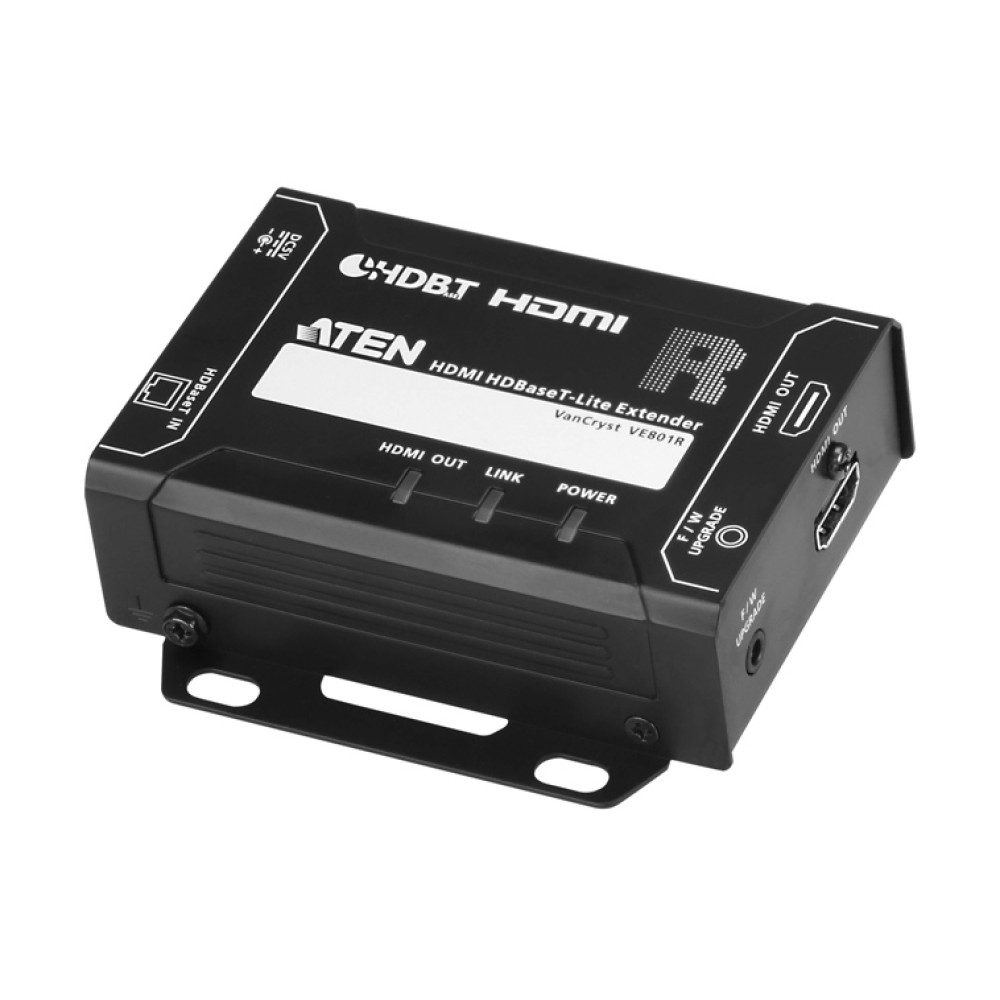

VE801
ビデオ分配器用レシーバー
×
主な製品特長
- ツイストペアケーブル1本で長距離伝送可能なHDBaseT(Class B)準拠
- アンチジャミング - HDBaseT技術を使用して、高品質ビデオ送信の際の電波干渉を低減
- EDIDエキスパート機能 - 自動でEDIDを最適化
- HDMI(3D, Deep Color, 4K※1)、HDCP、CEC準拠
- 解像度(延長距離) - カテゴリ6a/7ケーブル使用時は最大4K※1(40m)、1080p(70m)、カテゴリ5e/6ケーブル使用時は最大4K※1(35m)、1080p(60m)
- Dolby Digital 5.1chおよびDTS HD Master Audio対応
- 映像の出力状態はLEDで確認可能
- ロック式電源ジャック - 電源アダプターの抜けを防止
- ウォールマウント用ブラケット一体化デザイン
- STPケーブルのご使用を推奨します。
- ソースデバイスとの接続用HDMIケーブルは同梱されていませんので、型番2L-7D02H-1を別途ご購入ください。
- 1 対応する4K解像度は、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
VE801は、1系統の4K※のHDMI信号を1本のカテゴリ6a/7ケーブルで最大40m、解像度1080pでは最大70m延長できるHDMIツイストペアケーブルエクステンダです。VE801は、1系統の4K※のHDMI信号を1本のカテゴリ6a/7ケーブルで最大40m、解像度1080pでは最大70m延長できるHDMIツイストペアケーブルエクステンダです。
VE801は、HDMI(3D、Deep Color、4K※)、HDCP、HDBaseT ClassB準拠、さらにDolby Digital 5.1やDTS HD audioにも対応しています。また、VE801の筐体は非常にコンパクトなので、設置場所を選びません。設置の際に手元から本製品が誤って滑り落ちないようにするために、本製品のサイドパネルには滑り止め用の溝加工が施されています。本体のLEDライトもより見やすくなりました。
VE801は複合商業施設や商業アミューズメント施設等、高品質なHDMI映像を長距離延長する必要がある環境に最適な製品です。
- 対応する4K解像度は、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。
機能 | VE801T | VE801R | |
---|---|---|---|
コンピューター接続数 | 1 | - | |
HDMI入力 | コネクタ | HDMIタイプAメス×1 | - |
インピーダンス | 100Ω | - | |
ソースデバイスとの最大距離 | 2m | - | |

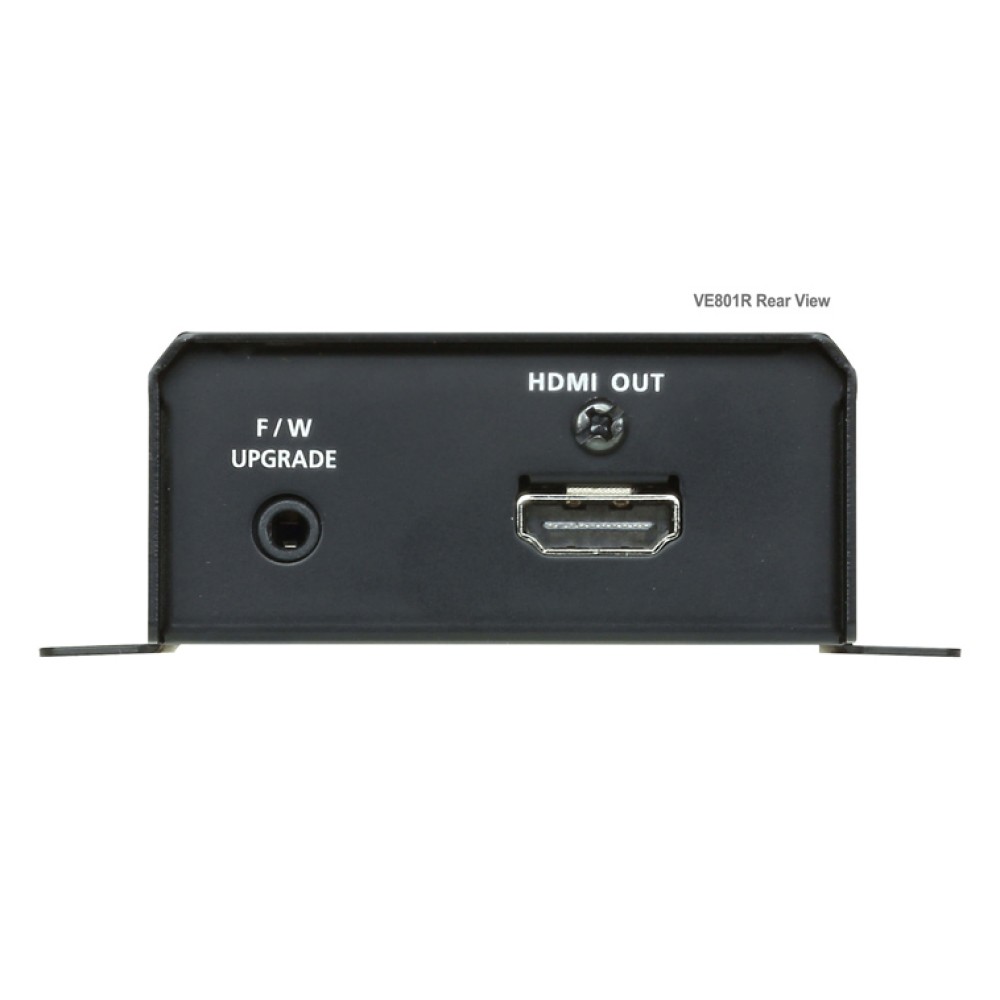

HDMI出力 | コネクタ | - | HDMIタイプAメス×1 |
インピーダンス | - | 100Ω | |
ディスプレイとの最大距離 | - | 2m | |

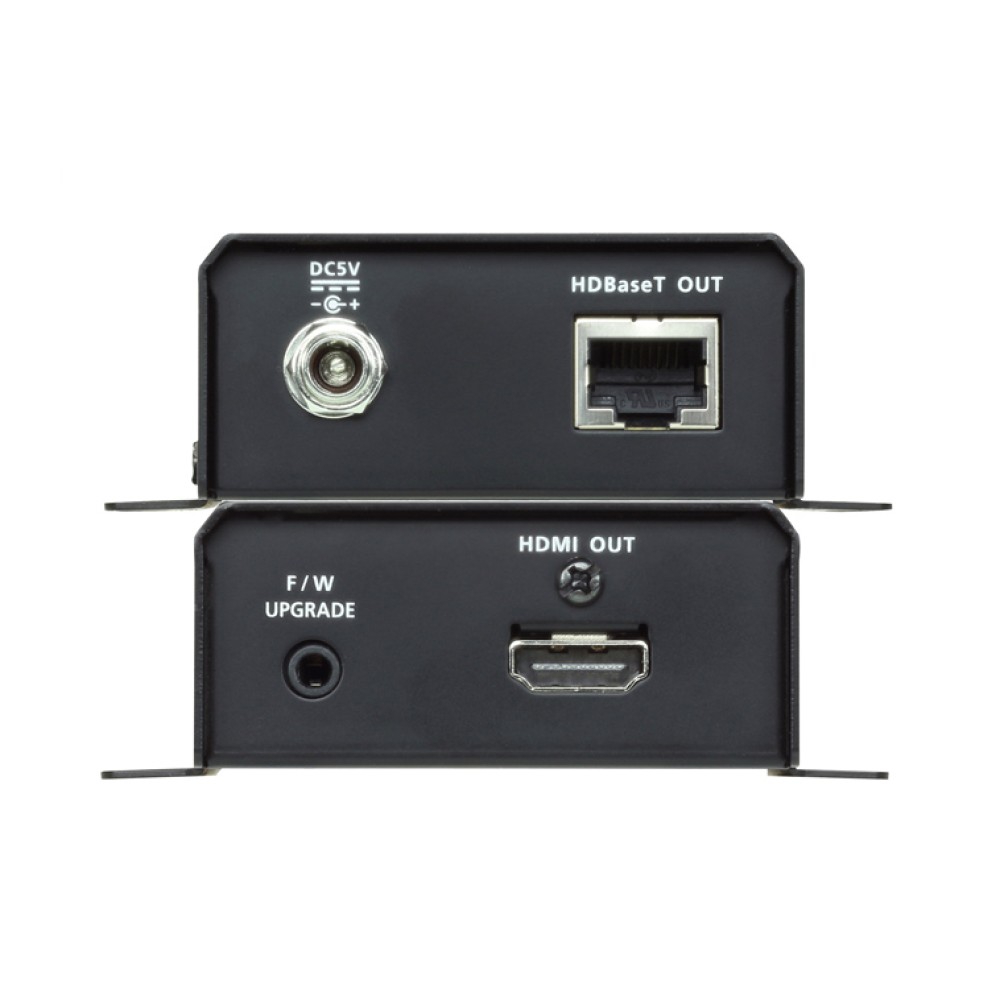

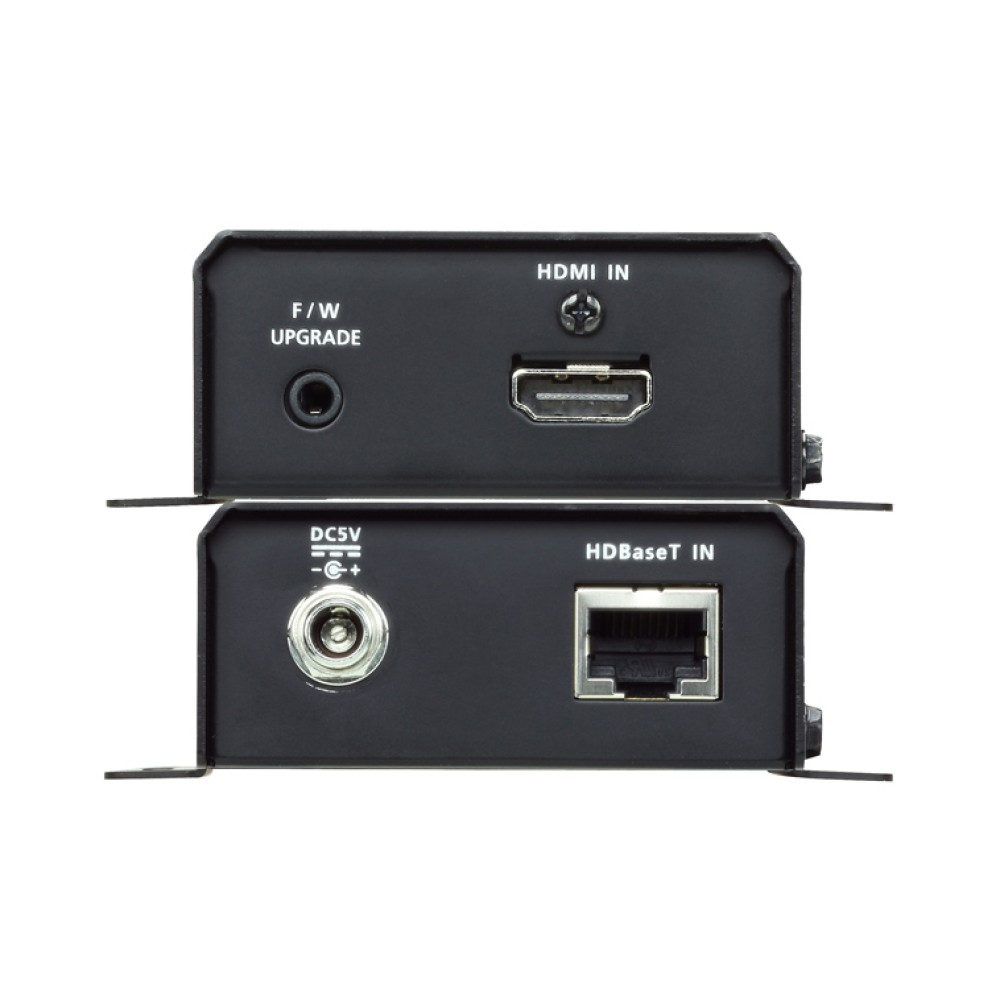

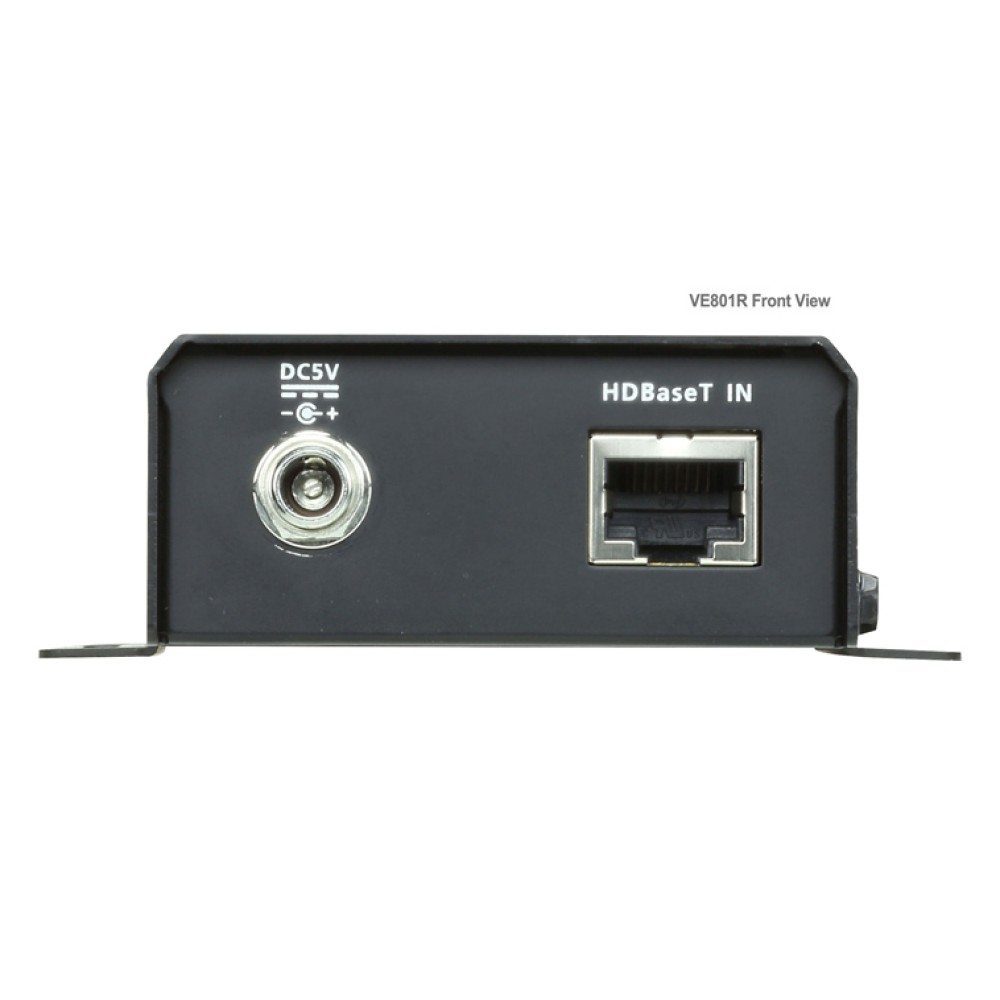

HDBaseT入力/出力ポート | RJ-45×1 | ||
電源ジャック | ロック式DC電源ジャック×1 | ||
LED | 電源 | グリーン×1 | |
リンク | レッド×1 | ||
HDMI出力 | - | レッド×1 (点灯:HDCP対応、点滅:HDCP非対応) |
|
電源仕様(アダプター) | 型番:0AD8-0F05-26EG 入力:AC 100~240V 50~60Hz 出力:DC5V / 2.6A |
||
消費電力 | 1.85W | 4.23W | |
最大延長距離(解像度) | カテゴリ6a/7ケーブル使用時: 70m(1080p)、 カテゴリ5e/6ケーブル使用時: 60m(1080p) |
||
最大解像度(延長距離) | カテゴリ6a/7ケーブル使用時: 4K※(40m)、 カテゴリ5e/6ケーブル使用時:4K※(35m) |
||
最大データ伝送速度 | 10.2Gbps | ||
最大ピクセルクロック | 340MHz | ||
規格準拠 | HDMI(3D、Deep Color、4K※)、HDCP、CEC | ||
動作環境 | 動作温度 | 0~50℃ | |
保管温度 | -20~60℃ | ||
湿度 | 0~80%RH、結露なきこと | ||
ケース材料 | メタル | ||
重量 | 240g | 250g | |
サイズ(W×D×H) | 103×87×30mm | ||
同梱品 | 電源アダプタ×2 クイックスタートガイド×1 |
- 対応する4K解像度は、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。

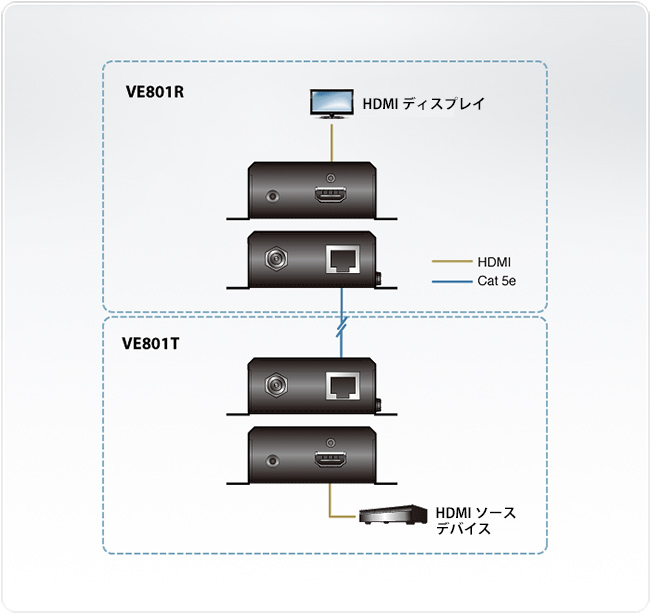

構成図
VE801 | HDMIツイストペアケーブルエクステンダ(4K対応) |
---|
