VW784
36入力20出力 4K対応HDMIビデオウォールプロセッサー 入力ボード
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- VW3620専用 入力ボード
- 出力最大4K (4096×2160/3840×2160 @ 60Hz (4:4:4))をサポート
- 内蔵スケーラーでカスタム解像度をサポートし、LED、LCD、DLPから他の大型スクリーンまで、ディスプレイサイズ・タイプに関係なくスケーリングを行います
- HDR、HDR+、Dolby Visionサポート
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番

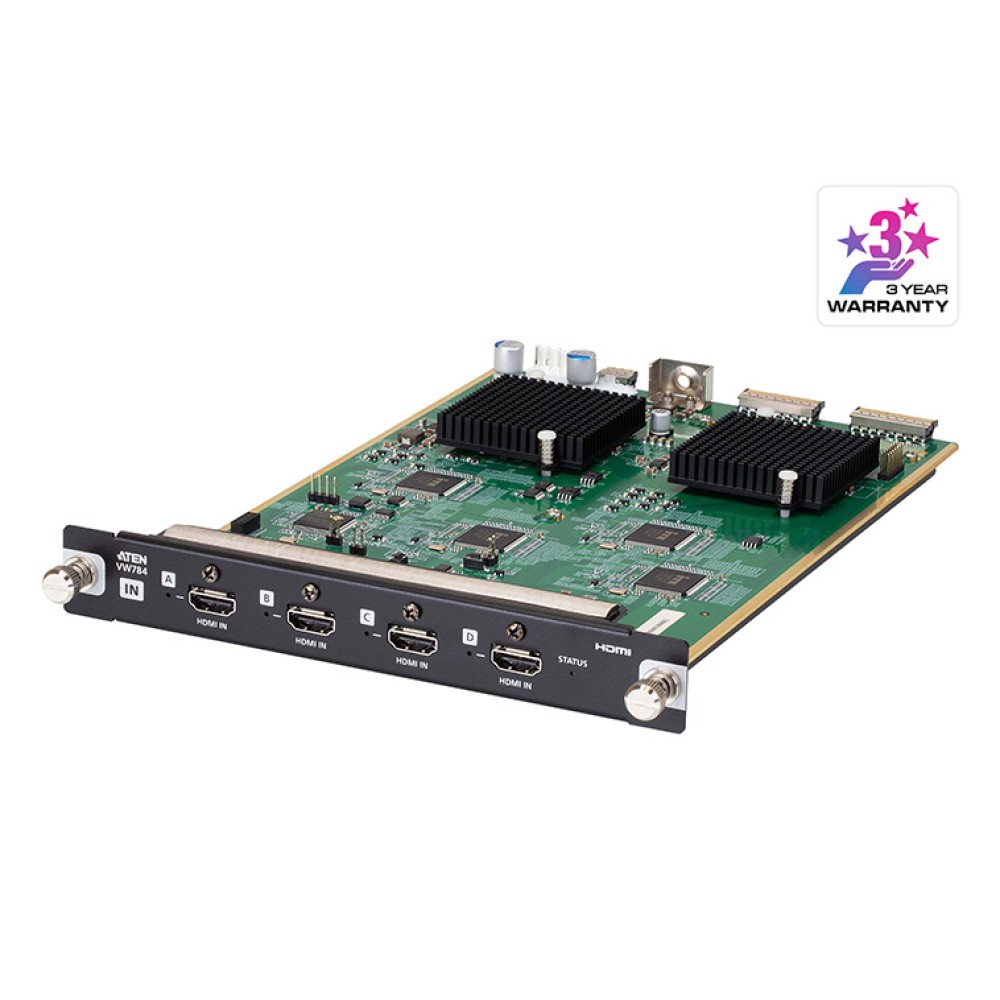

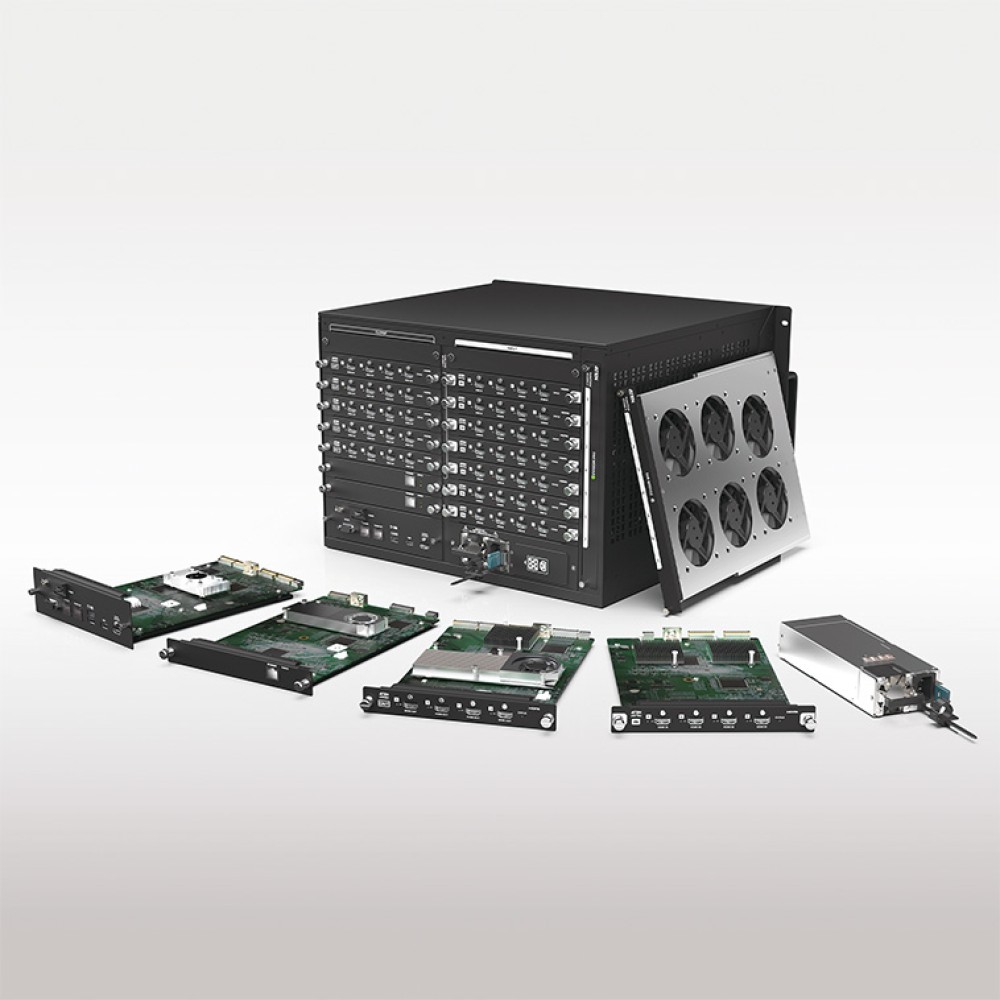

VW784、VW884はATEN VW3620 HDMIビデオウォールプロセッサー用の入出力インターフェースボードです。
VW784：4ポート 4K HDMI入力ボード
VW884：4ポート 4K HDMI出力ボード
- True 4Kスケーラー内蔵 (出力ボード)
- ホットスワップ可能
特長
- VW3620専用 入力ボード
- 出力最大4K (4096×2160/3840×2160 @ 60Hz (4:4:4))をサポート
- 内蔵スケーラーでカスタム解像度をサポートし、LED、LCD、DLPから他の大型スクリーンまで、ディスプレイサイズ・タイプに関係なくスケーリングを行います
- HDR、HDR+、Dolby Visionサポート
- EDIDエキスパート機能 – 電源投入から表示までスムーズな処理を実現します
- HDMI (Deep Color、4K)、HDCP 2.2互換
- ホットスワップ可能
- CEC対応
| ビデオ入力 | |

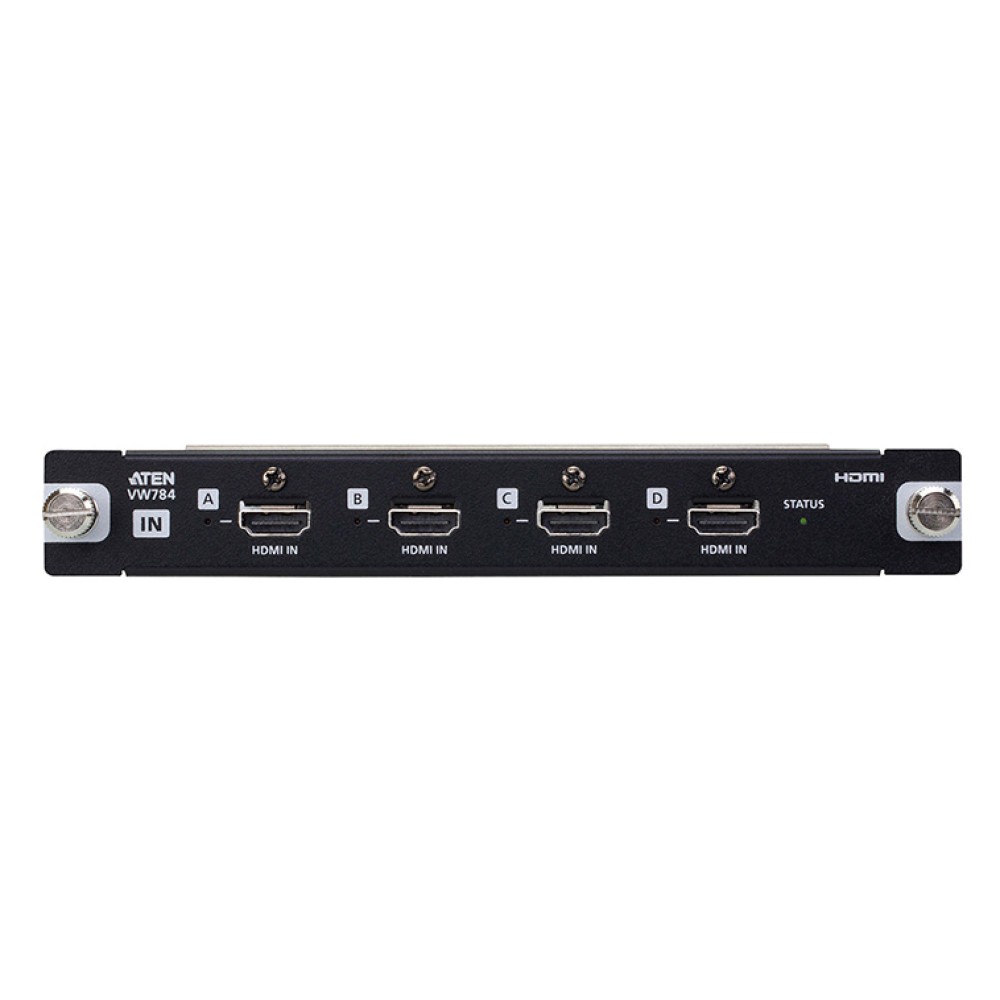

| インターフェース | HDMI Type-A メス×4 (Black) |
|---|---|
| インピーダンス | 100Ω |
| 最大距離 | 5.0m |
| 解像度 | |
| 最大データ伝送速度 | 10.2Gbps (レーンあたり3.4Gbps) |
| 最大ピクセルクロック | 340MHz |
| 規格準拠 | HDMI (3D、Deep Color、4K) HDCP 2.2互換 CEC対応 |
| 最大解像度 | 4096×2160/3840×2160 @ 30Hz (4:4:4) |
| 消費電力 | 17.71W:83BTU/h
|
| 動作環境 | |
| 動作温度 | 0～40℃ |
| 保管温度 | -20～60℃ |
| 湿度 | 0～80% RH、結露なきこと |
| 本体 | |
| ケース材料 | メタル |
| 重量 | 0.73kg |
| フェイスプレートサイズ (W×D×H) | 19.3×27.1×2.74cm |
| 最大解像度 | 640×480 @ 60/67/72/75Hz |
|---|---|
| 720×400 @ 70Hz | |
| 800×600 @ 56/60/72/75Hz | |
| 1024×768 @ 60/70/75Hz | |
| 1280×800 @ 60Hz | |
| 1280×1024 @ 60/75Hz | |
| 1400×1050 @ 60Hz | |
| 1440×900 @ 60Hz | |
| 1600×1200 @ 60Hz | |
| 1680×1050 @ 60Hz | |
| 1920×1080 @ 60Hz | |
| 1920×1200 @ 60Hz | |
| 1920×1200 @ 60Hz (Reduced Blanking) | |
| 1080p @ 60Hz | |
| 480p @ 60Hz (4:3)/(16:9) | |
| 720p 60Hz | |
| 1080i 60Hz | |
| 640×480 60Hz (4:3) | |
| 576p 50Hz (4:3)/(16:9) | |
| 720p 50Hz | |
| 1080i 50Hz | |
| 1080p 50Hz | |
| 1080p 24/25/30Hz | |
| 3840×2160p @ 24/25/30Hz | |
| 4096×2160p @ 24/25/30Hz |
構成図
| VW784 | 36入力20出力 4K対応HDMIビデオウォールプロセッサー 入力ボード |
|---|
