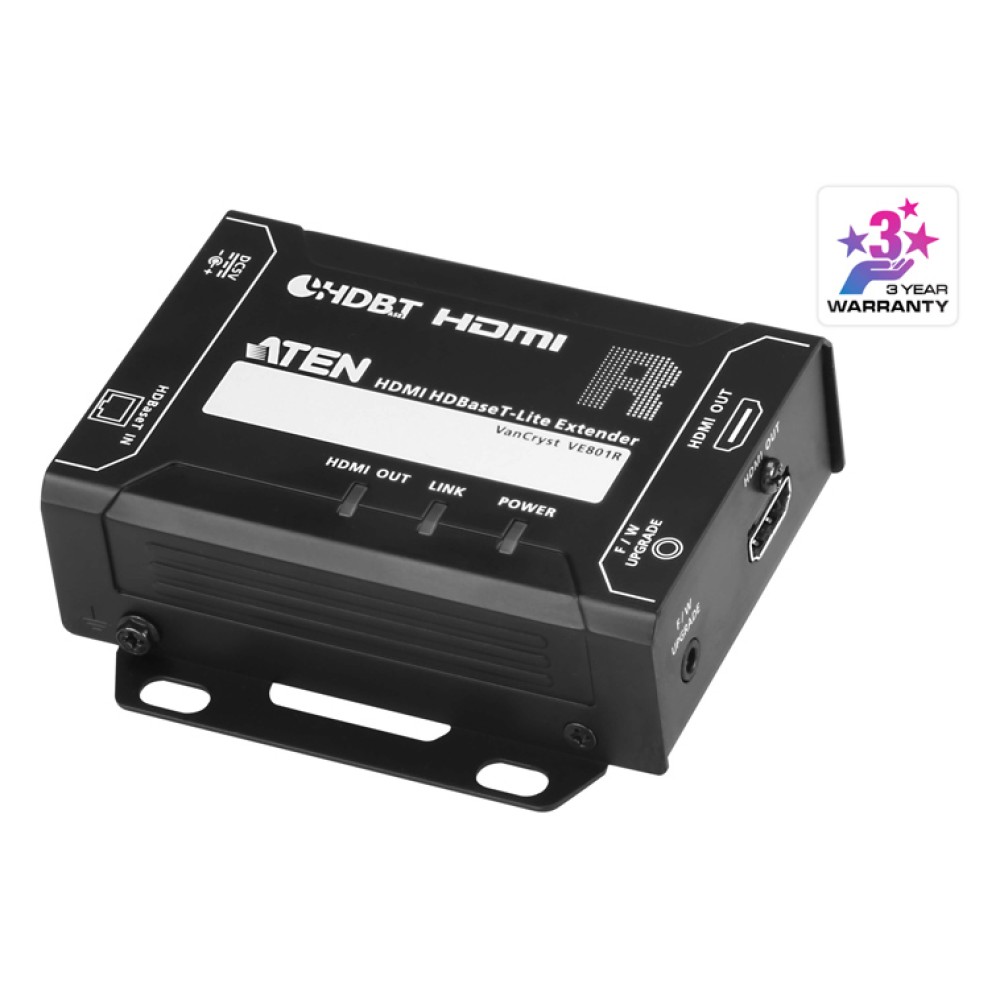

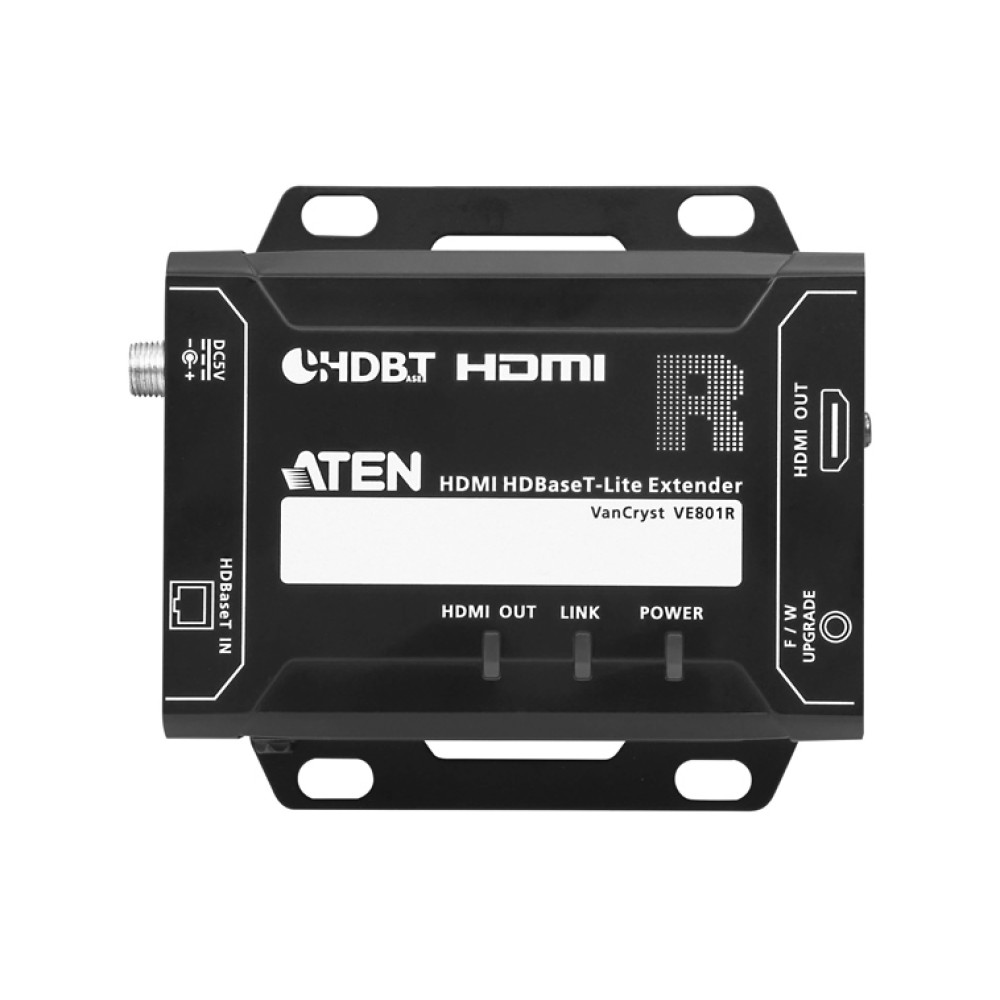

VE801R

HDMIツイストペアケーブルエクステンダー(4K対応)

主な製品特長

ツイストペアケーブル1本で長距離伝送可能なHDBaseT(Class B）準拠
アンチジャミング - HDBaseT技術を使用して、高品質ビデオ送信の際の電波干渉を低減
EDIDエキスパート機能 - 自動でEDIDを最適化
HDMI(3D, Deep Color, 4K※1)、HDCP、CEC準拠
解像度（延長距離） - カテゴリ6a/7ケーブル使用時は最大4K※1（40m)、1080p（70m)、カテゴリ5e/6ケーブル使用時は最大4K※1(35m)、1080p(60m）
Dolby Digital 5.1chおよびDTS HD Master Audio対応
映像の出力状態はLEDで確認可能
ロック式電源ジャック - 電源アダプターの抜けを防止
ウォールマウント用ブラケット一体化デザイン

STPケーブルのご使用を推奨します。
1 対応する4K解像度は、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番

VE801Rは、HDBaseT対応製品用のHDMIレシーバ(4K※1対応）です。

本製品はHDBaseT Class B規格に準拠し、HDBaseT Class B対応トランスミッタ※2とカテゴリ6a/7ケーブル1本で接続することで、HDMI信号を4K解像度※1では最大40m、解像度1080pでは最大70m延長できます。

さらにVE801Rは、HDMI(3D、Deep Color、4K解像度※1)およびHDCP準拠、さらにDolby Digital 5.1やDTS HD audioにも対応しています。また、VE801Rの筐体は非常にコンパクトなので、設置場所を選びません。設置の際に手元から本製品が誤って滑り落ちないようにするために、本製品のサイドパネルには滑り止め用の溝加工が施されています。本体のLEDライトもより見やすくなりました。

VE801Rは複合商業施設や商業アミューズメント施設等、高品質なHDMI映像を長距離延長する必要がある環境に最適な製品です。

1 対応する4K解像度は、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。
2 ATEN製対応HDBaseTトランスミッタ：VE801T、VM8514

機能		VE801R

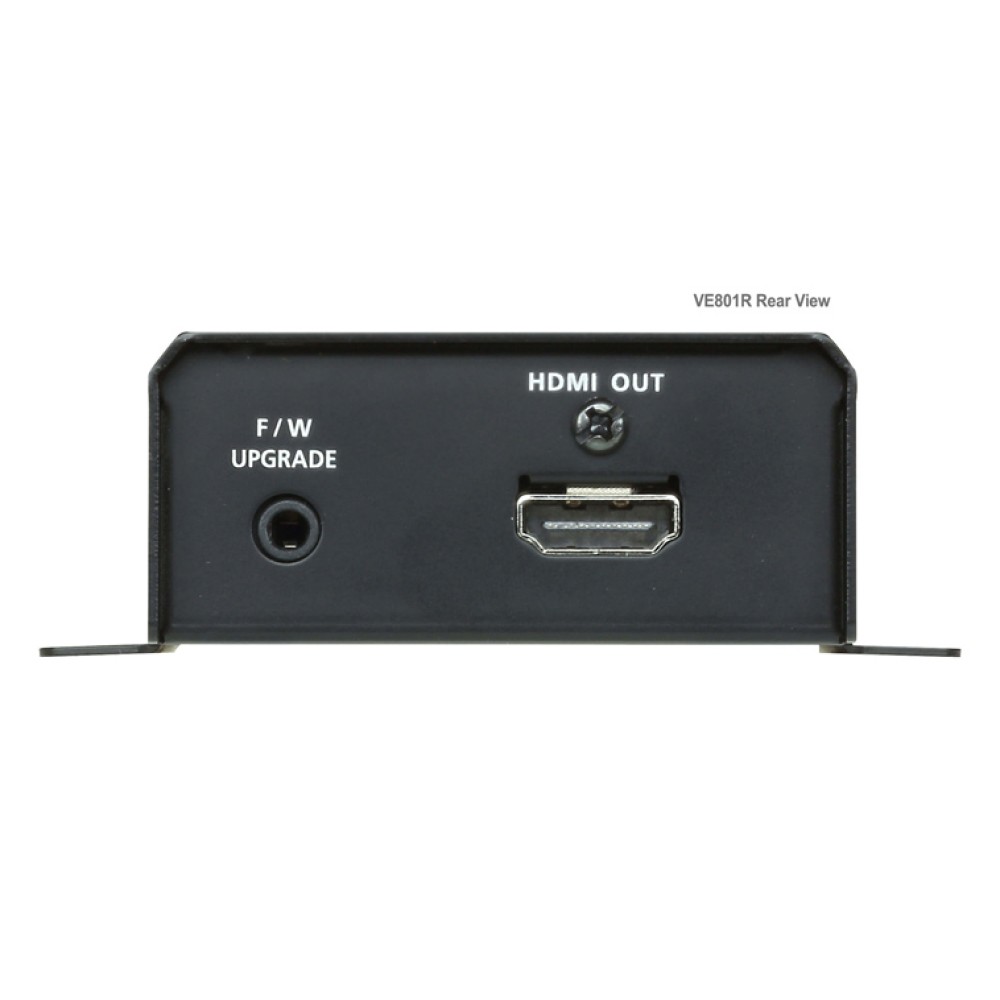

HDMI出力	コネクタ	HDMIタイプAメス×1
	インピーダンス	100Ω
	ディスプレイとの最大距離	2m

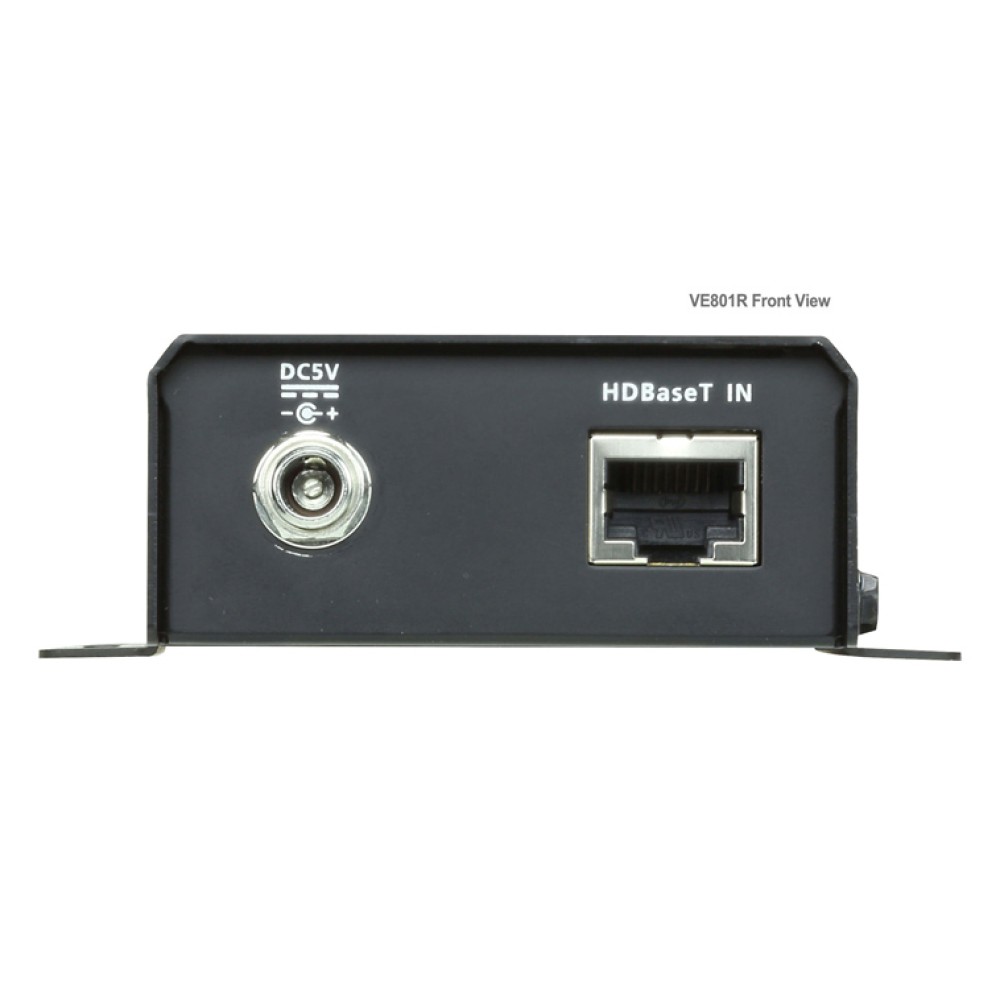

HDBaseT入力ポート		RJ-45×1
電源ジャック		ロック式DC電源ジャック×1
LED	電源	グリーン×1
	リンク	レッド×1
	HDMI出力	レッド×1 （点灯：HDCP対応、点滅：HDCP非対応）
電源仕様(アダプター)		型番：0AD8-0F05-26EG 入力：AC 100～240V 50～60Hz 出力：DC5V / 2.6A
消費電力		4.23W
最大延長距離(解像度)		カテゴリ6aケーブル使用時： 70m(1080p)、カテゴリ5e/6ケーブル使用時： 60m(1080p)
最大解像度(延長距離)		カテゴリ6a/7ケーブル使用時： 4K※(40m)、カテゴリ5e/6ケーブル使用時：4K※(35m)
最大データ伝送速度		10.2Gbps
最大ピクセルクロック		340MHz
規格準拠		HDMI（3D、Deep Color、4K※)、HDCP、CEC
動作環境	動作温度	0～50℃
	保管温度	-20～60℃
	湿度	0～80%RH、結露なきこと
ケース材料		メタル
重量		250g
サイズ(W×D×H)		103×87×30mm
同梱品		電源アダプター×1 クイックスタートガイド×1

対応する4K解像度は、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。

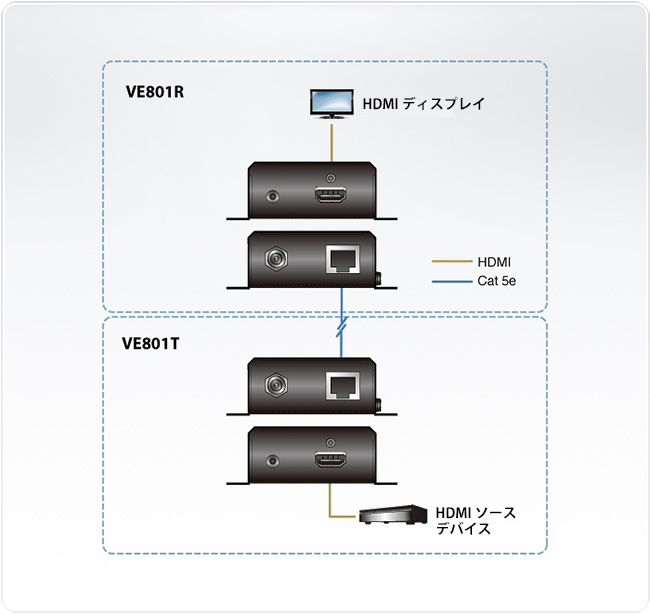

構成図

VE801R	HDMIレシーバ(4K対応)
