VE805R
HDMIツイストペアケーブルエクステンダー(4K対応POHタイプ)
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- VM8514用レシーバー
- ツイストペアケーブル1本で長距離伝送可能なHDBaseT(Class B）準拠
- HDMI(3D、 Deep Color)、HDCP1.4準拠
- アンチジャミング - HDBaseT技術を使用して、高品質ビデオ送信の際の電波干渉を低減
- 双方向RS-232チャンネル(3pin) - シリアルターミナルおよびタッチパネルバーコードスキャナー等のシリアルデバイスを接続可能
- 解像度（延長距離） - カテゴリ6a/7ケーブル使用時は最大1080p(70m)、カテゴリ5e/6ケーブル使用時は最大1080p(60m)
- スケーラー機能 - 出力ポートのインターフェースが異なっていてもスムーズにビデオウォールを構築可能
- シームレス切替 - フレームバッファーによる継続的なビデオストリーム、0秒に近いリアルタイムな切替、安定した信号送信が可能※1
- ビデオウォール機能 - VM1600に搭載されたわかりやすいWeb GUIを使用して、ビデオウォールの表示パターンをカスタマイズ可能※1
- 双方向IRチャンネル - IR送信は一度につき、一方向のみ対応※2
- ウォールマウント用ブラケット一体化デザイン
- STPケーブルのご使用を推奨します。
- 1 シームレス切替およびビデオウォール機能は、VM8514と併用した場合のみご使用いただけます。シームレス切替の最大解像度は1,920×1,200です。
- 2 IR信号の全周波数は30kHzから60kHzまで対応しています。但し、本製品に同梱のIRレシーバーケーブルは、30kHzから56kHzまで対応しています。
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
VE805Rは、VM8514(4ポートHDBaseT対応VM1600用出力ボード）用のHDBaseT Lite レシーバー(スケーラー内蔵)です。
本製品はHDBaseT Class B規格に準拠し、VM8514とカテゴリ6a/7ケーブル1本で接続することで、HDMI信号を解像度1080pで最大70m延長できます。入力機器の解像度を出力ディスプレイの実行解像度に合わせて表示できるスケーラー機能搭載。モジュール式マトリックス一チャーVM1600に搭載したVM8514と併用することで、ビデオウォール表示やフレームバッファによるシームレス切替を行うことができます。
さらに、本製品はRS-232およびIR信号パススルー機能に対応しているので、ソースデバイスやディスプレイデバイスを双方向通信によって制御できます。つまり、リモート側からローカル側にあるデバイス、またはローカル側からリモート側にあるデバイスを操作することができます。
※対応トランスミッター： VM8514
| 機能 | VE805R | |
|---|---|---|
| ビデオ入力 | コネクタ | RJ-45×1 |
| インピーダンス | 100Ω | |
| VM8514との最大距離 | 70m (カテゴリ6a/7ケーブル使用時） | |
| ビデオ出力 | コネクタ | HDMIタイプAメス×1 |
| インピーダンス | 100Ω | |
| ディスプレイまでの最大距離 | 2m | |
| 制御 | RS-232 | 3極着脱式ターミナルブロック×1 |
| IR | ミニジャック×1 | |
| 電源ジャック | ロック式DC電源ジャック×1 | |
| LED | 電源 | グリーン×1 |
| リンク | オレンジ×1 | |
| HDMI出力 | オレンジ×1 | |
| 電源仕様(アダプター) | 型番：0AD8-0F05-26EG 入力：AC 100～240V 50～60Hz 出力：DC5V / 2.6A |
|
| 消費電力 | 9.5W | |
| 最大延長距離(解像度) | カテゴリ6a/7ケーブル使用時： 70m (1080p)、 カテゴリ5e/6ケーブル使用時： 60m (1080p) |
|
| 最大解像度(延長距離) | カテゴリ6a/7ケーブル使用時： 1080p (70m)、 カテゴリ5e/6ケーブル使用時：1080p (60m) |
|
| 最大データ転送速度 | 6.75Gbps | |
| 最大ピクセルクロック | 225MHz | |
| 規格準拠 | HDMI（3D、Deep Color)、HDCP1.4、HDBaseT(Class B) | |
| 動作環境 | 動作温度 | 0～40℃ |
| 保管温度 | -20～60℃ | |
| 湿度 | 0～80%RH、結露なきこと | |
| ケース材料 | メタル | |
| 重量 | 830g | |
| サイズ(W×D×H) | 182×170×42mm | |
| 同梱品 | 電源アダプター×1 IRトランスミッター×1 IRレシーバー×1 ターミナルブロック×1 クイックスタートガイド×1 |
|

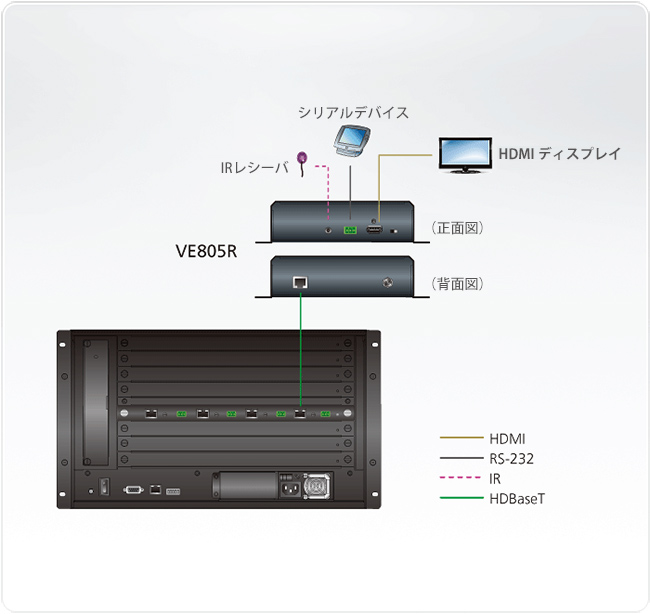

構成図
| VE805R | HDBaseT Lite レシーバー(スケーラー内蔵) |
|---|
