VE810

HDBaseT Lite レシーバー(スケーラー内蔵)

主な製品特長

ローカル、リモートのユニット間の接続には手ごろなカテゴリ5eケーブルを使用
IRリモコン信号に対応
HDMIデバイスとディスプレイのいずれかをIRコントロールで制御可能
8段階のイコライザースイッチで表示画質を最適化
延長距離 - 40m(1080p)、60m(HDTV:1080i) ※
最大解像度 - 1,920×1,200@60Hz、最大1080p
ドルビーTrue HDおよびDTS HD Master Audio対応
HDMI(3D, Deep Color)
DDC準拠
HDMIおよびHDCP1.1仕様準拠
他のATEN製HDMIスイッチャーやHDMI延長分配器と互換
ローカルユニットのみ電源アダプター付属*1

※延長距離はメーカー環境での検証に基づくものです。

*1 リモートユニットはローカル側からカテゴリ5ケーブル(DDC側)を介して給電されますが、延長距離によっては十分に給電されない場合があります。動作が不安定になった場合はオプションの電源アダプターを別途お求めの上、ご使用ください。

3年保証

RoHS指令準拠

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番

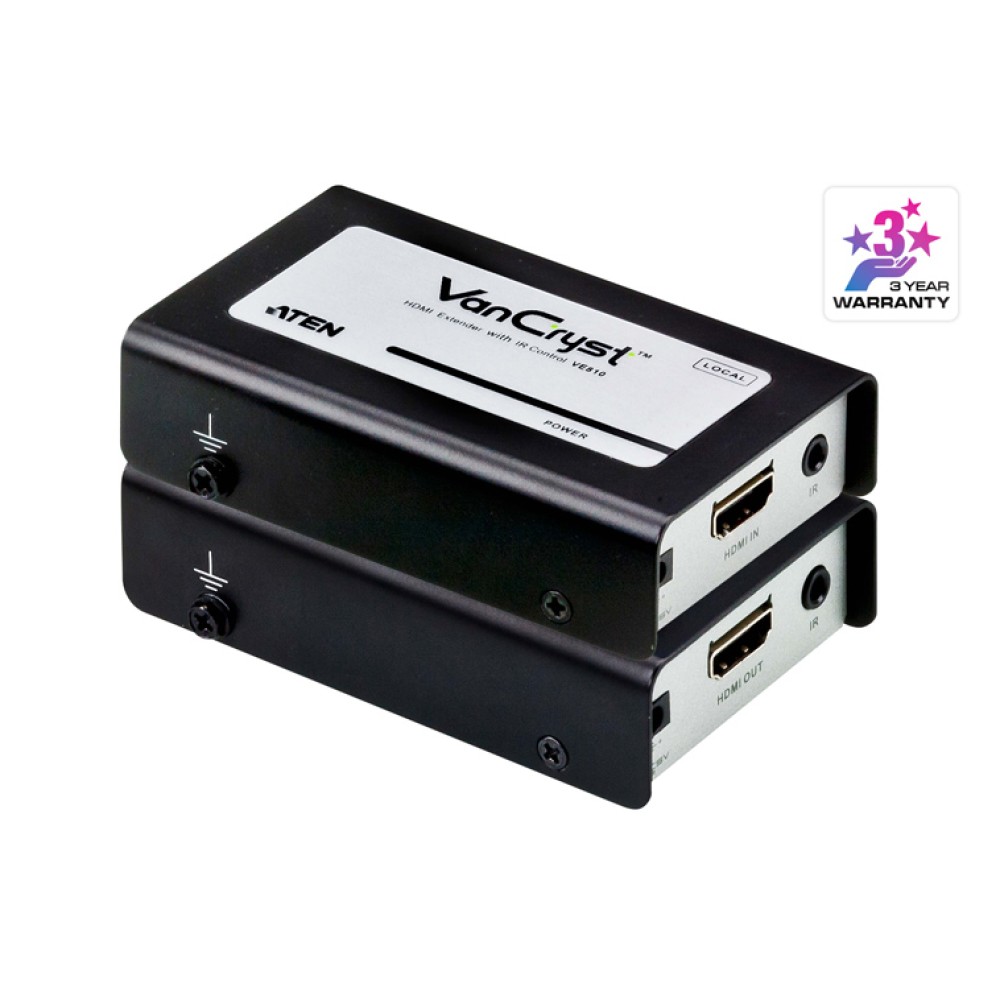

VE810は、1系統のHDMI信号を2本のカテゴリ5eケーブルで最大60m延長できるHDMIエクステンダです。本製品は、エクステンダ本来の機能に加えて、IR信号パススルー機能を備えています。この機能を使うと、IRトランスミッターをローカルユニット(HDMIデバイス)側に、IRトランスミッターをリモートユニット(HDMIディスプレイ)側に接続した場合は、ローカル側からIRリモコンでHDMIディスプレイの制御ができます。逆に、リモートユニット側にIRトランスミッターを接続した場合はリモート側からIRリモコンでHDMIデバイスの制御ができます。
なお、電源アダプターはローカルユニットのみに必要で、リモートユニットはローカル側からカテゴリ5ケーブル(DDC側)を介して給電されます。*1

機能		VE810L	VE810R
コンピューター接続数		1	-

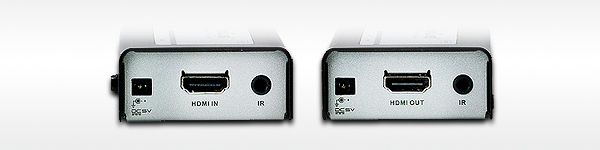

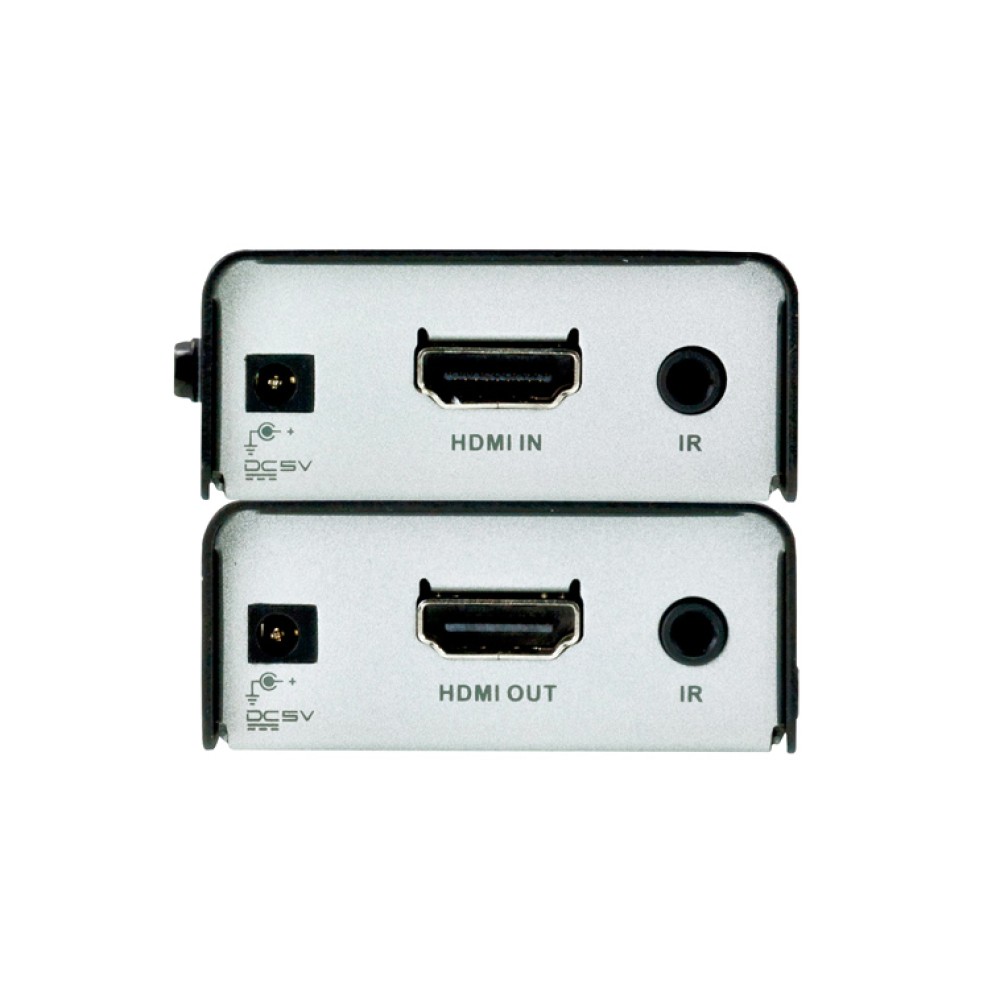

コネクター	HDMI入力	HDMIタイプAメス×1	-
コネクター	HDMI出力	-	HDMIタイプAメス×1

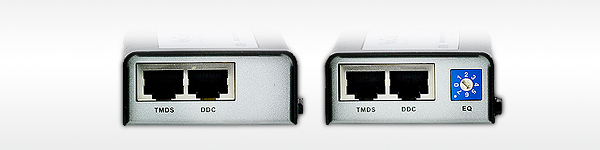

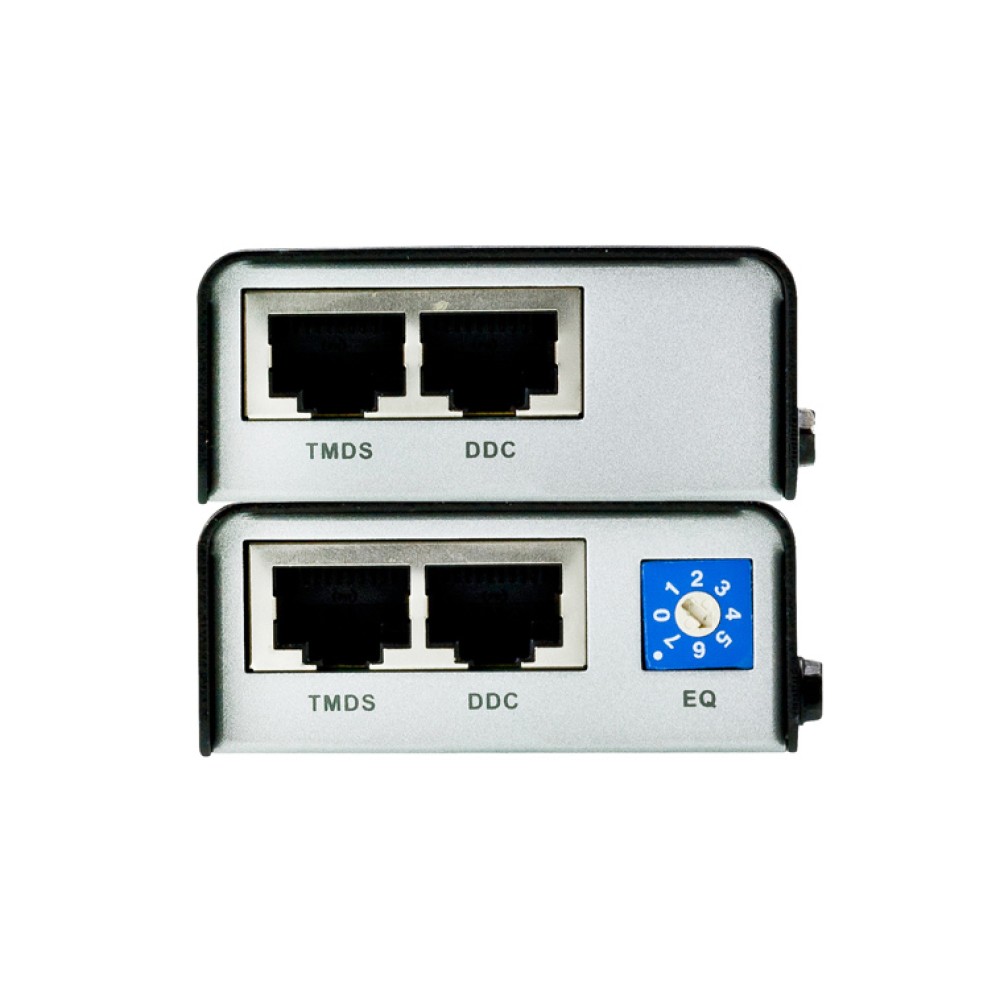

ユニット間接続		RJ-45×2
スイッチ		-	イコライザースライダー×1
電源ジャック		DC電源ジャック×1
IR		3.5mmフォーンジャック×1
LED	電源	グリーン×1
LED	オンライン	-	グリーン×1
電源仕様(アダプター)		型番：0AD8-0705-26EG 入力：AC100V～240V 50～60Hz 出力：DC5V 2.6A	(オプション) 型番：0AD8-0705-26EG 入力：AC100V～240V 50～60Hz 出力：DC5V 2.6A
消費電力		DC5V、1.52W	DC5V、1.35W
最大延長距離(解像度)		60m (1080i)
最大解像度(延長距離)		1080p (40m)
HDMI解像度		PC解像度：VGA、SVGA、XGA、SXGA、UXGA、WUXGA(1,920×1,200)
HDMI解像度		HDTV解像度：480p、720p、1080i、1080p(1,920×1,080)
動作環境	動作温度	0～50℃
	保管温度	-20～60℃
	湿度	0～85%RH、結露なきこと
ケース材料		メタル
重量		154g
サイズ(W×D×H)		90×55×25mm
同梱品		電源アダプター(ローカルユニット用)×1 マウントキット×1 ユーザーガイド×1 IRレシーバー×1 IRトランスミッター×1

Detail

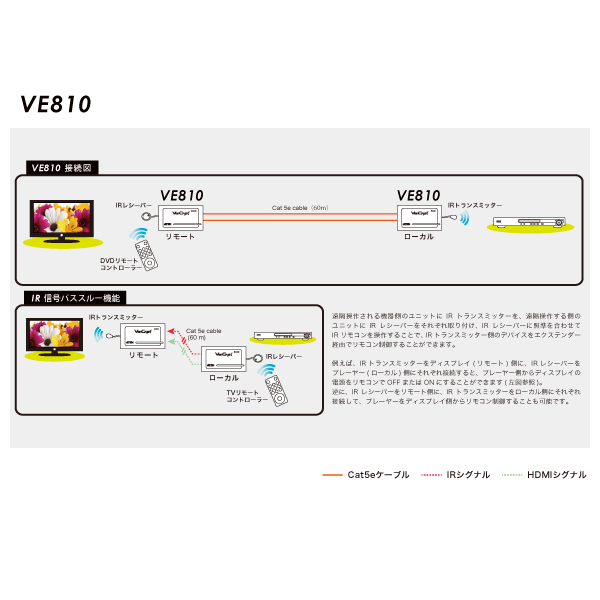

Diagram

VE810	IRコントロール対応HDMIエクステンダ
