ATEN

VE1821

HDMI Cat 6エクステンダー（4K対応）

主な製品特長

4K HDMI信号を超低遅延で伝送し延長先でもクリアな映像を提供 – Cat 6ケーブル (ATEN 2L-2910推奨) 経由で最大40m延長
トランスミッターのローカルHDMI出力ポート – カスケード接続やレシーバーまで延長されているUHD信号のモニタリングが可能
EDIDコピーモード – 接続ディスプレイの性能に基づいて最適な解像度でHDMIソースを表示
PoC (Power over Cable) – トランスミッターからレシーバーにCat 6ケーブル経由で給電できるため外部電源不要

最大5年オプション保証対応

3年保証

RoHS指令準拠

HDMI

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番

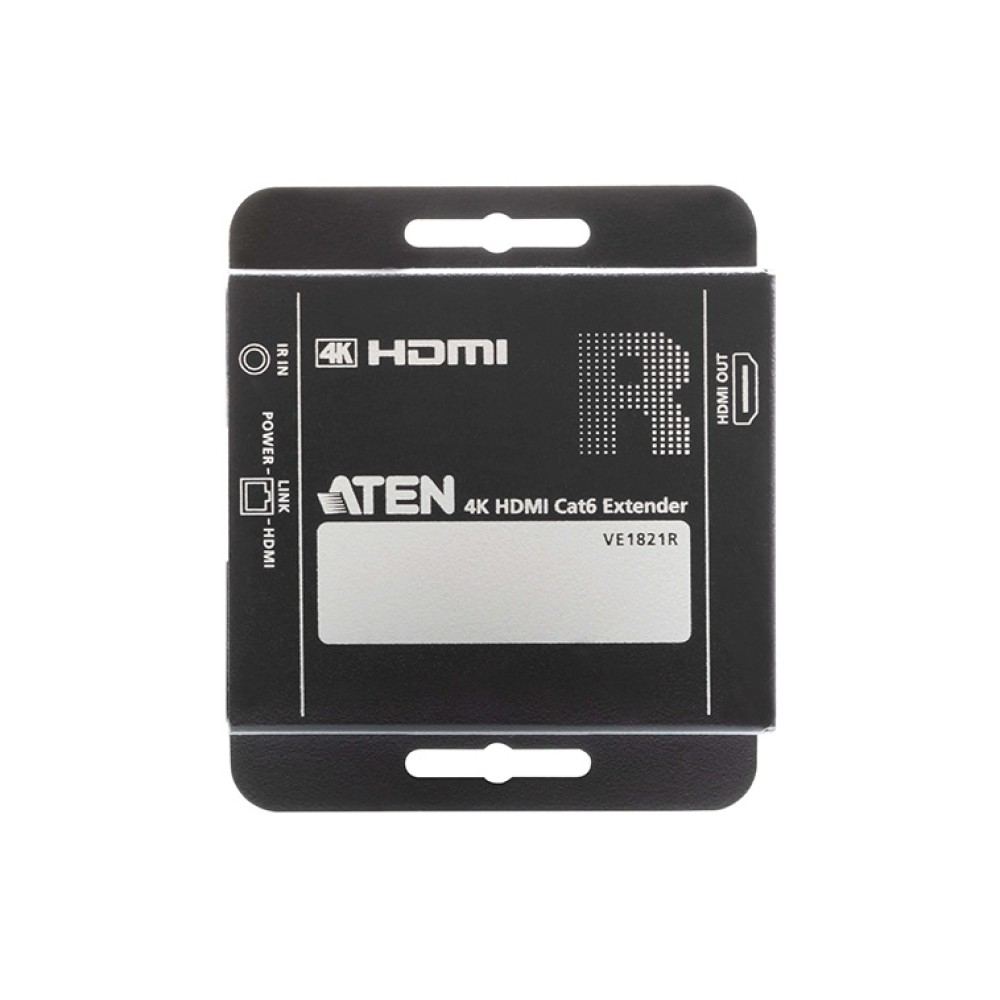

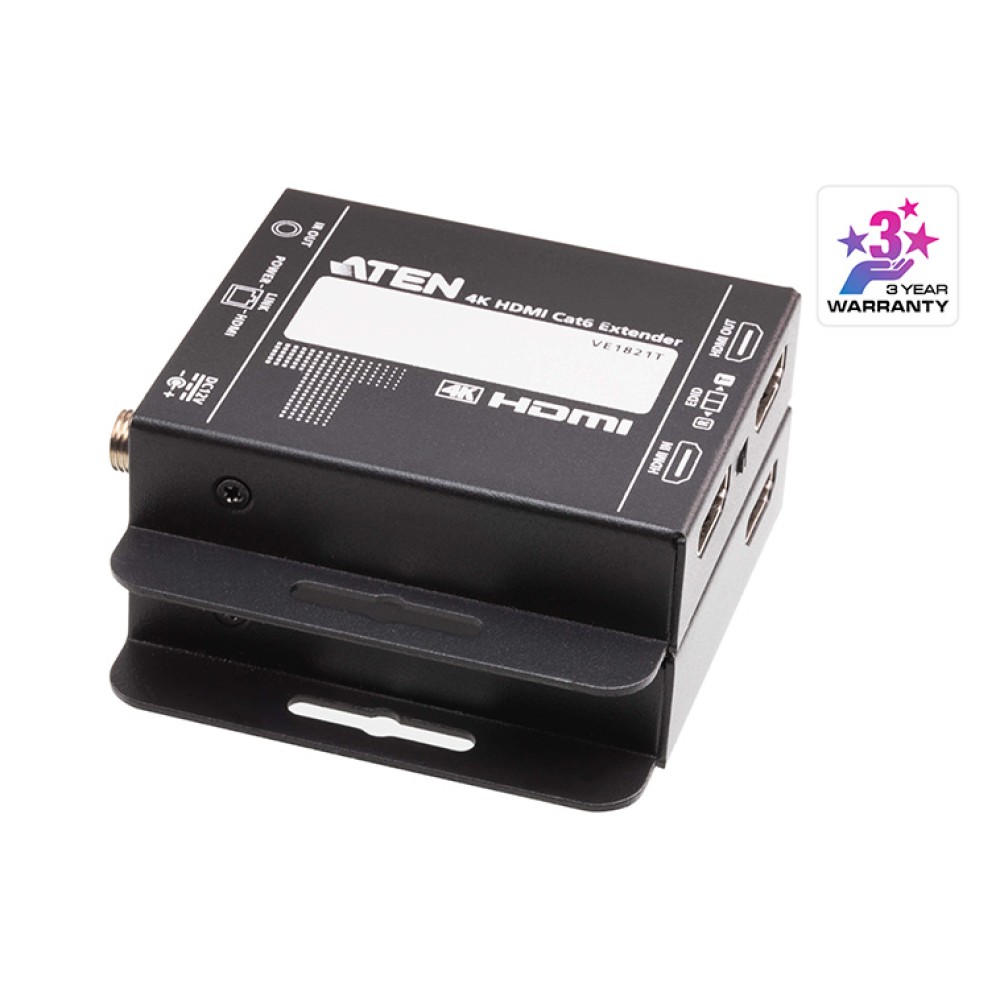

VE1821は、トランスミッター (VE1821T) とレシーバー (VE1821R) のセットで構成されており、1本のCat 6ケーブルで4KのHDMI信号を1対1で最大40m延長できる製品です。4Kソースを超低遅延で延長できる上に、超軽量で手のひらサイズの小型設計のため、会議スペースをはじめ、小売店舗、エンターテインメントシステムなど、さまざまなシチュエーションでHDMI信号の延長を柔軟に実現できます。

1本のCat 6ケーブルで4K HDMI信号を1対1で延長 – Cat 6ケーブル (ATEN 2L-2910推奨) 経由で最大40m
トランスミッターにローカルHDMI出力ポートを搭載
PoC (Power over Cable) – トランスミッターからレシーバーにCat 6ケーブル経由で給電できるため外部電源不要
EDIDコピーモード – 使用するEDID (ローカル/リモート) をEDIDスイッチで選択し、接続ディスプレイの性能に基づいて最適な解像度で表示
単方向のIRバイパスチャンネル (レシーバー - トランスミッター)

VE1821Tに接続できるのはVE1821Rのみです。VE1821Tを他のレシーバーや他社製レシーバーと接続すると、レシーバーが破損する場合があります。安全性を考慮して、VE1821をネットワークスイッチや他のエクステンダーに繋げないでください。

特長

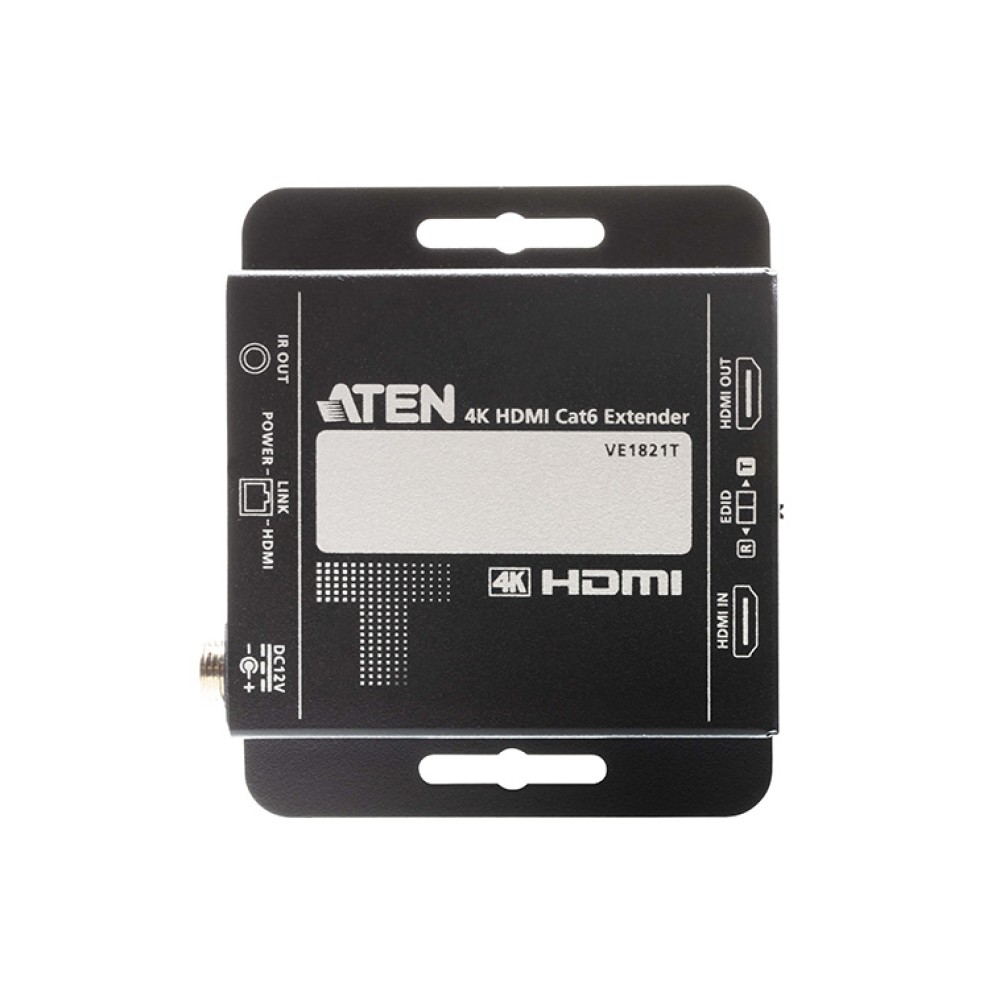

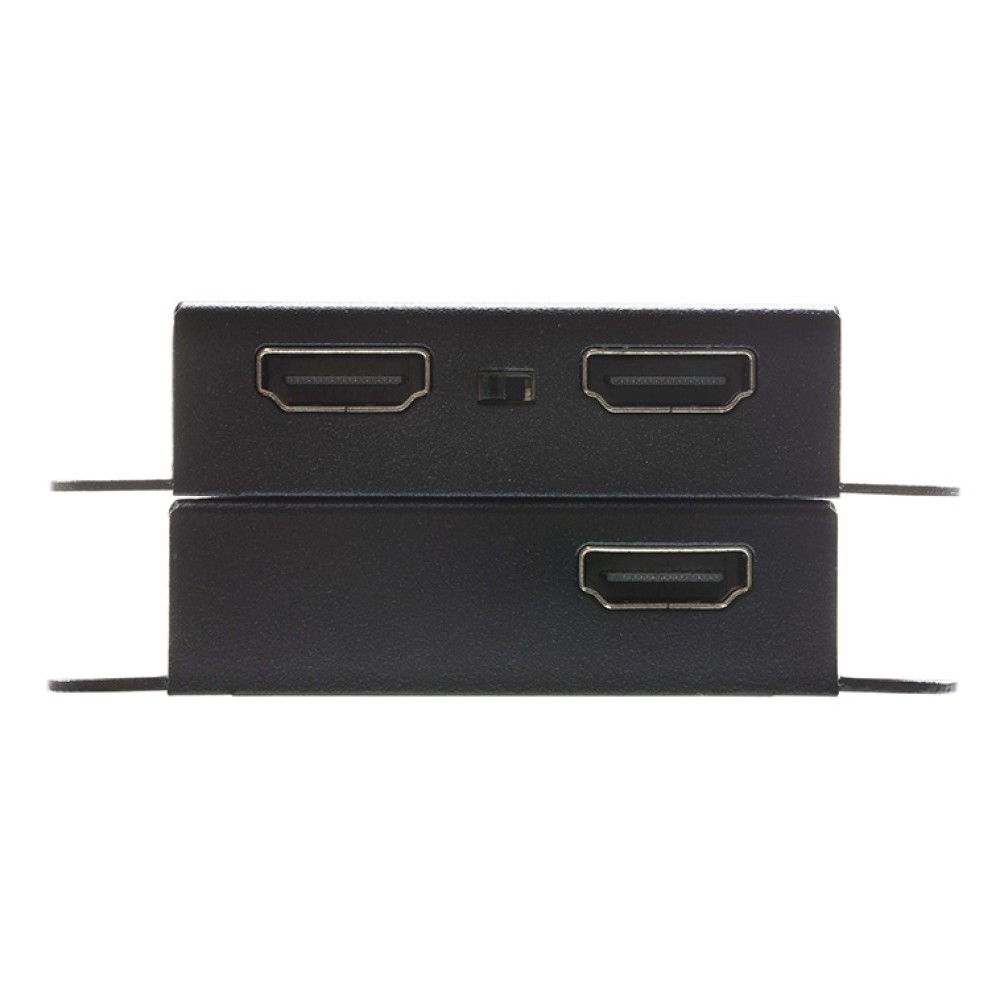

トランスミッター (VE1821T) とレシーバー (VE1821R) のセットで構成し、相互に連携して4K HDMI信号をCat 6ケーブル経由で延長

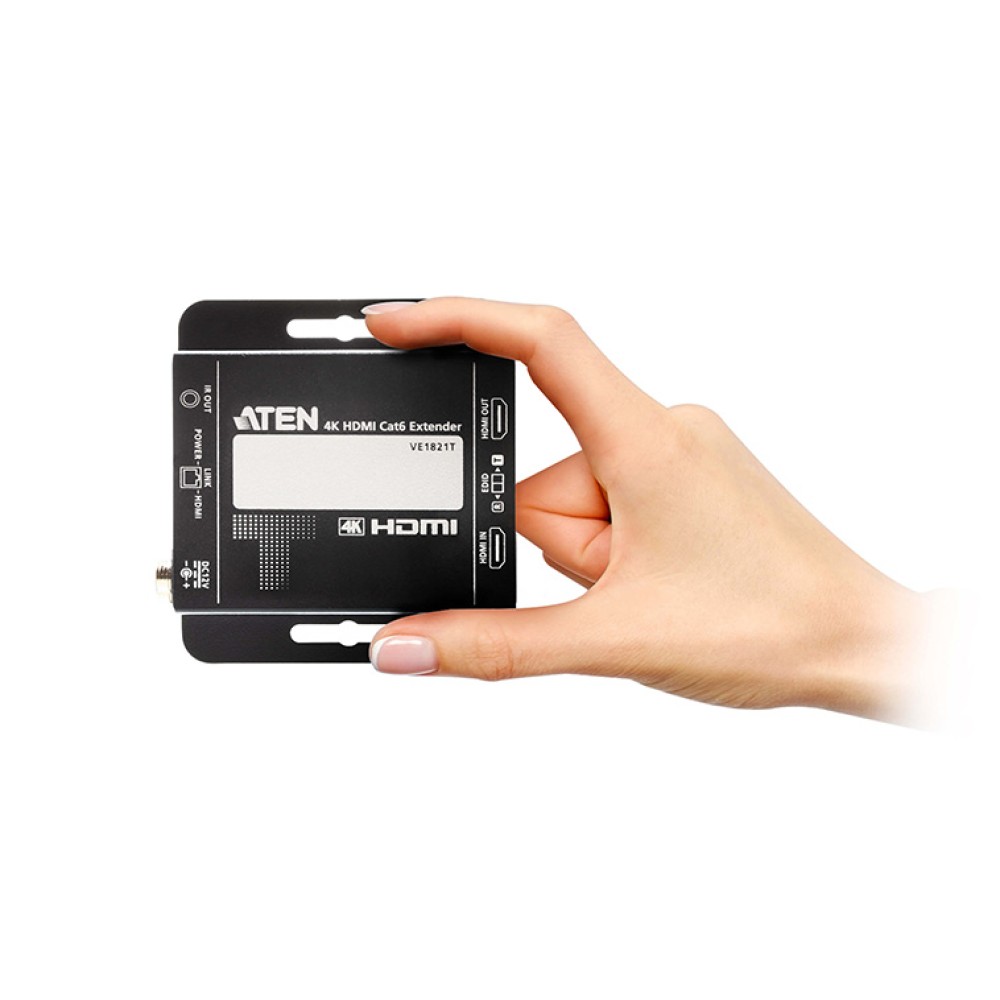

超軽量で手のひらサイズのエンクロージャーにより、狭い場所でも取り付けや配置が簡単
4K HDMI信号を超低遅延で伝送し延長先でもクリアな映像を提供 – Cat 6ケーブル (ATEN 2L-2910推奨) 経由で最大40m延長
トランスミッターのローカルHDMI出力ポート – カスケード接続やレシーバーまで延長されているUHD信号のモニタリングが可能
EDIDスイッチ内蔵 – ローカル/リモートのどちらのディスプレイのEDIDを使用するかを制御可能
EDIDコピーモード – 接続ディスプレイの性能に基づいて最適な解像度でHDMIソースを表示
IR信号伝送 – トランスミッターに接続されたソースデバイスをレシーバー側からシームレスに制御
PoC (Power over Cable) – トランスミッターからレシーバーにCat 6ケーブル経由で給電できるため外部電源不要
HDMI (3D、Deep Color、4K)、HDCP 1.4準拠
ESD保護機能搭載
プラグアンドプレイ – 追加のソフトウェアは不要

Function	VE1821R	VE1821T
ビデオ入力
インターフェース	-	HDMI Type-A メス×1 (Black)
インピーダンス	-	100Ω
最大距離	-	3m
ビデオ出力
インターフェース	HDMI Type-A メス×1 (Black)	HDMI Type-A メス×1 (Black)
インピーダンス	100Ω	100Ω
最大距離	3m	3m
解像度
最大データ伝送速度	10.2Gbps (レーンあたり3.4Gbps)
最大ピクセルクロック	340MHz
規格準拠	HDMI (3D、Deep Color、4K) HDCP 1.4 互換
最大解像度/延長距離	最大4K @ 40m (Cat 6/ATEN 2L-2910) 対応4K解像度：4096×2160/3840×2160 @ 30Hz (4:4:4)
オーディオ
入力	-	HDMI Type-A メス×1 (Black)
出力	HDMI Type-A メス×1 (Black)	-
制御
IRチャンネル	ステレオミニジャックメス×1 (Black) レシーバーからトランスミッターに対して単方向のバイパスチャンネル
スイッチ
モードスイッチ	-	EDIDモード選択 (トランスミッターHDMI出力またはレシーバーHDMI出力からEDIDを読み取り)
コネクター

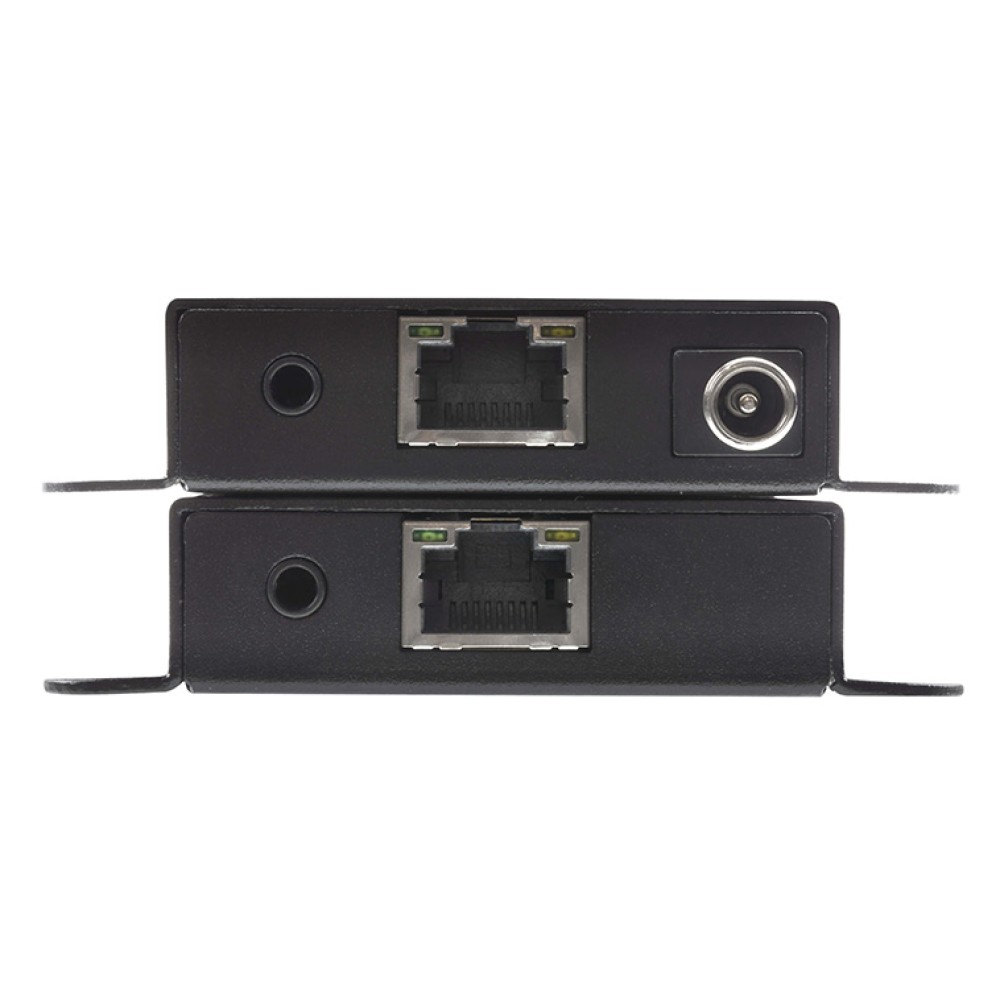

電源	RJ-45 メス×1 (Power over Cable用 (VE1821Tからの給電) )	ロック式DC電源ジャック×1 (Black)
ユニット間	RJ-45 メス×1
消費電力	POC:0.87W:4BTU/h ワット単位の測定値は、外部負荷がない場合の装置の標準的な消費電力を示します。 BTU/h単位での測定値は、デバイスに完全に負荷がかかった状態の消費電力を示します。	DC12V:1.86W:9BTU/h ワット単位の測定値は、外部負荷がない場合の装置の標準的な消費電力を示します。 BTU/h単位での測定値は、デバイスに完全に負荷がかかった状態の消費電力を示します。
動作環境
動作温度	0～40°C
保管温度	-20～60°C
湿度	20～90% RH、結露なきこと
本体
ケース材料	メタル
重量	0.12kg
ブラケット付サイズ (W×D×H)	79.5×68×16.5mm
ブラケット無サイズ (W×D×H)	57.5×68×16.5mm
同梱品
同梱品	IRトランスミッター×1 IRレシーバー×1 電源アダプター×1 クイックスタートガイド×1

入力解像度	640×480 @ 60/75Hz	1920×1080 @ 60Hz
	800×600 @ 60/75Hz	1920×1200 @ 60Hz
	1024×768 @ 60/75Hz	480p @ 60Hz (4:3)/(16:9)
	1280×800 @ 60Hz	576p @ 50Hz (4:3)
	1280×1024 @ 60/75Hz	640×480 @ 60Hz (4:3)
	1400×1050 @ 60Hz	720p @ 50/60Hz
	1440×900 @ 60Hz	1080p 24/25/30/50/60Hz
	1600×1200 @ 60Hz	3840×2160p @ 24/25/30Hz
	1680×1050 @ 60Hz	4096×2160p @ 24/25/30Hz

構成図
