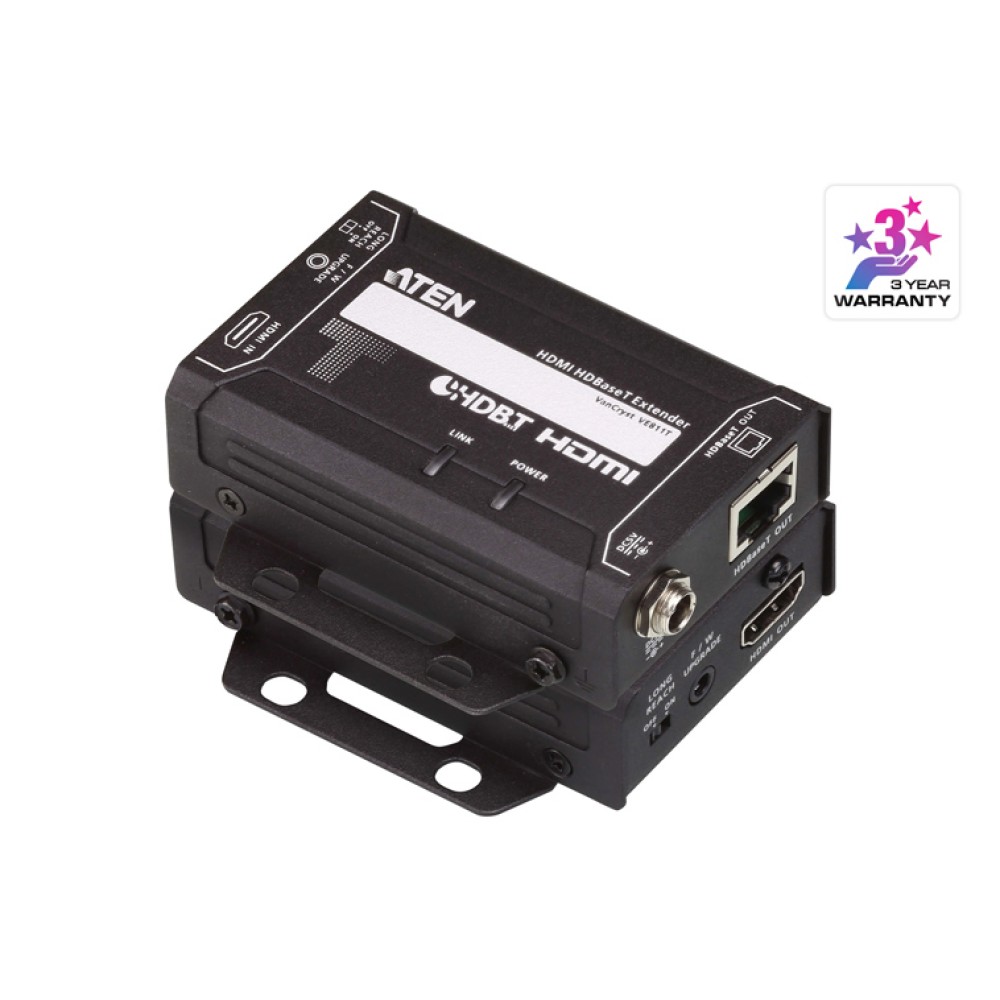

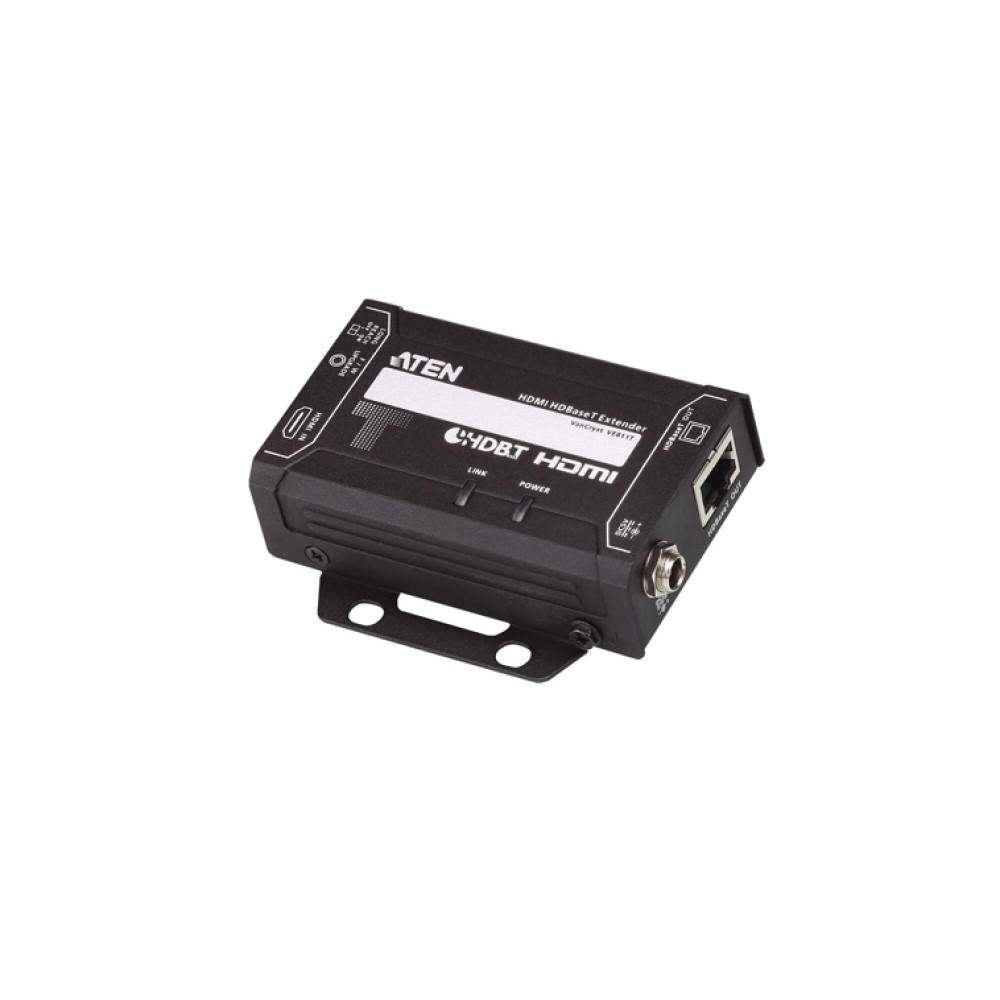

VE811

IRコントロール対応HDMIエクステンダー

主な製品特長

ツイストペアケーブル1本で長距離伝送可能なHDBaseT準拠
HDBaseTロングリーチモード - HDMI信号をツイストペアケーブル1本で解像度1080pで最大150m延長可能
HDMI(3D, Deep Color, 4K（*）、HDCP 2.2準拠
解像度（延長距離） - カテゴリ6aケーブル使用時は最大4K※（100m)、カテゴリ5e/6ケーブル使用時は最大4K（*）(70m)
CEC準拠 - リモコン1台でHDMIデバイス同士の通信・制御が可能
ワイドスクリーン対応
プラグアンドプレイ - ソフトウェア不要
8KV/15KV ESD保護および1KVサージ保護
ラックマウント対応

*）STPケーブルまたはATEN製HDBaseTアライアンス推奨カテゴリ6 SF/UTPケーブル（型番:2L-2910)のご使用を推奨します。
*)ソースデバイスとの接続用HDMIケーブルは同梱されていません。型番2L-7D02H-1を別途ご購入ください。

対応する4K解像度は、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。

最大5年オプション保証対応

3年保証

HDBaseT

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番

VE811は、1系統の4K※のHDMI信号を1本のカテゴリ6aケーブルやATEN製HDBaseTアライアンス推奨カテゴリ6 SF/UTPケーブル（型番:2L-2910)で、最大100m延長できるHDBaseT対応HDMIツイストペアケーブルエクステンダです。

VE811は、3D、Deep Color、HDロスレスオーディオフォーマット、CECパススルーのHDMI仕様に準拠し、最大解像度4K※、Dolby Digital 5.1、DTS HD audioに対応しています。さらに、ロングリーチモード機能により、HDMI信号をツイストペアケーブル1本で、最大150m延長できます。

また、VE811は非常にコンパクトなので、設置場所を選びません。会議室等、高品質なHDMI映像を長距離延長する必要がある環境に最適な製品です。

対応する4K解像度は、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。

		VE811R	VE811T
デバイス接続数		ー	1
ビデオ入力	インターフェース	ー	HDMIタイプA　メス×1
	インピーダンス	ー	100 Ώ
	最大距離	ー	ソースデバイスとの最大距離：2 m
ビデオ出力	インターフェース	HDMIタイプA　メス×1	ー
ビデオ出力	インピーダンス	100 Ώ	ー
オーディオ	入力	ー	HDMIタイプA　メス×1
オーディオ	出力	HDMIタイプA　メス×1	ー
コネクタ	ユニット間	RJ-45×1	RJ-45×1
	ファームウェアアップグレード	ミニジャック×1	ミニジャック×1
	電源	ロック式DC電源ジャック×1	ロック式DC電源ジャック×1
ビデオ	解像度/距離	カテゴリ6aケーブル、ATEN製カテゴリ6ケーブル（型番:2L-2910)使用時:4K※/100m、1080p/100m カテゴリ5e/6ケーブル使用時: 4K※/70m、1080p/100m	カテゴリ6aケーブル、ATEN製カテゴリ6ケーブル（型番:2L-2910)使用時:4K※/100m、1080p/100m カテゴリ5e/6ケーブル使用時: 4K※/70m、1080p/100m
	最大データ伝送速度	10.2Gbps	10.2Gbps
	最大ピクセルクロック	340 MHz	340 MHz
	規格準拠	HDMI (3D, Deep Color, 4K※) 、 HDCP 2.2、CEC	HDMI (3D, Deep Color, 4K※) 、 HDCP 2.2、CEC
	最大距離	カテゴリ6aケーブル、ATEN製カテゴリ6ケーブル（型番:2L-2910)使用時：最大100m (4K※、1080p) カテゴリ5e/6ケーブル使用時：最大100m (1080p)、70m(4K※) ロングリーチモード有効時：最大150m（1080p）	カテゴリ6aケーブル、ATEN製カテゴリ6ケーブル（型番:2L-2910)使用時：最大100m (4K※、1080p) カテゴリ5e/6ケーブル使用時：最大100m (1080p)、70m(4K※) ロングリーチモード有効時：最大150m（1080p）
スイッチ	ロングリーチモードスイッチ	スライドスイッチ(ON/OFF)×1	スライドスイッチ(ON/OFF)×1
LED	ビデオ出力	レッド×1（点灯：HDCP対応、点滅：HDCP非対応）	ー
	リンク	レッド×1	レッド×1
	電源	グリーン×1	グリーン×1
電源入力	電源アダプタ	型番：0AD8-0F05-26MG 入力：AC 100～240V 50/60Hz 出力：DC5V 2.6A	型番：0AD8-0F05-26MG 入力：AC 100～240V 50/60Hz 出力：DC5V 2.6A
消費電力		DC5V:3.77W:18BTU DC5V:3.84W:18BTU	DC5V:3.77W:18BTU DC5V:3.84W:18BTU
動作環境	動作温度	0～40℃	0～40℃
	保管温度	-20～ 60℃	-20～ 60℃
	湿度	0～80% RH、結露なきこと	0～80% RH、結露なきこと
ケース	ケース材料	メタル	メタル
	重量	0.17 kg ( 0.37 lb )	0.16 kg ( 0.35 lb )
	ブラケット付サイズ(W×D×H)	87×73×25 mm	87×73×25 mm
	ブラケット無サイズ(W×D×H)	82×52×24 mm	82×52×24 mm
同梱品		電源アダプター×2 クイックスタートガイド×1	電源アダプター×2 クイックスタートガイド×1

対応ATEN製品

対応VanCryst製品	《HDMIケーブル抜け防止ホルダー》 2X-EA12 《ラックマウントキット》 VE-RMK1U
対応ケーブル	《HDMIケーブル》 2L-7D02H-1 《カテゴリ6 STPケーブル》 2L-NS06xxxシリーズ《HDBaseTアライアンス推奨カテゴリ6 SF/UTPケーブル》 2L-2910

対応する4K解像度は、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。

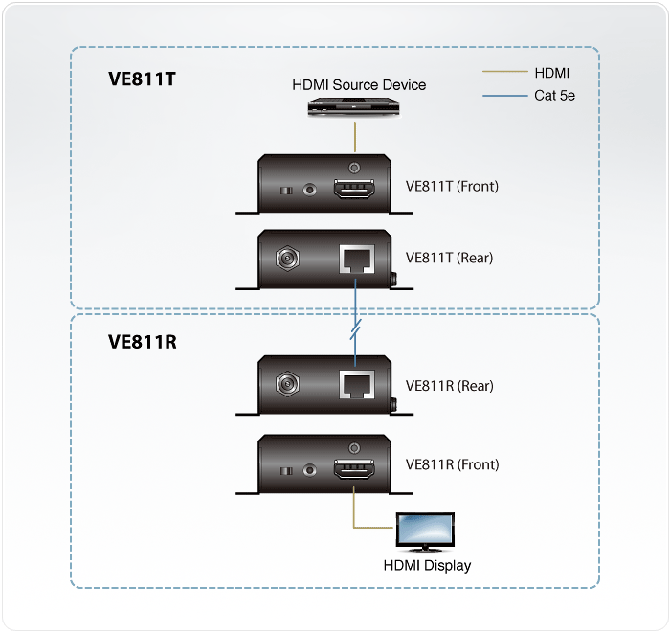

構成図

VE811T	HDMIツイストペアケーブルエクステンダ
VE811R	HDMIツイストペアケーブルエクステンダ
