ATEN

CE840

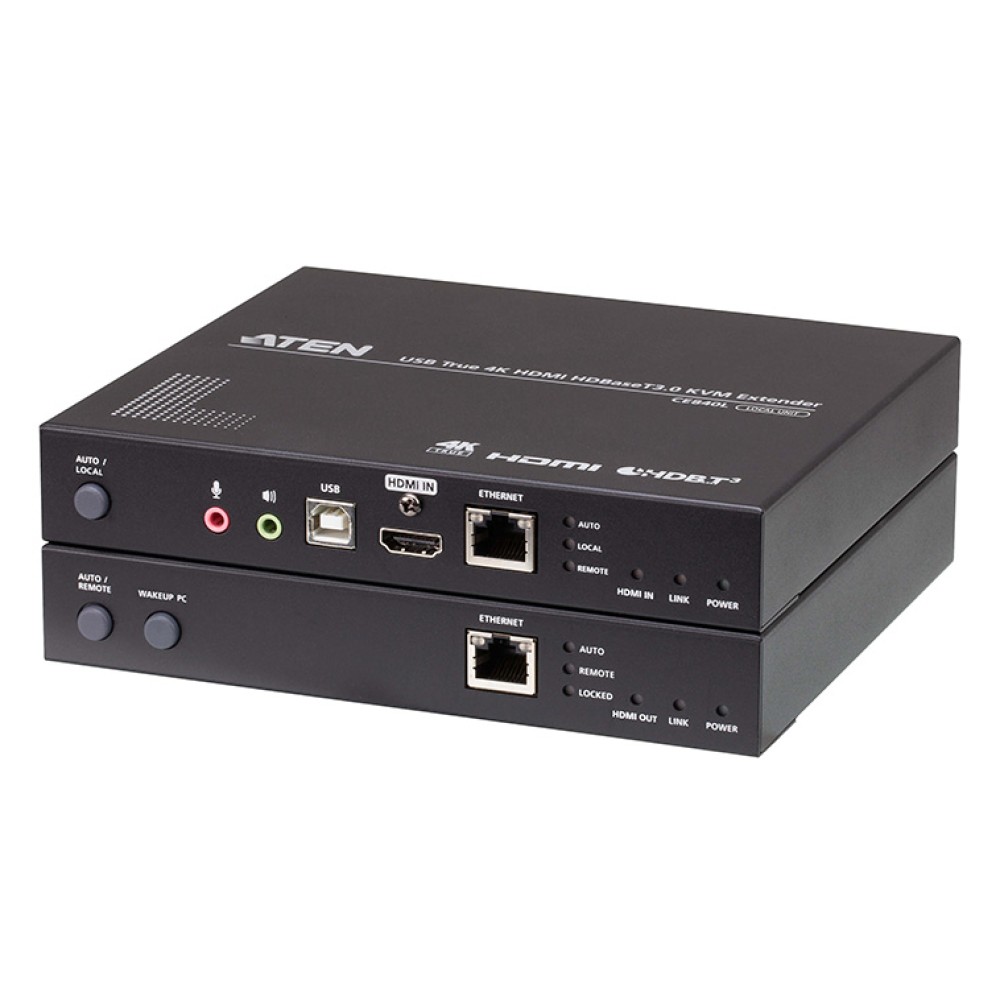

USB HDMI HDBaseT 3.0 KVMエクステンダー (True 4K @ 100m)

主な製品特長

HDBaseT 3.0テクノロジー対応 – 1本のCat6Aケーブル (ATEN 2L-2920を推奨) でビデオ、オーディオ、USB、RS-232C、およびイーサネットの各信号を延長送信可能
優れたビデオ品質 – HDR10+と、100mで最大True 4K (3840×2160 @ 60Hz 4:4:4 および 4096×2160 @ 60Hz 4:4:4) までの解像度をサポート
デュアルコンソール操作 – ローカル/リモートユニットの両方でUSBキーボード、マウス、HDMIディスプレイのコンソールを接続してPC操作可能
USB 2.0拡張ポート – ローカル/リモートユニットの両方でキーボード・マウス以外にUSB 2.0周辺装置を接続可能な汎用ハブポートを2個ずつ搭載

最大5年オプション保証対応

3年保証

RoHS指令準拠

HDBaseT

HDMI

True 4K

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番

CE840 USB HDMI HDBaseT 3.0 KVMエクステンダーは最新のHDBaseT 3.0技術により、1本のHDBaseT製品向けCat6Aケーブル (ATEN 2L-2920 Cat6Aケーブルを推奨) で、非圧縮True 4K HDMIビデオ、ステレオオーディオ、USB、イーサネット、RS-232の各信号を最大100m延長します。

True 4K (3840×2160 @ 60Hz 4:4:4 および 4096×2160 @ 60Hz 4:4:4) を非圧縮で最大100m延長
ローカルユニットにもコンソール用USBポートを備え、ローカル/リモートの2か所でPC操作可能
HDR+、LPCM 7.1CH、Dolby TrueHD、Dolby Digital Plus、DTS-HD Master Audio

特長

HDBaseT 3.0テクノロジー対応 – 1本のCat6Aケーブル (ATEN 2L-2920を推奨) でビデオ、オーディオ、USB、RS-232C、およびイーサネットの各信号を延長送信可能
優れたビデオ品質 – HDR10+と、100 mで最大True 4K (3840×2160 @ 60Hz 4:4:4 および 4096×2160 @ 60Hz 4:4:4) までの解像度をサポート
HDCP 2.3および2.2準拠
デュアルコンソール操作 – ローカル/リモートユニットの両方でUSBキーボード、マウス、HDMIディスプレイのコンソールを接続してPC操作可能
USB 2.0拡張ポート – ローカル/リモートユニットの両方でキーボード・マウス以外にUSB 2.0周辺装置を接続可能な汎用ハブポートを2個ずつ搭載
HDMIエンベデッドオーディオ、LPCM 7.1CH、Dolby TrueHD、Dolby Digital Plus、DTS-HD Master Audioをサポート
ESD静電気放電保護 – 接触 8kV、空中 15kV
ファームウェアアップグレード可能
ソフトウェア、ドライバ不要
ラックマウント対応

	CE840L	CE840R

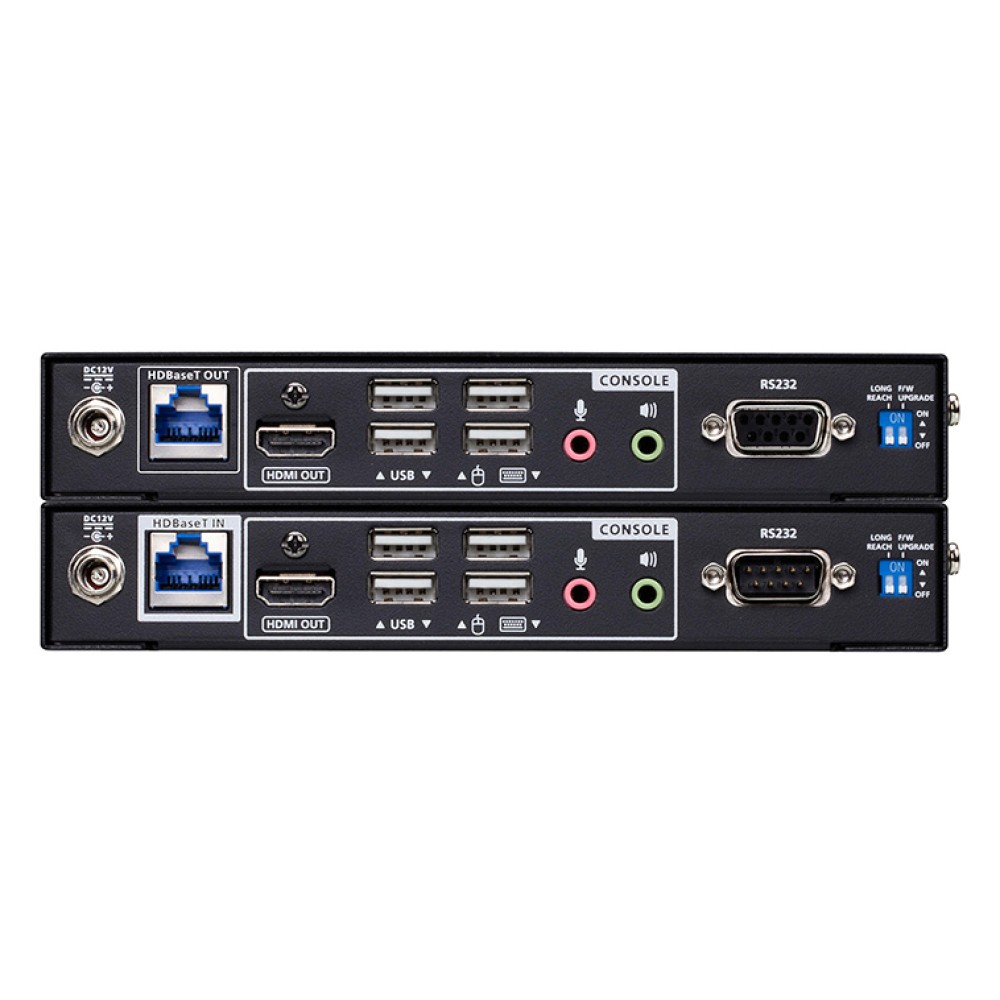

コネクター
コンソールポート	HDMI メス×1 (Black) USB Type-A メス×4※ ステレオミニジャック×1 (Green) ステレオミニジャック×1 (Pink) キーボード・マウス用×2個、USB 2.0周辺装置用×2個	HDMI メス×1 (Black) USB Type-A メス×4※ ステレオミニジャック×1 (Green) ステレオミニジャック×1 (Pink) 1Gb Ethernet RJ-45 メス×1 (Black) キーボード・マウス用×2個、USB 2.0周辺装置用×2個
KVMポート	HDMI メス×1 (Black) USB Type-B メス×1 (White) ステレオミニジャック×1 (Green) ステレオミニジャック×1 (Pink) 1Gb Ethernet RJ-45 メス×1 (Black)	N/A
RS-232C	DB-9ピンメス×1	DB-9ピンオス×1
電源	ロック式DC電源ジャック×1
ユニット間	RJ-45 メス×1 (黒, HDBaseT)
解像度
最大データ伝送速度	18Gbps
最大ピクセルクロック	600MHz
規格準拠	HDMI (Deep Color, 4K/60Hz); 4K HDR+ HDCP 2.3 Consumer Electronics Control (CEC)※ CEC信号はローカル - リモートユニット間のHDMI通信のみ対応しています。ローカルHDMIコンソール出力ではサポートしておりません。
最大解像度	4,096×2,160 @ 60Hz (4:4:4) 3,840×2,160 @ 60Hz (4:4:4)
最大解像度/延長距離	4K×2K @ 60Hz (4:4:4) 最大 100m (HDBaseT 3 認定 Cat6a U/FTPケーブル以上/ATEN 2L-2920 Cat6aケーブル) 4K×2K @ 30Hz (4:4:4) 最大 50m (HDBaseT 認定 Cat6ケーブル/ATEN 2L-2910 ケーブル)
LED
電源	1 (Green)
リンク	1 (Orange)
解像度	HDMI in (Orange)×1	HDMI out (Orange)×1
コンソールステータス	3×ローカルUSBキーボード/マウス権限表示 (Green)	3×リモートUSBキーボード/マウス権限表示 (Green)
スイッチ
ロングリーチモードスイッチ	スライドスイッチ×1
ファームウェアアップグレード	スライドスイッチ×1
プッシュボタン
ウェイクアップボタン	N/A	プッシュボタン×1
操作モード選択	1×ローカルUSBキーボード/マウス権限ボタン	1×リモートUSBキーボード/マウス権限ボタン
消費電力	DC12V:7.36W:60BTU/h ワット単位の測定値は、外部負荷がない場合の装置の標準的な消費電力を示します。 BTU/h単位での測定値は、デバイスに完全に負荷がかかった状態の消費電力を示します。	DC12V:7.37W:60BTU/h ワット単位の測定値は、外部負荷がない場合の装置の標準的な消費電力を示します。 BTU/h単位での測定値は、デバイスに完全に負荷がかかった状態の消費電力を示します。
動作環境
動作温度	0～40˚C
保管温度	-20～60˚C
湿度	0～80% RH、結露なきこと
ケース
ケース材料	メタル
重量	0.82kg	0.81kg
サイズ (W×D×H)	17.82×15.60×2.88cm
注意	ロングリーチモードは今後のアップデートで実装予定となります
同梱品
同梱品	HDMI KVMケーブルセット (HDMI, USB, オーディオ; 1.8m) ×1 電源アダプター 0AD8-8F12-33MG×2 電源コード×2 マウント金具×2 クイックスタートガイド×1

入力解像度	640×480 @ 60/67/72/75Hz	720p 60Hz
	800×600 @ 56/60/72/75Hz	1080i 60Hz
	1024×768 @ 60/70/75Hz	640×480 60Hz (4:3)
	1280×800 @ 60Hz	576p 50Hz (4:3) / (16:9)
	1280×1024 @ 60/75Hz	720p 50Hz
	1400×1050 @ 60Hz	1080i 50Hz
	1440×900 @ 60Hz	1080p 24/25/30/50Hz
	1600×1200 @ 60Hz	3840×2160p 24/25/30/50/60Hz
	1680×1050 @ 60Hz	4096×2160p 24/25/30/50/60Hz
	1920×1080 @ 60/120Hz	3840×2160p 50Hz 4:2:0/60Hz 4:2:0
	1920×1200 @ 60Hz	4096×2160p 50Hz 4:2:0/60Hz 4:2:0
	1920×1200 @ 60Hz (ブランキング低減)	1920×1080 @ 144Hz
	1080p 60Hz	2560×1440 @ 144Hz
	480p 60Hz (4:3) / (16:9)

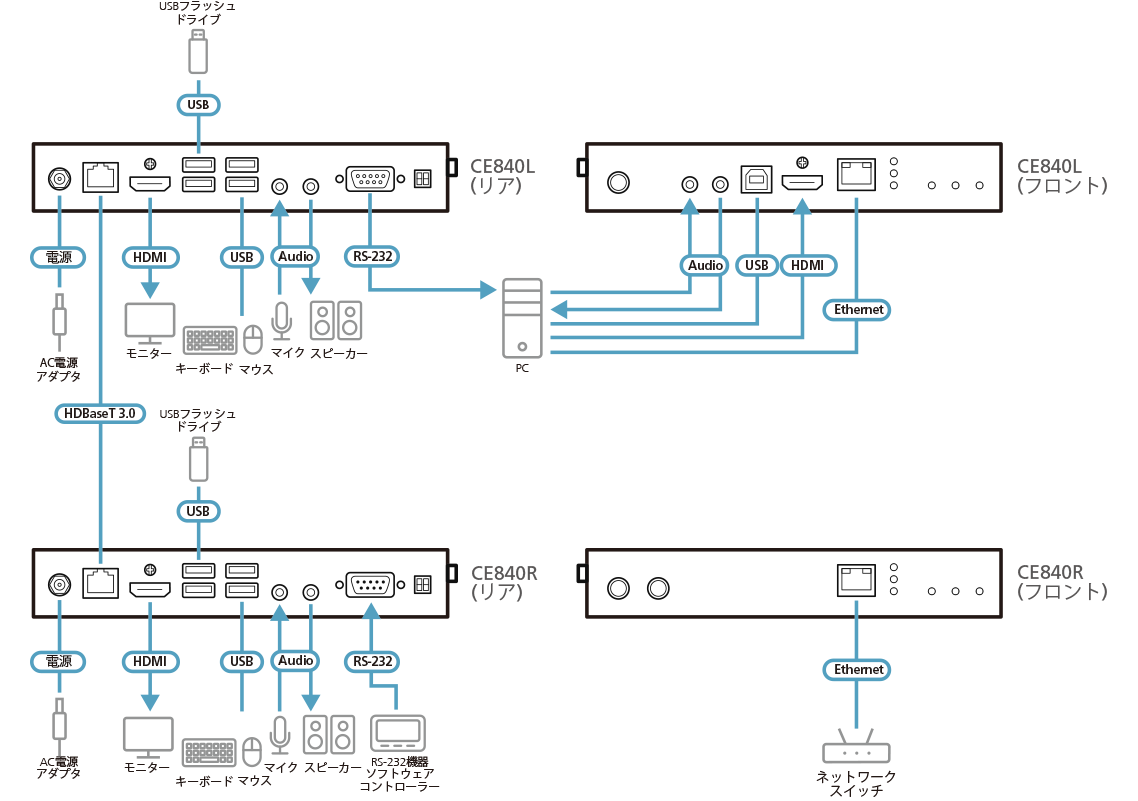

構成図

CE840	USB HDMI HDBaseT 3.0 KVMエクステンダー (True 4K @ 100m)
