ATEN

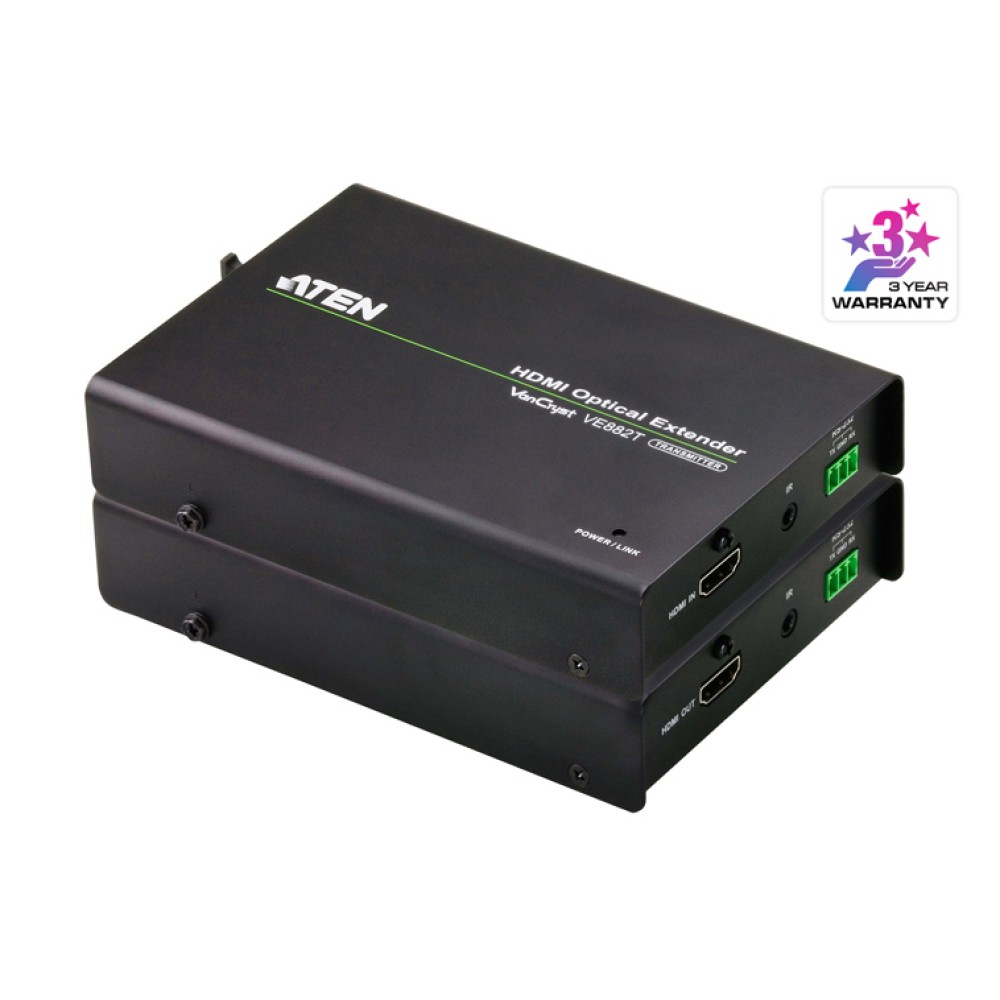

VE882

主な製品特長


  • HDMI、IR、RS-232の各信号を、光ファイバーケーブル1本で延長
  • 最大延長距離 - 600m
  • HDMI(3D, Deep Color)、HDCP準拠 - 信号速度最大3.125Gbits
  • 解像度 - 最大1080p @ 60Hz
  • ローカル/リモートのユニット間を1本の光ファイバーケーブルで接続
  • ワイド画面解像度対応
  • 8KV/15KV 静電放電防止機能搭載
  • タッチパネル、バーコードスキャナー等のシリアルデバイスが接続できるRS-232ポートを搭載
  • HDMIデバイスとディスプレイのいずれかをIRコントロールで制御可能
  • ラックマウント対応
  • ホットプラグ対応

※延長距離はメーカー環境での検証に基づくものです。

3年保証

RoHS指令準拠

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番


VE882は、HDMI信号を光ファイバーケーブルで長距離転送できるHDMIエクステンダです。本製品は、ローカルソースからのオーディオ/ビデオストリームデータを同期化して、3.125Gbps シングル光リンクで最大600m伝送します(解像度最大1080p)。また、本製品はHDMI信号に加えて、IR信号(リモコン双方向)や、RS-232シリアル信号(タッチパネル等)も、光ファイバーケーブル1本で延長を実現します。さらに、本製品はIRリモコン信号をを延長して、RS-232信号を双方向に転送することができます(最大115kbps)。これによって、タッチパネルやバーコードスキャナーといったシリアルデバイスを接続し、遠隔から操作することが可能になります。



機能 VE882T VE882R
コンピューター接続数 1 -

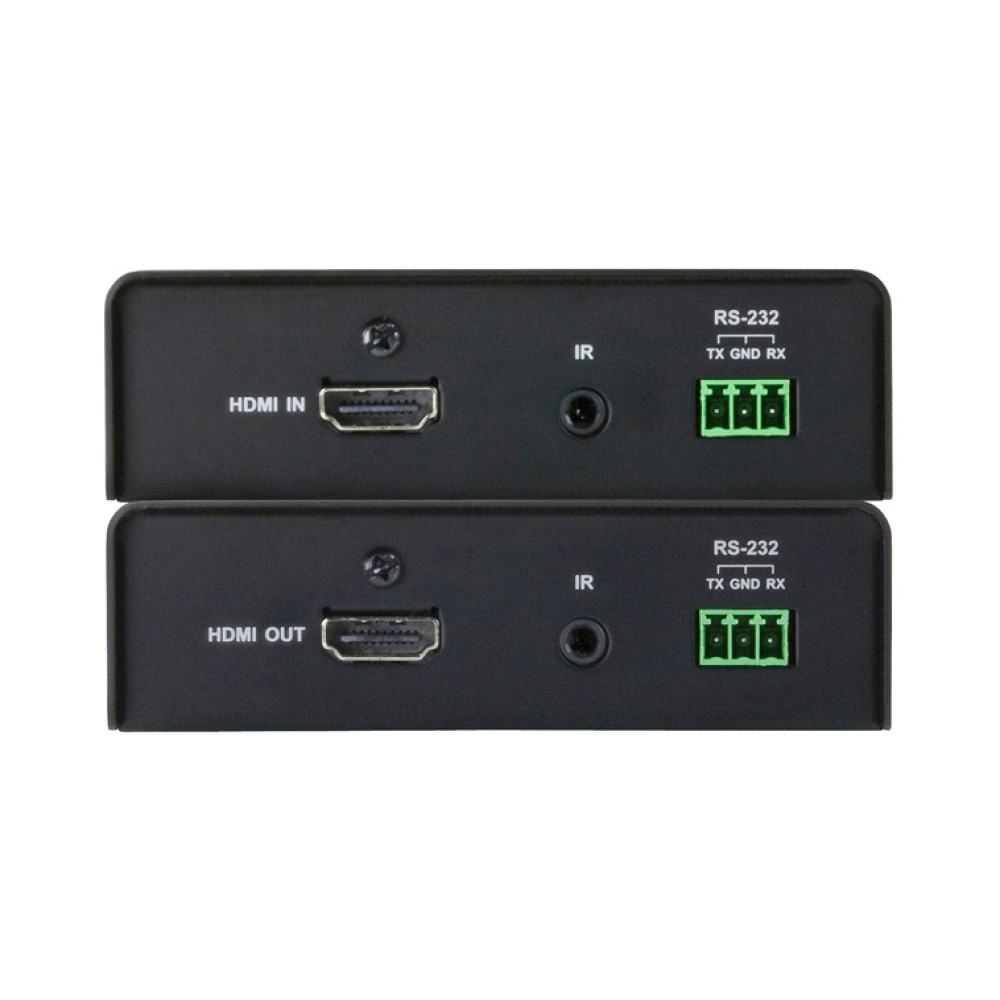

コネクター HDMI入力 HDMIタイプAメス×1 -
HDMI出力 - HDMIタイプAメス×1

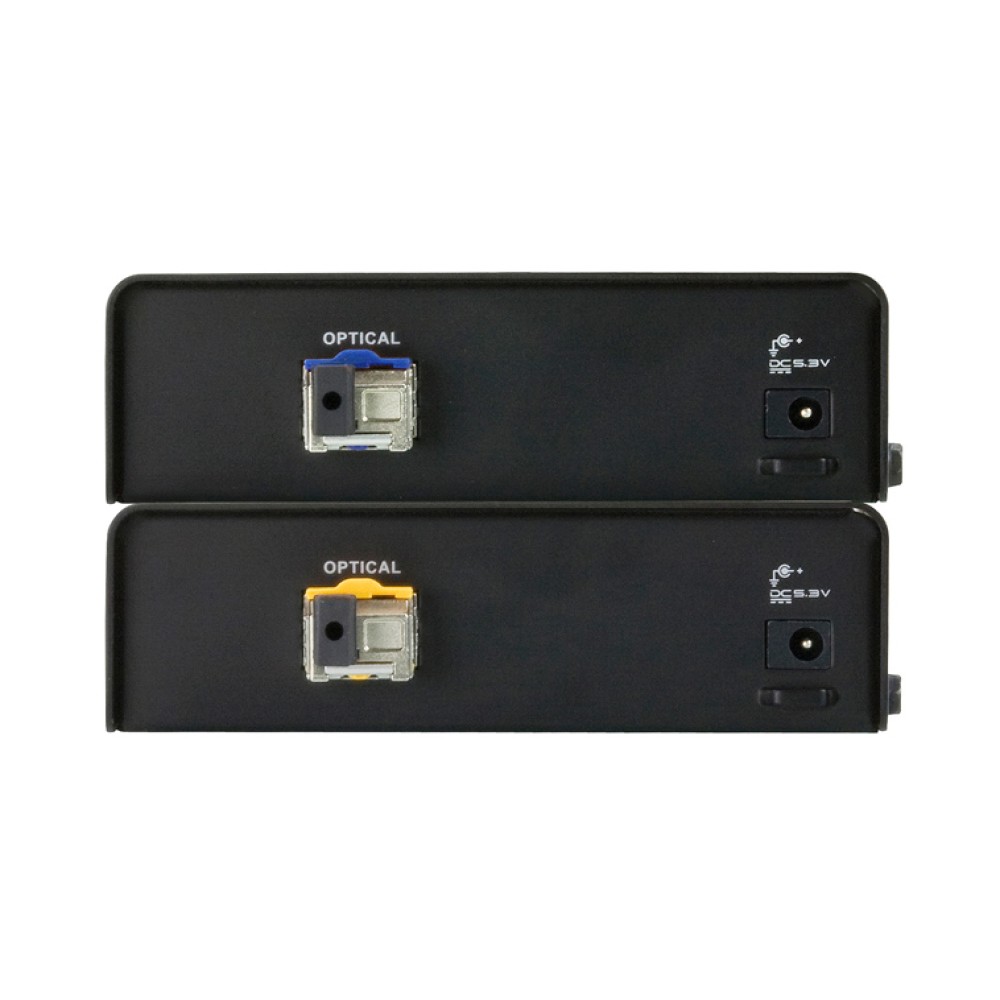

光入力/出力ポート LCシンプレックスコネクター (SFP)×1 (双方向)
RS-232ポート 3極着脱式ターミナルブロック×1
IR入力/出力ポート ミニオーディオジャック×1
電源ジャック DC電源ジャック×1
LED 電源/リンク グリーン×1
光ファイバー 作動距離 600m (シングルモード光ファイバー使用時)
波長 1310/1550 nm (シングルモード光ファイバー使用時)
データ転送速度 シングルファイバー : 1080p / 60Hz
(24ビット、3.125G bps)
電源仕様(アダプター) 型番:0AD8-0605-24EG
入力:AC 100~240V 50~60Hz
出力:DC5.3V / 2.4A
消費電力 5.6W 5.1W
動作環境 動作温度 0~50℃
保管温度 -20~60℃
湿度 0~80%RH、結露なきこと
ケース材料 メタル
重量 420g
サイズ(W×D×H) 141.7×103×31.2mm
同梱品 IRトランスミッター×1
IRレシーバー×1
マウントキット×1
電源アダプター×2
クイックスタートガイド×1

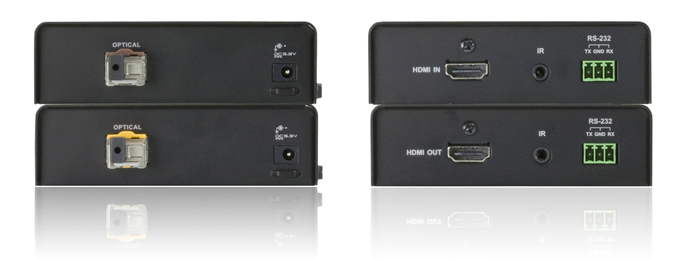

Detail

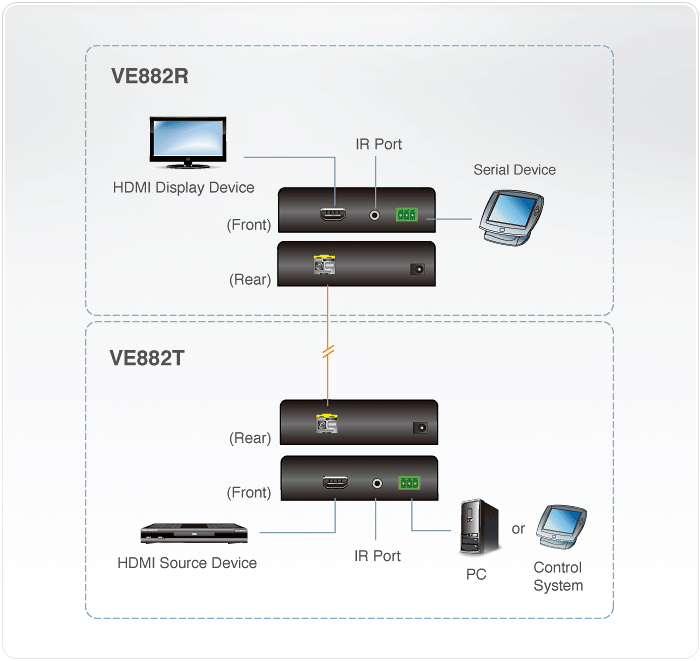

Diagram


VE882 光ファイバーHDMIエクステンダ
