VM0404H
4入力4出力オーディオ・ビデオマトリックススイッチャー
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- 最大4系統のHDMIソースを4系統のHDMIディスプレイに出力できるマトリックススイッチ
- ソースとディスプレイの切替はリモコンやフロントパネルのプッシュボタンで操作が簡単
- 同一機種とのカスケード接続で、最大64のHDMIソース/ディスプレイの使用が可能。デジタルサイネージシステムへの活用に好適
- リアパネルの双方向対応RS-232Cシリアルポートでハイエンドシステムの操作を実現
- 電源状態検知機能 - HDMIデバイスの電源がOFFになると、電源が入っている次のデバイスに自動切替
- 延長距離 - 最大20m (24AWG HDMI標準ケーブル使用時) / 15m (28AWG HDMI標準ケーブル使用時)*
- 解像度 - HDTV解像度 480p、720p、1080i、1080p(1,920×1,080)対応。VGA、SVGA、SXGA、UXGA、WUXGA(1,920×1,200)対応
- 最大データ信号速度2.2Gbit－1080p対応のディスプレイにおける表示が可能
- リフレッシュレート - 最大60Hz
- HDMI1.3b準拠。HDCP1.1準拠
- HDMIフォーマット12bit Deep Color対応
- HDMI CEC 準拠
- ドルビーTrue HDおよびDTS HD Master Audio対応
- DDC互換
- メタルケース
- ラックマウント対応
* 延長距離はメーカー環境での検証に基づく数値です。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
VM0404Hは、4入力4出力のマトリックス型HDMI分配器です。本製品の使用により、最大4系統のHDMIソースを4系統のHDMIディスプレイに転送することができます。製品本体には4台のHDMIデバイス(HDビデオカメラ、CATV/衛星放送チューナー、DVD/Blu-rayプレーヤー、ホームシアターPC、スタンドアロンのストリーミングメディアプレーヤー、ゲーム機)を、4台のHDMIモニター、ディスプレイ、プロジェクター、TVに同時に接続することができます。HDMIソースやディスプレイの切替は付属のリモコンやフロントパネルのプッシュボタンで操作が簡単。また、フロントパネルのLEDでは、各ディスプレイのソースデバイスを一目で確認できます。さらに、製品リアパネルのRS-232Cシリアルポートにシリアルデバイスを接続し、HDMIソースの表示切替やオーディオミュートのON/OFF操作をシリアルコマンドで制御可能。PCをはじめ、ホームシアターやホームオートメーションのソフトウェアを使用したシステムコントロールが実現できます。
| 機能 | VM0404H | |
|---|---|---|
| モニタ接続数 | ダイレクト接続 | 4 |
| 最大(カスケード) | 64 | |
| 入力用HDMIデバイス接続数 | 4 | |
| コネクタ | 入力(デバイス側) | HDMIタイプAメス×4 |
| 出力(モニター側) | HDMIタイプAメス×4 | |
| RS-232Cポート | DB-9メス×1 | |
| 電源ジャック | DC電源ジャック×1 | |
| LED | 選択 | グリーン×16 |
| VGA解像度 | HDTV 最大1080p / コンピューター 最大 WUXGA (1,920×1,200) | |
| 電源仕様(アダプタ) | 型番：0AD8-0605-24EG 入力：AC100～240V 50～60Hz 出力：DC5.3V 2.4A |
|
| 消費電力 | 9W | |
| 動作環境 | 動作温度 | 0～50℃ |
| 保管温度 | -20～60℃ | |
| 湿度 | 0～80%RH、結露なきこと | |
| ケース | メタル | |
| 重量 | 1.86kg | |
| サイズ(W×D×H) | 432×154×44 mm | |
| 同梱品 | IRリモコン×1 電源アダプタ×1 ラックマウントキット×1 ユーザーマニュアル×1 クイックスタートガイド×1 |
|

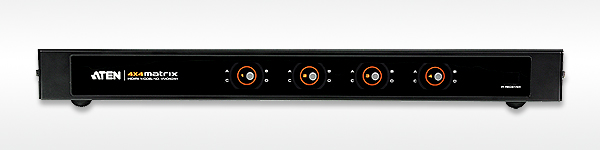

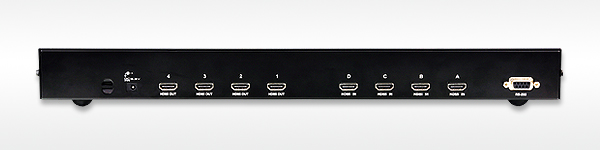

Detail

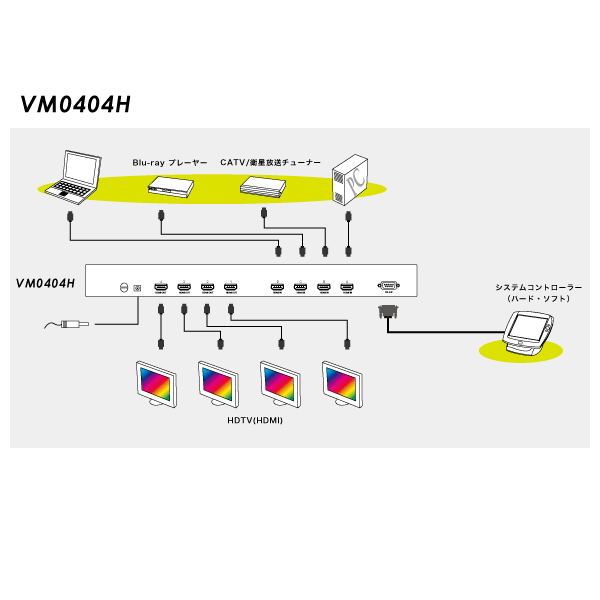

Diagram
| VM0404H | 4入力4出力マトリックス型HDMI分配器 |
|---|
