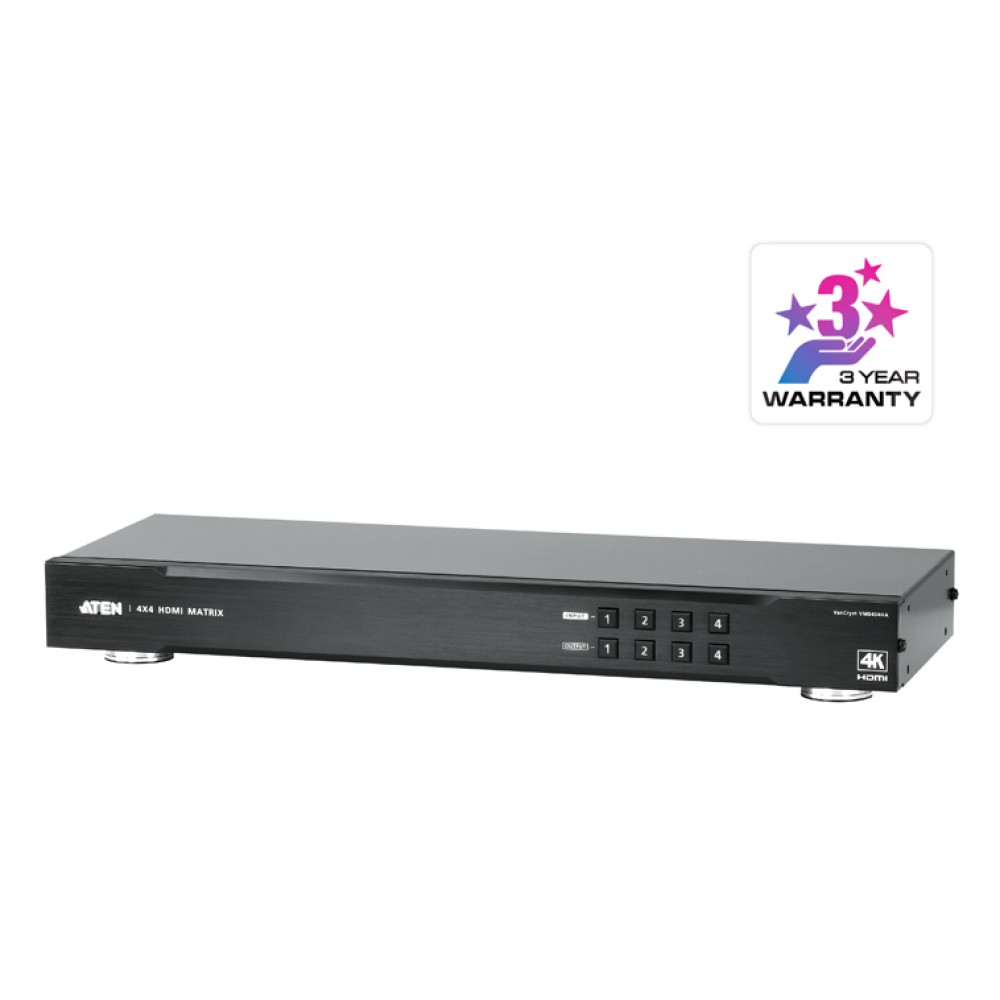

VM0404HA
4入力4出力マトリックス型HDMI分配器
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 4系統のHDMI信号を4系統にマトリックス分配切替
- 解像度 － 最大4K(*)
- EDIDエキスパート機能 － 自動/手動で適切なEDIDモードを選択可能

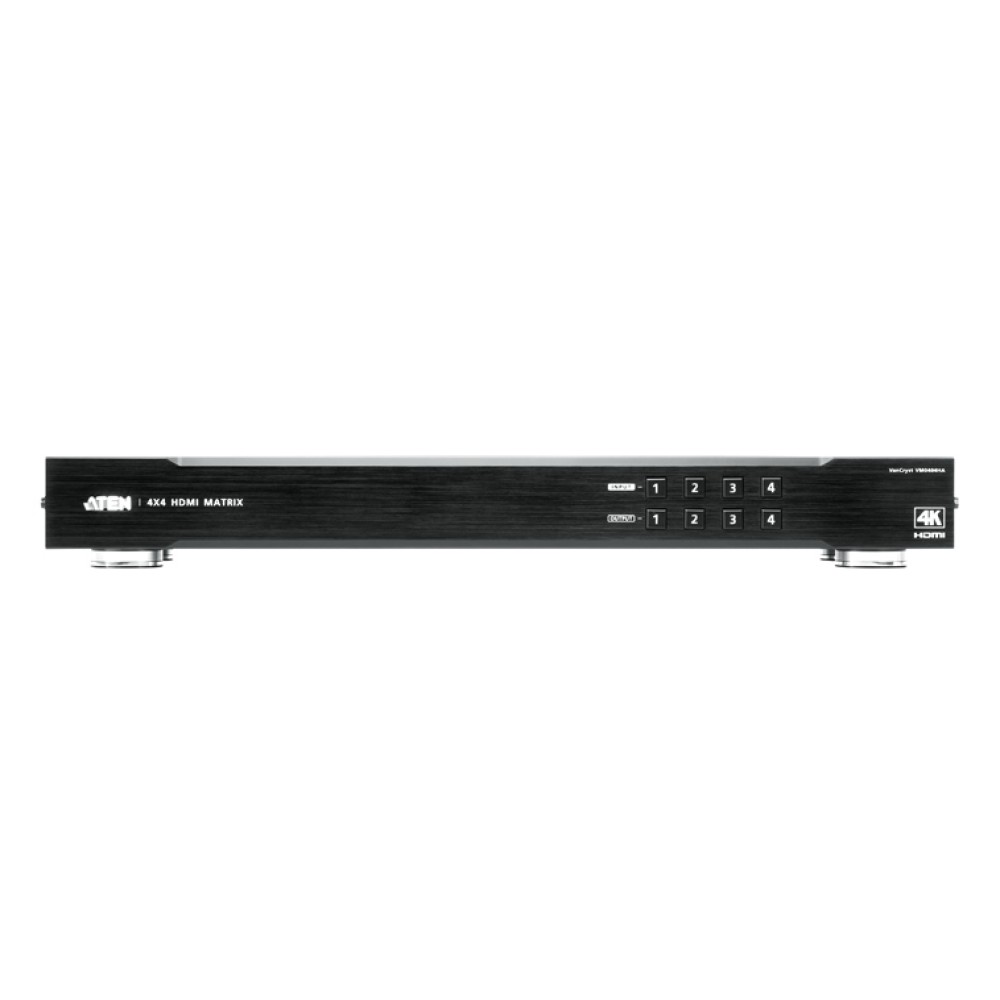

- ローカル側での操作 － フロントパネルのプッシュボタン、IRリモコン
- リモート側での操作 － RS-232C
- Dolby True HD および DTS HD Master Audio対応
- HDMI(3D、Deep Color、4K(*))HDCP1.4、CEC準拠
- HDMIケーブル抜け防止ホルダ(型番：2X-EA12)対応
- HDMI用ESD保護
- ファームウェアアップグレード対応
- ラックマウント対応
※ソースデバイスとの接続用HDMIケーブルは同梱されていませんので、型番2L-7D02H-1を別途ご購入ください。
(*) 対応する4K解像度は全て8bitカラーの条件で、3,840×2,160＠30Hz(4:4:4)、3,840×2,160＠60Hz(4:2:0)、4,096×2,160＠30Hz(4:4:4)、4,096×2,160＠60Hz(4:2:0)です。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
VM0404HAは、4系統のHDMI信号をマトリックス状に4系統に切替・分配できる、HDMIマトリックススイッチャーです。本製品は4K解像度(*)に対応。フロントパネルのプッシュボタンやIRリモコンを使用して、またはRS-232Cを経由して、4台のHDMIビデオソースと4台のHDMIディスプレイ間との信号の入出力の組み合わせをマトリックス状に切り替えることができるので、デバイスを自由に配置できます。
本製品は、教室やホール、デパートなど、様々な分野におけるコンテンツ表示に活用することができます。
(*) 対応する4K解像度は全て8bitカラーの条件で、3,840×2,160＠30Hz(4:4:4)、3,840×2,160＠60Hz(4:2:0)、4,096×2,160＠30Hz(4:4:4)、4,096×2,160＠60Hz(4:2:0)です。
| デバイス接続数 | 4(最大) | |
|---|---|---|
| ディスプレイ接続数 | 最大 | 4 |

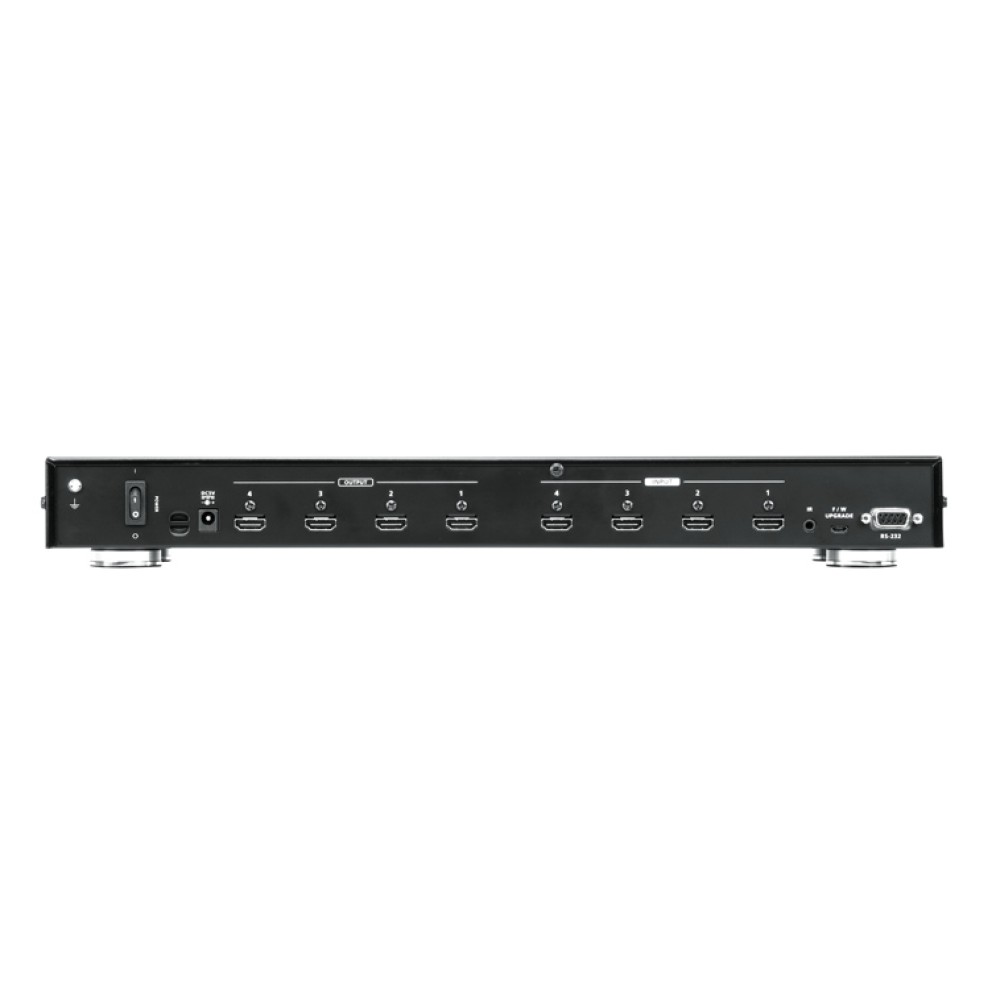

| ビデオ入力 | インターフェース | HDMIタイプA メス×4 |
| インピーダンス | 100 Ω | |
| 最大距離 | ソースデバイスとの最大距離：2 m | |
| ビデオ出力 | インターフェース | HDMIタイプA メス×4 |
| インピーダンス | 100 Ω | |
| 最大距離 | ディスプレイとの最大距離：15 m | |
| 制御 | RS-232C | コネクタ：DB-9ピン メス×1 ボーレート：19200、データビット：8、ストップビット：1、パリティ：無、フローコントロール：無 |
| IR | ミニジャック×1 | |
| USB | マイクロUSB×1 (ファームウェアアップグレード用) | |
| ビデオ | 最大解像度 | 最大4K(*) |
| 最大データ伝送速度 | 10.2 Gbps | |
| 最大ピクセルクロック | 340 MHz | |
| 規格準拠 | HDMI (3D、4K(*)、Deep Color)、HDCP 1.4、CEC | |
| EDID設定 | プリセット / ポート1 / リミックス | |
| 電源入力 | 電源アダプタ | 型番：0AD8-0005-26MG 入力：AC100V～240V 50/60Hz 出力：DC5V 2.6A |
| 電源 | コネクタ | DCジャック×1 |
| 消費電力 | 10.58 W | |
| 動作環境 | 動作温度 | 0～40℃ |
| 保管温度 | -20～60℃ | |
| 湿度 | 0～80％ RH、結露なきこと | |
| ケース | ケース材料 | メタル |
| 重量 | 2.02 kg ( 4.45 lb ) | |
| サイズ(W×D×H) | 438×163×44 mm | |
| 同梱品 | 電源アダプタ×1 IRリモコン(型番：2XRT-0106G)×1 IRレシーバ(型番：2XRT-0003G)×1 ラックマウントキット×1 クイックスタートガイド×1 | |
(*) 対応する4K解像度は全て8bitカラーの条件で、3,840×2,160＠30Hz(4:4:4)、3,840×2,160＠60Hz(4:2:0)、4,096×2,160＠30Hz(4:4:4)、4,096×2,160＠60Hz(4:2:0)です。

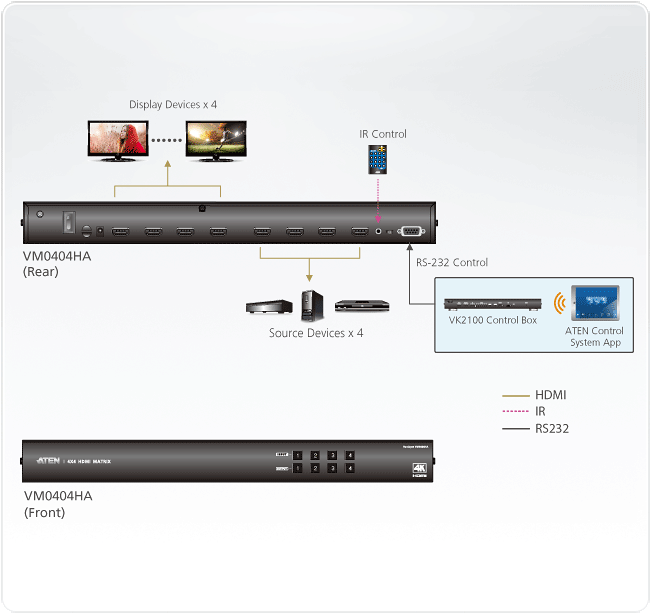

構成図
| VM0404HA | 4入力4出力HDMIマトリックススイッチャー (4K対応) 電源アダプタ×1, IRリモコン(型番：2XRT-0106G)×1, IRレシーバ(型番：2XRT-0003G)×1, ラックマウントキット×1, クイックスタートガイド×1 |
|---|
