ATEN

VM0808H

4入力4出力HDMIマトリックススイッチャー(True 4K対応)

販売終了

本製品は 販売を終了いたしました。

後継製品

主な製品特長


  • 8系統のHDMI信号を8系統にマトリックス分配切替
  • 長距離延長 - 最大20m(24AWG)の延長に対応
  • HDMI (3D、Deep Color)およびHDCP準拠
  • 複数のソースを複数のモニタに簡単切替
  • ローカル側での操作 - フロントパネルのLCDディスプレイ、チューナーダイヤルおよびプッシュボタン、IRリモコン、シリアルコントローラ
  • リモート側での操作 - ブラウザベースのGUI
  • 解像度 - HDTV解像度480p、720p、1080i、1080p (1,920×1,080)、VGA、SVGA、SXGA、UXGA、WUXGA (1,920×1,200)
  • Dolby True HDおよびDTS HD Master Audio対応
  • 信号速度 - 最大2.25ギガビット、解像度1080p対応
  • EDIDエキスパートテクノロジ - 異なるEDIDモード経由で異なる設定が可能
  • 電源状態検知機能 - HDMIデバイスの電源がOFFになると、電源が入っている次のデバイスに自動切替
  • ファームウェアアップグレード対応
  • ラックマウント対応

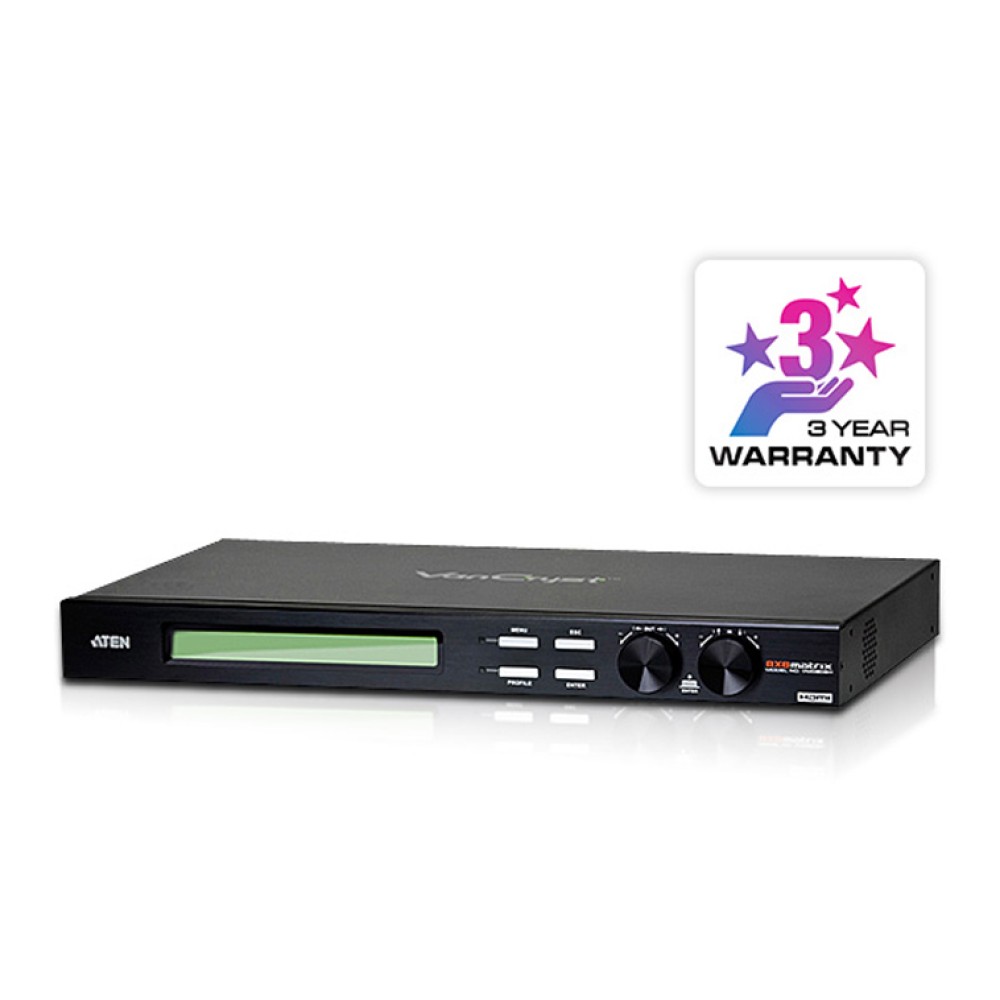

3年保証

RoHS指令準拠

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番


VM0808Hは、8系統のHDMI信号をマトリックス状に8系統に切替・分配できるHDMIマトリックススイッチャです。8台のHDMIビデオソースと8台のHDMIディスプレイ間との信号の入出力の組み合わせをマトリックス状に切替えることができるので、デバイスの配置も自由自在。様々な分野におけるコンテンツ表示に活用することができます。


機能 VM0808H

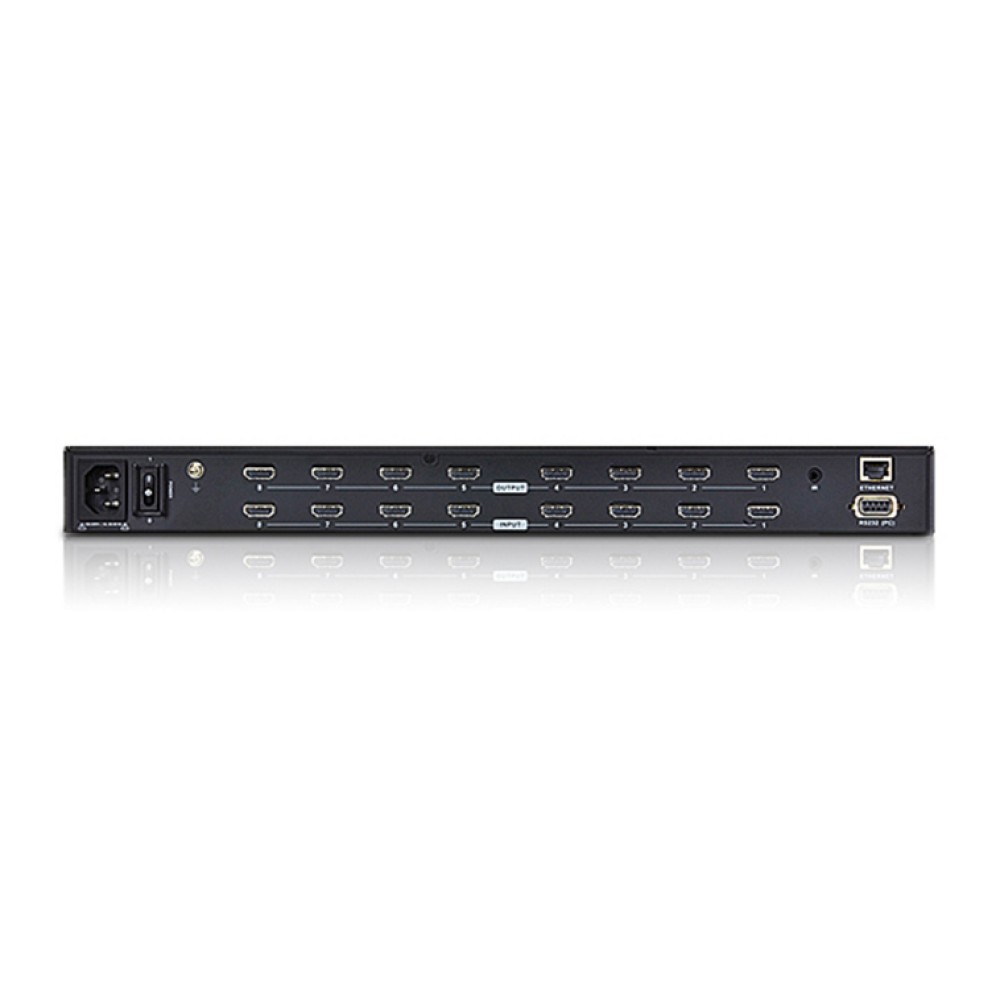

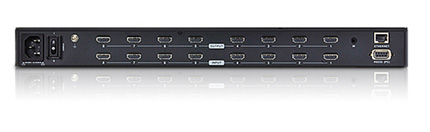

コネクター HDMI入力 HDMIタイプAメス×8
HDMI出力 HDMIタイプAメス×8
イーサネット RJ-45メス×1
IR入力ポート ミニステレオオーディオジャックメス×1
RS-232 DB-9ピンメス×1
電源ジャック 3極AC電源ソケット×1

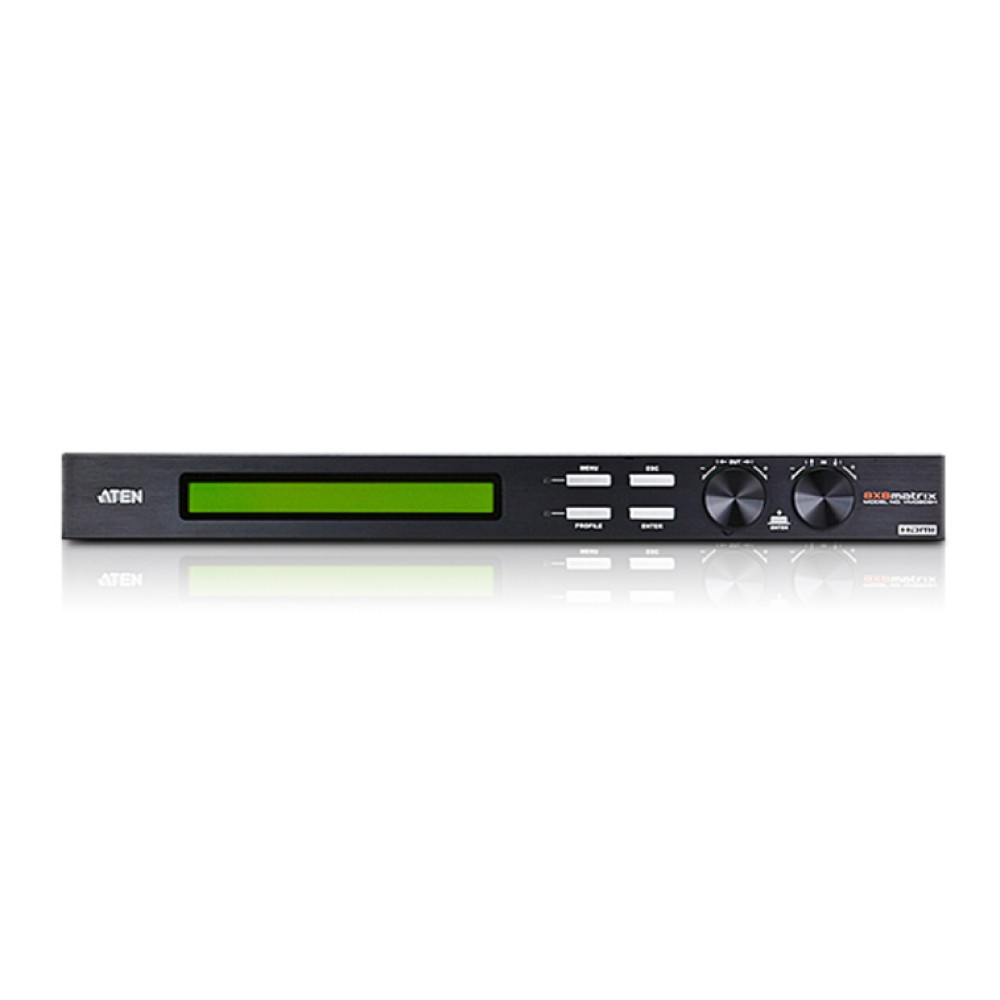

スイッチ In チューナーダイヤル×1
Out チューナーダイヤル×1
Esc プッシュボタン×1
Menu プッシュボタン×1
Profile プッシュボタン×1
Enter プッシュボタン×1
Power ロッカースイッチ×1
LED Menu グリーン×1
Profile グリーン×1
電源仕様 100V~240V
(日本仕様はPSE対応 3P/100V電源コードを同梱)
消費電力 120V, 32W
動作環境 動作温度 0~50℃
保管温度 -20~60℃
湿度 0~80%RH、結露なきこと
ケース メタル
重量 4.01kg
サイズ(W×D×H) 432.4×271.2×44 mm
同梱品 電源ケーブル×1
IRリモコン×1
IRレシーバー×1
ラックマウントキット×1
クイックスタートガイド×1


Detail

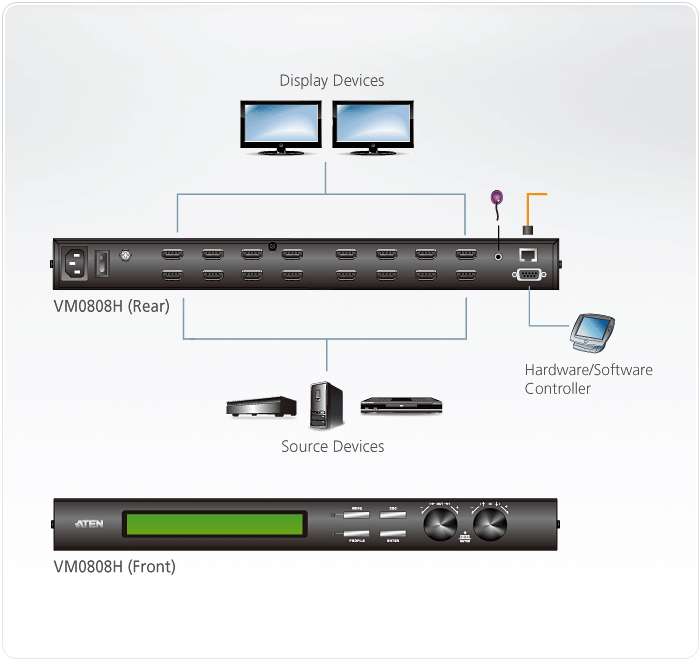

システム図


VM0808H 8入力8出力HDMIマトリックススイッチャー
