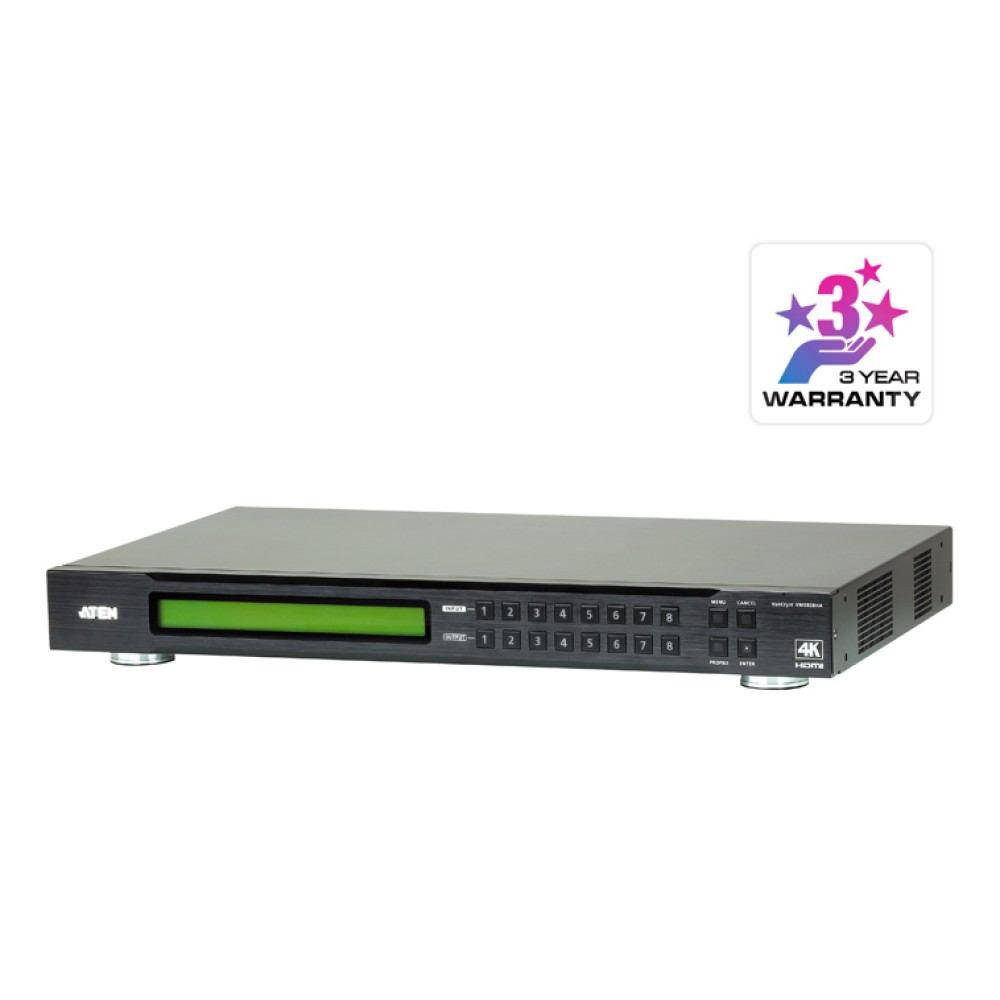

VM0808HA
8入力・8出力HDMIマトリックススイッチャー
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- 8系統のHDMI信号を8系統にマトリックス分配切替
- 解像度 - 最大4K※1
- EDIDエキスパート機能 - 自動/手動で適切なEDIDモードを選択可能
- ローカル側での操作 - フロントパネルのプッシュボタン、IRリモコン
- リモート側での操作 - ブラウザベースのGUI、RS-232
- Dolby True HDおよびDTS HD Master Audio対応
- 信号速度 - 最大3.4ギガビット、解像度4K※1対応
- HDMI (3D、Deep Color、4K※1）HDCP2.2、CEC準拠
- HDMIケーブル抜け防止ホルダー（型番：2X-EA12）対応
- HDMI用ESD保護
- ファームウェアアップグレード対応
- ラックマウント対応
- ソースデバイスとの接続用HDMIケーブルは同梱されていませんので、型番2L-7D02H-1を別途ご購入ください。
- 1 対応する4K解像度は全て8bitカラーの条件で、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
VM0808HAは、8系統のHDMI信号をマトリックス状に8系統に切替・分配できる、HDMIマトリックススイッチャーです。本製品は4K解像度※に対応。フロントパネルのプッシュボタンやIRリモコンを使用して、またはRS-232やイーサネット接続を経由して、8台のHDMIビデオソースと8台のHDMIディスプレイ間との信号の入出力の組み合わせをマトリックス状に切り替えることができるので、デバイスの配置も自由自在。わかりやすいGUIを採用しているので、リモートからWebブラウザを使用して、気軽に設定や機器の切替を行うことができます。
本製品は、教室やホール、デパートなど、様々な分野におけるコンテンツ表示に活用することができます。
- 対応する4K解像度は全て8bitカラーの条件で、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。
| デバイス接続数 | 8（最大） |
|---|---|
| モニター接続数 | 8（最大） |
| ビデオ入力 | |
| インターフェース | HDMIタイプ Aメス×8 |
| インピーダンス | 100 Ώ |
| 最大距離 | ソースデバイスとの最大距離：2 m |
| ビデオ出力 | |
| インターフェース | HDMIタイプ Aメス×8 |
| インピーダンス | 100 Ώ |
| 最大距離 | ディスプレイとの最大距離：15 m |
| ビデオ | |
| 最大解像度 | 4K※ |
| 最大データ伝送速度 | 10.2 Gbps |
| 最大ピクセルクロック | 340 MHz |
| 規格準拠 | HDMI (3D、4K※、Deep Color) HDCP 2.2 CEC |
| 最大距離 | 15 m |
| 制御 | |
| RS-232 | コネクター: DB-9ピン メス×1 ボーレート:19200、データビット:8、ストップビット:1、パリティ:無、 フローコントロール:無 |
| IR | ミニジャック×1 |
| イーサネット | RJ-45メス×1 |
| EDID設定 | プリセット / ポート1 / リミックス / カスタマイズ（EDIDウィザード対応） |
| 電源 | |
| コネクター | 3極AC電源ソケット×1 |
| 電源仕様 | AC 100～240V、50/60Hz、1A （日本仕様はPSE対応 3P/100V電源コードを同梱） |
| 消費電力 | 24W |
| 動作環境 | |
| 動作温度 | 0～40°C |
| 保管温度 | -20～60°C |
| 湿度 | 0～80% RH、結露なきこと |
| ケース | |
| ケース材料 | メタル |
| 重量 | 3.86 kg |
| サイズ(W×D×H) | 433×263×44 mm |
| 同梱品 | 電源コード×1 IRリモコン×1 IRレシーバー×1 ラックマウントキット×1 クイックスタートガイド×1 |
- 対応する4K解像度は全て8bitカラーの条件で、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。

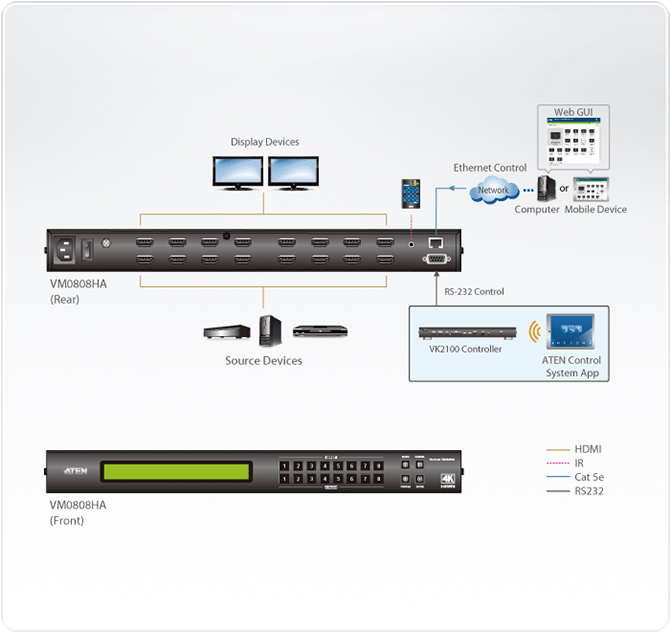

構成図
| VM0808HA | 8入力8出力HDMIマトリックススイッチャー（4K対応） |
|---|
