ATEN

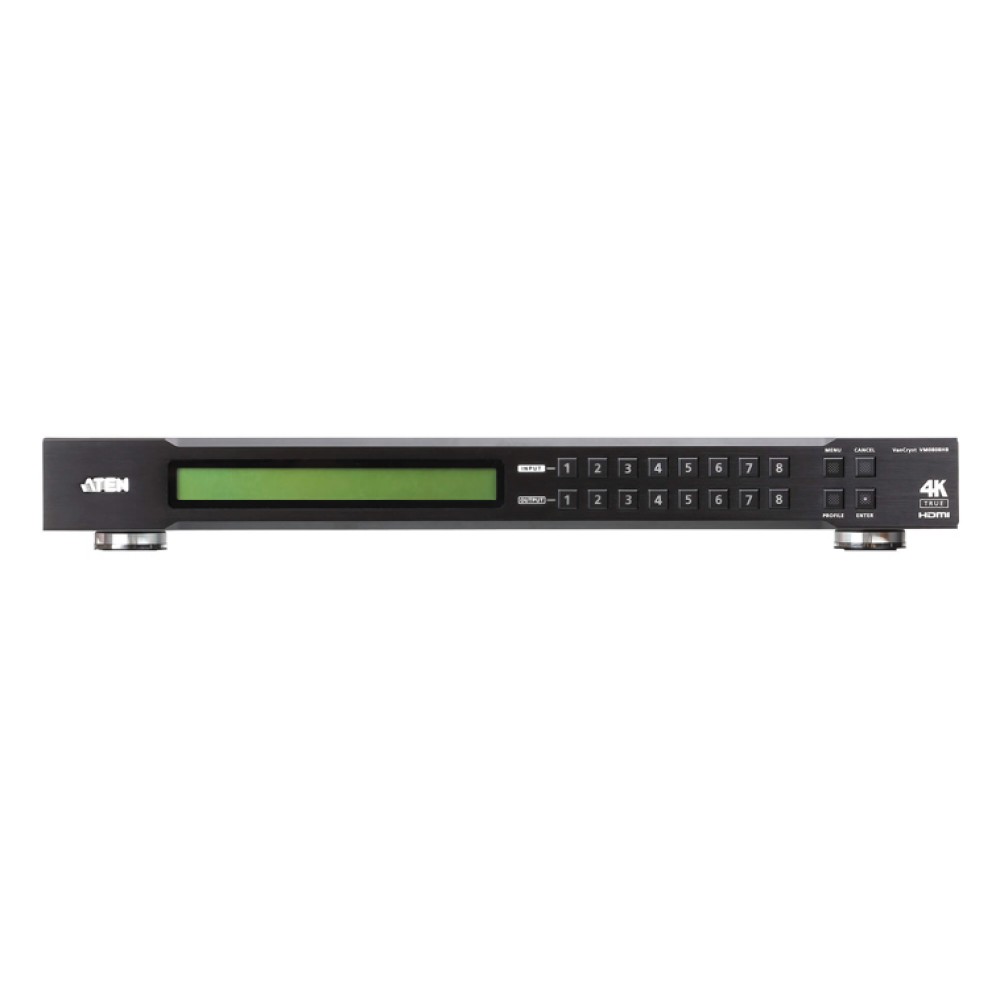

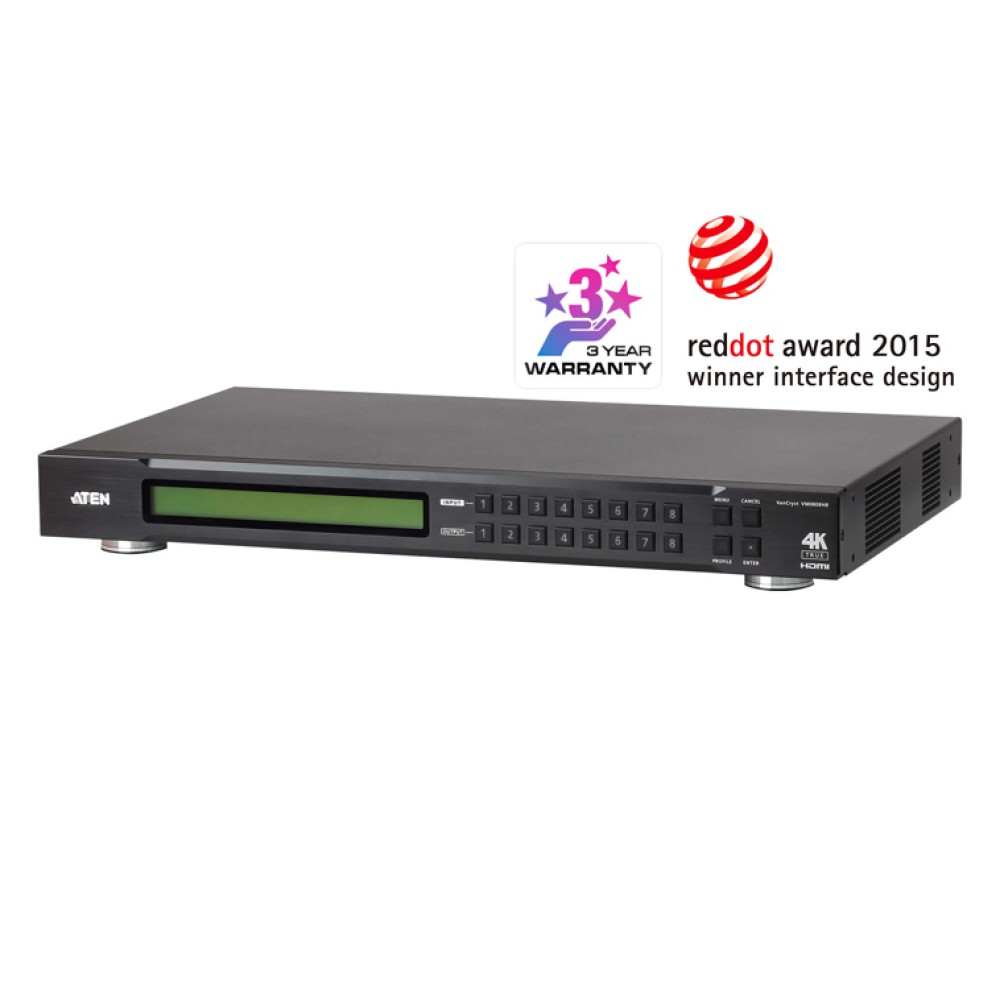

VM0808HB

8入力8出力HDMIマトリックススイッチャー(4K対応)

主な製品特長


  • 8系統のHDMI信号を8系統にマトリックス分配切替
  • True 4K対応 - 最大4,096×2,160/3,840×2,160@60Hz (4:4:4)
  • フロントパネルのプッシュボタン、IRリモート、RS-232コントロール、イーサネット接続によるシステム管理
  • EDIDエキスパート機能 - 最適なEDID選択を行いスムーズな起動と高品質なビデオ映像を実現し、異なるディスプレイ間もベストな解像度で表示可能
  • True 4K出力用シグナリングレート:最大6 Gbits
  • Dolby True HDおよびDTS HD Master Audio対応
  • HDMI (3D、Deep Color、4K)HDCP2.2、CEC準拠
  • ESD保護
  • HDMIケーブル抜け防止ホルダー(型番:2X-EA12)対応
  • ファームウェアアップグレード対応
  • ラックマウント可能(1U設計)

3年保証

RoHS指令準拠

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番


VM0808HBは、8系統のHDMI信号をマトリックス状に8系統に切替・分配できる、HDMIマトリックススイッチャーです。

本製品はTrue 4K解像度に対応。フロントパネルのプッシュボタンやIRリモコンを使用して、またはRS-232やイーサネット接続を経由して、8台のHDMIビデオソースと8台のHDMIディスプレイ間との信号の入出力の組み合わせをマトリックス状に切り替えることができるので、デバイスの配置も自由自在。わかりやすいGUIデザインを採用しているので、リモートからWebブラウザを使用して、気軽に設定や機器の切替を行うことができます。

本製品は、教室やホール、デパートなど、様々な分野におけるコンテンツ表示に活用することができます。

  • 対応するTrue 4K解像度は4,096×2,160/3,840×2,160@60Hz(4:4:4)です。
  • HDMI
  • 最大4,096×2,160@60Hz (4:4:4)
  • CEC
  • HDCP 2.2
  • EDID
  • Dolby True HD及びDTS HD Audio対応

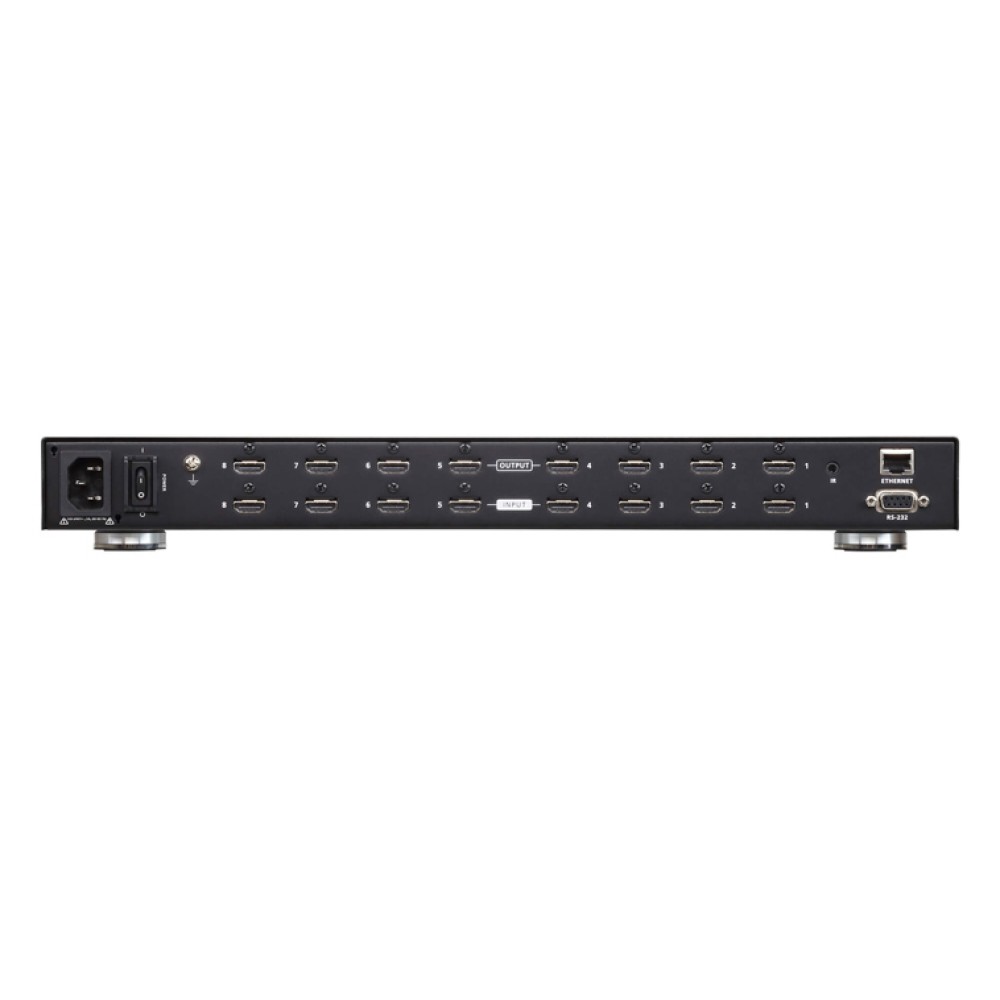

ビデオ入力
インターフェースHDMI Type A メス(Black)×8
インピーダンス100 Ω
最大距離1.8 m / 4K @ 60Hz (4:4:4)
ビデオ出力
インターフェースHDMI Type A メス(Black)×8
インピーダンス100 Ω
最大距離3m / 4K @ 60Hz (4:4:4)
15m / 1,920 x 1,200
ビデオ
最大データ伝送速度18 Gbps
最大ピクセルクロック600 MHz
規格準拠HDMI (3D, Deep Color, 4K)、HDCP 2.2準拠、CEC
最大解像度最大4,096×2,160 / 3,840×2,160 @60Hz(4:4:4)
制御
RS-232Cコネクター:DB-9メス(Blak)×1;
ボーレート:19,200、データビット:8、
ストップビット:1、パリティ:無、フローコントロール:無
IRミニステレオジャック メス (Black)×1
イーサネットRJ-45 メス×1
EDID設定EDIDモード:デフォルト/ポート1/リミックス/カスタマイズ(EDIDウィザードサポート)
コネクター
電源3極AC電源ソケット×1
電源入力
電源アダプター最大入力電源レート: AC100~240 V;50~60 Hz; 1.0A
消費電力AC110V:38.1W
AC220V:37.8W
動作環境
動作温度0~40°C
保管温度-20~60°C
湿度0~85% RH、結露なきこと
ケース
ケース材料メタル
重量3.99 kg
サイズ(W×D×H)437×163×44mm
同梱品電源コード×1
IRリモートコントロール×1
IRレシーバー×1
マウントキット×1
クイックスタートガイド×1

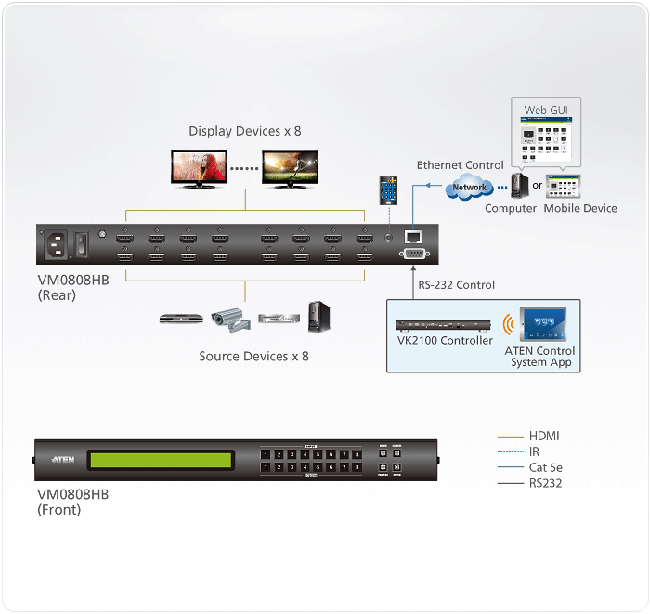

構成図


VM0808HB 8入力8出力HDMIマトリックススイッチャー(True 4K対応)
