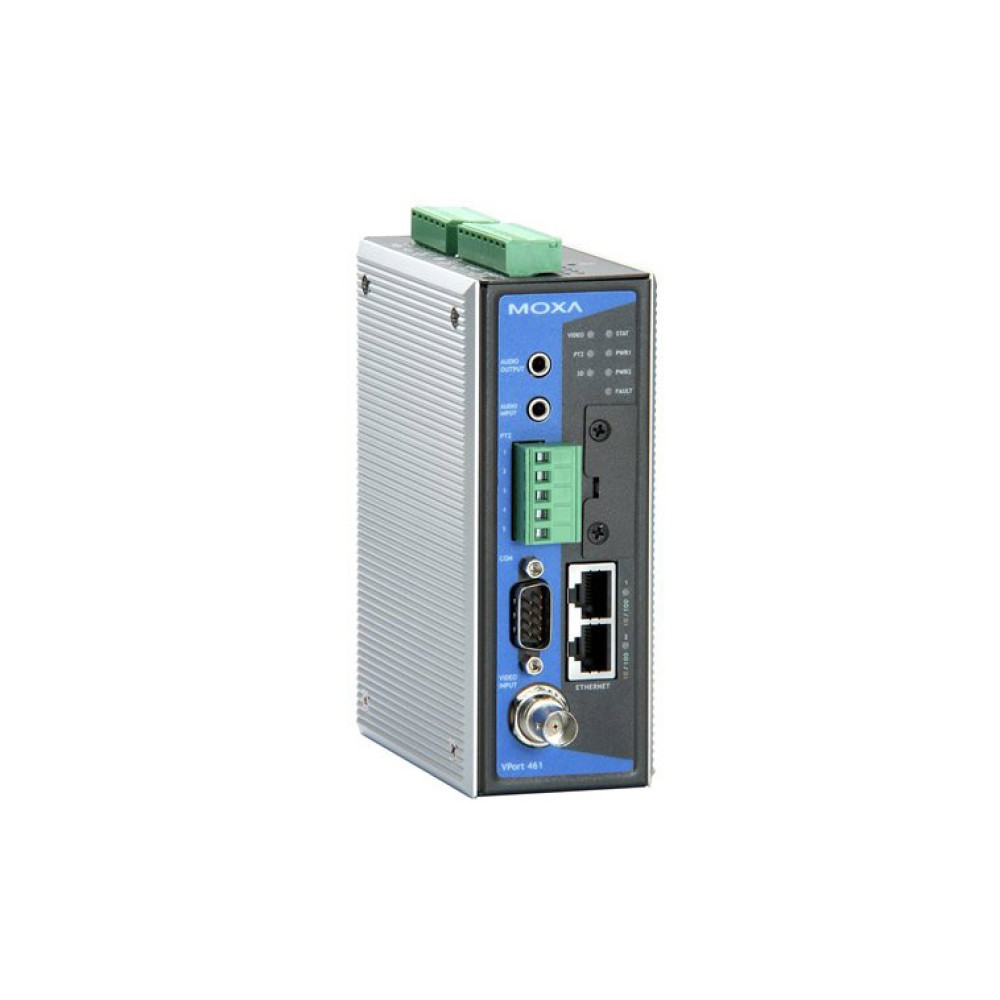

VPort 461-T

IP監視用1チャンネルH.264産業ビデオエンコーダー

販売終了

本製品は 販売を終了いたしました。

主な製品特長


  • H.264およびMJPEGのための3ビデオストリュームを同時に提供
  • ビデオストリューム最高30フレーム/sec @フルD1 (720×480)解像度
  • ビデオ遅延200ms以下
  • 2 イーサネットポート(カスケードおよびイーサネットポートリダンダンシ用)
  • ローカルストレージ能力(SDスロット)
  • 動作温度-40 ~ 75℃をサポートする産業用設計
  • 無償VPort SDK PLUSサポート
  • Moxa DynaStream™機能によるネットワーク効率のサポート
  • ONVIFによるオープン標準化と相互運用性のサポート
  • 高度なネットワークセキュリティのための802.1XおよびSSL/SSH(ファームウェアV4.0以降)
  • イーサネット経由で外部のシリアルデバイスを制御するための1 RS-232C/422/485 COMポート
  • リダンダント12/24 VDCおよび24 VAC電源入力による優れた信頼性の確保
  • 耐塵保護IP30メタルハウジング
  • 産業環境に適したDINレールマウンティングインストレーション
  • ハザードロケーションのためのUL508 (申請中)およびClass I, Div. 2 (申請中)認証
  • NEMA TS2, Section 2要件に適合

FCC

CE

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 型番
  • シリーズ
  • FAQ


メンテナンスが容易

VPort461は、現在の市場において優れたビデオ品質の提供と他のビデオ圧縮規格に比べて少ない帯域幅を使うH.264ビデオ圧縮アルゴリズムをベースとした1チャンネル産業用ビデオエンコーダです。更に、ビデオストリームの異なる必要条件を満たすためにVPort461は、同時にH.264およびMJPEG圧縮フォーマットによる最大3つのビデオストリームを提供できます。ユーザは、表示、録画または分析といった異なる役割のためのビデオストリームを得ることができます。VPort461は、堅牢な産業用設計により-40 ~ 75℃の動作温度、IP30フォームファクタ保護、産業用の各種の産業認証を取得しているため厳しい産業環境において安心して使用ができます。

VPort461は、ビデオ伝送の帯域幅消費を節減するMoxaの革新的なDynaStream™機能をサポートしています。DynaStream™は、システムおよびシステム管理者がビデオストリームの制御を可能としてビデオフレームレートの削減および増大を自動的に行うことができます。



ミッションクリティカルな産業環境に適した堅牢な設計

  • -40 ~ 75℃の動作温度
  • 2 イーサネットポート(カスケードおよびリダンダンシシ用)
  • 1 RS-232C/422/485 COMによるイーサネットを使って外部シリアルデバイスの制御
  • 優れた信頼性を提供するリダンダント12/24VDCおよび24VAC電源入力
  • 埃から保護をするIP30のメタルハウジング
  • 産業環境に最適なDINレールインストレーション
  • 厳しい環境に対応するUL508(申請中)およびClass I、Div. 2 (申請中)認証
  • NEMA TS2、Section 2要求条件に合致

効率的なネットワーク伝送と統合をサポートする高度なネットワークプロトコル

  • SCADAソフトウェアにより容易に通信が可能なModbus/TCP
  • 統合が容易な標準RTSP(real-time streaming protocol) ビデオストリーミング
  • 効率的なネットワーク伝送ができるマルチキャスト(IGMP)プロトコル
  • 容易にネットワーク管理ができるSNMPv1/v2c/v3 MIB II
  • ビデオストリームの伝送優先権をコンフィギュレーションできるQoS(ToS)
  • UPnP、DDNS、IPフィルタリングサポート

カスケードおよびポートリダンダンシをサポートする2イーサネットポート

VPort461は、カスケードにより複数台のVPort 461接続ができるビルトイン2 10/100 Mbpsイーサネットポートを備えています。カスケード機能により少ないスイッチポートの増設が可能となりまた、ケーブルレイアウト作業を抑えることができます。ポートリダンダンシは、ビデオ伝送中にプライオリティパスが障害となった場合、バックアップパスを構成します。


ネットワークがダウンしたときビデオをローカルのSDカードにストレージ

VPort461は、ローカルストレージ目的のためにSDカードソケット(V2.0)を備えています。ネットワークがダウンおよびビデオストリームが送信できなくなった際、イベントの記録をローカルにストレージすることができます。


PTZカメラ制御を容易にする透過的なPTZコントロール

VPort461は、RS-232C/422/485 PTZ制御の透過的な通信を実行するためにMoxaのリアルCOM技術を使用します。透過的なPTZ制御機能の利点は、PTZコントロールドライバをVPort製品に組み込む必要性を排除して直接PTZカメラを制御するためにレガシーのPTZコントロールパネルあるいはキーボードを使用することができます。


ビデオ
ビデオ圧縮 H.264 (MPEG4ポート10、AVC)、MJPEG
ビデオ入力 1 BNCコネクタ
ビデオ出力 イーサネット経由
NTSC/PAL オートセンシングまたはマニュアル
ビデオ表示 ・イメージサイズおよび品質の調整
・タイムスタンプおよびテキストオーバーレイ
ビデオストリーム 最大3ビデオストリーム提供(2 エンコーダ、H.264のための1 エンコーダ、その他H.264およびMJPEG用)
ONVIF 対応済み(バージョン詳細については、別途お問い合わせください。)
ビデオ解像度およびFPS (フレーム/秒)
音声
音声入力 1 ラインインまたはマイク(3.5mmフォーンジャック)
音声出力 1 ラインアウト(3.5mmフォーンジャック)
ネットワーク
プロトコル TCP、UDP、HTTP、SMTP、FTP、Telnet、NTP、DNS、DHCP、UPnP、RTP、RTSP、ICMP、IGMPv3、QoS、SNMPv1/v2c/v3、DDNS
イーサネット 2 10/100BaseT(X)オートネゴシエーション、RJ45ポート
シリアル
PTZポート 1 RS-232C/422/485ポート(ターミナルブロックコネクタ)、最大スピード115.2Kbps、15KV ESD保護
コンソールポート 1 RS-232C RJ45ポート
COMポート 1 RS-232C/422/485 (DB9/Fコネクタ)、最大スピード115.2Kbps、15KV ESD保護
GPIO
デジタル入力 2max. 8mA
High : +13 ~ +30V
Low : -30 ~ +3V
リレー出力 2max. 24VDC @1A
LED表示
STAT システムブート適切または不適切
PWR1 電源 1
PWR2 電源 2
Fault システムアラーム、電源障害、ビデオ損失またはネットワーク断に対応するコンフィギュレーションが可能
VIDEO ビデオ入力信号
PTZ PTZ制御信号
SD SDカードマウントまたはアンマウント
メカニカル
ハウジング メタル、IP30保護
重さ 900g
サイズ 52.98×135×105mm
マウンティング DINレールマウンティング、ウォールマウンティング(オプションキット)
電源
入力電圧 2×12VDC または24VDC/VAC電源入力(リダンダンシ用)
環境
動作温度 標準モデル : 0 ~ 60℃
ワイド温度モデル : -40 ~ 75℃
保管温度 -40 ~ 85℃
相対湿度 5 ~ 95% (結露なきこと)
認証
EMI FCC Part 15、CISPR (EN55022) class A
EMS EN61000-4-2 (ESD)、level 2
EN61000-4-3 (RS)、level 3
EN61000-4-4 (EFT)、level 3
EN61000-4-5 (Surge)、level 3
EN61000-4-6 (CS)、level 3
EN61000-4-8
EN61000-4-11
安全 UL508 (申請中)
ハザードロケーション UL/cUL Class I、Division 2、Groups A、B、C、D (申請中); ATEX Class I、 Zone 2、Ex nC IIC (申請中)
衝撃 IEC60068-2-27
落下 IEC60068-2-32
振動 IEC60068-2-6
交通管制 NEMA TS2
保証
保証期間 5年
詳細 Moxa社 製品保証方針
アラーム機能 ・ビデオモーション検知 : 感度のチューニング(ファームウェア2.0以降)を含む
・ビデオ損失 : ビデオ損失アラーム
・スケジューリング : デイリーリピートタイミングスケジュール
・イメージング : 前/トリガー/後アラームイメージのためのJPEGスナップショット
・E-mail/FTP通知 : イベントトリガーアクションによりemailまたはFTP経由のストアーされたイメージの自動転送
・カスタムアラーム : カスタムのアラームアクションによるHTTPイベントサーバおよびCGIコマンド
Pan/ティルト/ズーム ・PTZカメラ制御 : RS-232C/422/485 PTZポートまたはCOMポート経由
・PTZ制御機能 : PAN、ティルト、ズーム、焦点、移動スピード、プリセットポジション(最大25ポジション)、 および10カスタムコマンド
・PTZ機能アップデート : ドライバーアップロードサポート
・デバイスおよびプロトコルサポート : Pelco D、Pelco P、Dynacolor DynaDome、Cohuおよびカスタムカメラ
・透過PTZ制御 : 透過PTZは、 : レガシーのPTZコントロールパネルあるいはPCかVPortデコーダに接続されたキーボードによるPTZカメラの制御
セキュリティ ・パスワード : ユーザレベルパスワード保護
・フィルターリング : IPアドレスによる
システムの必要条件 ・CPU : Pentium 4、2.4GHz以上
・メモリ(RAM) : 512 MB以上
・OS : Windows 2000 SP4/XP SP3/Vista/7(32/64bit)
※Windows 8および8.1は未検証。
・ブラウザ : Internet Explorer 9.x または以上
・マルチメディア : DirectX 9.0cまたは以上
ソフトウェアバンドルフリー VPort SDK PLUS : CGIコマンド、ActiveX Control、カスタマイズされたアプリケーションのためのAPIライブラリーあるいはサードパーティ開発者のためのシステムインテグレーションを含みます(最新版のSDKは、Moxaのwebサイトからのダウンロードできます)。
/tr>
VPort 4611ch H.264 産業用ビデオエンコーダ、2 10/100BaseT(X)ポート、動作温度0 ~ 60℃
VPort 461-T1ch H.264 産業用ビデオエンコーダ、2 10/100BaseT(X)ポート、動作温度-40 ~ 75℃
VPort 461-ON1ch H.264/MJPEG 産業用ビデオエンコーダ、2 10/100BaseT(X)ポート、動作温度0 ~ 60℃
VPort 461-ON-T1ch H.264/MJPEG 産業用ビデオエンコーダ、2 10/100BaseT(X)ポート、動作温度-40 ~ 75℃、ONVIFバージョンファームウェア


DINレール電源

MDR-60-24 60W/2.5A DINレール24 VDC電源、ユニバーサル 85~264 VAC入力、動作温度 -20~70℃
MDR-40-24 40W/1.7A DINレール24 VDC電源、ユニバーサル 85~264 VAC入力、動作温度 -20~70℃
DR-452445W/2A DINレール24 VDC電源,
ユニバーサル 85~264 VAC入力
DR-75-2475W/3.2A DINレール24 VDC電源,
ユニバーサル 85~264 VAC入力
DR-120-24120W/5A DINレール24 VDC電源,
88~132 VAC/176~264 VAC入力, スイッチ切換


IP監視ソフトウェア

SoftCMS 100/200/500チャンネルセントラル管理ソフトウェア(大規模監視システム用)
SoftNVR-IA 32チャンネルIPビデオ監視ソフトウェア(産業オートメーション用設計)


マウンティングキット

WK-46 ウォールマウンティングキット
RK-4U 4U高、19"ラックマウンティングキット

VPort 461シリーズ 製品一覧

VPort 461 IP監視用1チャンネルH.264産業ビデオエンコーダー
VPort 461-ON IP監視用1チャンネルH.264産業ビデオエンコーダー
VPort 461-ON-T IP監視用1チャンネルH.264産業ビデオエンコーダー
VPort 461-T IP監視用1チャンネルH.264産業ビデオエンコーダー
