VS481A
4ポートHDMIスイッチ
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
2023年05月25日 販売終了
本製品は 2023年05月25日をもちまして 販売を終了いたしました。
主な製品特長
- 最大4箇所のデジタルビデオ信号を1台のHDMIディスプレイに接続・表示することが可能
- リモコンやフロントパネルのプッシュボタンで4台のデジタルビデオ信号(例：DVD、衛星放送受信機等)を簡単に切り替えることが可能
- 高解像度：HDTV解像度480p/720p/1080i/1080p (1,920×1,080) 対応。また、VGA/SVGA/SXGA/UXGA(1,600×1,200)/WUXGA(1,920×1,200)に対応
- HDMIフォーマットでの12bit Deep Colorに対応
- ドルビーTrue HDおよびDTS HD Master Audio対応
- 最大リフレッシュレート60Hz
- 長距離データ転送－24 AWG HDMI標準ケーブル使用時には20mまで、また28AWG HDMI標準ケーブル使用時には15mまで対応
- 製品内蔵の双方向対応RS-232Cシリアルリモートポートでハイエンドシステムの操作を実現
- プラグ&プレイ対応－セットアップソフトウェアは不要
- DDC準拠
- HDMI 1.3b 準拠
- HDCP 1.1 準拠
- HDMI タイプA 19ピンメスコネクタ
- 最大データ信号速度 2.2Gbit－1080p対応ディスプレイでの表示が可能
- フルメタルケース
- 本体に接続されたビデオ出力デバイスの状態を分かりやすくLED表示
- 簡単かつ低コストで、お使いのディスプレイにHDMI入力端子を追加することが可能
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

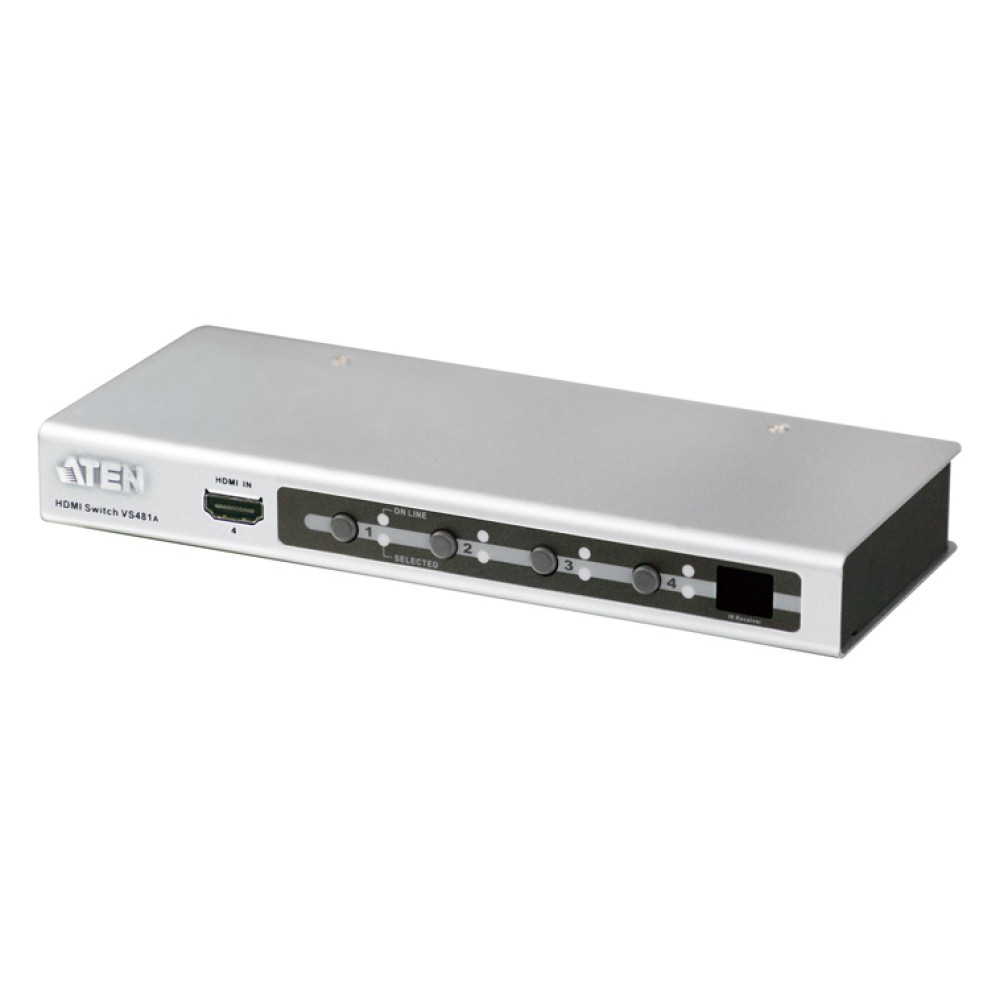

VS481A 4ポートHDMI1.3bスイッチは、HDMIビデオ出力対応の機器を4台接続し、それらを切り替えて表示できるデバイスです。
本製品は、自身に接続されたDVDプレーヤー、衛星放送受信機、デジタルビデオカメラ等のデジタルデバイスをリモコンやスイッチ本体のプッシュボタンで簡単に選択することができます。
| 機能 | VS481A | |
|---|---|---|
| モニタ接続数 | 1 | |

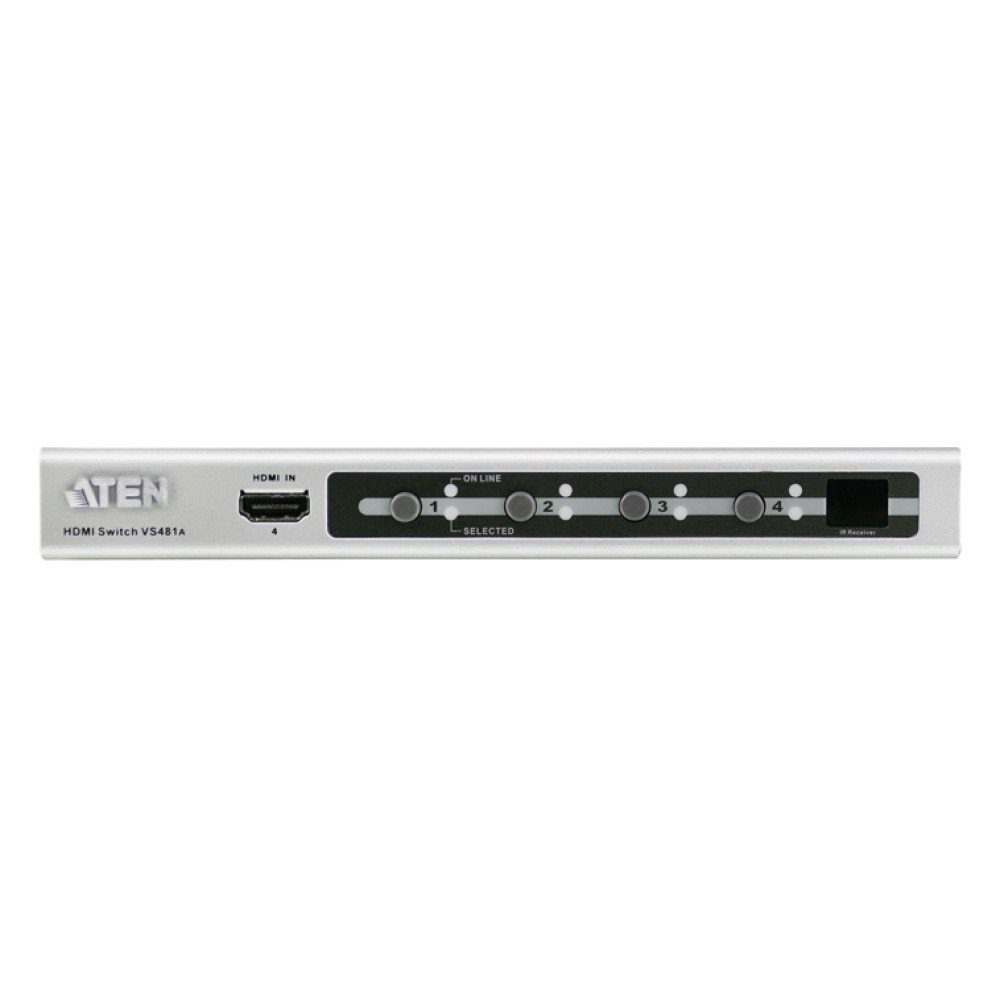

| ポート選択方法 | プッシュボタン、プッシュボタン(リモコン) | |

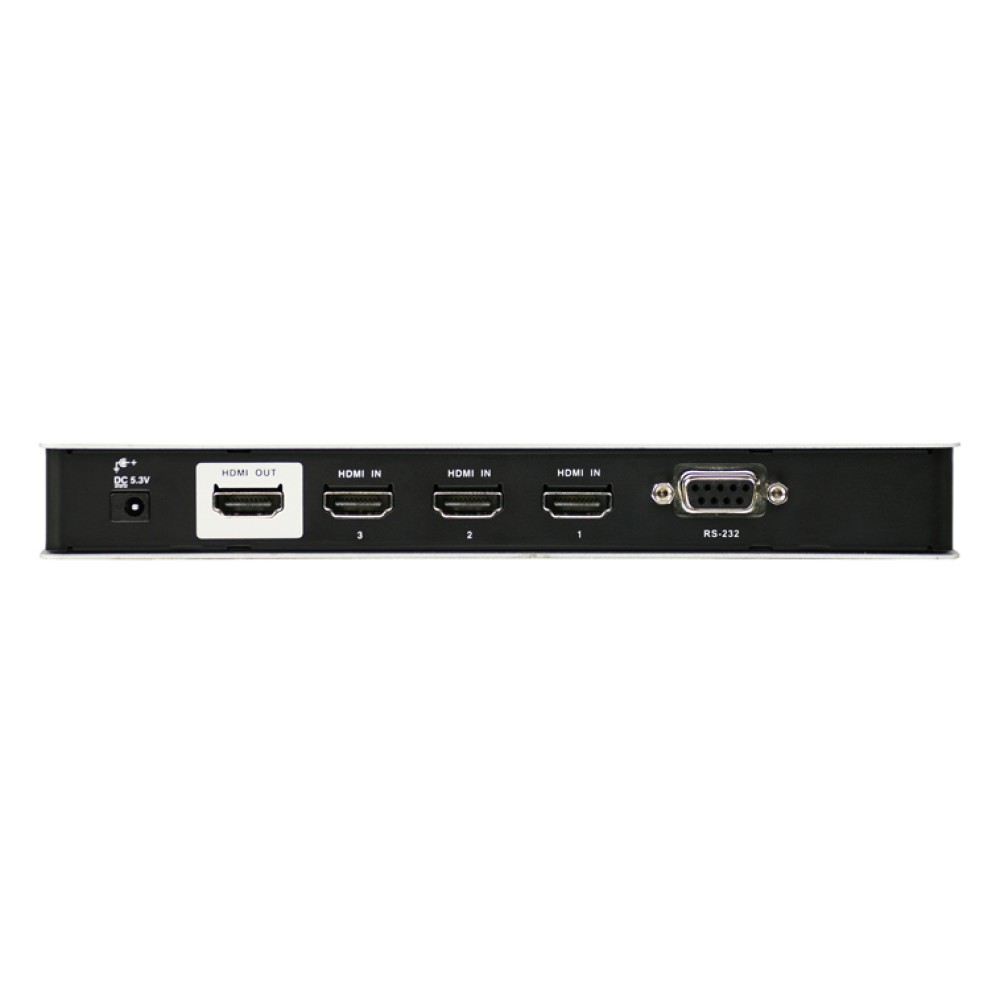

| コネクタ | デバイス側HDMI入力 | HDMIタイプAメス×4 |
| モニタ側HDMI出力 | HDMIタイプAメス×1 | |
| スイッチ | ポート選択 | プッシュボタン×4 |
| RS-232Cポート | DB-9ピンメス×1 | |
| 電源ジャック | DC電源ジャック×1 | |
| LED | オンライン | オレンジ×4 |
| ポート選択 | グリーン×4 | |
| 電源仕様(アダプタ) | 型番:0AD8-0605-24EG 入力:AC100V～240V 50～60Hz 出力:DC5.3V 2.4A |
|
| 消費電力 | 2.4W | |
| VGA解像度 | HDTV解像度: 480p、720p、1080i、1080p(1,920×1,080) VGA、SVGA、SXGA、UXGA(1,600×1,200)、WUXGA(1,920×1,200) |
|
| 動作環境 | 動作温度 | 0～50℃ |
| 保管温度 | -20℃～60℃ | |
| 湿度 | 0～80%RH 結露なきこと | |
| ケース材料 | メタル | |
| 重量 | 470g | |
| サイズ(W×D×H) | 200×80×25mm | |
| 同梱品 | 電源アダプタ×1 HDMIケーブル(1.8m)×1 IRリモコン×1 ユーザーマニュアル×1 クイックスタートガイド×1 |
|

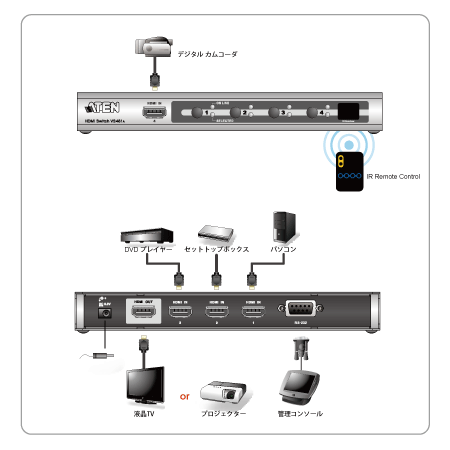

接続図
