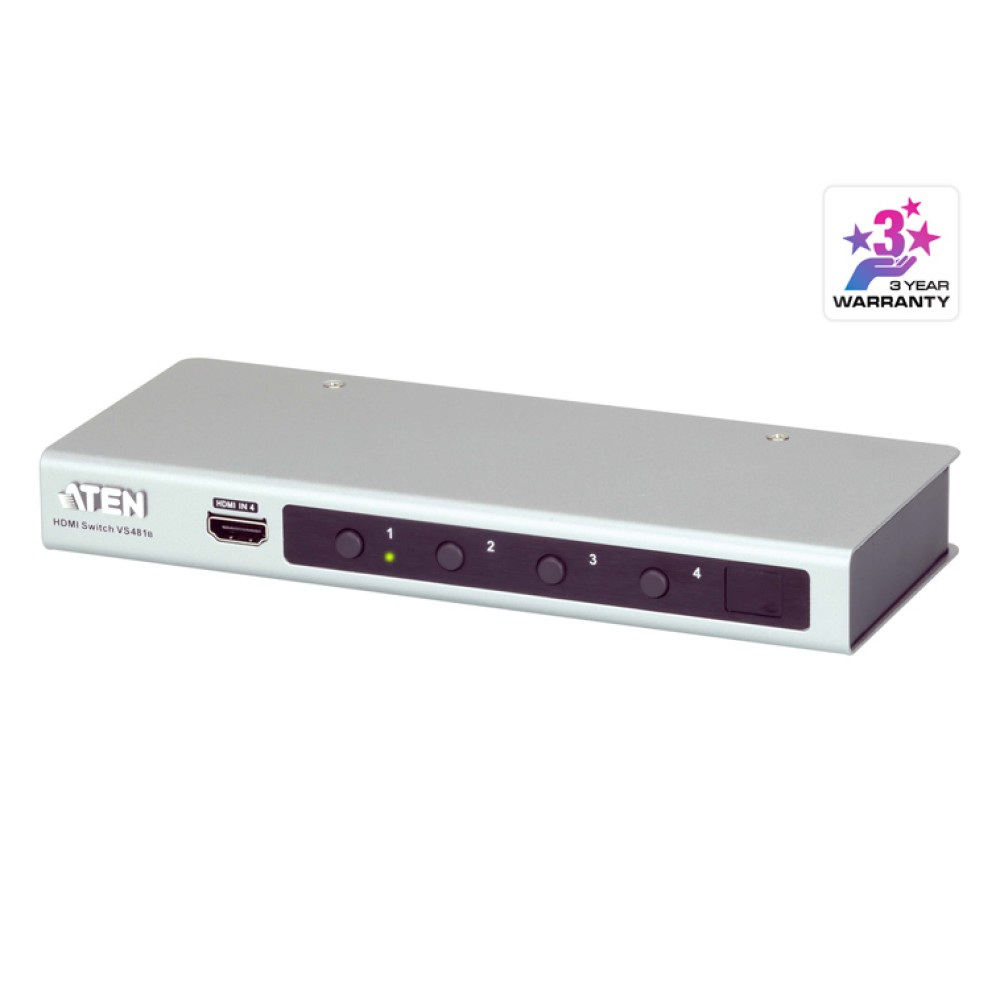

VS481B
4入力HDMIスイッチャー (4K対応)
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
在庫のみの販売
本製品は、在庫のみの販売となります。 お問い合わせ/ご発注をいただいた時点でメーカー在庫切れの場合がある旨、あらかじめご了承ください。 後継機種をご検討ください。
主な製品特長
- 最大4台のHDMIソースデバイスを1台のHDMIディスプレイに接続・表示することが可能
- フロントパネルのプッシュボタンやRS-232C、リモコンを使用して、HDMIソースデバイス (例：Blu-rayプレーヤー、衛星放送受信機等) を簡単に切替可能
- 解像度 － 最大4K（1）、HDTV解像度480p/720p/1080i/1080p 、VGA解像度SVGA/SXGA/UXGA/WUXGAに対応
- HDMI (4K（1）、3D、 Deep Color)、HDCP準拠
- ポートを自動で選択する自動切替モード搭載
- 長距離データ転送 － 最大15m (24AWG HDMI標準ケーブル使用時)
- CEC準拠
- Dolby True HD および DTS HD Master Audio対応
- 製品内蔵の双方向対応RS-232Cシリアルリモートポートでハイエンドシステムの操作を実現
- HDMIソースデバイス間は素早く切替可能
- 別売のIR延長レシーバを接続すれば、IR信号の延長にも対応（2）
- 本体に接続されたビデオソースデバイスの状態を分かりやすくLED表示
- 対応する4K解像度は、3,840×2,160＠30Hz(4:4:4)、3,840×2,160＠60Hz (4:2:0)、4,096×2,160＠30Hz (4:4:4)、4,096×2,160＠60Hz (4:2:0) です。
- IR延長レシーバ (型番2XRT-0003G) は本製品に同梱されていません。詳細は販売代理店までお問い合わせください。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番

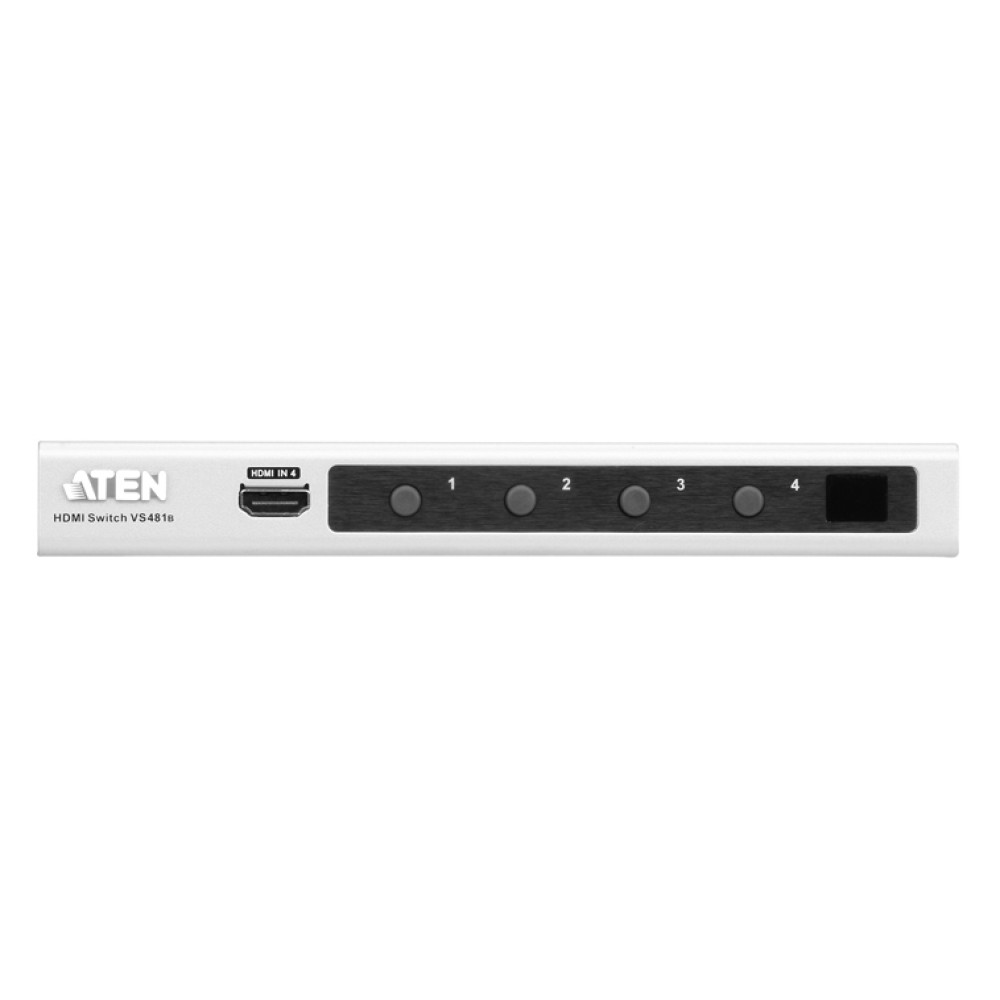

VS481Bは、4台のHDMIデバイスを接続し、本体のフロントパネルにあるプッシュボタンやRS-232C、IRリモコンを使用してそれらを切り替え、出力表示できる4入力HDMIスイッチャーです。ディスプレイに表示しているソースデバイスは本体のフロントパネルにあるLEDで表わされます。
本製品は、4K解像度※に対応しています。他にもポートの選択を自動で行う自動切替モードやHDMIポート間のスムーズなビデオ切替を実現する快速切替機能を搭載しています。さらに、双方向性通信対応のRS-232Cポートを搭載しているので、ハイエンドコントローラやPC、ホームオートメーション/ホームシアターソフトウェアを使用して本製品を操作することもできます。
対応する4K解像度は、3,840×2,160＠30Hz (4:4:4)、3,840×2,160＠60Hz (4:2:0)、4,096×2,160＠30Hz (4:4:4)、4,096×2,160＠60Hz (4:2:0) です。

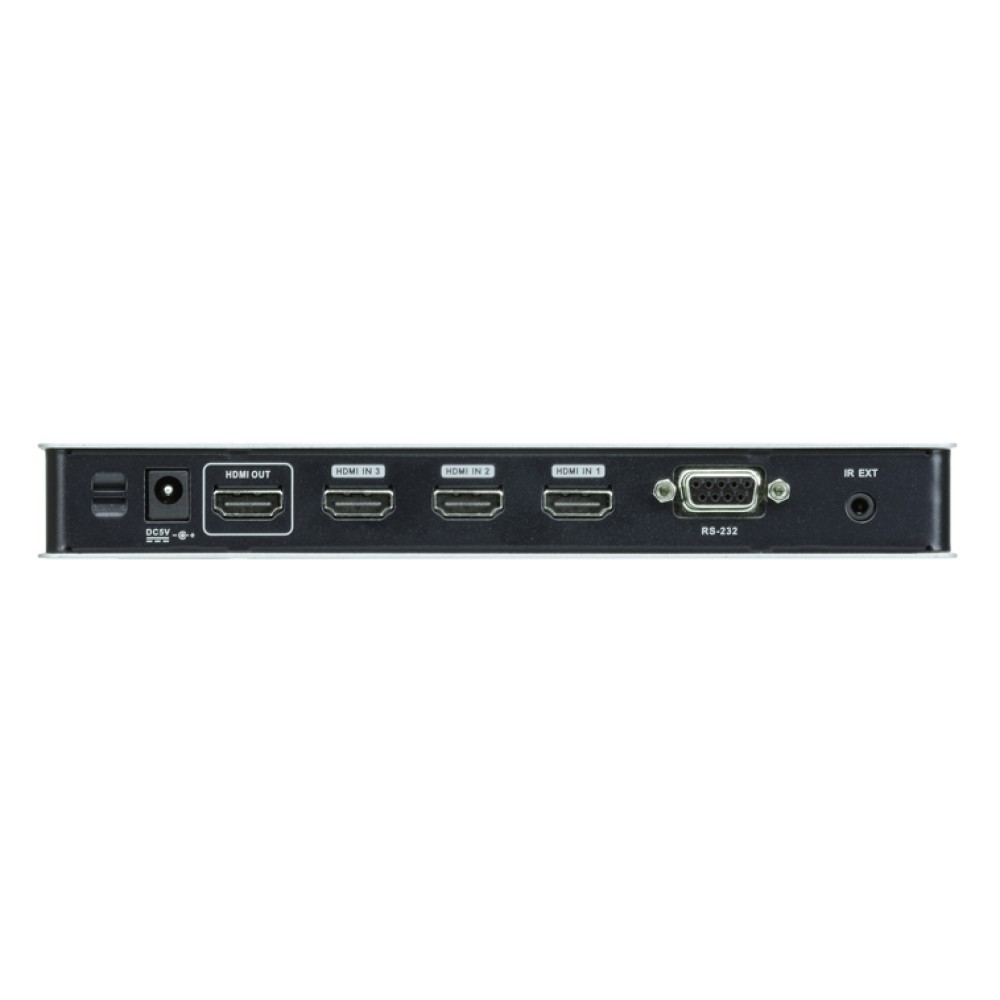

| デバイス接続数 | 4 | |
|---|---|---|
| ディスプレイ接続数 | ダイレクト | 1 |
| ポート選択 | 入力 | プッシュボタン、RS-232C、IRリモコン |
| ビデオ入力 | インターフェース | HDMIタイプA メス×4 |
| インピーダンス | 100 Ω | |
| 最大距離 | ソースデバイスとの最大距離：2 m | |
| ビデオ出力 | インターフェース | HDMIタイプA メス×1 |
| インピーダンス | 100 Ω | |
| 最大距離 | ディスプレイとの最大距離：15 m | |
| オーディオ | 入力 | HDMIタイプA メス×4 |
| 出力 | HDMIタイプA メス×1 | |
| 制御 | RS-232C | コネクタ：DB-9ピン メス×1 ボーレート/プロトコル： ボーレート：19200、データビット：8、ストップビット：1、パリティ：無、フローコントロール：無 |
| IR | IR延長レシーバ用ポート：ミニジャック×1 | |
| ビデオ | 最大データ伝送速度 | 9 Gbps |
| 最大ピクセルクロック | 300 MHz | |
| 規格準拠 | HDMI (3D、Deep Color、4K※)、HDCP 2.2、CEC | |
| 最大解像度 | 最大4K※、 HDTV解像度：480p、720p、1080i、1080p、 VGA解像度：SVGA、SXGA、UXGA、WUXGA | |
| スイッチ | ポート選択 | プッシュボタン×4 |
| LED | 選択 | ポート選択：グリーン×4 |
| 電源入力 | 電源アダプタ | 型番：0AD8-0005-10AG 入力：AC100V～240V 50/60Hz 出力：DC5V 1A |
| 電源 | コネクタ | DC電源ジャック×1 |
| 消費電力 | 5 W | |
| 動作環境 | 動作温度 | 0～50℃ |
| 保管温度 | -20～60℃ | |
| 湿度 | 0～80% RH、結露なきこと | |
| ケース | ケース材料 | メタル |
| 重量 | 0.48 kg (1.06 lb) | |
| サイズ(W×D×H) | 200×83×25 mm | |
| 同梱品 | 電源アダプタ×1 HDMIケーブル (1.8m)×1 IRリモコン (型番：2XRT-0101G)×1 クイックスタートガイド×1 | |
| 対応製品 | 対応レシーバ | 《IR延長レシーバ》 2XRT-0003G |
| 対応ケーブル | 《HDMIケーブル》 2L-7D02H-1 (2m) 2L-7D03H (3m) 2L-7D05H (5m) 2L-7D10H (10m) 2L-7D15H (15m) | |
対応する4K解像度は、3,840×2,160 @ 30Hz (4：4：4)、3,840×2,160 @ 60Hz (4：2：0)、4,096×2,160 @ 30Hz (4：4：4)、4,096×2,160 @ 60Hz (4：2：0)です。

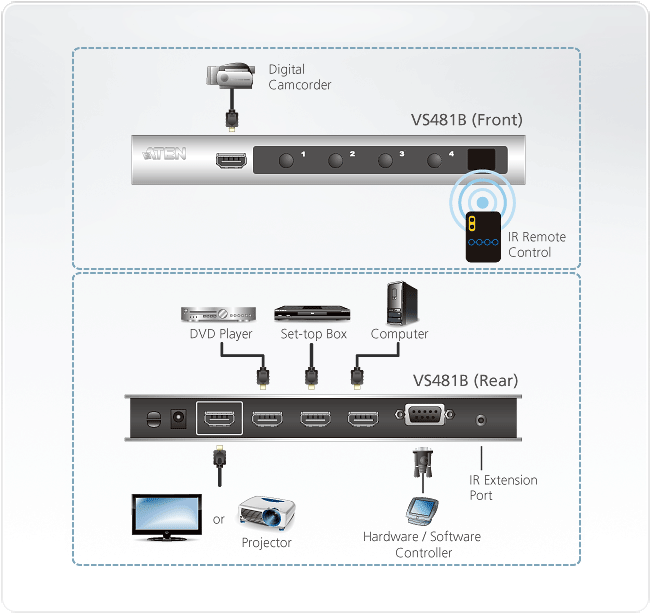

構成図
