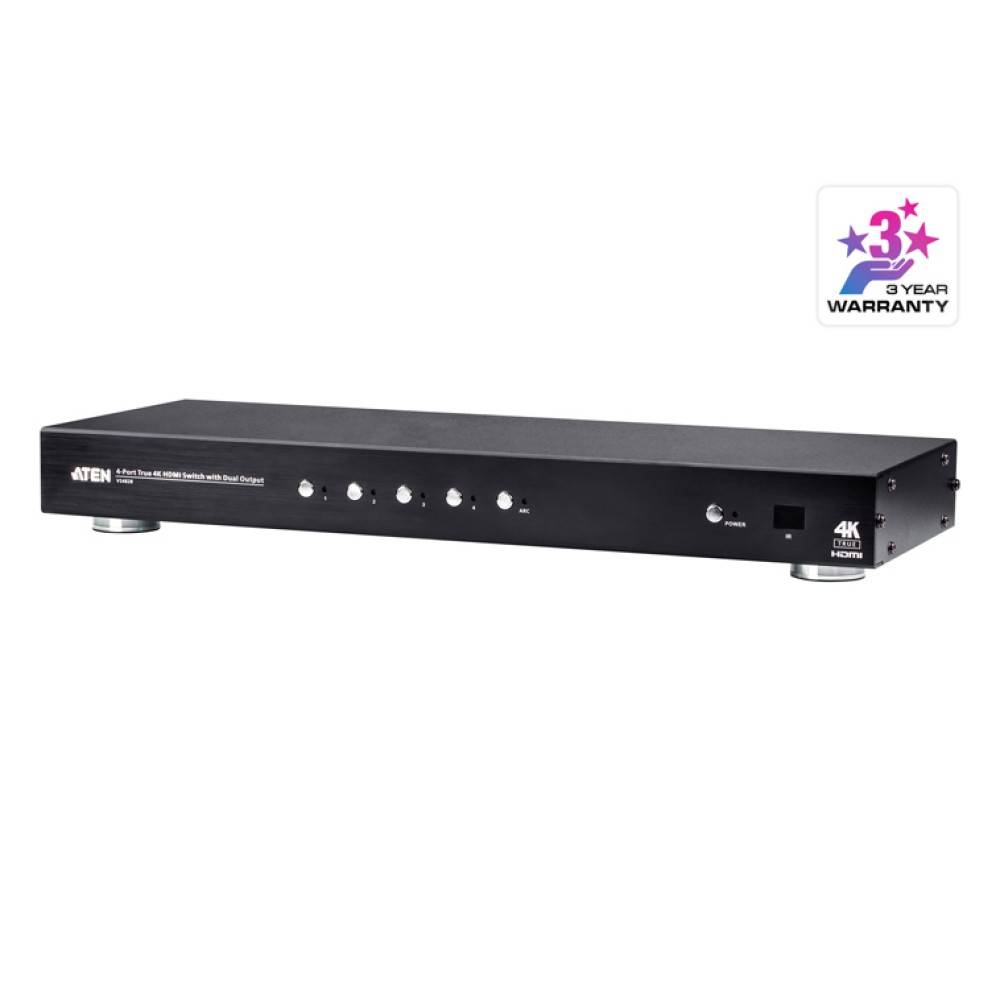

VS482B
4入力HDMIスイッチャー(デュアル出力,4K60p対応)
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 最大4台のHDMIソースデバイスを2台のHDMIディスプレイに接続・表示が可能
- 最大解像度4096×2160 / 3840×2160@60Hz（4:4:4）、HDR対応
- HDMI（3D、Audio Return Channel,、Deep Color）、HDCP 2.2準拠
- 自動切替対応 - 新しく接続されたソースを自動的に切替表示
- ARC（Audio Return Channel）機能 - HDMIケーブルをARCポートに接続し、オーディオをソースデバイスからオーディオ/ビデオレシーバーに送信
- OSDでシステム設定や情報表示が可能
- フロントパネルのプッシュボタン、IRリモコン、RS-232を使用して、HDMIソースデバイスを簡単に切替可能
- EDIDエキスパート機能（エミュレーション機能） - スムーズな電源投入、高品質なディスプレイ、異なる画面間で高品質な解像度を使用するために最適なEDID設定を選択
- 双方向対応RS-232Cシリアルリモートポートでハイエンドシステムからの制御が可能
- HDMI入力信号のオーディオをデジタル光/同軸オーディオやステレオオーディオで出力可能
- 5.1chオーディオ出力対応
- CEC準拠
- ラックマウント対応
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
VS482Bは、4系統のHDMI信号を2つのHDMIディスプレイに出力できるHDMIスイッチャーです。本製品はビデオ解像度4K60pに対応し、HDMI規格に準拠したAudio Return Channel（ARC）機能により、別のオーディオケーブルを接続することなく、オーディオを送信できます。HDMIソースの切替えは、フロントパネルのプッシュボタン、IRリモコン、RS-232Cコマンドから簡単に選択できます。
さらに、VS482B はEDIDエキスパート機能（エミュレーション機能）が搭載されており、最適なEDID 設定により、さまざまな画面でのスムーズな電源投入と最高品質の表示が可能になります。
これらの機能を搭載した本製品は、オーディトリアム、ホームシアター、ミーティングルーム、展示会、ショッピングセンターなどに役立つ実用的なソリューションを提供します。
| ビデオ入力 | |
| インターフェース | HDMI Type-A メス×4（Black） |
|---|---|
| インピーダンス | 100 Ω |
| 最大距離 | 3m（4096×2160 @ 60Hz、4:4:4） |
| ビデオ出力 | |
| インターフェース | HDMI Type-A メス×2（Black） |
| インピーダンス | 100 Ω |
| 最大距離 | 3m（4096×2160 @ 60Hz、4:4:4） |
| ビデオ | |
| 最大データ伝送速度 | 18Gbps（6Gbps/レーン） |
| 最大ピクセルクロック | 600MHz |
| 規格準拠 | HDMI（3D、Audio Return Channel、 Deep Color）、HDCP 2.2、CEC |
| 最大解像度 | 4096×2160 / 3840×2160@60Hz（4:4:4） |
| 最大距離 | 最大3m（入力/出力） |
| オーディオ | |
| 入力 | HDMI Type-A メス×4（Black） |
| 出力 | アナログ：RCA×2（Red / White） デジタル：HDMI Type-A メス×2（Black）、Toslink×1 (Black)、RCA×1（Orange） |
| LED | |
| ステータス | 入力：LED（Green）×4（HDMI入力） 出力：LED（Green）×1（ARC ON/OFF） |
| 電源 | LED（Green/Orange）×1（電源ON/OFF） |
| スイッチ | |
| ビデオ入力ポートの選択 | プッシュボタン×4（HDMI入力） |
| 選択モード | プッシュボタン×1（ARC ON/OFF） |
| 電源 | プッシュボタン×1（電源ON/OFF） |
| 制御 | |
| RS-232C | 機能：ポート切替&FWアップグレード コネクター：DB-9ピン メス×1（Black） ボーレート：19200、データビット：8、ストップビット：1、 パリティ：無、フローコントロール：無 |
| IR | IR延長用レシーバー：ステレオミニジャック×1（Black） |
| EDID設定 | |
| EDID設定 | EDIDモード：デフォルト（4K@60Hz） / ポート1 / Remix |
| コネクタ | |
| 電源 | DC電源ジャック×1 |
| 消費電力 | |
| 消費電力 | DC5V:1.76W:8BTU |
| 動作環境 | |
| 動作温度 | 0～40℃ |
| 保管温度 | -20～60℃ |
| 湿度 | 0～80% RH、結露なきこと |
| ケース | |
| ケース材料 | メタル |
| 重量 | 2.16 kg |
| サイズ(W×D×H) | 437.2×158.8×44.0 mm |

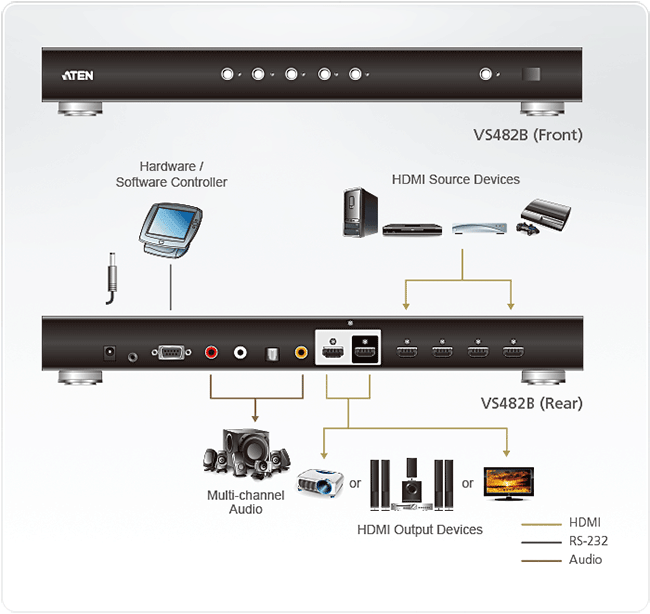

構成図
| VS482B | 4入力HDMIスイッチャー（デュアル出力、4K60p対応） |
|---|
