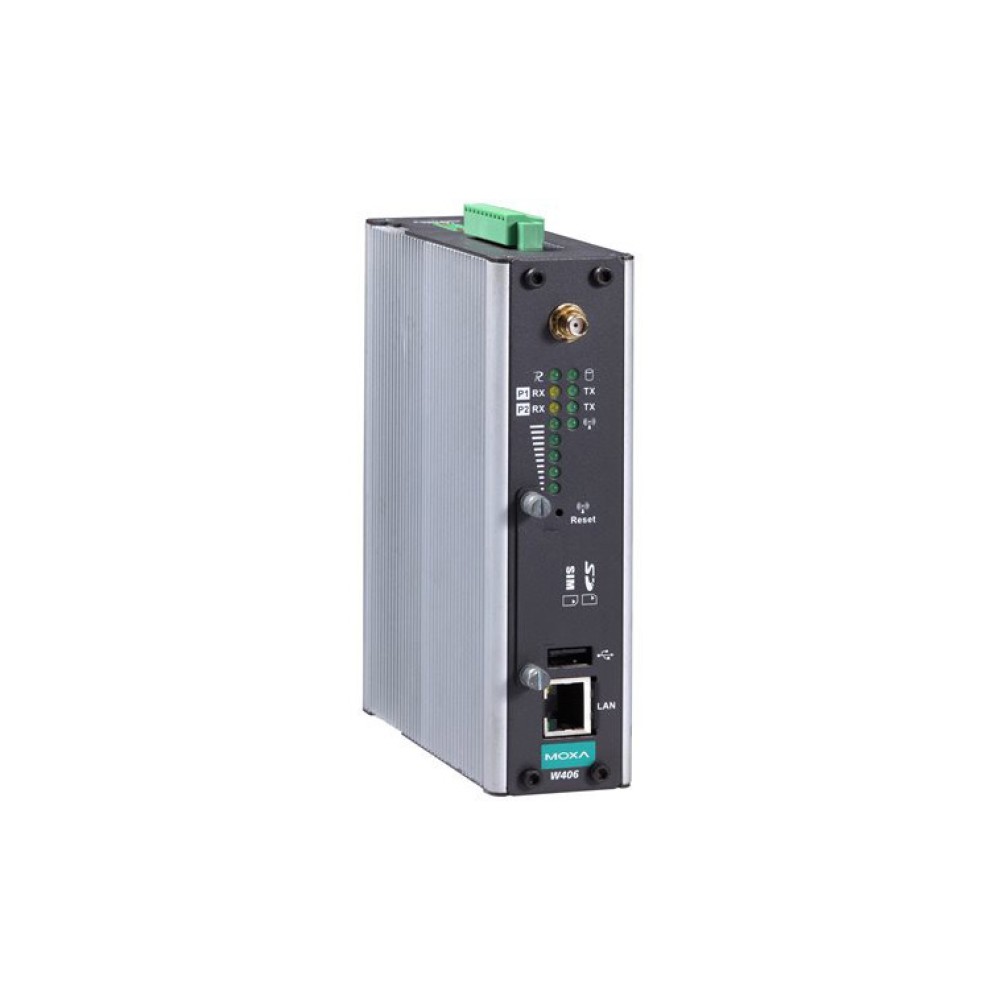

W406-T-LX
RISCベースワイヤレス組込コンピューター,GSM/GPRS/EDGE,4 DI,4 DO,2シリアルポート,イーサネット,SD
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- Cirrus Logic EP9302 32-bit ARM9プロセッサ
- オンボード32MB RAM
- ビルトイン16MB Flash
- ビルトインGSM/GPRS/EDGEセルラー通信
- GSM 850/900/1800/1900MHzサポート
- GPRS/EDGE Class 12サポート
- SMSトンネルモード提供
- 4 DI、4 DO
- 2ソフトウェアセレクタブルRS-232C/422/485シリアルポート
- 50bps ～ 921.6Kbps、非標準ボーレートサポート
- 10/100Mイーサネット(ネットワークリダンダンシ用)
- SDソケット(ストレージ拡張用)
- WinCE 6.0またはLinux 2.6プラットフォーム
- DINレールおよびウォールマウントインストレーション
- 堅牢、ファンレス設計
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
- シリーズ
- FAQ
W406は、2 ソフトウェア選択可能なRS-232C/422/485ポート、1 イーサネットポート、セルラー通信用クワッドバンドGSM/GPRS/EDGE 900/1800/850/1900MHz組込LinuxまたはWinCEコンピュータです。また、SDソケット、USBホスト、4 デジタル入力、4 デジタル出力チャンネルを備えワイヤレス通信を通したデータ収集、データ処理、プロトコル変換、リモートデバイス制御および監視といった様々な産業アプリケーションに理想的なコンピュータです。W406は、組込LinuxまたはWinCEのどちらかがプレインストールされ産業環境のために信頼性のある強力なコンピューティングプラットフォームを提供します。プログラマは、W406が費用を安く抑え産業アプリケーションをバグフリーで作成する便利なプログラミング環境を提供することを理解できるでしょう。
*本製品は生産終了品につき、2016年10月1日を以って販売終了予定となっております。
【後継機種】
UC-8100
| コンピュータ | |
| CPU | Cirrus Logic EP9302 ARM9 32-bit RISC CPU、200MHz |
|---|---|
| OS (インストール済) | WinCE 6.0/Embedded Linux、MMUサポート |
| DRAM | 32MB |
| Flash | 16MB |
| USB | USB 2.0対応、ホスト×1、type Aコネクタ |
| ストレージ | |
| 拡張 | SDスロット |
| イーサネットインターフェース | |
| 磁気アイソレーション保護 | 1.5KVビルトイン |
| LAN | 1 オートセンシング10/100Mbpsポート(RJ45) |
| セルラーインターフェース | |
| セルラーモード | GSM、GPRS、EDGE |
| GPRSクラス | 12 |
| コーディングシェーム | CS1 ～ CS4 |
| 周波数 | 850/900/1800/1900MHz |
| EDGEクラス | 12 |
| シリアルインターフェース | |
| シリアル規格 | 2 RS-232C/422/485ポート、ソフトウェアセレクタブル(DB9/M) |
| コンソールポート | RS-232Cインターフェース (TxD、RxD、GND)、4ピンヘッダー出力 |
| ESD保護 | 15KV ESD保護(全信号) |
| シリアル通信パラメータ： | |
| ボーレート | 50bps ～ 921.6Kbps (非標準ボーレートサポート、詳細はユーザーマニュアルをご覧ください) |
| データ一ビット | 5、6、7、8 |
| ストップビット | 1、1.5、2 |
| パリティ | None、奇数、偶数、スペース、マーク |
| フロー制御 | RTS/CTS、XON/XOFF、RS-485制御用 ADDC™ (automatic data direction control) |
| シリアル信号 | |
| RS-232C | TxD、RxD、DTR、DSR、RTS、CTS、DCD、GND |
| RS-422 | TxD+、TxD-、RxD+、RxD-、GND |
| RS-485-4線 | TxD+、TxD-、RxD+、RxD-、GND |
| RS-485-2線 | Data+、Data-、GND |
| デジタル入力 | |
| チャンネル | 4、sourceタイプ |
| ドライコンタクト | ・Logic level 0 : GNDへ接続 ・Logic level 1 : オープン |
| ウェットコンタクト | ・Logic level 0 : +3V max. ・Logic level 1 : +10V ～ +30V (COM ～ DI) |
| アイソレーション | 3 KVオプティカルアイソレーション |
| コネクタ | 10ピンスクリューターミナルブロック(8ポイント、COM、GND) |
| デジタル出力 | |
| チャンネル | 4、sinkタイプ |
| 定格電圧 | 24VDCノーマル、オープンコレクタ30V |
| アイソレーション | 3KVオプティカルアイソレーション |
| コネクタタイプ | 9ピンスクリューターミナル |
| 出力電流 | Max. 200mA/チャンネル |
| LED | |
| システム | レディー、ストレージ |
| LAN | 10M/リンク、100M/リンク(オンコネクタ) |
| セルラー | セルラーイネーブル、信号強度(5 LED) |
| 信号 | TxD、RxD |
| スイッチおよびボタン | |
| リセットボタン | "工場デフォルト"にリセット |
| セルラーリセットボタン | セルラーリセット機能をサポート |
| メカニカル | |
| ハウジング | アルミニューム(1mm) |
| 重さ | 1kg |
| サイズ | (耳およびアンテナを除く)144×119×40mm |
| マウンティング | DINレール、ウォール(ウォールマウントキットが必要) |
| アンテナ長 | 85mm |
| 環境 | |
| 動作温度 | 標準モデル : -10 ～ 60℃ ワイド温度モデル : -40 ～ 70℃ |
| 動作湿度 | 5 ～ 95% RH |
| 保管温度 | 標準モデル : -20 ～ 80℃ ワイド温度モデル : -40 ～ 85℃ |
| 耐振動 | 2g @IEC-68-2-6、サイン波、5-500Hz、1Oct./min、1hr/軸 |
| 耐衝撃 | ・6g @IEC-68-2-27、半サイン波、11ms (DINレールキットに装着したとき) ・20g @IEC-68-2-27、半サイン波、11ms (ウォールマウントキットに装着したとき) |
| 電源 | |
| 入力電圧 | 12 ～ 48VDC |
| 消費電力 | 無負荷時USBポート : 7.2W ・300mA @24VDC ・600mA @12VDC 全負荷時USBポート : 14.4W ・600mA @24VDC ・1200mA @12VDC |
| 認証 | |
| 安全 | LVD : EN60950-1 |
| EMC | FCC : Part 15、Part 24/24 |
| UL/CUL | UL60950-1、CSA C22.2 No. 60950-1-03 |
| CE | EN55022、EN55024 |
| グリーン規格 | RoHS、CRoHS、WEEE |
| R&TTE | EN301 489-1、EN301 489-7、EN301 511 |
| 信頼性 | |
| アラートツール | ビルトインブザーおよびRTC(real-time clock)/バッテリバックアップ |
| 自動リブートトリガ | ビルトインWDT (watchdog timer) |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
| Linux | |
| Kernel Version | 2.6.23 |
|---|---|
| ブートローダ | Redboot |
| プロトコルスタック | TCP、UDP、IPv4、SNMP V1、ICMP、IGMP、ARP、HTTP、CHAP、PAP、SSH 1.0/2.0、SSL、DHCP、NTP、NFS、SMTP、 Telnet、FTP、PPP、PPPoE |
| ファイルシステム | JFFS2 (オンボードフラッシュ) |
| システムユーティリティ | bash、busybox、tinylogin、telnet、ftp、scp、pppd、openvpn、iptables |
| アプリケーション開発環境 | ・Moxa Linux API Library ・Linux Tool Chain : Gcc、Glibc、GDB |
| デバイスドライバ | UART、RTC、ブザー、SDカード、USB (USBフラッシュディスク)、DI/DO |
| ソフトウェア暗号ロック | BINEncryptor : バイナリファイルのための暗号ツール (Moxa特許技術に基づく) |
| Telnetd | Telnetサーバdaemon |
| ftpd | FTPサーバdaemon |
| sshd | Secure shellサーバ |
| apache | Web サーバdaemon、PHP およびXMLサポート |
| iptables | Firewall service manager |
| openvpn | Virtual private network service manager |
| pppd | シリアルポートdaemon & PPPoEを通してダイアルイン/ダイアルアウト |
| snmpd | Snmpdエージェントdaemon |
| inetd | TCPサーバmanager program |
| Windows Embedded CE 6.0 | |
| システムユーティリティ | Windows command shell、telnet、ftp、webベースアドミニストレータマネジャ |
| ファイルシステム | FAT (オンボードフラッシュ) |
| プロトコルスタック | TCP、UDP、IPv4、SNMP、ICMP、IGMP、ARP、HTTP、CHAP、PAP、SSL、DHCP、SNTP、Telnet、FTP、PPP |
| Telnetサーバ | 標準telnetクライアントを通してリモート管理が可能 |
| FTPサーバ | ネットワークを通してファイルのリモートコンピュータシステム間の転送に使用 |
| Webサーバ(HTTPD) | ASP、ISAPI Secure Socket Layerを含むサポート、SSL 2、SSL 3およびTransport Layer Security (TLS/SSL 3.1) パブリックキーベースプロトコルおよびWeb Administration ISAPIエクステンション |
| アプリケーション開発環境 | ・Moxa WinCE 6.0 SDK ・C LibrariesおよびRun-times ・Component Services (COM) ・Microsoft® .NET Compact Framework 2.0、SP2 ・XQLを含むXML ・Winsock 2.2 |
| ウオッチドッグサーバ | ユーザ指定の時間間隔でCPUをリセットするためのCPUハードウェア機能 : Moxaライブラリ機能により起動 |
| ダイアルネットワーキングサーバ | 拡張認証プロトコル(EAP)およびRASスクリプトをサポートするRASクライアントAPIおよびPPP |
| W406-LX | RISCベースワイヤレス組込コンピュータ、GSM/GPRS/EDGE、4 DI、4 DO、2シリアルポート、イーサネット、SD、Linux 2.6 OS、動作温度 -10 ～ 60℃ |
|---|---|
| W406-CE | RISCベースワイヤレス組込コンピュータ、GSM/GPRS/EDGE、4 DI、4 DO、2シリアルポート、イーサネット、SD、WinCE 6.0 OS、動作温度 -10 ～ 60℃ |
| W406-T-LX | RISCベースワイヤレス組込コンピュータ、GSM/GPRS/EDGE、4 DI、4 DO、2シリアルポート、イーサネット、SD、Linux 2.6 OS、動作温度 -40 ～ 70℃ |
| W406-T-CE | RISCベースワイヤレス組込コンピュータ、GSM/GPRS/EDGE、4 DI、4 DO、2シリアルポート、イーサネット、SD、WinCE 6.0 OS、動作温度 -40 ～ 70℃ |
*本製品は生産終了品につき、2016年10月1日を以って販売終了予定となっております。
【後継機種】
UC-8100
W406シリーズ 製品一覧
| W406-CE | RISCベースワイヤレス組込コンピューター,GSM/GPRS/EDGE,4 DI,4 DO,2シリアルポート,イーサネット,SD |
| W406-LX | RISCベースワイヤレス組込コンピューター,GSM/GPRS/EDGE,4 DI,4 DO,2シリアルポート,イーサネット,SD |
| W406-T-CE | RISCベースワイヤレス組込コンピューター,GSM/GPRS/EDGE,4 DI,4 DO,2シリアルポート,イーサネット,SD |
| W406-T-LX | RISCベースワイヤレス組込コンピューター,GSM/GPRS/EDGE,4 DI,4 DO,2シリアルポート,イーサネット,SD |
