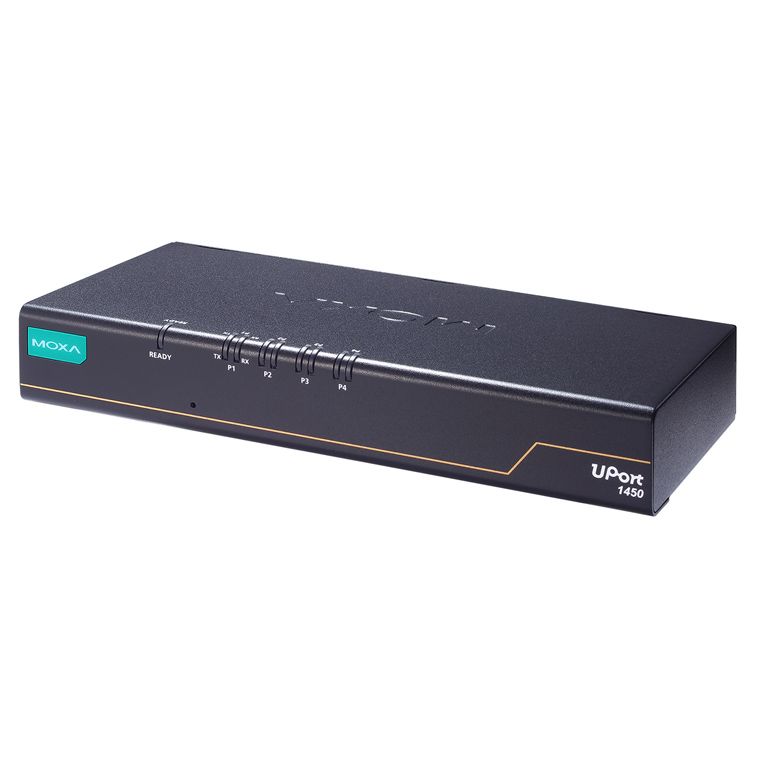

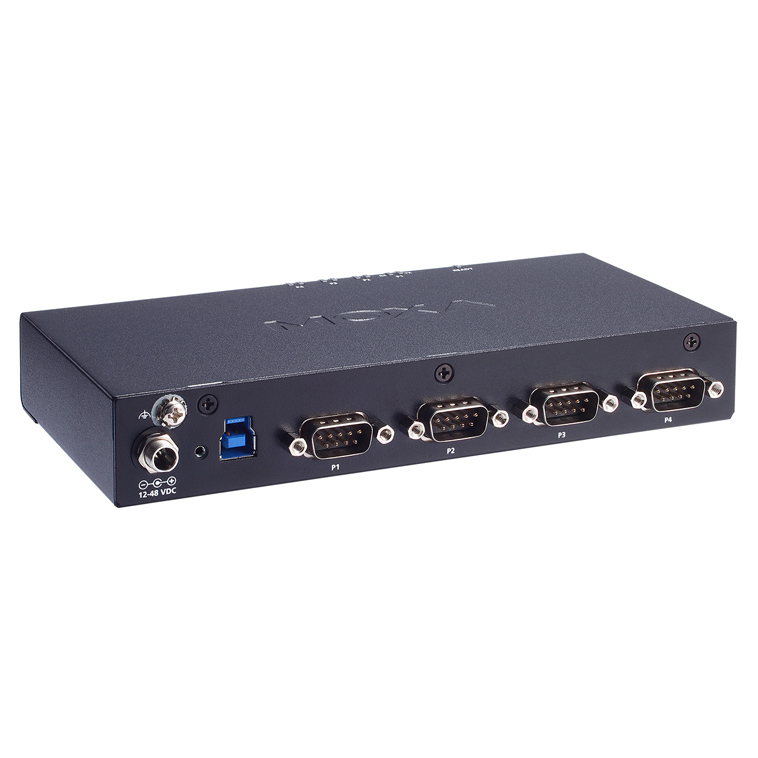

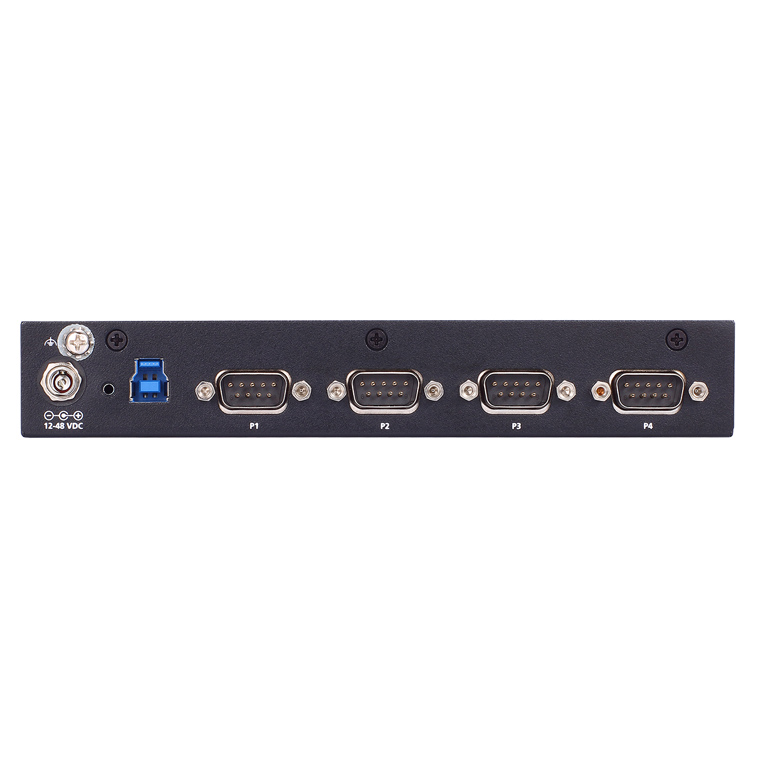

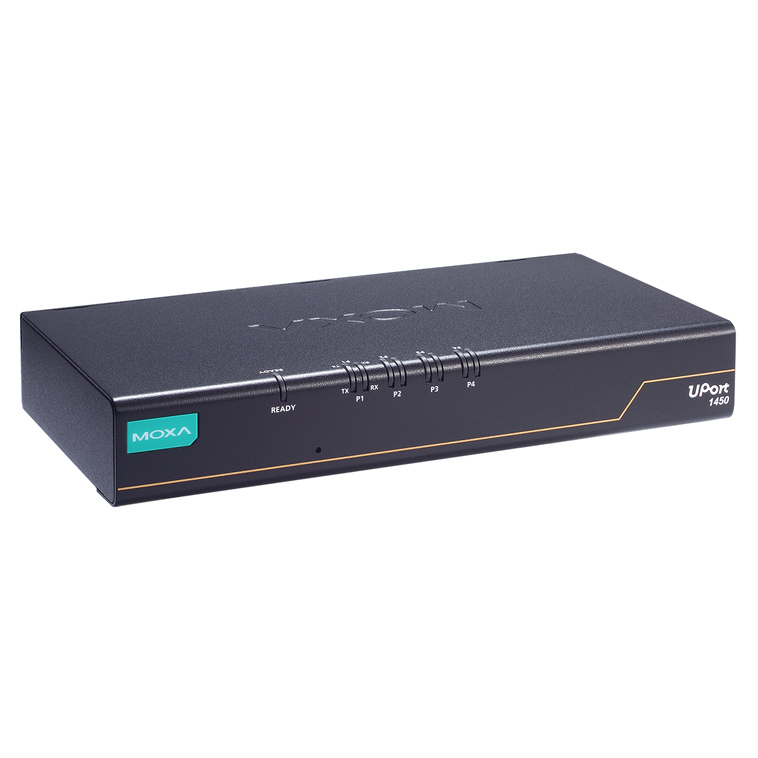

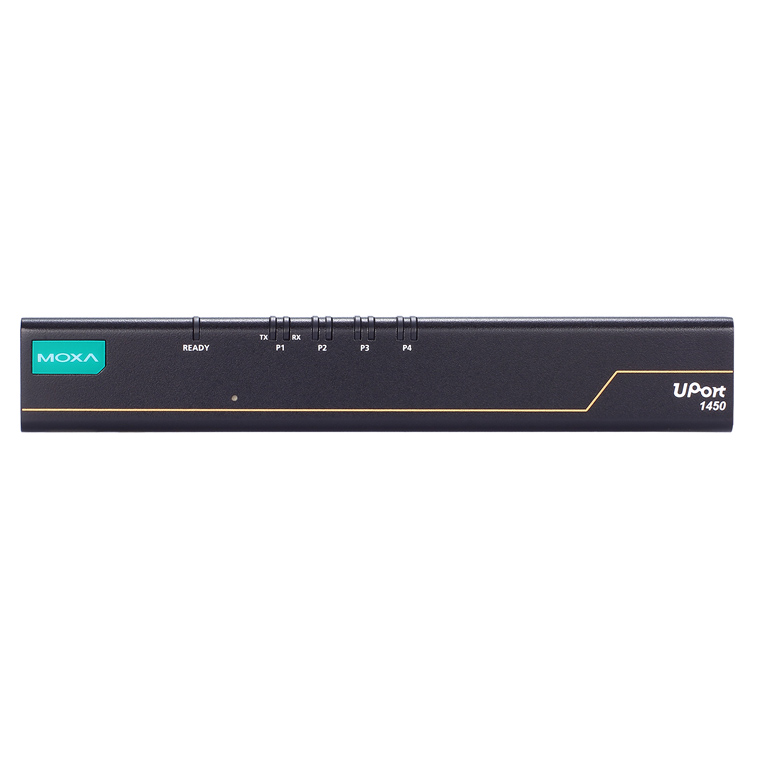

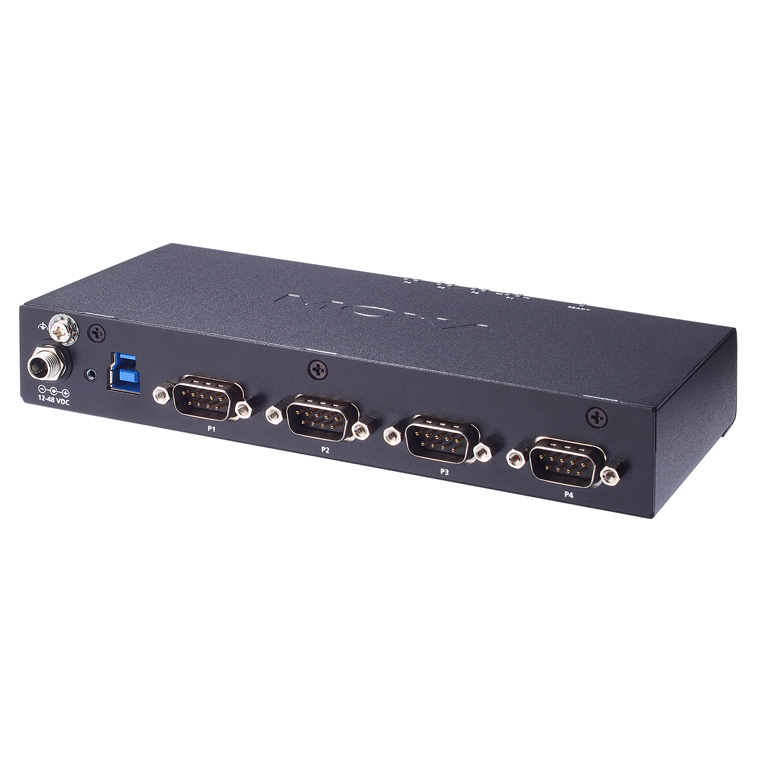

UPort 1450I-G2-T NEW

4ポート RS-232/422/485 USB 3.2- シリアルコンバーター,-40~75℃,2kV絶縁保護

主な製品特長

  • USB 3.2 SuperSpeed対応
  • 50bps~921.6kbpsボーレート (非標準ボーレート対応)
  • 512バイトのオンチップFIFOキャッシュとフロー制御によるパフォーマンス向上
  • コーナーに配置された両面LEDにより、電源、TX、RXの各ステータスを表示
  • WindowsおよびLinuxを含む幅広いオペレーティングシステム用のドライバを提供
  • より強固な接続のためのラッチ式USBケーブル設計
  • -40~75℃環境で使用可能な幅広い動作温度モデル
  • 2kV絶縁保護付きシリアルポート ("-I "モデル)

FCC

CE

UL

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ

MoxaのUPort® 1400-G2シリーズは、USBからRS-232/422/485に変換する4ポート USB - シリアルコンバーターです。コンバーターは、ノートPCやワークステーションに標準装備されているUSBポートとRS-232シリアルインターフェースを備えたデバイス間の通信を可能にします。現在、ノートPCやワークステーションは、従来標準であったCOMポートやDB9コネクターを備えたシリアルインターフェースポートを装備していない代わりにUSBポートを備えています。そのため、シリアルインターフェースポートを装備したデバイスを直接接続することができません。この問題を解決するのがUSBシリアルコンバーターです。この製品には、UPort本体とコンピューターをより安全に接続するためのラッチ(1)とスクリューロック(2)を備えたUSBケーブルも付属しています。

UPort® 1400-G2シリーズはインストールが簡単です。PCにドライバーをインストールしたら、UPortをコンピューターに接続し、シリアルデバイスを接続すれば準備完了です。プログラミングは必要なく、IRQ、ボード設定、電源要件、接続方式について心配する必要もありません。また、USB 3.2、2.0、1.1に準拠し、Super-Speed USB 3.2の5 Gbpsに対応しています。すべての製品は、レガシーのシリアルデバイスと互換性があり、計測器、産業用機器、電力用メーター、POSアプリケーションなどで使用することができます。

アプリケーション別接続イメージ



ラッチとスクリューロックを備えたUSBケーブル

付属する新しいラッチ式USBケーブルにより、UPortをコンピューターに確実に接続することができます。
Type-Aコネクター側にラッチ、Type-Bコネクター側にはスクリューが付いています。

(1)Type-Aコネクター (ラッチ)
  • 両方のラッチを押してコネクターをコンピューターのレセプタクルに差し込む
  • USBケーブルをホストコンピューターに差し込む
(2)Type-Bコネクター (スクリューロック)

Type-Bコネクターのスクリューを使い、ケーブルをUPortコネクターにタイトに固定することで、ケーブルの抜けを防止します。

  • Step 1:両方のラッチを押す
  • Step 2:プラグイン
ホストコンピューターにUSBケーブルを接続する
  • Step 1:Type-Bコネクターを差し込む
  • Step 2:スクリューを締める

RS-485用 自動データ方向制御 (ADDC)

RS-485シリアルインターフェースをサポートするUPortシリーズ USB - シリアルコンバーターには自動データ方向制御(ADDC)が組み込まれています。このADDCにより、2線式RS-485半2重接続のマネージメントが簡素化され、ソフトウェアの干渉を排除します。したがって、半二重プロトコルを制御するために、Windowsアプリケーションに追加のコードを記述する必要はありません。

自動復旧データ通信 / Automatic Recovery Data Communication (ARDC)

UPortシリーズ USB - シリアルコンバーターには、自動回復データ通信(ARDC)が組み込まれています。USBケーブルを誤って抜いた場合でも、ARDCによってデータ転送の自動回復が簡素化されるので、スムーズなデータ転送を確保するために再度、複雑な設定をする必要がありません。ケーブルを同じポートに接続し直すだけで、コンバーターは自動的にホストに再接続し、データ転送を続行します。この機能により、再設定の時間が短縮されるだけでなく、データ損失の可能性も軽減されます。

USBインターフェース
USB規格USB 3.2 Gen 1
USB 1.1/2.0準拠
速度5 Gbps, 480 Mbps, 12 Mbps
USBポート数1
USBコネクターUSB Type B
シリアルインターフェース
コネクターDB9オス
ボーレート50 bps ~ 921.6 kbps (非標準ボーレートをサポート)
FIFO512バイト
パリティNone, Even, Odd, Space, Mark
データビット5, 6, 7, 8
ストップビット1, 1.5, 2
RS-485用 プルアップ/プルダウン抵抗1 kΩ, 150 kΩ
RS-485用 ターミネーター120 Ω
フロー制御RTS/CTS, XON/XOFF
RS-485 自動データ方向制御自動データ方向制御 (ADDC)
サージ0.5 kV
絶縁2 kV (Iモデル)
シリアル規格RS-232:UPort 1410-G2
RS-232/422/485:その他の全モデル
ポート数4
シリアル信号
RS-232TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422Tx+, Tx-, Rx+, Rx-, GND
RS-485-4線Tx+, Tx-, Rx+, Rx-, GND
RS-485-2線Data+, Data-, GND
シリアルソフトウェア機能
WindowsドライバーWindows 11, 10, 8.1, 8 および 7
Windows Server 2022, 2019, 2016, 2012 R2, 2012 および 2008 R2
LinuxドライバーKernel 6.x, 5.x and 4.x
MacドライバーmacOSバージョン (Intel 64): 13, 12, 11 および 10.1x
バーチャルマシンVMware Fusion (macOS 13, 12, 11, 10.1x, Intel 64上のWindows)
VMWare ESXi (Linux kernel 4)
Parallels Desktop (macOS 13, 12, 11, 10.1x, Intel 64上のWindows)
Arm® ベースプラットフォームサポートLinux kernel 6.x, 5.x and 4.x
Android APIAndroid 3.1.x以降
電源パラメーター
入力電圧USBバス電源供給:5 VDC, または 外部電源アダプタ供給:12~48 VDC
入力電流UPort 1410-G2:183 mA @ USB 2.0, 370 mA @ USB 3.2, 200 mA @ 12 VDC
UPort 1450-G2モデル:266 mA @ USB 2.0, 452 mA @ USB 3.2, 240 mA @ 12 VDC
UPort 1450I-G2モデル:445 mA @ USB 2.0, 633 mA @ USB 3.2, 340 mA @ 12 VDC
メカニカル
ハウジング金属
IP等級IP20
寸法185 × 30 × 90.6 mm
重量UPort 1410-G2:359 g
UPort 1450-G2モデル:373 g
UPort 1450I-G2モデル:379 g
環境
動作温度標準モデル:0 ~ 60 ℃
-Tモデル:-40 ~ 75 ℃
保管温度-40 ~ 75 ℃
相対湿度5 ~ 95% (結露なきこと)
規格および認証
EMCEN 55032/35
EMICISPR 32, FCC Part 15B Class A
EMSIEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV
IEC 61000-4-5 Surge: Power: 1 kV, Signal: 0.5 kV
IEC 61000-4-6 CS: 3 V; 150 kHz to 80 MHz
IEC 61000-4-8 PFMF
安全IEC 62368-1
EN 62368-1
UL 62368-1 (CB)
KC
落下IEC 60068-2-31
振動IEC 60068-2-6
IEC 60068-2-64
衝撃IEC 60068-2-27
宣言
グリーン製品RoHS, CRoHS, WEEE
MTBF
規格Telcordia規格 SR332, Telcordia Issue 2
時間UPort 1410-G2:1,846,458 時間
UPort 1450-G2モデル:1,431,860 時間
UPort 1450I-G2モデル:1,140,587 時間
保証期間5年

製品のみ

詳細Moxa社 製品保証方針

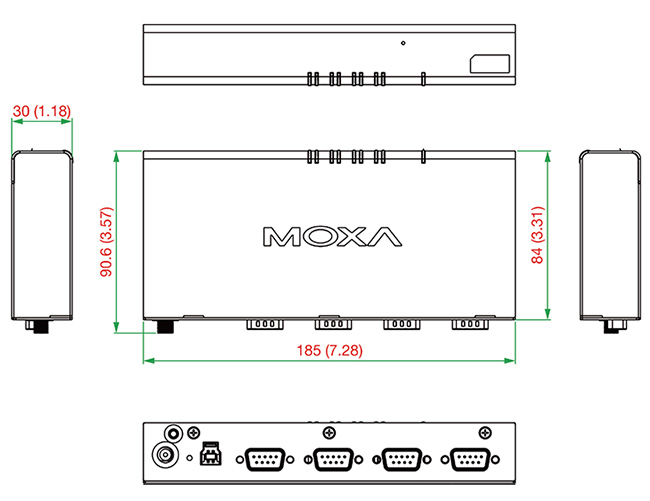

サイズ (単位 = mm)

サイズ
UPort 1450I-G2-T4ポート RS-232/422/485 USB 3.2 - シリアルコンバーター
動作温度:-40~75℃
2kV絶縁保護

アクセサリー

ケーブル
CBL-USB3-BA-G-120USB 3.2 Gen 1ケーブル
type A - type B
ラッチおよびスクリュー付
1.2m
CBL-USB3-BA-G-028USB 3.2 Gen 1ケーブル
type A - type B
ラッチおよびスクリュー付
0.28m
CBL-USB3-BA-BK-120USB 3.2 Gen 1ケーブル
type A - type B
1.2 m
CBL-F9M9-20DB9/F - DB9/M シリアルケーブル
20 cm
CBL-F9M9-150DB9/F - DB9/M シリアルケーブル
1.5 m
コネクター
LB-DB9F-G-01シリアルループバック DB9アダプター
Mini DB9F-to-TBDB9/F - ターミナルブロックコネクター
ADP-RJ458P-DB9FDB9/F - RJ45コネクター
A-ADP-RJ458P-DB9F-ABC01ABC-01シリーズ用 DB9/F - RJ45コネクター
DINレールマウントキット
DK-UP1400-G2UPort 1400-G2用 DINレールマウントキット
ウォールマウントキット
WK-UP400A-BOT-BKUPort 400A/1400-G2/1600-G2シリーズ用 底面パネルウォールマウントキット
プレート2枚 (43×30×2 mm)
ネジ6本 (M3×5 mm)

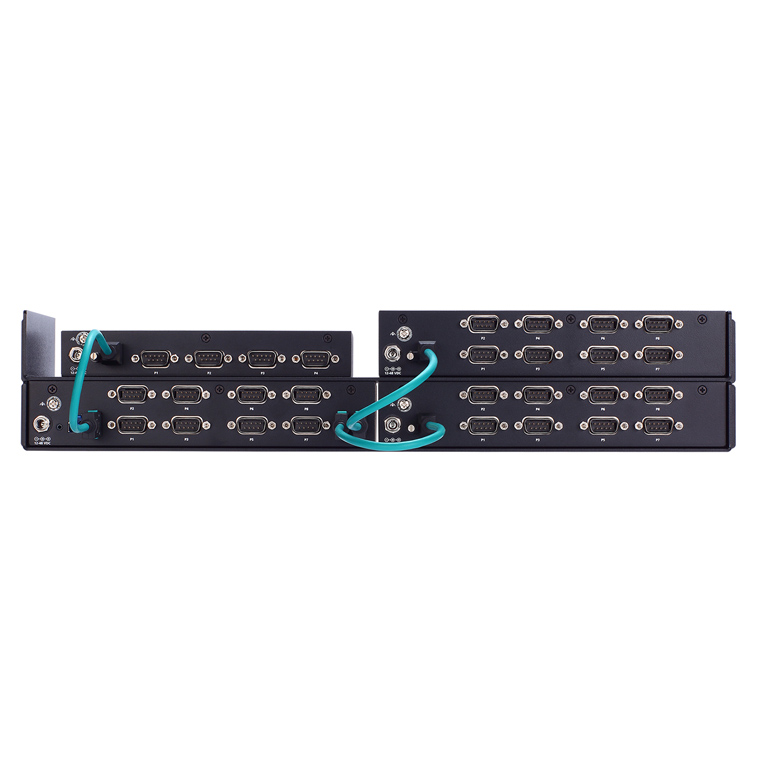

ラックマウントキット
RK-UP1600-G2UPort 1400/1600-G2用 ラックマウントキット
電源アダプター
PWR-12150-USJP-SA-Tロック付きバレルプラグ
12 VDC
1.5 A
100~240 VAC
US/JPプラグ
動作温度:-40~75℃
適用モデル:
UPort 1450-G2-T
UPort 1450I-G2-T
