PT-G510-8GTX-PHR-HV-CT
IEC61850-3 8xRJ45 2xSFP,L2フルギガビットマネージドスイッチ,110-220 VDC/VAC,-40～75℃,コンフォーマルコーティング
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- IEC 61850-3 Edition 2 Class 2に準拠した高いEMC耐性
- Turbo Ring、Turbo Chain、STP/RSTP/MSTP、PRP/HSRによるネットワーク冗長性
- ハードウェアベースのIEEE 1588 PTPおよび電源プロファイルをサポートし、高精度な時刻同期を実現
- トラブルシューティングを容易にするGOOSEチェック
- 電力SCADA用のIEC 61850-90-4スイッチデータモデリングに基づく内蔵MMSサーバー
- 産業用ネットワーク管理を簡単に視覚化するMXpowerをサポート
- -40～75℃の動作温度範囲
カテゴリー
シリーズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
PT-G510シリーズは、ゼロリカバリータイムの冗長性を必要とするデジタル変電所のミッションクリティカルなアプリケーションのための最高のシステム可用性とデータインテグリティを満たすように設計されています。PRP/HSRをサポートし、変電所やプロセスオートメーションシステムでシームレスな冗長性を実現します。ハードウェアベースのIEEE 1588v2 PTPも、タイムクリティカルなアプリケーション向けにサポートされています。信頼性の高い設計により、IEC 61850-3 Edition 2 Class 2の認定を受けており、変電所アプリケーションの過酷な要件を満たします。

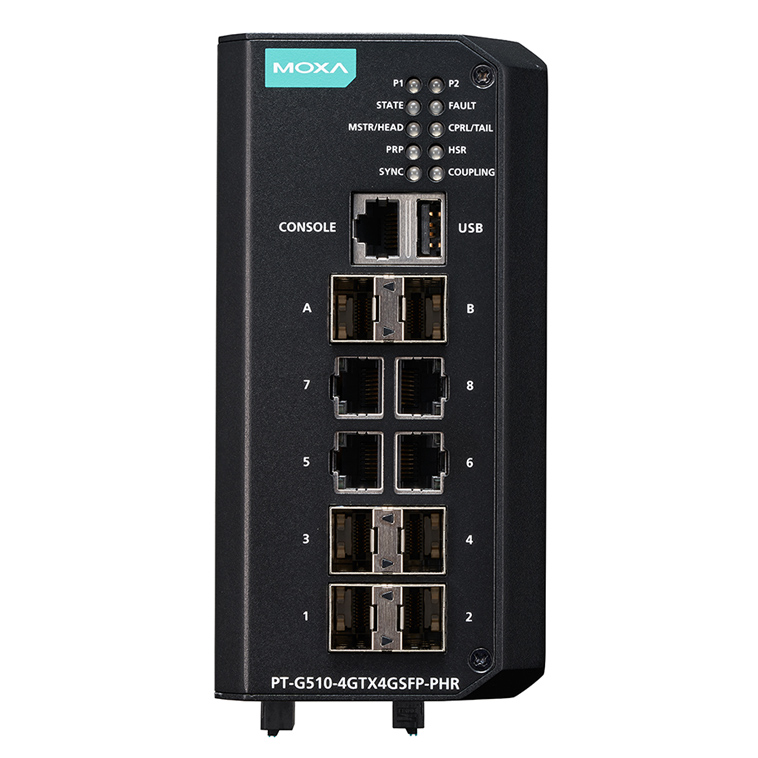

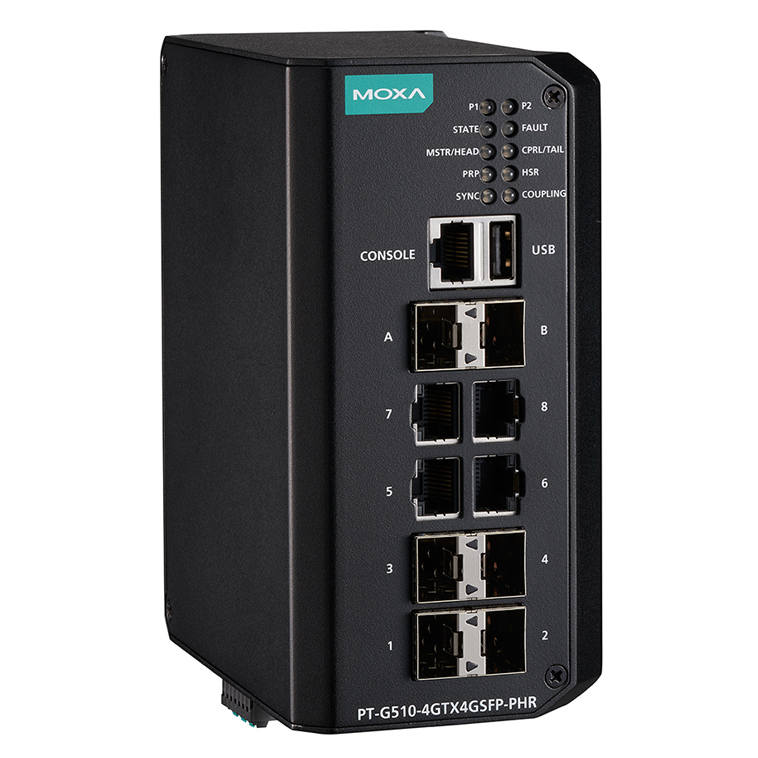

PT-G510シリーズは、8個の100/1000BaseT(X) イーサネットポート、または2個の専用100/1000Base SFP PRP/HSRポートを備えた100/1000BaseSFPスロットを搭載しています。PRP、HSR、MRP、STP、MSTP、RSTPを含む完全な冗長プロトコルをサポートし、ネットワークの信頼性を高めます。GOOSEパケットを効率的に監視するために、GOOSEチェックを装備しています。さらに、電力SCADA用のIEC 61850-90-4スイッチデータモデリングに基づいたMMSサーバーを内蔵しています。
| イーサネットインターフェース | |
| 100/1000BaseT(X)ポート (RJ45コネクター) | PT-G510-8GTX-PHRモデル：8 PT-G510-4GTX4GSFP-PHRモデル：4 |
|---|---|
| 100/1000BaseSFPポート | PT-G510-8GSFP-PHRモデル：10 PT-G510-4GTX4GSFP-PHRモデル：6 |
| 規格 | IEEE 802.3u for 100BaseT(X) and 100BaseFX IEEE 802.3ab for 1000BaseT(X) IEEE 802.3z for 1000BaseX IEEE 802.1D-2004 for Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEEE 802.1p for Class of Service IEEE 802.1Q for VLAN Tagging IEEE 802.1X for authentication IEEE 802.3ad for Port Trunk with LACP IEEE 802.3x for flow control |
| イーサネットソフトウェア機能 | |
| マネージメント | HTTPS Dying Gasp Back Pressure Flow Control DHCP Option 66/67/82 Fiber check Flow control LLDP Port Mirror SNMP Inform BOOTP DHCP Server/Client HTTP IPv4/IPv6 RARP SMTP SNMPv1/v2c/v3 Syslog Telnet TFTP |
| MIB | MIB-II Ethernet-like MIB Bridge MIB P-BRIDGE MIB Q-BRIDGE MIB RSTP MIB RMON MIB Groups 1, 2, 3, 9 |
| フィルター | IGMP v1/v2/v3 GMRP GVRP 802.1Q QinQ VLAN |
| 冗長プロトコル | Link Aggregation MSTP RSTP STP Turbo Chain Turbo Ring MRP HSR PRP Coupling RSTP grouping |
| セキュリティ | RADIUS TACACS+ SSH Port Lock Broadcast storm protection MAB authentication Sticky MAC Access control list |
| タイムマネージメント | NTP Server/Client SNTP IEEE 1588v2 PTP（ハードウェアベース） |
| 電力変電所 | GOOSE Check IEC 61850 QoS MMS |
| スイッチのプロパティ | |
| 優先キュー | 8 |
| 最大 VLAN数 | 256 |
| VLAN ID範囲 | 1～4094 |
| RSTPグループ化ID範囲 | 1～4094 |
| IGMPグループ | 4096 |
| MACテーブルサイズ | 16 K |
| パケットバッファサイズ | 12 Mbits |
| シリアルインターフェース | |
| コンソールポート | RS-232 (RJ45) |
| USBインターフェース | |
| ストレージポート | USB Type A |
| 電力パラメーター | |
| 入力電圧 | -HVモデル： 110-220 VAC, 110-220 VDC（88～300 VDC, 85～264 VAC） -WVモデル： 24-48 VDC（18～72 VDC） -HVと-WVの両モデルとも、1つの電源モジュールでデュアル電源入力をサポートしています。 |
| 入力電流 | -HVモデル： 0.5 A @ 110-220 VAC 0.3 A @ 110-220 VDC -WVモデル： 1.1 A @ 24-48 VDC |
| アラーム接点チャネル | 抵抗負荷：1 A @ 24 VDC |
| 過負荷電流保護 | 対応 |
| 逆極性保護 | 対応 |
| 物理的特性 | |
| IP定格 | IP30 |
| 寸法（耳を含まず） | 74×148×120 mm |
| 重量 | 1476 g |
| 取付方法 | DINレールマウンティング |
| 環境制限 | |
| 動作温度 | -40～75℃ -40～85℃で16時間（IEC 60068-2-2に準拠したテスト済み） |
| 保管温度 | -40～85℃ |
| 周囲相対湿度 | 5～95%（結露なきこと） |
| 規格と認証 | |
| EMC | EN 55032/35 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF EN 61000-4-11 |
| 電力変電所 | IEC 61850-3 Edition 2.0 Class 2 IEEE 1613 |
| 鉄道 | EN 50121-4 |
| 海洋 | -WVモデル： DNV IEC 60945 |
| 安全 | IEC 62368-1 UL 62368-1 |
| MTBF | |
| 時間 | 688,584 時間 |
| 規格 | Telcordia (Bellcore) Standard TR/SR |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ (単位 = mm)
| PT-G510-8GTX-PHR-HV-CT | IEC 61850-3 RJ45×8 SFP×2 L2フルギガビットマネージドスイッチ 110-220 VDC/VAC 動作温度：-40～75℃ コンフォーマルコーティング |
|---|
オプショナルアクセサリ (別売)
| SFPモジュール | ||
| SFPモジュールシリーズ | MoxaイーサネットSFPトランシーバー製品互換性 (PDFファイル)をご参照下さい | |
|---|---|---|
| ストレージキット | ||
| ABC-02-USB | マネージドイーサネットスイッチおよびルータ用の設定バックアップおよびリストアツール ファームウェアアップグレード ログファイルストレージツール 動作温度：0～60℃ |
|
| ABC-02-USB-T | マネージドイーサネットスイッチおよびルータ用の設定バックアップおよびリストアツール ファームウェアアップグレード ログファイルストレージツール 動作温度：-40～75℃ |
|
| ソフトウェア | ||
| MXview-50 | 産業用ネットワーク管理ソフトウェア 50ノードのライセンス (IPアドレス別) | |
| MXview-100i | 産業用ネットワーク管理ソフトウェア 100ノードのライセンス (IPアドレス別) | |
| MXview-250i | 産業用ネットワーク管理ソフトウェア 250ノードのライセンス (IPアドレス別) | |
| MXview-500i | 産業用ネットワーク管理ソフトウェア 500ノードのライセンス (IPアドレス別) | |
| MXview-1000 | 産業用ネットワーク管理ソフトウェア 1000ノードのライセンス (IPアドレス別) | |
| MXview-2000 | 産業用ネットワーク管理ソフトウェア 2000ノードのライセンス (IPアドレス別) | |
| MXview Upgrade-50 | 産業用ネットワーク管理ソフトウェア 50ノードのライセンス拡張 (IPアドレス別) | |

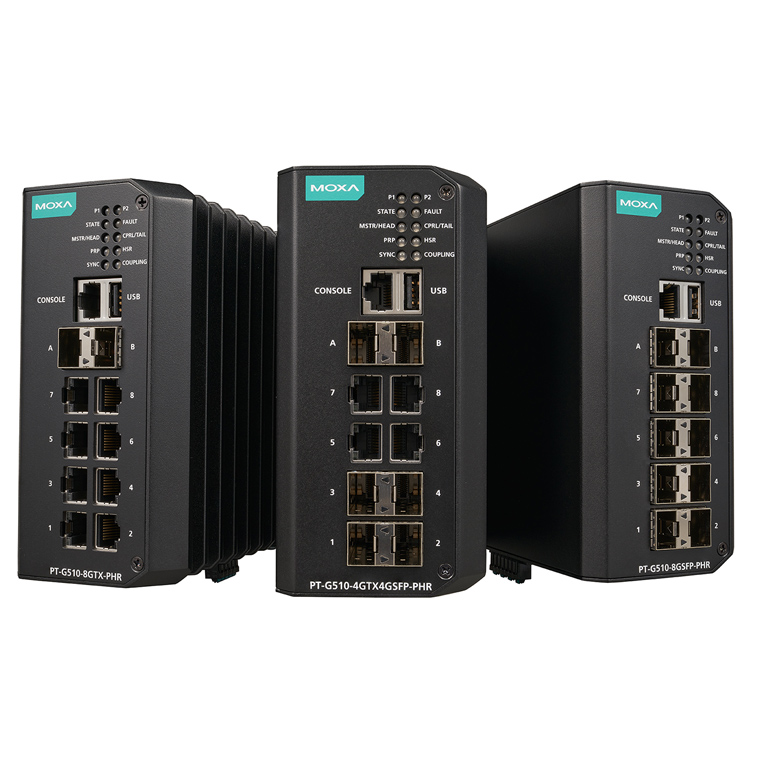

PT-G510シリーズ 製品一覧
| PT-G510-8GTX-PHR-HV | IEC61850-3 8xRJ45 2xSFP,L2フルギガビットマネージドスイッチ,110-220 VDC/VAC,-40～75℃ |
| PT-G510-8GSFP-PHR-HV | IEC61850-3 10xSFP,L2フルギガビットマネージドスイッチ,110-220 VDC/VAC,-40～75℃ |
| PT-G510-4GTX4GSFP-PHR-HV | IEC61850-3 4xRJ45 6xSFP,L2フルギガビットマネージドスイッチ,110-220 VDC/VAC,-40～75℃ |
| PT-G510-8GTX-PHR-HV-CT | IEC61850-3 8xRJ45 2xSFP,L2フルギガビットマネージドスイッチ,110-220 VDC/VAC,-40～75℃,コンフォーマルコーティング |
| PT-G510-4GTX4GSFP-PHR-HV-CT | IEC61850-3 4xRJ45 6xSFP,L2フルギガビットマネージドスイッチ,110-220 VDC/VAC,-40～75℃,コンフォーマルコーティング |
| PT-G510-8GSFP-PHR-HV-CT | IEC61850-3 10xSFP,L2フルギガビットマネージドスイッチ,110-220 VDC/VAC,-40～75℃,コンフォーマルコーティング |
| PT-G510-8GTX-PHR-WV | IEC61850-3 8xRJ45 2xSFP,L2フルギガビットマネージドスイッチ,24-48 VDC,-40～75℃ |
| PT-G510-8GSFP-PHR-WV | IEC61850-3 10xSFP,L2フルギガビットマネージドスイッチ,24-48 VDC,-40～75℃ |
| PT-G510-8GTX-PHR-WV-CT | IEC61850-3 8xRJ45 2xSFP,L2フルギガビットマネージドスイッチ,24-48 VDC,-40～75℃,コンフォーマルコーティング |
| PT-G510-4GTX4GSFP-PHR-WV | IEC61850-3 4xRJ45 6xSFP,L2フルギガビットマネージドスイッチ,24-48 VDC,-40～75℃ |
| PT-G510-8GSFP-PHR-WV-CT | IEC61850-3 10xSFP,L2フルギガビットマネージドスイッチ,24-48 VDC,-40～75℃,コンフォーマルコーティング |
| PT-G510-4GTX4GSFP-PHR-WV-CT | IEC61850-3 4xRJ45 6xSFP,L2フルギガビットマネージドスイッチ,24-48 VDC,-40～75℃,コンフォーマルコーティング |
