NRU-240S-AWP-JAO32

IP66定格防水性Jetson AGX Orin (32GB)コンピューター、PoE+ GbEポート×4

主な製品特長

  • NVIDIA® Jetson AGX Orin™ SoMで駆動
  • IP66定格の防水・防塵性
  • -25℃~70℃対応のファンレス動作
  • M12 X-codedコネクター経由のPoE+ GbE×4と10GBASE-T×1
  • M12 A-codedコネクター経由の絶縁型CAN2.0×2、RS232×1、絶縁型RS485×1
  • 車載グレードのMCUによるシステム監視用ポート×1
  • 8V~48V広範囲DC入力、イグニッションパワーコントロール内蔵

FCC

CE

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ

NRU-240S-AWPは、路側、食品と化学薬品の工場、鉱業、建設、農業、港湾など、過酷な環境でのエッジAIアプリケーションを対象として、堅牢なIP66定格の防水性NVIDIA® Jetson AGX Orinコンピューターです。また、機構設計を整合化し、ケーブルキットを標準化し、防水性コネクタを厳選することで、手頃な価格で防水機能を備えたエッジAIを再定義することを実現します。

NVIDIA® Jetson AGX Orinで駆動されるNRU-240S-AWPは、最大275スパースTOPS (INT8) AI推論を実行し、同時に22の1080ビデオストリームをトランスコードできます。ビジョンベースのAIアプリケーションで多様なカメラ要件を満足させるため、NRU-240S-AWPは産業用GigEカメラやIPカメラ用に防水性のM12 PoE+ GbEポート×4を提供します。また、防水性のType-Cコネクタは、リアルタイムに周囲環境を視覚的に認知するADASアプリケーション用に、4KのDisplayPort出力を供給します。高速データ通信用に、防水性の10GbEポートも提供されます。

NRU-240S-AWPは、車載実装用に、8V~48Vの広範囲DC入力、イグニッションパワーコントロール、絶縁型CAN busポート×2、RS232ポート×1、絶縁型RS485ポート×1を備えています。CAN/COM/Wi-Fiモジュール用のmini-PCIeソケット×2、4G LTE/5G NRモバイル通信モジュール用のM.2 Bキーソケット×1も搭載されています。ストレージ面では、Orinモジュールで64GBのeMMCと、SSDでの高速な読み取り/書き込みに向けたM.2 2280 NVMeソケットに加え、ストレージ拡張用に2つの内蔵2.5" SSDスロットを内蔵しています。

IP66防水性、AGX Orin AI性能、豊富なオンボードIOを統合することで、堅牢性、高性能、低価格のバランスを取ります。産業用車両、屋外AMR、エッジ検査、路側で理想的なエッジAIプラットフォームです。

システムコア
プロセッサー NVIDIA® Ampere GPUとARM Cortex-A78AE CPUで構成されるNVIDIA® Jetson Orin™ NXシステムオンモジュール (SOM)
メモリ 32GB/64GB LPDDR5 (JAO 32GB/JAO 64GB) @ 3200 MHz、SOM
eMMC 64GB eMMC 5.1、SOM
パネルI/Oインターフェース
イーサネットポート ポート1~ポート4:Intel® I350によるM12 Xコード 8ピンコネクタ経由 ギガビットイーサネットポート×4
ポート5:M12 Xコード 8ピンコネクタ経由 10ギガビットイーサネットポート×1
PoE機能 ポート1~ポート1用 IEEE 802.3at PoE+ PSE、総電力バジェット100W
USB M12 Aコード 8ピンコネクタ経由 USB 2.0ポート×2
システム監視 車載グレードのMCUによるM12 Aコード 8ピンコネクタ経由の絶縁CAN 2.0ポート×1と絶縁DO×1
内部I/Oインターフェース
Mini PCI Express WiFi 6 または CAN用 フルサイズ Mini PCI Expressソケット(PCIe + USB 2.0)×1 GNSS または 4G LTE用 フルサイズ Mini PCI Expressソケット(USB 2.0)×1
M.2 デュアルマイクロSIM対応LTE/5Gモジュール用 M.2 3042/3052 B key (USB 3.1 Gen 1 + USB 2.0)×1
ストレージ
SATA HDD 2.5インチSSD取り付け用内部SATAポート×2
M.2 NVMe NVMe SSD用 M.2 2280 Mキー NVMeソケット(PCIe Gen4x2)×1
電源
DC入力 8V~48V DC入力およびM12 Lコード5ピンコネクター経由のイグニッションパワーコントロール 1
筐体特性
寸法 225 mm (W) × 194 mm (D) × 88.5 mm (H) (ゴム足なし)
225 mm (W) × 194 mm (D) × 89.5 mm (H) (ゴム足付き)
重量 4.4kg (壁掛けブラケットを除く)
設置方法 壁掛けブラケット (標準)
動作環境
動作温度 -25℃~70℃ (30W TDPモード、10GbE伝送およびPoE負荷なし) 2
-25℃~60℃ (30W TDPモード、フル機能使用時)
保管温度 -40℃ ~ 85℃
湿度 10% ~ 90% (結露なきこと)
振動 MIL-STD-810H, Method 514.8, Category 4
衝撃 MIL-STD-810H, Method 516.8, Procedure I
EMC CE/FCC Class A、EN 55032 および EN 55035準拠
EN 50121-3 (EN 50155:2017, Clause 13.4.8)
  • 1:各ピンの最大電流は16Aです。
  • 2:動作温度が氷点下および60℃を超える場合は、広範囲温度対応のHDDまたはソリッドステートディスク(SSD)が必要です。

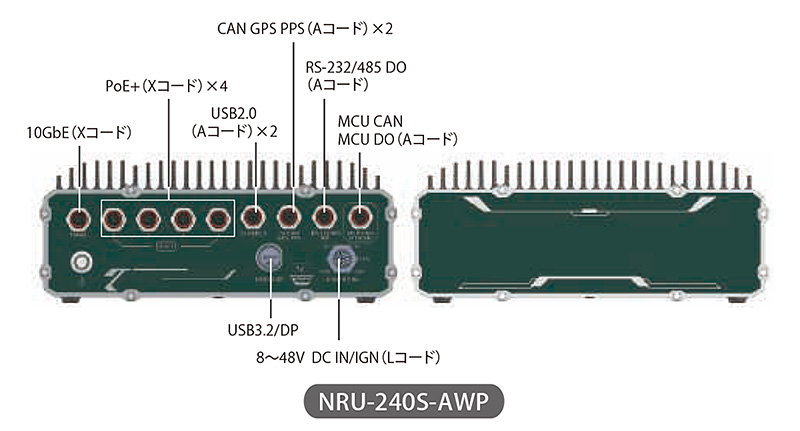

外観図

NRU-240S-AWP-JAO32 - 外観図

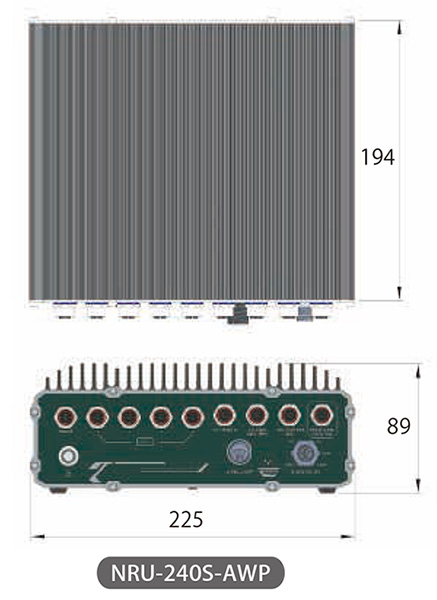

サイズ (単位=mm)

NRU-240S-AWP-JAO32 - サイズ
NRU-240S-AWP-JAO32 IP66定格防水性Jetson AGX Orin™ (32GB)コンピューター
PoE+ GbEポート×4

オプションアクセサリー (別売り)

電源アダプター
PA-160W-OW 160W AC-DC電源アダプター
20V/8Aの18AWG/120cmコード
ターミナルブロック用コードエンド端子
動作温度:-30℃~70℃
PA-280W-ET2 280W AC/DC電源アダプター
24V/11.67A、16AWG/100cm
ターミナルブロック用コードエンド端子
動作温度:-30℃~60℃
センサーカメラ
AC-IMX390-H60 Sony IMX390 CMOSセンサーカメラ
1920×1080@30fps、LFM、HFOV 63.9°、IP67+IP69K、FAKRAオスコネクタ、アクティブ整合、レンズキャップなし
動作温度:-40℃~85℃
AC-IMX390-H120 Sony IMX390 CMOSセンサーカメラ
1920×1080@30fps、LFM、HFOV 120.6°、IP67+IP69K、FAKRAオスコネクタ、アクティブ整合、レンズキャップなし
動作温度:-40℃~85℃
AC-IMX390-H190 Sony IMX390 CMOSセンサーカメラ
1920×1080@30fps、LFM、HFOV 186°、IP67+IP69K、FAKRAオスコネクタ、アクティブ整合、レンズキャップなし
動作温度:-40℃~85℃
AC-ISX031-H60 Sony ISX031 CMOSセンサー(ISP内蔵)
1920×1536@30fps、HFOV H63.9°、IP67+IP69K、FAKRAオスコネクタ、アクティブ整合、レンズキャップなし
動作温度:-40℃~85℃
AC-ISX031-H120 Sony ISX031 CMOSセンサー(ISP内蔵)
1920×1536@30fps、HFOV H120.6°、IP67+IP69K、FAKRAオスコネクタ、アクティブ整合、レンズキャップなし
動作温度:-40℃~85℃
AC-ISX031-H190 Sony ISX031 CMOSセンサー(ISP内蔵)
1920×1536@30fps、HFOV H195.9°、IP67+IP69K、FAKRAオスコネクタ、アクティブ整合、レンズキャップなし
動作温度:-40℃~85℃
AC-IMX490-H30 Sony IMX490 CMOSセンサーカメラ
2880×1860@30fps、LFM、HFOV 30.0°、IP67+IP69K、FAKRAオスコネクタ、アクティブ整合、レンズキャップなし
動作温度:-40℃~85℃
AC-IMX490-H60 Sony IMX490 CMOSセンサーカメラ
2880×1860@30fps、LFM、HFOV 62.5°、IP67+IP69K、FAKRAオスコネクタ、アクティブ整合、レンズキャップなし
動作温度:-40℃~85℃
AC-IMX490-H120 Sony IMX490 CMOSセンサーカメラ
2880×1860@30fps、LFM、HFOV 120°、IP67+IP69K、FAKRAオスコネクタ、アクティブ整合、レンズキャップなし
動作温度:-40℃~85℃
ケーブル
Cbl-TpCPlug-UTpCF-50CM 防水 TypeC オスプラグ - USB タイプC FMLケーブル
長さ:50cm
Cbl-M12A8M-2U2TA-180CM1 防水 M12 (8極 Aコード) - USB 2.0 タイプA (メス)×2
長さ:180cm
Cbl-M12A8M-2DB9M_OW2-180CM1 防水 M12 Aコード オス 8P - DB9 オス+2P×2
長さ:180cm
Cbl-M12X8M-RJ45F-100CM 防水 M12 (8極 Xコード) - RJ45 メス、CAT6A
長さ:100cm
Cbl-FAKRA-ZFM-ZFM-12M 防水 FAKRA Zコード メス - 防水 FAKRA Zコード メス
長さ:12m
FK-FF-CABLE-7M FAKRA SMB ST. メス Zコード - FAKRA SMB ST. メス Aコード
長さ:700cm

ケーブルキット

NRU-230V-AWP / NRU-240S-AWP フロントパネルケーブルキット
Cblkit-FP-NRU-230V-AWP_NRU-240S-AWP Cbl-TpCPlug-UTpCF-50CM×1
Cbl-M12A8M-2U2TA-180CM1×1
Cbl-M12A8M-2DB9M_OW2-180CM1×3
Cbl-M12X8M-RJ45F-100CM×5

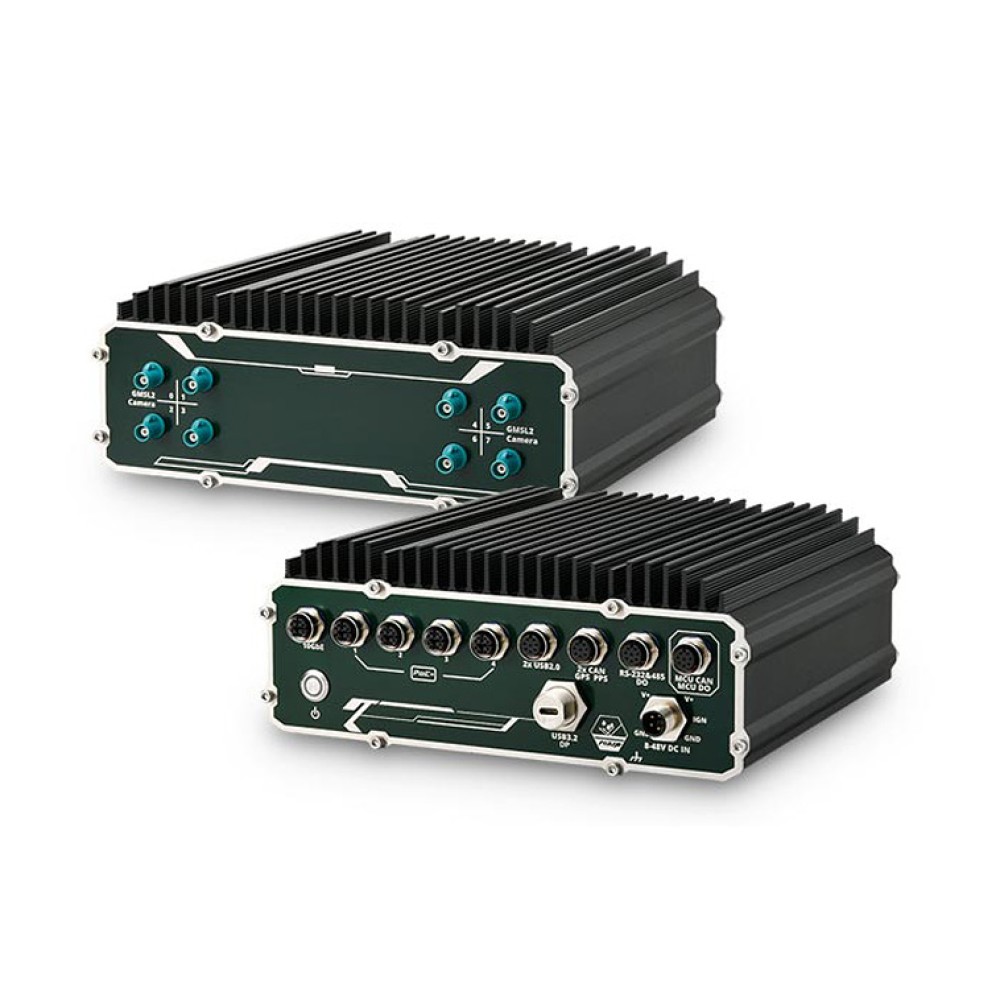

NRU-230V-AWP/NRU-240S-AWPシリーズ 製品一覧
