tBOX110-APL-TV
Intel Atom x5-E3940プロセッサーを搭載した車両用ファンレス組込みシステム
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- CE、FCC、LVD、EN 45545-2およびEN 50155(鉄道)認証済み、ISO 7637-2(車両)準拠 ※
- 広い動作温度範囲：-40℃～+70℃ (EN 50155 OT4)
- ワイドレンジDC9～36VおよびフルレンジDC24～110V (EN 50155準拠) 電源入力
- スマートイグニッションによる安全なシャットダウンと車両バッテリー保護
- コンパクトサイズで豊富なI/Oコネクティビティ、TPM2.0対応
型番によって取得認証が異なります。詳細についてはお問い合わせください。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
車載IoTゲートウェイ専用小型プラットフォーム tBOX110は、車載アプリケーション規格ISO 7637-2に準拠し、Intel Atom® x5-E3940プロセッサー搭載、サイズ16.4×12.8×4.4 cm、重量0.97kgのコンパクトサイズです。また、堅牢なボディは-40℃～+70℃の広い温度範囲に対応し、最大3 Grmsの耐振動性を備え、過酷な環境でも安定した信頼性の高い動作を実現しています。スマートイグニッション機能は12/24 VDC車載電圧入力および9～36Vの広範囲なDC電源入力に対応し、DINレールとウォールマウントによる取り付けが可能で、スマート交通アプリケーションでの使用に適しています。
tBOX110は、低消費電力と堅牢構造により、過酷な環境での安定した信頼性の高い動作を実現しています。メモリ最大8GBのDDR3L-1866 SO-DIMMスロット×1、2.5インチSATAハードディスクマウンター×1、mSATAインターフェース×1を搭載し、ストレージへのニーズにも完全対応しています。フルサイズRev.1.2 PCI Express Mini Cardスロット×2 (SIMカードスロット付きUSB/PCIeインターフェース×1、SIMカードスロット付きmSATA/USB/PCIeインターフェース×1) は、COM×2/CANBus×2 (COM×2はオプション)、DIO×1の各種通信インターフェースとの組み合わせにより高度な統合を実現します。スマートイグニッション機能はさまざまな電源モード、カーバッテリー保護、電源オン/オフスケジュールに対応し、不安定なカーバッテリー電圧からシステムを保護します。
ファンレスで高性能、経済的な車載交通アプリケーションプラットフォームtBOX110は、CAN busポート×2、シールド接地RS-232/422/485ポート (4線式)×2、RJ-45LANポート×2、USB 3.0ポート×2、ロック機構付きHDMI 1.4bオーディオケーブル×2、マイク入力ポート×1、ライン出力ポート×1、DB9 8ビットプログラマブルデジタル入出力ポート×1、スマートイグニッション機能用電源入力インターフェース×1、アンテナコネクター×4の各種入出力インターフェースを搭載しています。ソフトウェアとしては、Windows® 10 64ビットとLinux Ubuntu 20.04オペレーティングシステムに対応しています。
| CPU | Intel Atom® x5-E3940 4C @1.6 GHz, TDP: 9.5W |
|---|---|
| チップセット | SoC内蔵 |
| システムメモリ | DDR3L-1866 SO-DIMM×1、最大8GB |
| BIOS | AMI |
| COM |
車両：RS-232/422/485 (4線式)×2、シールド接地付き 鉄道：絶縁RS-232/422/485 (4線式)×4、シールド接地付き |
| USB | USB 3.0×2 |
| PoE | N/A |
| イーサネット |
車両：RJ-45 10/100/1000 Mbpsイーサネット×2 (Intel® I210-IT) 鉄道：M12 Aコード/Xコード10/100/1000 Gbpsイーサネット×2 (Intel® I210-IT) |
| ディスプレイ | HDMI 1.4b (スクリューロック付き)×2 |
| CANbus | 車両：絶縁CANBus 2.0 A/B (SocketCAN対応)×2 |
| DI/DO | DB9 8-bit プログラム可能なDIO×1 |
| オーディオ | マイクイン×1、ラインアウト×1 |
| ストレージ |
内蔵2.5インチSATAドライブ×1 (高さ9.5 mm) mSATA×1 (PCI Express Mini Cardスロット1基占有) |
| 拡張 |
フルサイズRev.1.2 PCI Expressミニカードスロット×2： USB/PCIe、外部SIMソケット×1 (標準サイズSIMソケット) 外部SIMソケット付きmSATA/USB/PCIe×1 (標準サイズSIMソケット) |
| その他 |
リセットボタン×1 電源ボタン×1 リモートスイッチ×1 アンテナ開口部×4 |
| 電源供給 |
車両：端子台×1、9～36VDC、スマートイグニッション付き 鉄道：M12オスAコード×1、24～110VDC、スマートイグニッション付き |
| ウォッチドッグタイマー | 255レベル、1～255秒 |
| 構造 | アルミ押し出し材と頑丈なスチール、IP20 |
| 動作温度 | -40℃～+70℃ (W.T.ペリフェラル使用時 |
| 相対湿度 | 0%～95% (結露なきこと) |
| 振動 |
3 Grms /SSD搭載時 (5～500Hz、X/Y/Z方向、ランダム、動作時) 1 Grms /HDD付き (5～500Hz、X/Y/Z方向、ランダム、動作時) 2 Grms /HDDおよび防振キット付き (5～500Hz、X/Y/Z方向、ランダム、動作時) MIL-STD-810G、メソッド514.6C-VIカテゴリー4準拠 |
| 衝撃 | N/A |
| 寸法 (W×D×H) | 164.1×128×44.1 mm |
| 重さ (ネット/グロス) | 1.02 kg / 1.44 kg |
| 認証 | CE, FCC, LVD認証 ; ISO 7637-2準拠 |
| EOSサポート | Windows® 10 64-bit, Ubuntu 20.04 |
| ソフトウェアサポート | AXView |
| 取り付け方法 | ウォールマウント、DINレール (オプション) |
サイズ (単位=mm)
外観

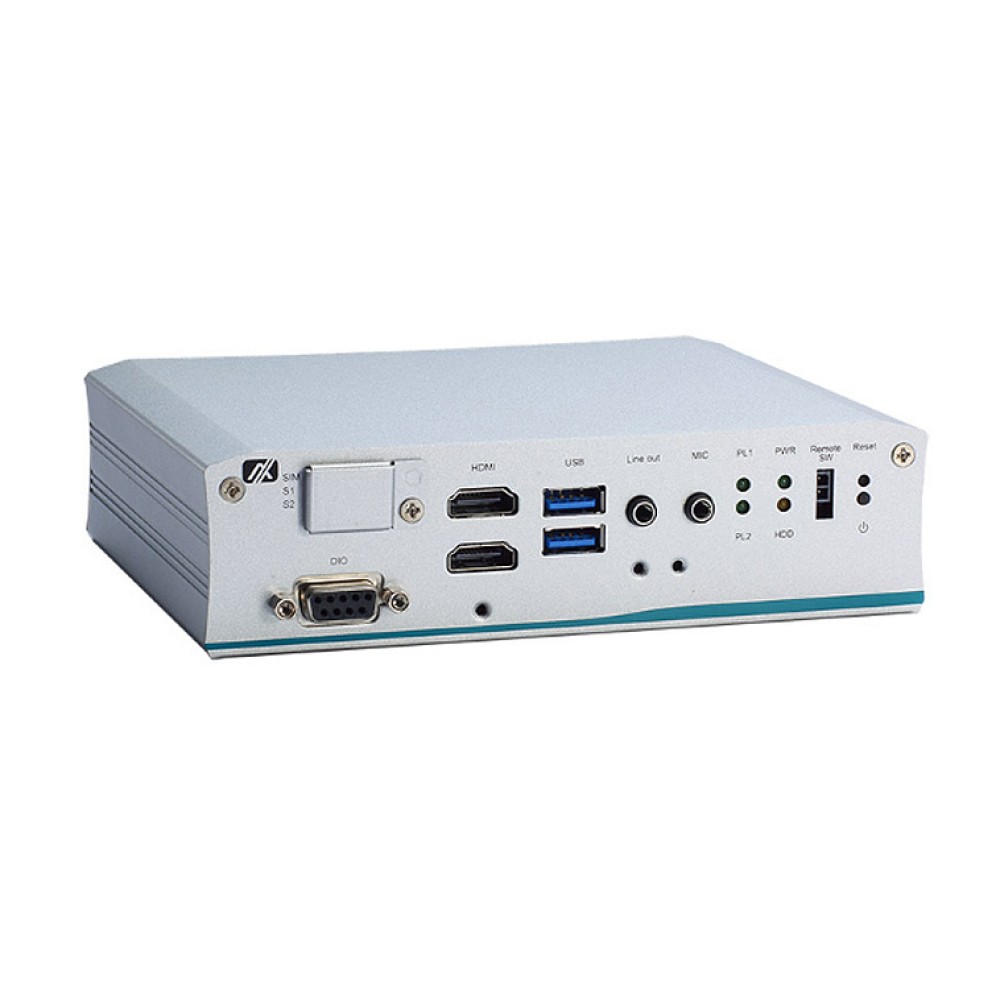

前面

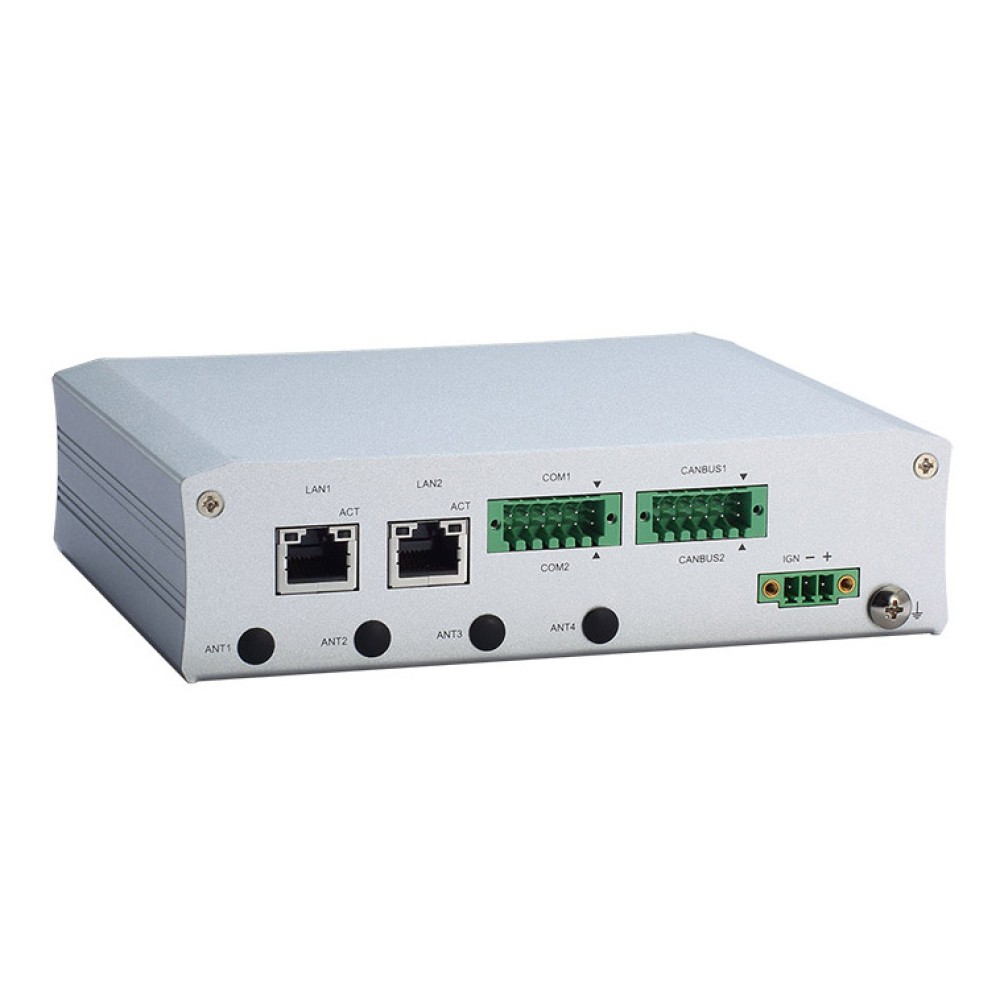

背面
| tBOX110-APL-TV | Intel® Atom x5-E3940プロセッサーを搭載した車両用ファンレス組込みシステム RJ-45 GbE LAN×2、ターミナルブロック DC入力、USB 3.0×2、HDMI×2、COM×2、DIO、CAN×2、 オーディオ・マイク入力/ライン出力、スマートイグニッション、TPM 2.0、12/24 VDC (P/N-E26N110100) |
|---|
アクセサリー (別売り)
| 886N32410A0E | tBOX(E)用 MCR8822CE-P Wi-Fiキット (20) |
|---|---|
| 886N11012A0E | LTE NL668-JP tBOX110 M1R 2020(E) |
| 886N11010A0E※ | tBOX110(E)用 LTE LE910C4-AP (20) |
| 509000001500 | E26N110100 tBOX110-APL-TV用 PWS FSP120-AAAN3(9NA1206647) FSP 120W |
| 594B8120B30E | DC入力ケーブル M12 メス 5P 180cm、ACC無し (テスト用) |
| 594B8152710E | LANケーブル M12-Xコード/RJ45プラグ CAT6 180cm |
| 594N3202730E | LANケーブル M12-A オス 8P - RJ-45 |
| 59906000010E | 電源コード YP-12/YC-12 (日本) |
| 59903000000E | 電源コード YP-22/YC-12 (ヨーロッパ) |
| 59904010000E | 電源コード/UK YP-61A/YC-12 L=1830mm |
| 886N11011A0E | tBOX110 DINレールキット(E) |
| 8816N1000A0E | tBOX 防振キット(S)(E) |
886N11010A0Eは販売を終了いたしました。
tBOX110シリーズ 製品一覧
| tBOX110-APL-MR4 | Intel Atom x5-E3940プロセッサーを搭載したファンレス組込みシステム |
| tBOX110-APL-MR2 | Intel Atom x5-E3940プロセッサーを搭載した鉄道用ファンレス組込みシステム |
| tBOX110-APL-TV | Intel Atom x5-E3940プロセッサーを搭載した車両用ファンレス組込みシステム |
