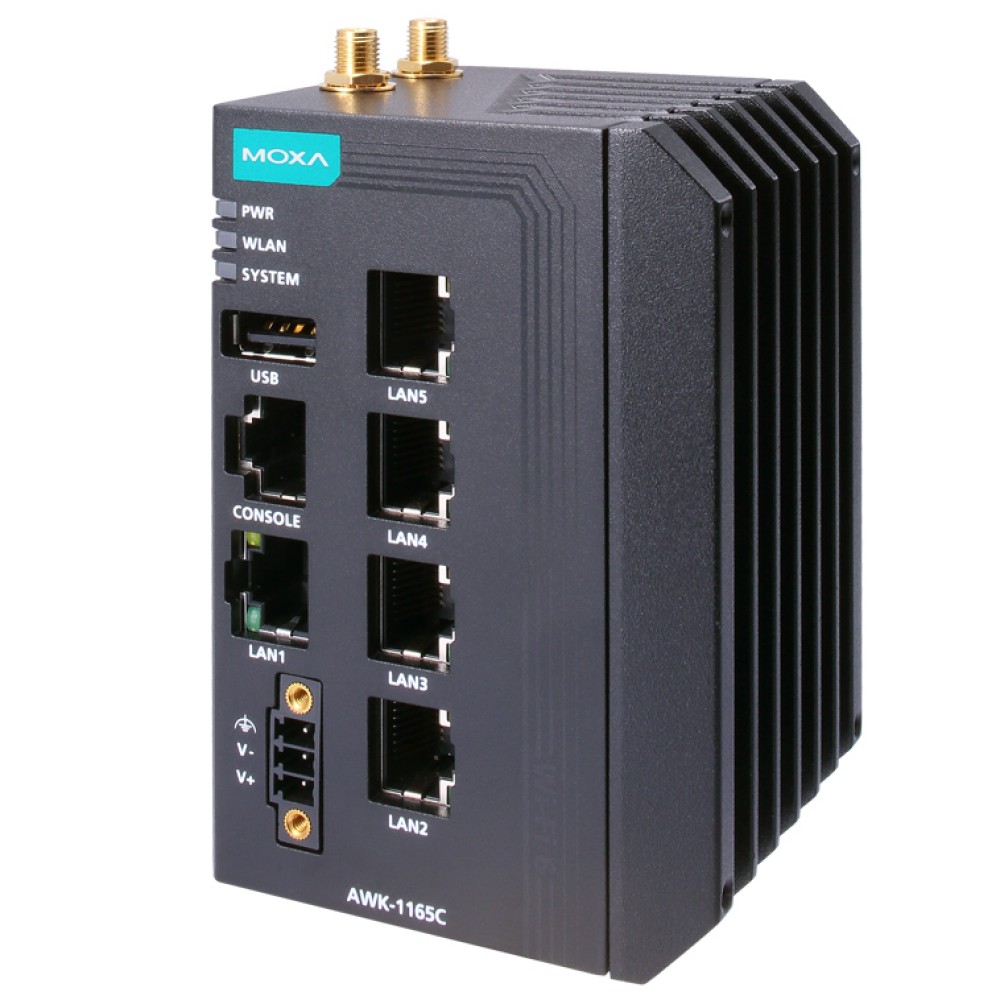

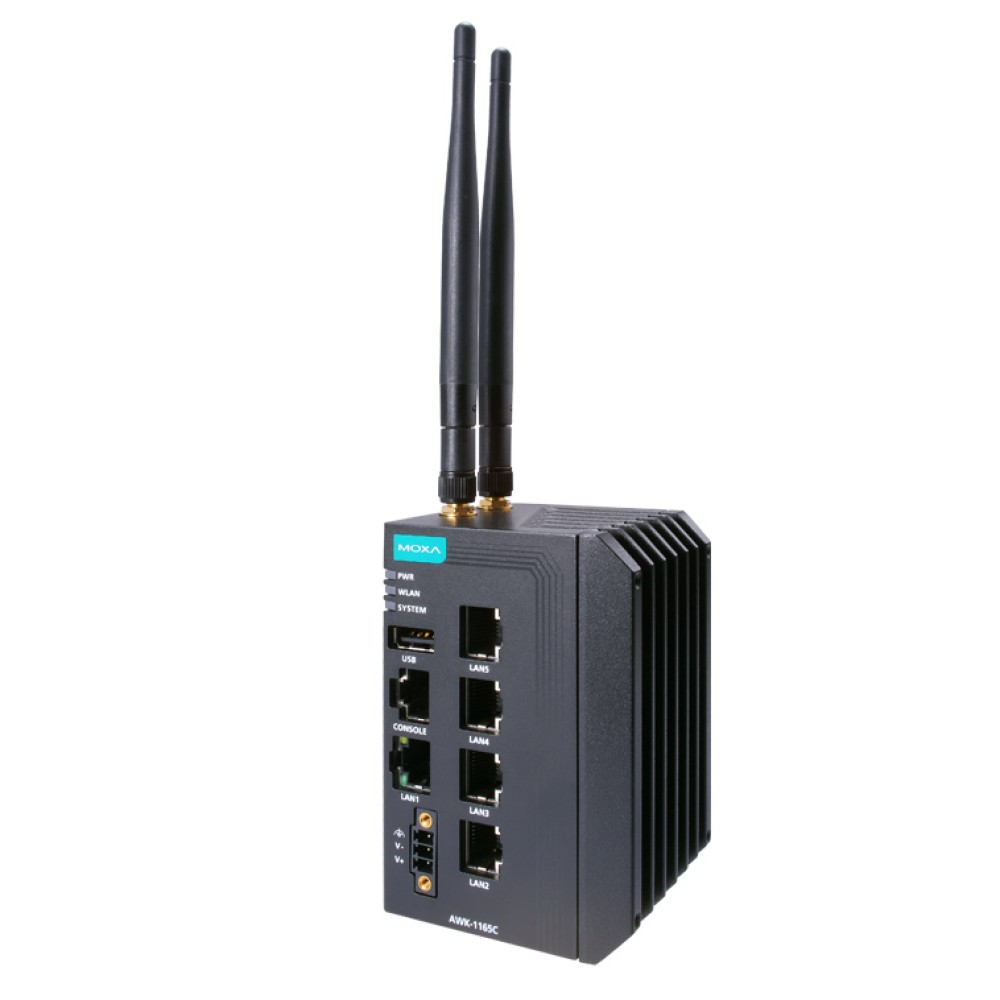

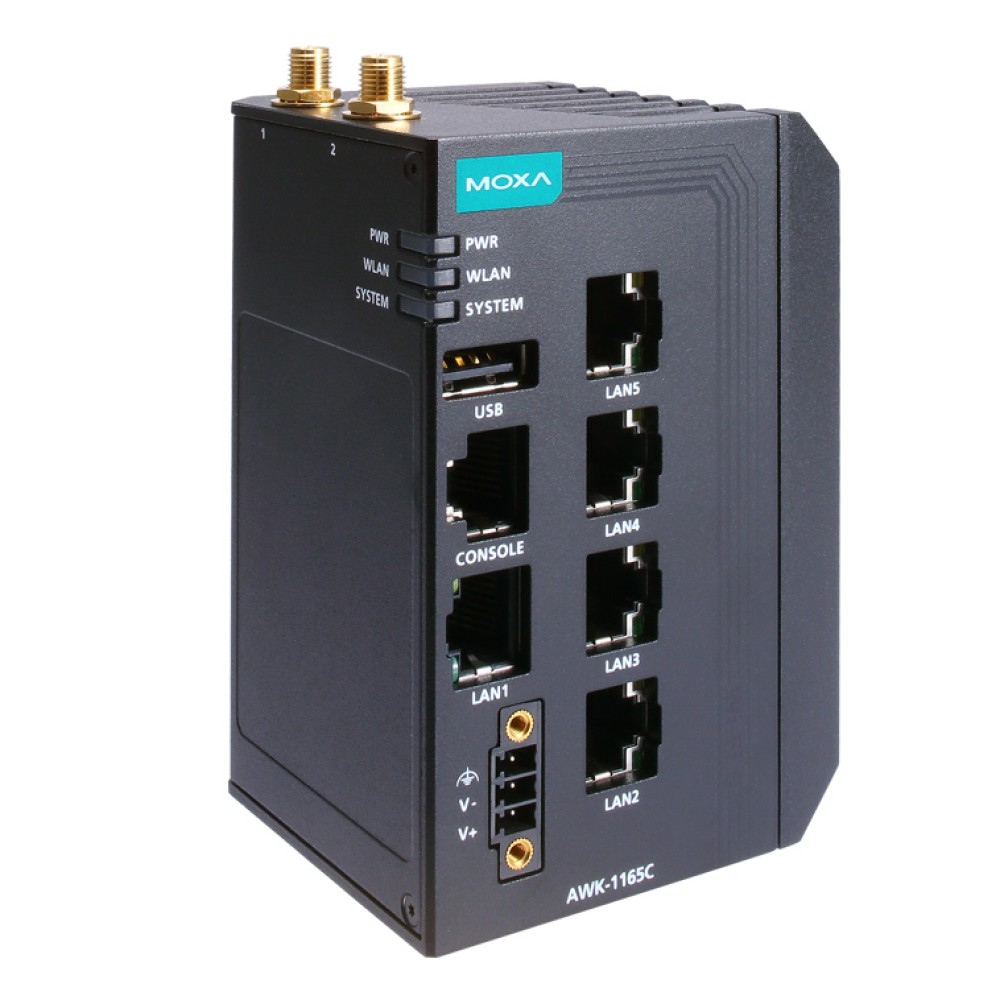

AWK-1165C-US-T NEW
エントリーレベル 5ポート産業用IEEE802.11axワイヤレスブリッジ(ワイド温度モデル) 米国向け周波数帯域
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 高速IEEE 802.11ax Wi-Fi
- 最大1,201 MbpsのデュアルバンドWi-Fiを選択可能
- 最新のWPA3暗号化により、ワイヤレスネットワークのセキュリティを強化
- 国または地域コードを設定可能なユニバーサル（UN）モデルにより、より柔軟な展開が可能
- ネットワークアドレス変換（NAT）による簡単なネットワーク設定
- ミリ秒レベルのクライアントベースターボローミング※
- 内蔵2.4GHzおよび5GHzバンドパスフィルターにより、より信頼性の高いワイヤレス接続を実現
- -40～75°Cの幅広い動作温度範囲
- 内蔵アンテナ・アイソレーション
- ターボローミング(Turbo Roaming)の回復時間は、干渉のない20MHzのRFチャネル、WPA2-PSKセキュリティ、デフォルトのターボローミングパラメーターで構成されたAPで、最適化された条件で記録されたテスト結果の平均です。クライアントは、100Kbpsのトラフィック負荷で3チャネルローミングに設定されています。その他の条件もローミングパフォーマンスに影響を与える可能性があります。ターボローミングパラメーター設定の詳細については、製品マニュアルを参照してください。
カテゴリー
シリーズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
AWK-1165Cシリーズ産業用ワイヤレスクライアントは、IEEE 802.11ax (Wi-Fi 6)技術により、高密度配備シナリオにおける効率的なデータ伝送への高まるニーズに応えるよう設計されています。AWK-1161Cは、動作温度、電源入力電圧、サージ、ESD、振動をカバーする工業規格と承認に準拠しています。DINレールまたはオプションの壁面取り付けが可能なコンパクトなフォームファクタは、産業用機械や制御キャビネットに容易にフィットし、信頼性の高いワイヤレス接続を提供します。AWK-1165Cは、2.4GHzまたは5GHz帯で動作し、既存の802.11a/b/g/n/acとの下位互換性があるため、ワイヤレスへの投資を将来にわたって保護します。
先進の802.11ac産業用ワイヤレス・ソリューション
- 802.11ax対応Wi-Fi 6クライアントは、Wi-Fi 4/ Wi-Fi 5と下位互換性があり、柔軟な展開が可能
- DFSチャネルのサポートにより、既存の無線インフラからの干渉を回避するため、より幅広い5GHzチャネルを選択可能
- Wi-Fi 6 OFDMA（直交周波数分割多重アクセス）技術により、複数のクライアントとの同時通信が可能になり、ネットワーク効率が向上
- Wi-Fi 6 TWT（Target Wake Time）技術により、スケジューリングが容易になり、デバイスのバッテリー寿命を延長
高度なワイヤレステクノロジー
- クライアントベースのターボローミング※によるシームレスなローミングにより、AP間のローミング回復時間が150ミリ秒未満に短縮
- ターボローミング(Turbo Roaming)の回復時間は、干渉のない20MHzのRFチャネル、WPA2-PSKセキュリティ、デフォルトのターボローミングパラメーターで構成されたAPで、最適化された条件で記録されたテスト結果の平均です。クライアントは、100Kbpsのトラフィック負荷で3チャネルローミングに設定されています。その他の条件もローミングパフォーマンスに影響を与える可能性があります。ターボローミングパラメーター設定の詳細については、製品マニュアルを参照してください。
産業用堅牢性
- 外部の電気的干渉から保護するために設計された、統合されたアンテナ・アイソレーション
- 過酷な環境でもスムーズなワイヤレス通信を実現する-40～75℃の幅広い動作温度
| WLANインターフェース | |
| WLAN規格 | 2.4 GHz： 802.11ax、1024 QAM対応、20/40 MHz 5 GHz 802.11ax（1024 QAM対応）、20/40/80 MHz |
|---|---|
| US用周波数帯域 （20MHz動作チャネル） |
AWK-1165C-USモデルのみ： 2.412～2.462 GHz (11チャネル) 5.180～5.240 GHz (4チャネル) 5.260～5.320 GHz (4チャネル)※ 5.500～5.700 GHz (11チャネル)※ 5.745～5.825 GHz (5チャネル)
|
| ワイヤレスセキュリティ | WEP暗号化（64ビットおよび128ビット） WPA/WPA2/WPA3-エンタープライズ（IEEE 802.1X/RADIUS、TKIP、AES） WPA/WPA2/WPA3-パーソナル |
| 伝送速度 | 2.4 GHz：最大573.5Mbps 5 GHz：最大1,201 Mbps |
| 送信電力 802.11a（デュアルチェーン） | 18±1.5 dBm @ 6 Mbps 18±1.5 dBm @ 54 Mbps |
| 送信電力 802.11n（5GHz、デュアルチェーン） | 18±1.5 dBm @ MCS0 20 MHz 18±1.5 dBm @ MCS7 20 MHz 18±1.5 dBm @ MCS0 40 MHz 18±1.5 dBm @ MCS7 40 MHz |
| 送信電力 802.11ac（デュアルチェーン） | 18±1.5 dBm @ MCS0 20 MHz 18±1.5 dBm @ MCS8 20 MHz 18±1.5 dBm @ MCS0 40 MHz 18±1.5 dBm @ MCS9 40 MHz 18±1.5 dBm @ MCS0 80 MHz 18±1.5 dBm @ MCS9 80 MHz |
| 送信電力 802.11ax（デュアルチェーン） | 18±1.5 dBm @ MCS0 20 MHz 17±1.5 dBm @ MCS11 20 MHz 18±1.5 dBm @ MCS0 40 MHz 17±1,5 dBm @ MCS11 40 MHz 18±1.5 dBm @ MCS0 80 MHz 17±1.5 dBm @ MCS11 80 MHz |
| 送信電力 802.11b（デュアルチェーン） | 18±1.5 dBm @ 1 Mbps 18±1.5 dBm @ 11 Mbps |
| 送信電力 802.11g（デュアルチェーン） | 18±1.5 dBm @ 6 Mbps 18±1.5 dBm @ 54 Mbps |
| 送信電力 802.11n（2.4GHz、デュアルチェーン） | 18±1.5 dBm @ MCS0 20 MHz 18±1.5 dBm @ MCS7 20 MHz 18±1.5 dBm @ MCS0 40 MHz 18±1.5 dBm @ MCS7 40 MHz |
| 送信電力802.11ac（2.4GHz、デュアルチェーン） | 18±1.5 dBm @ MCS0 20 MHz 18±1.5 dBm @ MCS8 20 MHz 18±1.5 dBm @ MCS0 40 MHz 18±1.5 dBm @ MCS7 40 MHz |
| 送信電力802.11ac（2.4GHz、デュアルチェーン） | 18±1.5 dBm @ MCS0 20 MHz 18±1.5 dBm @ MCS8 20 MHz 18±1.5 dBm @ MCS0 40 MHz 18±1.5 dBm @ MCS7 40 MHz |
| 送信電力802.11ax（2.4GHz、デュアルチェーン） | 18±1.5 dBm @ MCS0 20 MHz 18±1.5 dBm @ MCS11 20 MHz 18±1.5 dBm @ MCS0 40 MHz 18±1.5 dBm @ MCS11 40 MHz |
| 受信感度 802.11a （5.680 GHz で測定） | Typ. -88 @ 6 Mbps Typ. -72 @ 54 Mbps |
| 受信感度 802.11n（5 GHz；5.680GHzで測定） | Typ. -88 dBm @ MCS0 20 MHz Typ. -68 dBm @ MCS7 20 MHz Typ. -84 dBm @ MCS0 40 MHz Typ. -66 dBm @ MCS7 40 MHz |
| 受信感度 802.11ac (5 GHz) | Typ. -88 dBm @ MCS0 20 MHz Typ. -65 dBm @ MCS8 20 MHz Typ. -85 dBm @ MCS0 40 MHz Typ. -60 dBm @ MCS9 40 MHz Typ. -81 dBm @ MCS0 80 MHz Typ. -55 dBm @ MCS9 80 MHz |
| 受信感度 802.11ax (5 GHz) | Typ. -88 dBm @ MCS0 20 MHz Typ. -59 dBm @ MCS11 20 MHz Typ. -85 dBm @ MCS0 40 MHz Typ. -56 dBm @ MCS11 40 MHz Typ. -81 dBm @ MCS0 80 MHz Typ. -52 dBm @ MCS11 80 MHz |
| 受信感度 802.11b（2.437 GHz で測定） | Typ. -96 dBm @ 1 Mbps Typ. -88 dBm @ 11 Mbps |
| 受信感度 802.11g（2.437GHzで測定） | Typ. -90 dBm @ 6 Mbps Typ. -74 dBm @ 54 Mbps |
| 受信感度 802.11n（2.4GHz、2.437GHzで測定） | Typ. -90 dBm @ MCS0 20 MHz Typ. -70 dBm @ MCS7 20 MHz Typ. -87 dBm @ MCS0 40 MHz Typ. -69 dBm @ MCS7 40 MHz |
| 受信感度 802.11ac (2.4 GHz) | Typ. -90 dBm @ MCS0 20 MHz Typ. -66 dBm @ MCS6 20 MHz Typ. -87 dBm @ MCS0 40 MHz Typ. -63 dBm @ MCS9 40 MHz |
| 受信感度 802.11ax (2.4 GHz) | Typ. -90 dBm @ MCS0 20 MHz Typ. -59 dBm @ MCS11 20 MHz Typ. -87 dBm @ MCS0 40 MHz Typ. -56 dBm @ MCS11 40 MHz |
| WLAN動作モード | クライアント クライアント-ルーター スレーブ スニファ |
| アンテナ | 外部、2/2 dBi、無指向性 |
| アンテナコネクタ | RP-SMAメス×2 |
| イーサネットインターフェース | |
| 規格 | IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X) IEEE 802.3ab for 1000BaseT(X) IEEE 802.3az for Energy-Efficient Ethernet IEEE 802.1Q for VLAN Tagging IEEE 802.1X for authentication |
| 10/100/1000BaseT(X)ポート(RJ45 コネクタ) | 5 |
| イーサネットソフトウェア特長 | |
| マネジメント | DHCP Server DHCP Client DNS HTTP IPv4 LLDP SMTP SNMPv1/v2c/v3 Syslog TCP/IP Telnet UDP VLAN MXconfig |
| ルーティング | ポート転送 スタティックルート NAT(ネットワークアドレス変換) |
| セキュリティ | HTTPS/SSL RADIUS SSH Certificate Management |
| タイムマネジメント | SNTP Client |
| ファイアウォール | |
| フィルター | ICMP MAC address IP protocol Port-based Wi-Fi ACL |
| シリアルインターフェース | |
| コンソールポート | RS-232 8-pin RJ45 |
| USBインターフェース | |
| ストレージポート | USB Type A |
| LEDインターフェース | |
| LEDインジケーター | PWR, WLAN, SYSTEM |
| インプット/アウトプットインターフェース | |
| ボタン | リセットボタン |
| 物理的特性 | |
| ハウジング | メタル |
| IP等級 | IP30 |
| 寸法 | 60 x 100 x 66 mm |
| 重量 | 516.5 g |
| 取り付け方法 | DINレールマウントウォールマウント（オプションキット） |
| 電力パラメータ | |
| 入力電流 | DC9～30V、1.57～0.47A |
| 入力電圧 | 9～30 VDC |
| 電源コネクタ | 取り外し可能な3接点端子台×1 |
| 消費電力 | 14 W（最大） |
| 環境特性 | |
| 動作温度 | -40～75℃ |
| 保管温度（パッケージを含む） | -40～85℃ |
| 相対湿度 | 5～95%（結露なきこと） |
| 規格と認証 | |
| EMC | EN 61000-6-2/-6-4 EN 55032/35 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV IEC 61000-4-6 CS: 10 V/m IEC 61000-4-8 PFMF: 30 A/m |
| 車載 | E mark E1 |
| 安全 | IEC 62368-1 UL 62368-1 |
| 振動 | IEC 60068-2-6 |
| 無線 | EN 300 328, EN 301 489-1/17, EN 301 893, ANATEL, FCC, MIC, NCC, RCM, SRRC, WPC, KC, NBTC, IC |
| MTBF | |
| 時間 | 4,002,106 時間 |
| 規格 | Telcordia SR332 |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | MOXA社 製品保証方針 |

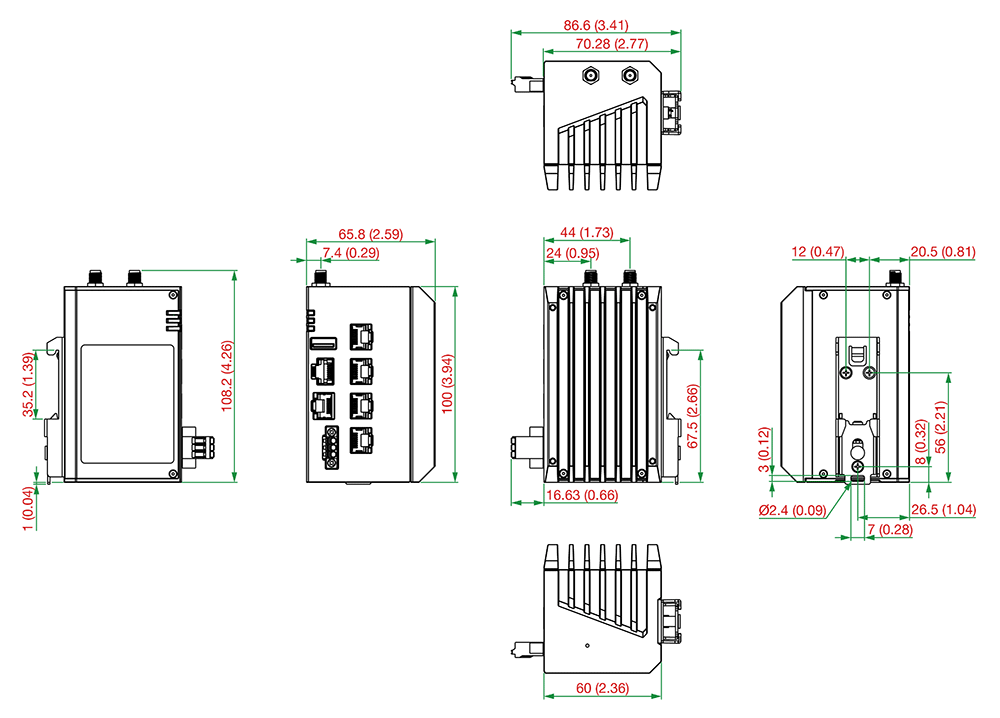

サイズ (単位=mm（inch）)
| AWK-1161C-US-T | 帯域：UN 規格：802.11ax (Wi-Fi 6) 動作温度：-40～75℃ |
|---|
オプショナルアクセサリ(別売り)
| アンテナ | |
| ANT-WSB-PNF-12-02 | 12 dBi at 2.4 GHz, N型 (メス), シングルバンド 指向性アンテナ |
|---|---|
| ANT-WSB5-PNF-16 | 16 dBi at 5 GHz, N型 (メス), シングルバンド 指向性アンテナ |
| ANT-WDB-ONM-0707 | 07 dBi at 2.4 GHz and 07 dBi at 5 GHz, N型 (オス), デュアルバンド 無指向性アンテナ |
| ANT-WDB-PNF-1011 | 10 dBi at 2.4 GHz and 11 dBi at 5 GHz, N型 (メス), デュアルバンド 指向性アンテナ |
| ANT-WDB-ONF-0709 | 7 dBi at 2.4 GHz or 9 dBi at 5 GHz, N型 (メス), デュアルバンド, 無指向性アンテナ |
| ANT-WDB-ANM-0306 | 3 dBi at 2.4 GHz or 6 dBI at 5 GHz, N型 (オス), 無指向性アンテナ |
| ANT-WDB-ARM-02 | 2 dBi at 2.4 GHz or 2 dBi at 5 GHz, RP-SMA型 (オス) 無指向性ラバーダックアンテナ |
| ANT-WDB-ARM-0202 | 2 dBi at 2.4 GHz or 2 dBi at 5 GHz, RP-SMA型 (オス), デュアルバンド, 無指向性アンテナ |
| ANT-WSB-AHRM-05-1.5m | 5 dBi at 2.4 GHz, RP-SMA (オス), 無指向性/ダイポールアンテナ, 1.5 m ケーブル |
| MAT-WDB-CA-RM-2-0205 | 2.4/5 GHz, シーリングアンテナ, 2/5 dBi, MIMO 2x2, RP-SMA型 (オス) |
| MAT-WDB-DA-RM-2-0203-1m | 2.4/5 GHz, デスクトップアンテナ, 2/3 dBi, MIMO 2x2, RP-SMA型 (オス), 1 m ケーブル |
| MAT-WDB-PA-NF-2-0708 | 2.4/5 GHz, パネルアンテナ, 7/8 dBi, MIMO 2x2, N型 (メス) |
| ANT-WDB-ANM-050 | 5 dBi at 2.4 GHz or 2 dBI at 5 GHz, N型 (オス), 無指向性アンテナ |
| ワイヤレスアンテナケーブル | |
| A-CRF-RFRM-R4-150 | RP-SMA 型(メス) - RP-SMA 型(オス) コネクタ付きワイヤレスアンテナケーブル、 磁気ベース、RG-174 タイプ、1.5m |
| A-CRF-RMNM-L1-300 | N 型 (オス) - RP SMA型 (オス) LMR-195 Lite ケーブル、3m |
| A-CRF-RMNM-L1-600 | N 型 (オス) - RP SMA 型(オス) LMR-195 Lite ケーブル、6m |
| A-CRF-RMNM-L1-900 | N 型 (オス) - RP SMA 型(オス) LMR-195 Lite ケーブル、9m |
| サージアレスター | |
| A-SA-NMNF-02 | 0~6 GHz, N型 (オス) - N型 (メス) サージアレスター |
| A-SA-NFNF-02 | 0~6 GHz, N型 (メス) – N型 (メス) サージアレスター |
| ワイヤレスターミナルレジスター | |
| A-TRM-50-NM | 50Ωターミナルレジスター,N型オスコネクター付き |
| ウォールマウントキット | |
| WK-56-01 | ウォールマウントキット, プレート2枚（56 x 33.3 x 2 mm）、ネジ4本付き |
AWK-1165Cシリーズ 製品一覧
| AWK-1165C-UN | エントリーレベル 5ポート産業用IEEE802.11axワイヤレスブリッジ |
| AWK-1165C-UN-T | エントリーレベル 5ポート産業用IEEE802.11axワイヤレスブリッジ(ワイド温度モデル) |
| AWK-1165C-US | エントリーレベル 5ポート産業用IEEE802.11axワイヤレスブリッジ |
| AWK-1165C-US-T | エントリーレベル 5ポート産業用IEEE802.11axワイヤレスブリッジ(ワイド温度モデル) 米国向け周波数帯域 |
