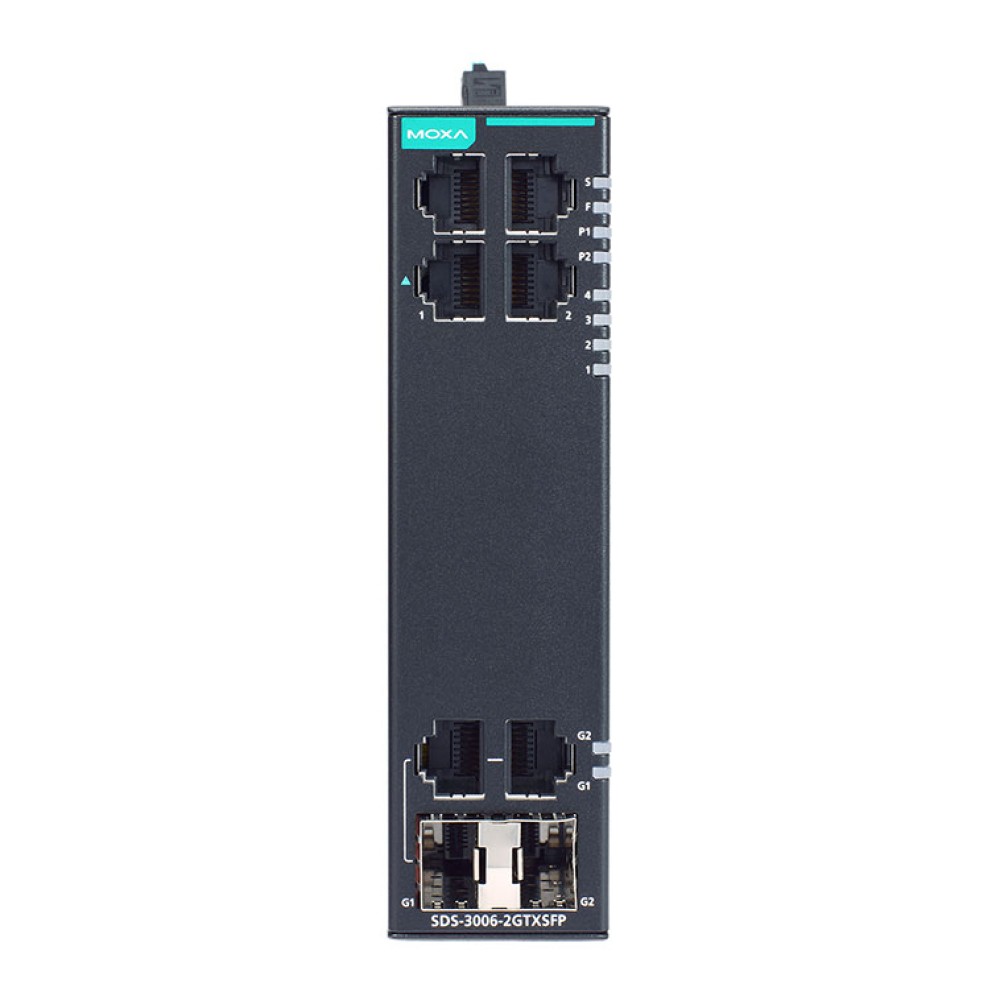

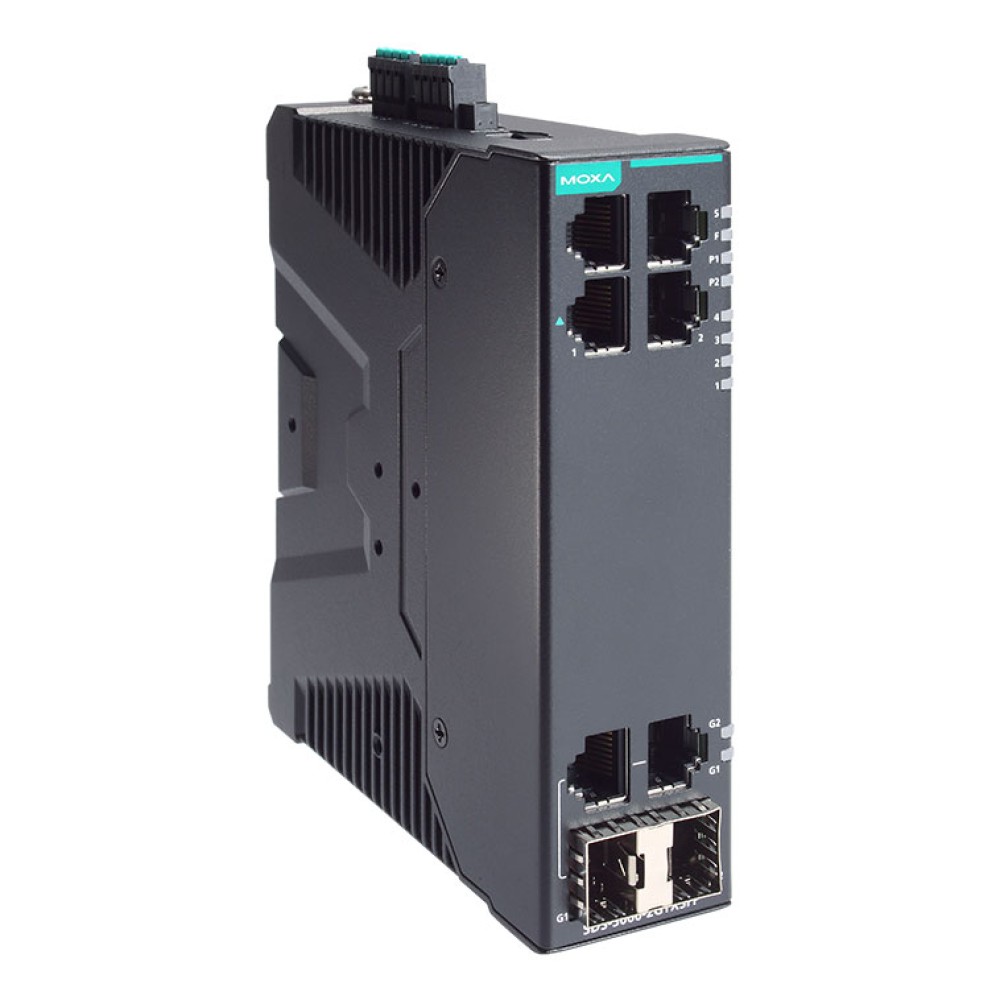

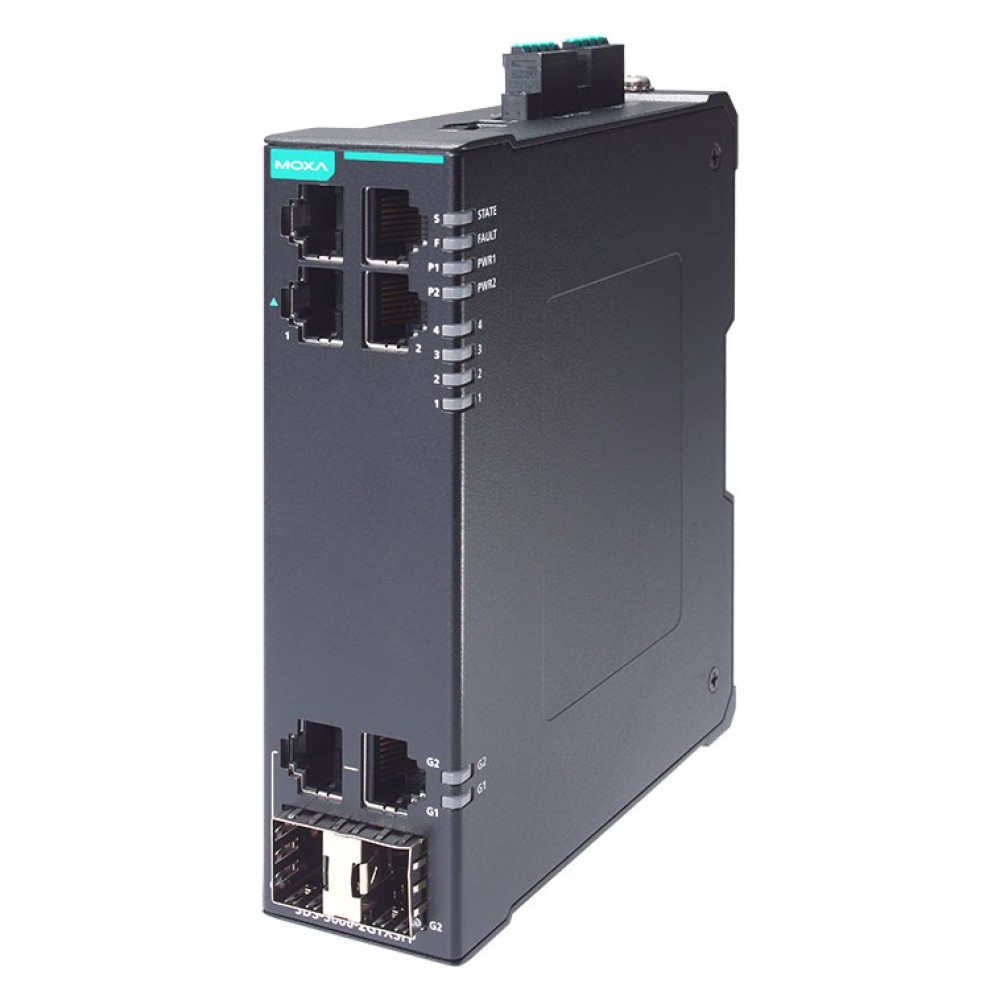

SDS-3006-2GTXSFP NEW
産業用 6ポート(ギガビットアップリンク2ポート) スマートイーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- マルチ言語ウェブGUI：英語、繁体字中国語、簡体字中国語、日本語、ドイツ語、フランス語をサポート
- ネットワークの可用性を高めるためのネットワーク冗長化として、RSTP/STPおよびMRPをサポート
- EtherNet/IP、PROFINET、Modbus TCPの産業用プロトコルをサポートし、オートメーションHMI/SCADAシステムへの統合と監視を容易に実現
- IEC 62443に基づくセキュリティ機能
- ロータリーDIPスイッチにより、ウェブブラウザを使用せずにプロファイルベースの設定が可能
- MXstudioをサポートし、視覚化された産業用ネットワーク管理を容易に実現
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
SDS-3006 スマートイーサネットスイッチは、IAエンジニアや自動化機械メーカーが、自社のネットワークをインダストリー4.0のビジョンと互換性のあるものにするのに理想的な製品です。このスマートスイッチは、機械や制御盤に生命を吹き込み、容易な設定と設置により日常的な作業を簡素化します。
SDS-3006スイッチには、EtherNet/IP、PROFINET、Modbus TCPなど、最も頻繁に使用される自動化プロトコルが組み込まれているため、自動化HMIから制御および監視が可能となり、運用パフォーマンスと柔軟性が向上します。 また、IEEE 802.1Q VLAN、ポートミラーリング、SNMP、リレーによる警告、多言語ウェブGUIなど、さまざまな便利な管理機能もサポートしています。
その他の機能と利点
- IPポートバインドにより、IPアドレスの再割り当てなしに重要なデバイスの迅速な交換が可能
- ネットワーク計画を容易にするIEEE 802.1Q VLAN
- ABC-02-USB (自動バックアップコンフィギュレータ)をサポートし、システム構成のバックアップ/リストアとファームウェアのアップグレードを迅速に実行
- リレー出力による例外の自動警告
- 未使用ポートロック、SNMPv3、HTTPSによりネットワークセキュリティを強化
- オンラインデバッグと監視のためのポートミラーリング
- ローカルログとインベントリファイルのエクスポート機能により、インベントリ管理が容易
| イーサネットインターフェース | |||||||||||||||||||
| 10/100BaseT(X)ポート (RJ45コネクター) |
4 オートネゴシエーション速度 全二重/半二重モード オートMDI/MDI-X接続 | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| コンボポート (10/100/1000BaseT(X) または 100/1000BaseSFP) | 2 | ||||||||||||||||||
| 規格 |
IEEE 802.3 10BaseT用 IEEE 802.3u 100BaseT(X)用 IEEE 802.3ab 1000BaseT(X)用 IEEE 802.3x フロー制御用 IEEE 802.1D-2004 スパニングツリープロトコル用 IEEE 802.1w ラピッドスパニングツリープロトコル用 IEEE 802.1Q VLANタギング用 IEEE 802.1p サービスクラス用 | ||||||||||||||||||
| イーサネットソフトウェア特性 | |||||||||||||||||||
| 産業用プロトコル |
EtherNet/IP Modbus TCP PROFINET IO Device | ||||||||||||||||||
| マネジメント |
Back Pressure Flow Control DHCP Client Fiber check Flow control IPv4/IPv6 LLDP Port Mirror RMON SNMP Inform SNMPv1/v2c/v3 Syslog | ||||||||||||||||||
| MIB |
RFC1213 Ethernet-like MIB IF MIB LLDP MIB Bridge MIB Q-BRIDGE MIB | ||||||||||||||||||
| 冗長プロトコル |
RSTP STP MRP | ||||||||||||||||||
| セキュリティ |
ブロードキャストストーム保護 HTTPS/SSL SNMPv3 ポートロック トラストアクセスコントロール | ||||||||||||||||||
| タイムマネジメント |
NTP Server/Client SNTP | ||||||||||||||||||
| フィルター | 802.1Q VLAN | ||||||||||||||||||
| ロータリースイッチ構成 | |||||||||||||||||||
| 産業プロファイル |
| ||||||||||||||||||
| スイッチプロパティ | |||||||||||||||||||
| MACテーブルサイズ | 8 K | ||||||||||||||||||
| 最大VLAN数 | 8 | ||||||||||||||||||
| VLAN ID範囲 | VID 1 ～ 4094 | ||||||||||||||||||
| パケットバッファサイズ | 3 Mbit | ||||||||||||||||||
| LEDインターフェース | |||||||||||||||||||
| LEDインジケーター | PWR1, PWR2, STATE, FAULT, 10/100M (TPポート), 10/100/1000M (ギガビットコンボポート) | ||||||||||||||||||
| USBインターフェース | |||||||||||||||||||
| ストレージポート | USB Type A (ABC-02のみ) | ||||||||||||||||||
| 入出力インターフェース | |||||||||||||||||||
| アラーム接点チャネル |
1 リレー出力、電流容量 1 A @ 24 VDC | ||||||||||||||||||
| ボタン | リセットボタン | ||||||||||||||||||
| デジタル入力チャネル | 1 | ||||||||||||||||||
| デジタル入力 |
+13 ～ +30 V (状態 1) -30 ～ +3 V (状態 0) 最大入力電流：8 mA | ||||||||||||||||||
| 電力パラメータ | |||||||||||||||||||
| 接続 | 2つの取り外し可能な4接点端子ブロック | ||||||||||||||||||
| 入力電圧 |
12-48 VDC 冗長デュアル入力 | ||||||||||||||||||
| 動作電圧 | 9.6 ～ 60 VDC | ||||||||||||||||||
| 入力電流 | 最大 0.98 A、12-48 VDC | ||||||||||||||||||
| 電力バジェット |
最大120W (48VDC入力時、PD総消費電力) 最大90W (24VDC入力時、PD総消費電力) 最大45W (12VDC入力時、PD総消費電力) | ||||||||||||||||||
| 最大消費電力 | 6.69W | ||||||||||||||||||
| 過負荷電流保護 | 対応 | ||||||||||||||||||
| 逆極性保護 | 対応 | ||||||||||||||||||
| 筐体特性 | |||||||||||||||||||
| ハウジング | 金属 | ||||||||||||||||||
| IP等級 | IP40 | ||||||||||||||||||
| 寸法 | 36 × 135 × 111 mm | ||||||||||||||||||
| 重さ | 718 g | ||||||||||||||||||
| 取り付け方法 |
DINレールマウント ウォールマウント (要オプションキット) | ||||||||||||||||||
| 環境特性 | |||||||||||||||||||
| 動作温度 | -10 ～ 60℃ | ||||||||||||||||||
| 保管温度 (パッケージ含む) | -40 ～ 85℃ | ||||||||||||||||||
| 周囲相対湿度 | 5 ～ 95% (結露なきこと) | ||||||||||||||||||
| 規格および認証 | |||||||||||||||||||
| EMC |
EN 55032/35 EN 61000-6-2/-6-4 | ||||||||||||||||||
| EMI | CISPR 32, FCC Part 15B Class A | ||||||||||||||||||
| EMS |
IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 800 MHz: 10 V/m; 800 MHz to 1 GHz: 20 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV (1.2/50 μs), 1 kV (10/700 μs) IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF | ||||||||||||||||||
| 安全 |
EN IEC 62368-1 UL 61010-2-201 | ||||||||||||||||||
| 衝撃 | IEC 60068-2-27 | ||||||||||||||||||
| 落下 | IEC 60068-2-32 | ||||||||||||||||||
| 振動 | IEC 60068-2-6 | ||||||||||||||||||
| MTBF | |||||||||||||||||||
| 時間 | 3,196,539 時間 | ||||||||||||||||||
| 規格 | Telcordia (Bellcore), GB | ||||||||||||||||||
| 保証 | |||||||||||||||||||
| 保証期間 | 5 年 | ||||||||||||||||||
| 詳細 | Moxa社 製品保証方針 | ||||||||||||||||||
サイズ (単位=mm (inch) )
SDS-3006 2GTXSFPモデル
| SDS-3006-2GTXSFP | 産業用 6ポート(ギガビットアップリンク2ポート) スマートイーサネットスイッチ 10/100BaseT(X)ポート, RJ45コネクター：4 コンボポート, 10/100/1000BaseT(X) または 100/1000BaseSFP：2 動作電圧：9.6 ～ 60 VDC 動作温度：-10 ～ 60℃ |
|---|
オプショナルアクセサリー (別売り)
| ストレージキット | ||
| ABC-02-USB | マネージドイーサネットスイッチおよびルータ用の設定バックアップおよびリストアツール ファームウェアアップグレード ログファイルストレージツール 動作温度：0～60℃ |
|
|---|---|---|
| ABC-02-USB-T | マネージドイーサネットスイッチおよびルータ用の設定バックアップおよびリストアツール ファームウェアアップグレード ログファイルストレージツール 動作温度：-40～75℃ |
|
| SFPモジュール | ||
| SFPモジュールシリーズ | MoxaイーサネットSFPトランシーバー製品互換性 (PDFファイル)をご参照下さい | |
| 電源 | ||
| MDR-40-24 | DINレール24VDC電源 40W/1.7A 85～264VAC、または120～370VDC入力 動作温度：-20～70℃ |
|
| MDR-60-24 | DINレール24VDC電源 60W/2.5A 85～264VAC、または120～370VDC入力 動作温度：-20～70℃ |
|
SDS-3006シリーズ 製品一覧
| SDS-3006 | 産業用 6ポート スマートイーサネットスイッチ |
| SDS-3006-T | 産業用 6ポート スマートイーサネットスイッチ (ワイド温度モデル) |
| SDS-3006-2GTXSFP | 産業用 6ポート(ギガビットアップリンク2ポート) スマートイーサネットスイッチ |
| SDS-3006-2GTXSFP-T | 産業用 6ポート(ギガビットアップリンク2ポート) スマートイーサネットスイッチ (ワイド温度モデル) |
| SDS-3006-4PoE-2GTXSFP | ４PoE＋ポート付き 産業用 6ポート(ギガビットアップリンク2ポート) スマートイーサネットスイッチ |
| SDS-3006-4PoE-2GTXSFP-T | ４PoE＋ポート付き 産業用 6ポート(ギガビットアップリンク2ポート) スマートイーサネットスイッチ (ワイド温度モデル) |
