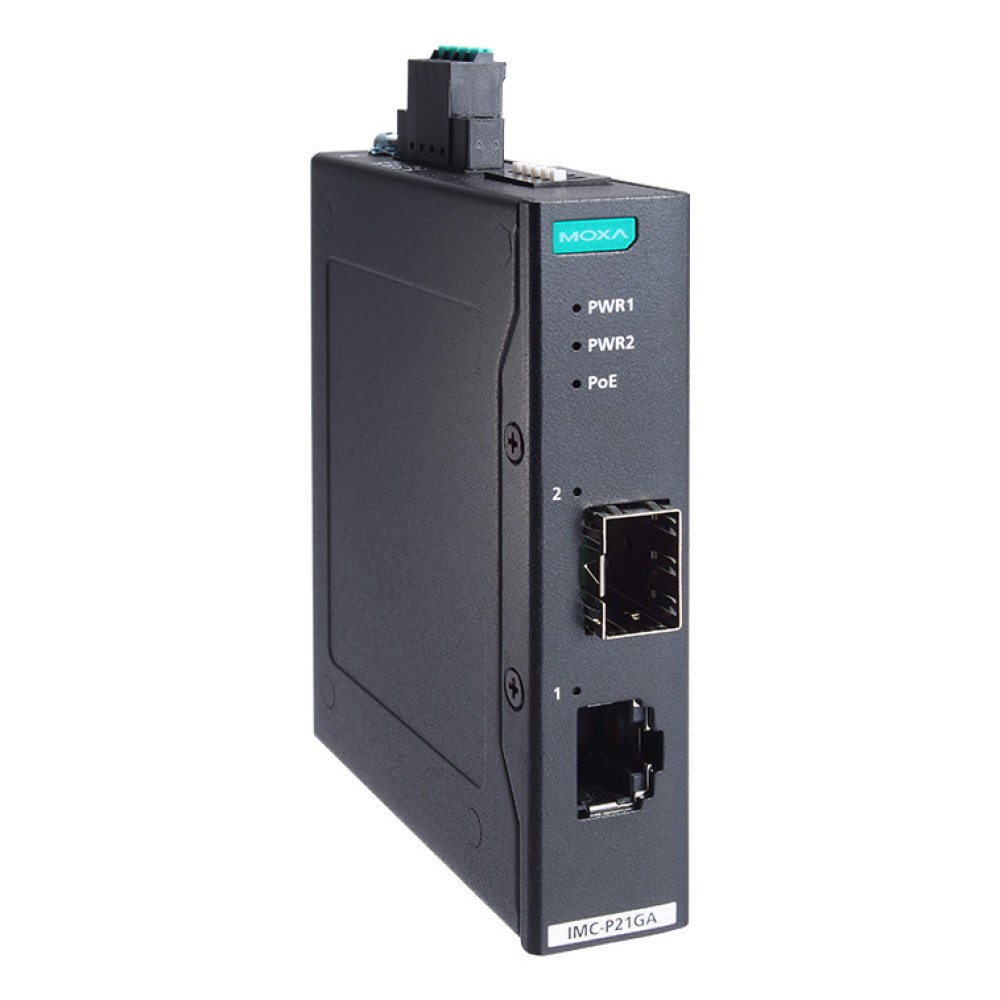

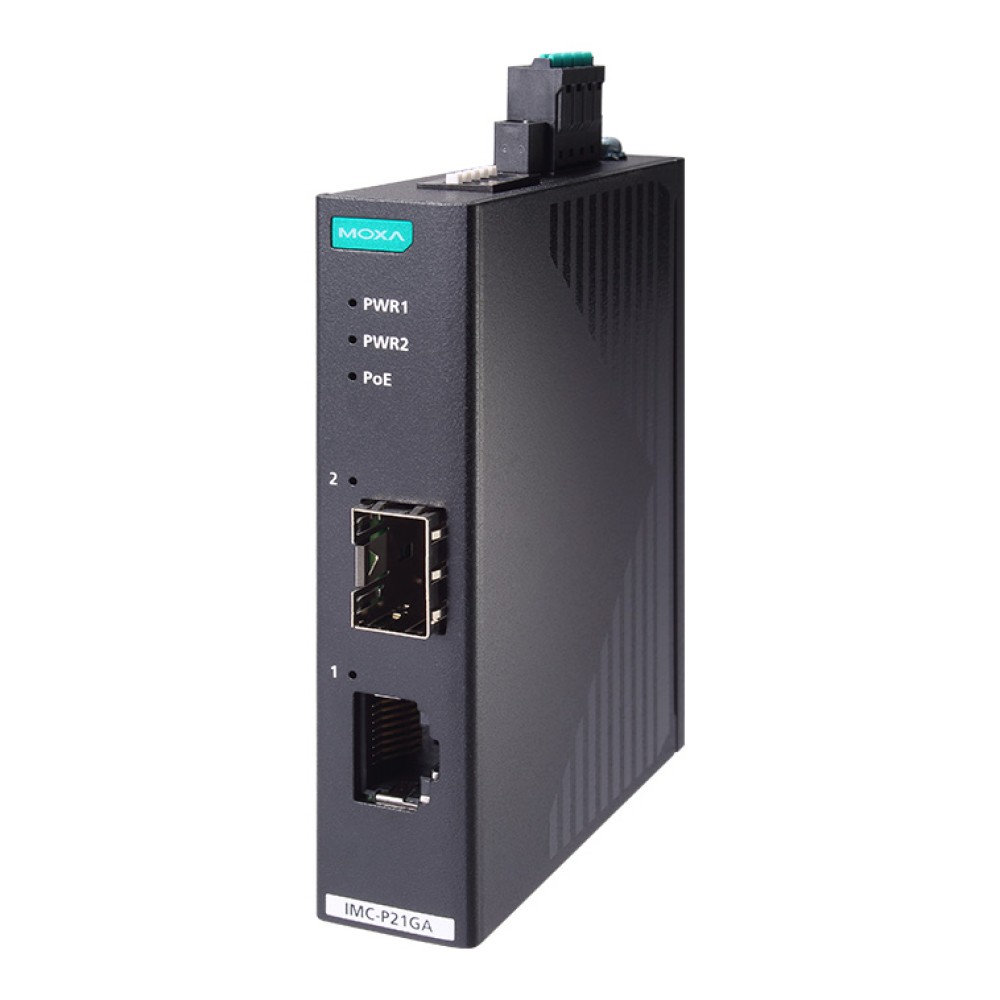

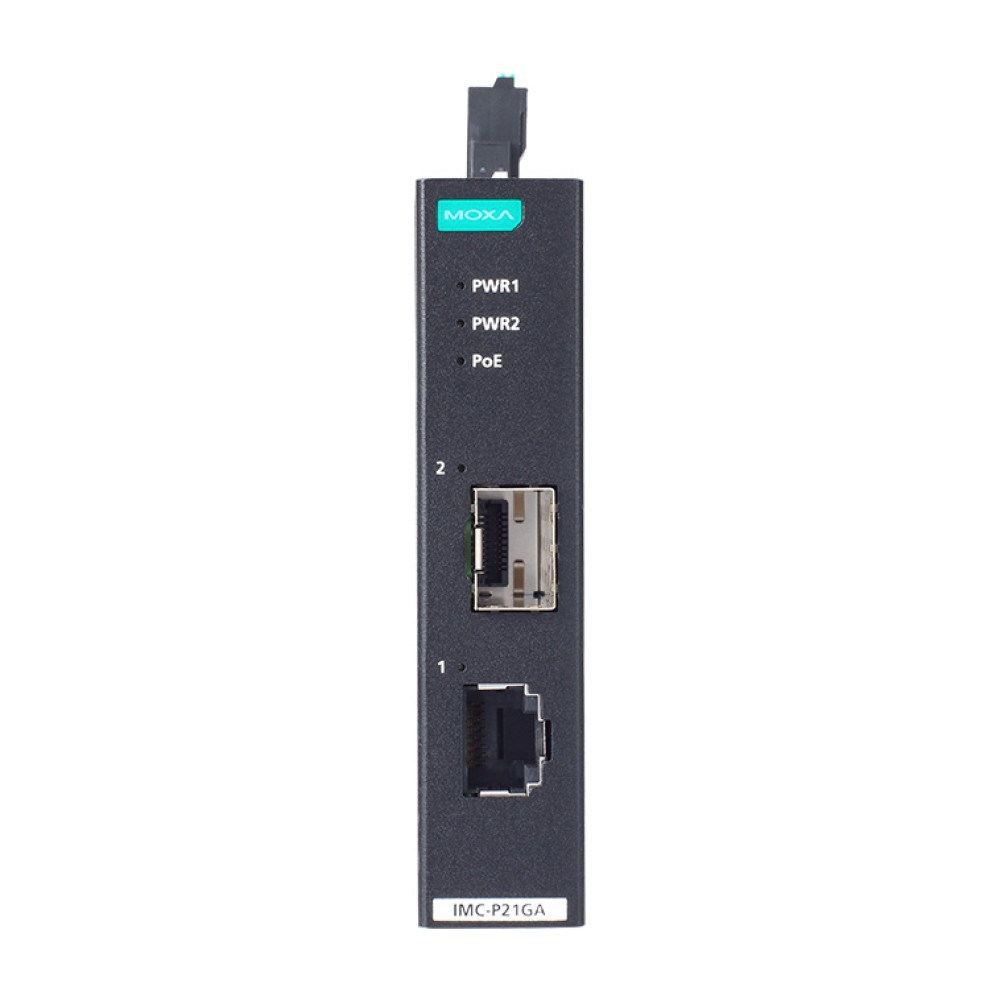

IMC-P21GA-G2 NEW
PoE+ ギガビットイーサネット - ファイバーメディアコンバーター(SFP)
主な製品特長
- 10/100BaseT(X)オートネゴシエーションおよびオートMDI/MDI-X接続
- IEEE 802.3af (PoE) およびIEEE 802.3at (PoE+) 規格準拠
- PoE+ポートで最大36W出力
- ストアアンドフォワード (Store and forward) モードおよびパススルーモードをサポート
- 動作温度範囲:-10~60℃
- 冗長デュアルDC電源入力
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
IMC-P21GA-G2 PoE+ Gigabit Ethernet-to-fiberメディアコンバーターは、10/100/1000BaseT(X)から100/1000Base-SX/LXまたは選択された100/1000Base SFPモジュールへの信頼性に優れた、安定したメディア変換を提供する設計がされています。これらのコンバーターは、PSE (給電機器) として分類され、PD (受電機器) に直接電力を供給するために使用でき、新たにケーブルの配線工事を必要としません。
標準モードでPoE+ポートに最大30Wの電力を供給し、ワイパー/ヒーター付の耐候性IP監視カメラ、ハイパフォーマンスワイヤレスアクセスポイント、IP電話などの高電力負荷の産業用PoEデバイスに対して最大36Wの高電力出力を提供します。また、汎用性が高く、SFPファイバーポートを使用して、デバイスからコントロールセンターまで最大80kmの距離に対し、高いEMI耐性でデーターを伝送することができます。
PoE診断、リンク障害パススルー、ストアアンドフォワード (Store and forward) モード、パススルーモードなど、さまざまな便利な機能をサポートしています。また、10/100/1000MおよびMDI/MDI-X自動検知を備えたIEEE 802.3/802.3u/802.3xをサポートし、産業用イーサネットネットワークに完全なソリューションを提供します。
イーサネットインターフェース | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
1000BaseSFPポート | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
PoEポート (10/100BaseT(X)、RJ45コネクター) | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
光ファイバ |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
電磁アイソレーション保護 | 1.5kV (内蔵) | |||||||||||||||||||||||||||||||||||||||||||||||||||||
電源パラメーター | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
入力電圧 | 44~57VDC PoE+出力:> 52VDC 推奨 PoE出力:> 44VDC 推奨 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
消費電力 | 最大 828mA | |||||||||||||||||||||||||||||||||||||||||||||||||||||
過負荷電流保護 | 対応 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
メカニカル | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
筐体 | メタル | |||||||||||||||||||||||||||||||||||||||||||||||||||||
IP等級 | IP40 (I/Oモジュールを接続) | |||||||||||||||||||||||||||||||||||||||||||||||||||||
サイズ | 90×73×20.3mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||
重さ | 製品のみ:212g | |||||||||||||||||||||||||||||||||||||||||||||||||||||

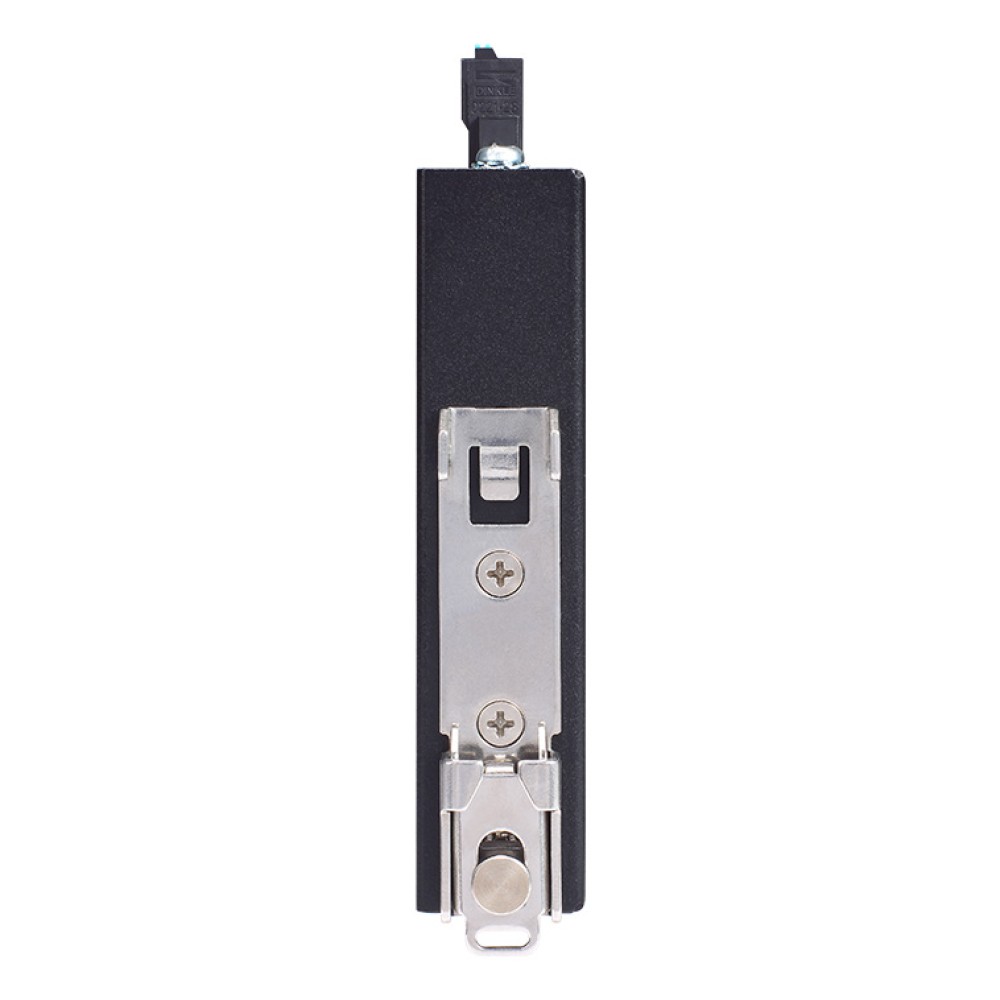

取り付け方法 | DINレールマウント | |||||||||||||||||||||||||||||||||||||||||||||||||||||
環境特性 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
動作温度 | -10~60℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
保管温度 (パッケージ含む) | -40~85℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
相対湿度 | 5~95% (結露なきこと) | |||||||||||||||||||||||||||||||||||||||||||||||||||||
規格および認証 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
EMC | EN 55032/35 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
EMI | CISPR 32, FCC Part 15B Class A | |||||||||||||||||||||||||||||||||||||||||||||||||||||
EMS | IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz; Signal: 10 V IEC 61000-4-8 PFMF | |||||||||||||||||||||||||||||||||||||||||||||||||||||
衝撃 | IEC 60068-2-27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
振動 | IEC 60068-2-6 IEC 60068-2-64 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
自由落下 | ISTA 1A | |||||||||||||||||||||||||||||||||||||||||||||||||||||
MTBF(平均故障間隔) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
時間 | 8,709,561時間 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
規格 | Telcordia SR332 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
保証 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
保証期間 | 5年 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
詳細 | Moxa社 製品保証方針 |
サイズ (単位:mm)
IMC-P21GA-G2 | 動作温度:-10~60°C ファイバーモジュールタイプ:SFP |
---|
アクセサリー (別売り)
SFPモジュール | |
SFPモジュールシリーズ | MoxaイーサネットSFPトランシーバー製品互換性 (PDFファイル)をご参照下さい |
---|---|
ウォールマウントキット | |
WK-20-02 | ネジ3本 20×140×2mm |
IMC-P21GA-G2シリーズ 製品一覧
IMC-P21GA-G2-LX-SC | PoE+ ギガビットイーサネット - ファイバーメディアコンバーター(シングルモードSC) |
IMC-P21GA-G2 | PoE+ ギガビットイーサネット - ファイバーメディアコンバーター(SFP) |
IMC-P21GA-G2-SX-SC | PoE+ ギガビットイーサネット - ファイバーメディアコンバーター(マルチモードSC) |
