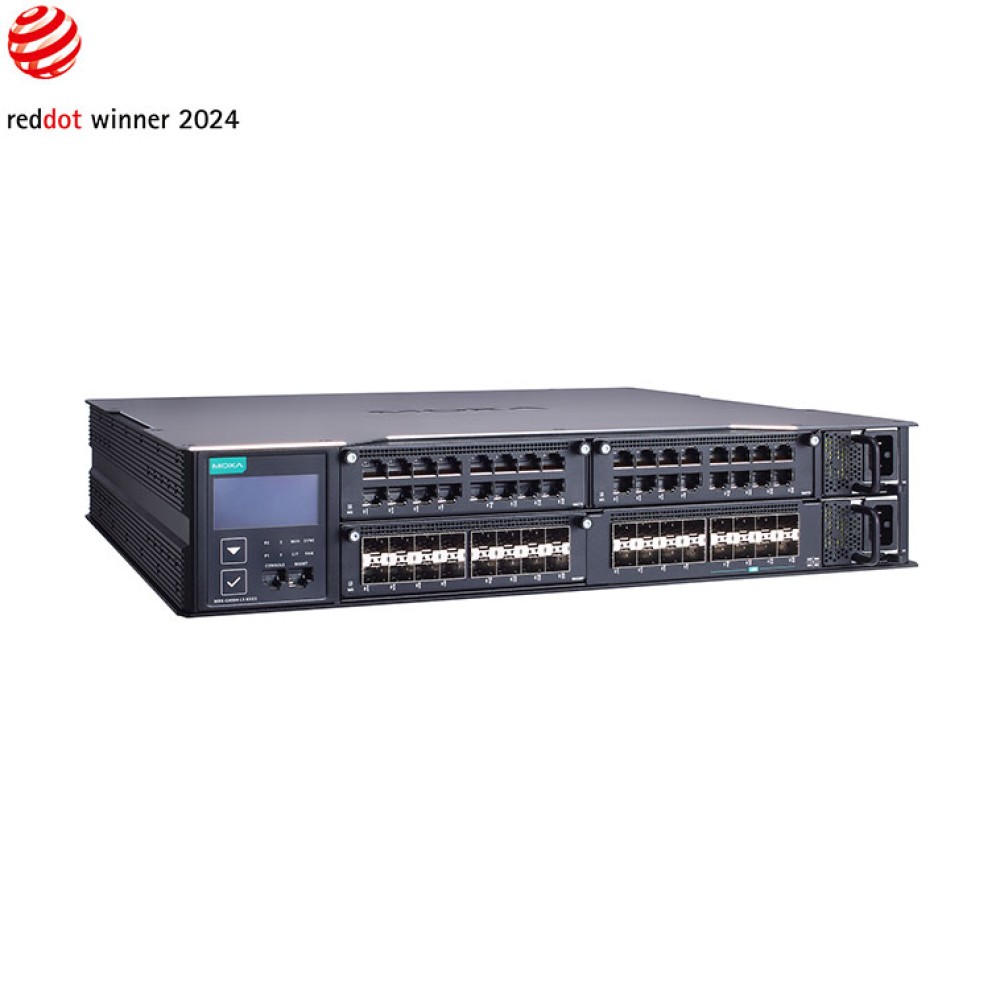

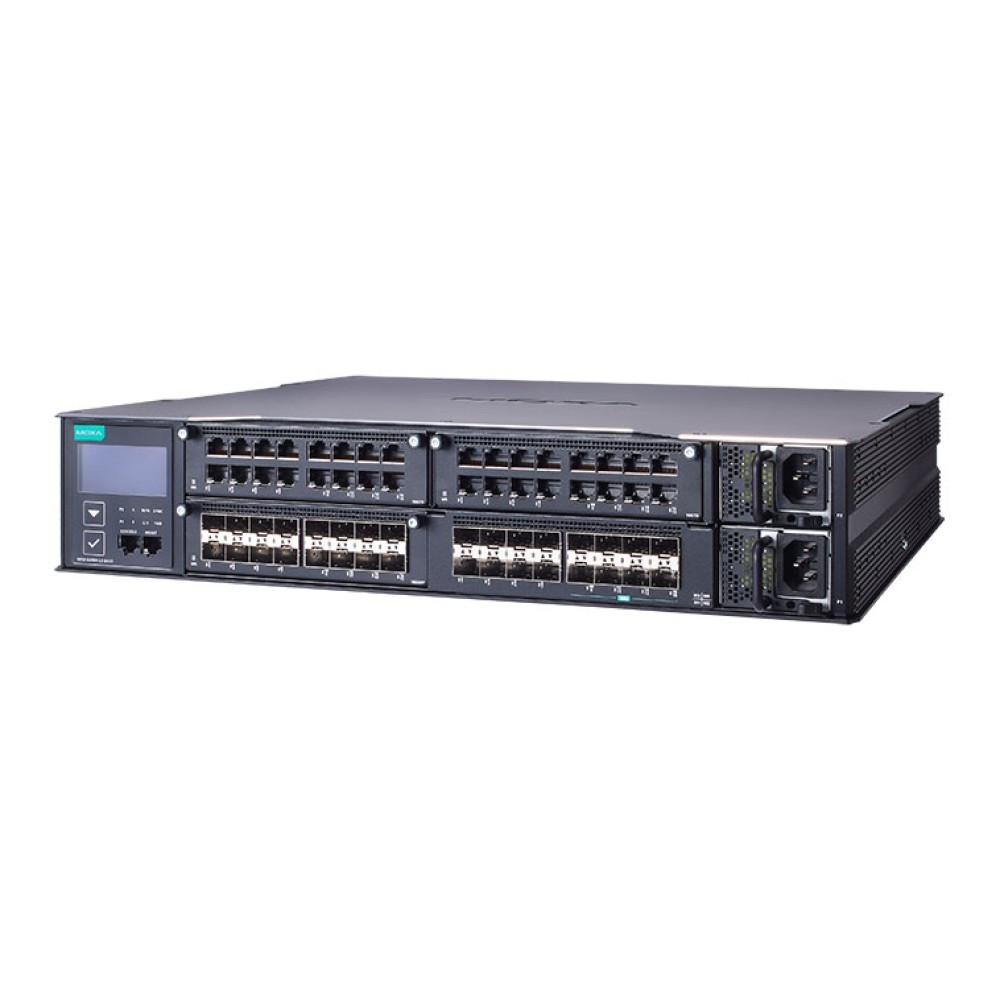

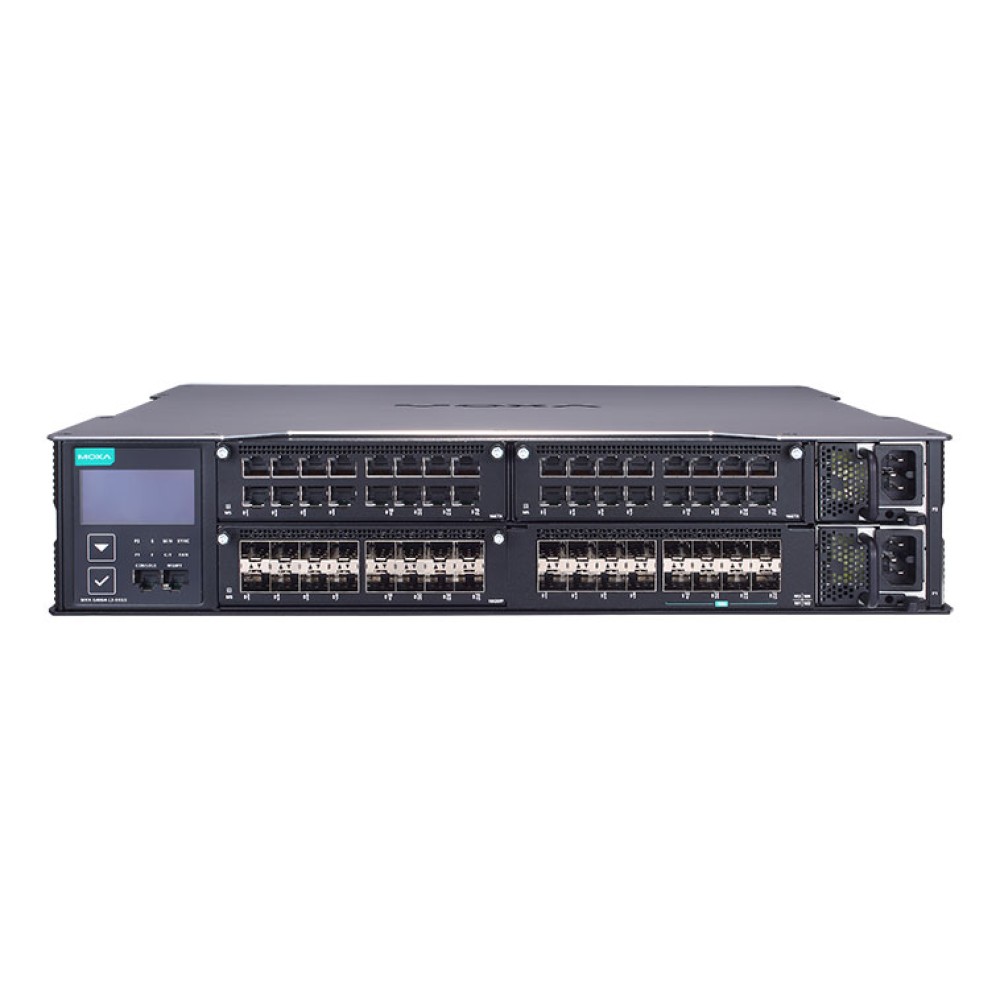

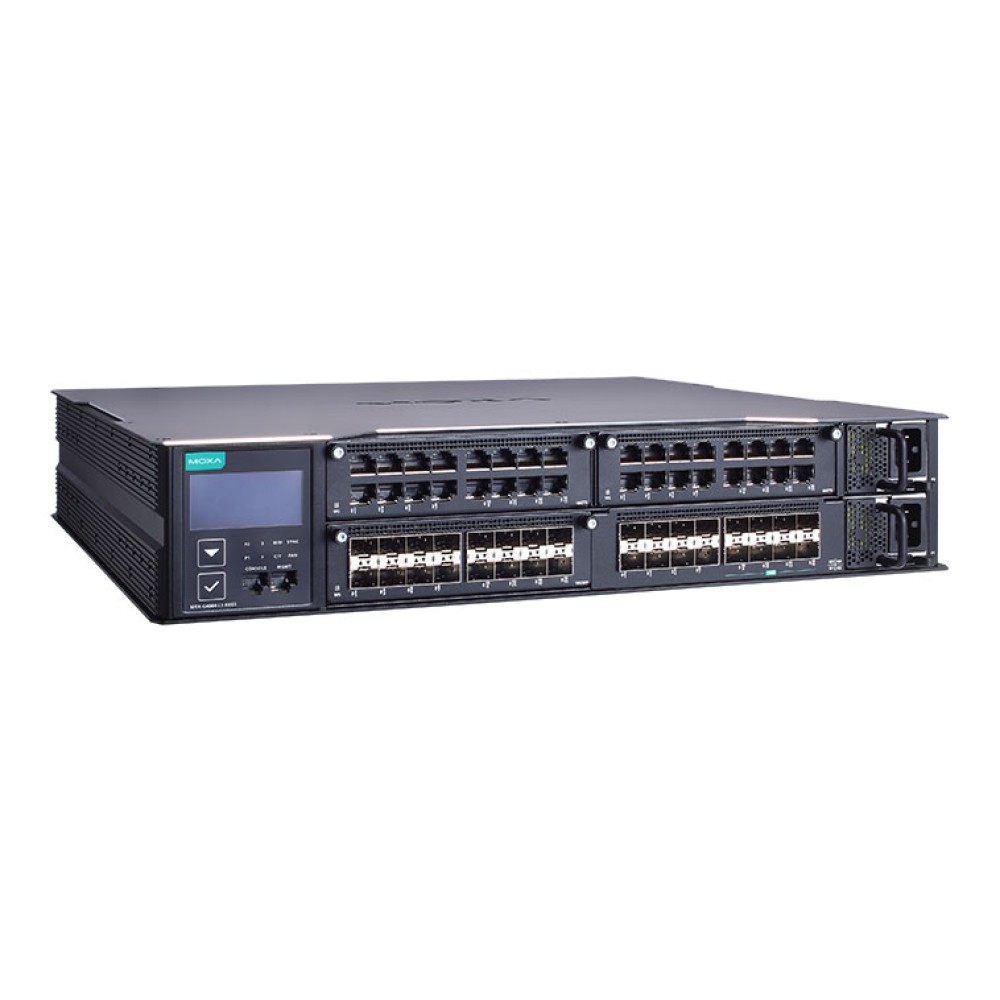

MRX-G4064-L3-8XGS
56×GbE および 8×10GbEポート レイヤー3 フルギガビット モジュラーマネージドイーサネットスイッチ
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 8×10GbEイーサネットポート
- 最大56の1GbEポートまたはSFPスロット
- HAST (高可用性スタティックトランク) テクノロジーによってバックボーンの信頼性をサポート
- オンボードのLCMディスプレイでステータスを一目で確認できるため、オンサイトでのメンテナンスとオペレーションが容易

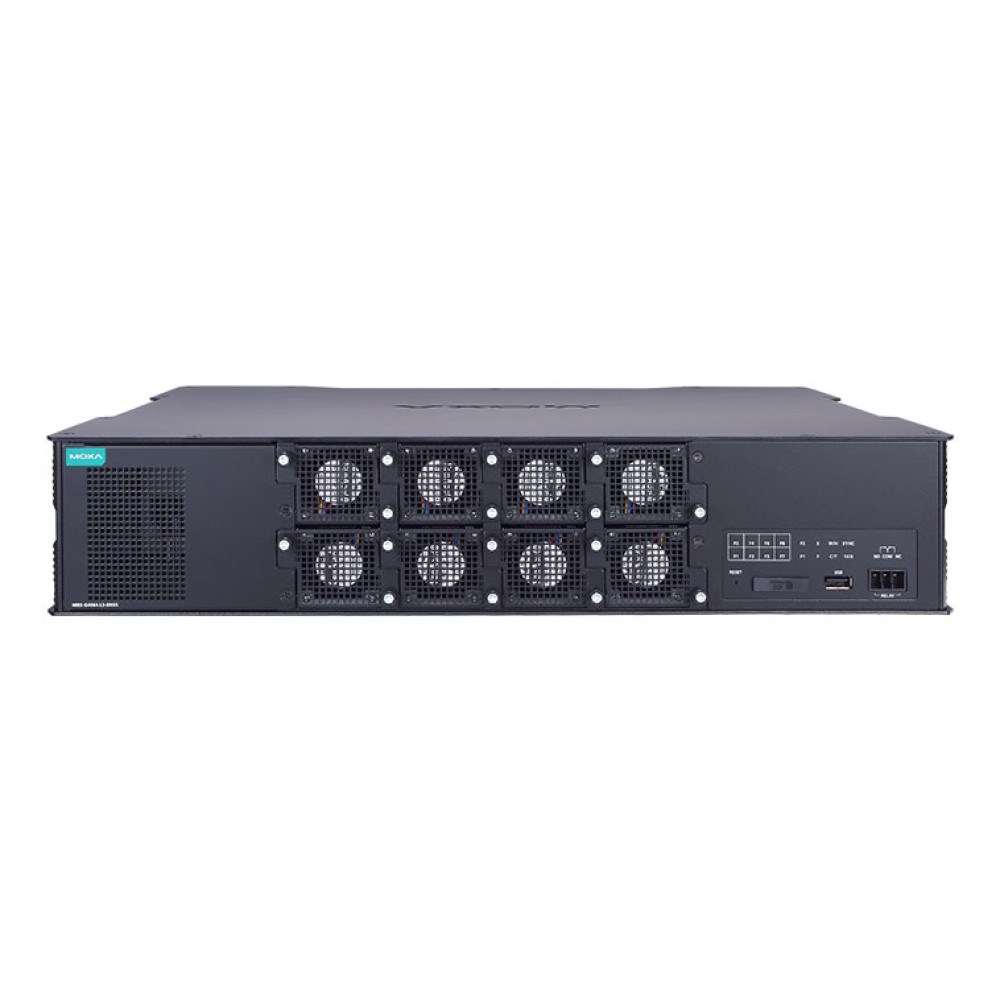

- デュアル電源モジュールと6+2ファンの冗長設計により、ノンストップのネットワークオペレーションを実現
- リアルタイムでシステム温度を監視し、ネットワークとデバイスを保護
カテゴリー
シリーズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
MRX-G4064シリーズは、産業現場における情報技術のコンバージェンスが進む中、産業用ビデオ、音声、データアプリケーションのハイパフォーマンス、高可用性の要件を満たすように設計されています。
MRX-G4064シリーズのモジュラー設計は、8つの10GbEポートを内蔵し、モジュール経由で最大56の1GbEポートをサポートしているので、大規模な産業用ネットワークアプリケーションの構築に最適です。10GbEポートは、ネットワークスイッチング帯域幅を大幅に増加させ、10GbE対応サーバーへのダイレクトコネクションを可能にし、データ収集と分析をアプリケーションサイトの近くに移動させることができます。さらに、マルチポートアグリゲーションのサポートによって、より高い帯域幅のバックボーンが可能になり、将来のネットワーク拡張に備えることができます。
また、MRX-G4064シリーズは、より多くのフィールドデバイスに対応するだけでなく、データ伝送の遅延を低減し、ハイパフォーマンス・ネットワーク上で大量のビデオ、音声、データのハイスピード伝送を可能にします。このシリーズには、冗長マルチファン冷却システムと冗長絶縁電源が搭載されています。産業用高効率のTurbo Ringテクノロジー、ERPS (ITU-T G.8032) やRSTP/STPなどのネットワーク冗長テクノロジーもサポートしているので、IT/OTコンバージェンスアプリケーションにおけるバックボーンネットワークの信頼性と可用性を向上させることができます。
その他の機能と利点
- 効果的な帯域幅管理と最大限の信頼性を実現する、柔軟な帯域幅/ポートの組み合わせ
- コマンドラインインターフェ―ス (CLI) による迅速なマネージメントの実行
- 帯域外管理 (OOBM) ポートにより、 帯域内サービスにアクセスできない場合でもネットワークマネージメントの可用性を確保
- ノンストップオペレーションに必要なシステム温度制御と消費電力マネージメント
- ポートミラーリング (N:M) 技術により、 セキュリティ監視と監査をサポート
- 大規模なビデオ監視の大容量バースト伝送に最適化され、フレーム損失を防止
- IEEE1588v2 PTP (Precision Time Protocol) によるネットワーク時刻同期
- 産業用ネットワーク管理と可視化のためのMXconfigとMXview Oneをサポート
| イーサネットインターフェース | |
| 1000/2500/10000BaseSFPポート | 8 |
|---|---|
| 1000BaseSFPスロット | 8 |
| 帯域外管理 (OOBM) | 8ピン RJ45 1GbEイーサネットポート (MGMT)×1 |
| モジュール |
スイッチには3つのモジュールスロットがあります。ユーザーは、スイッチに挿入する異なるタイプのモジュールを選択できます。選択できるモジュールには、1000BaseT(X)または1000BaseSFPインターフェースを備えた16 ポートモジュールが含まれます。 サポートされているインターフェースモジュールの全リストについては、「型番」>「アクセサリー (別売り)」>「拡張モジュール」をご覧ください。 |
| 規格 |
IEEE 802.1D-2004 for Spanning Tree Protocol IEEE 802.1p for Class of Service IEEE 802.1Q for VLAN Tagging IEEE 802.1s for Multiple Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEEE 802.1X for Authentication IEEE 802.3ab for 1000BaseT(X) IEEE 802.3ad for Port Trunk with LACP IEEE 802.3x for Flow Control IEEE 802.3z for 1000BaseSX/LX/LHX/ZX IEEE 802.3ae for 10 Gigabit Ethernet IEEE 802.3az for Energy-Efficient Ethernet ITU-T G.8032 Ethernet Ring Protection Switching |
| イーサネットソフトウェア機能 | |
| マネジメント |
IPv4 Flow control Back Pressure Flow Control DHCP Client ARP RARP LLDP Linkup Delay SMTP SNMP Trap SNMP Inform SNMPv1/v2c/v3 RMON TFTP SFTP HTTP HTTPS Telnet Syslog Private MIB Port Mirroring (SPAN, RSPAN) |
| フィルター |
GMRP GVRP GARP 802.1Q IGMP Snooping v1/v2/v3 IGMP Querier |
| 冗長プロトコル |
STP RSTP Turbo Ring v2 Ring Coupling Multiple Dual-Homing Link Aggregation Network Loop Protection MSTP |
| ルーティング冗長性 | VRRP |
| セキュリティ |
Broadcast storm protection Rate Limit Access control list Static port lock Sticky MAC HTTPS/SSL SSH RADIUS TACACS+ Login and password policy Secure Boot |
| タイムマネジメント |
SNTP IEEE 1588v2 PTP (hardware-based) NTP Server/Client NTP Authentication |
| プロトコル |
TCP/IP UDP ICMP ARP RARP TFTP DNS NTP Client DHCP Client 802.1X QoS HTTPS HTTP Telnet SMTP SNMPv1/v2c/v3 IPv4 RMON Syslog |
| ユニキャストルーティング |
OSPF Static Route |
| MIB |
P-BRIDGE MIB Q-BRIDGE MIB IEEE8021-SPANNING-TREE-MIB IEEE8021-PAE-MIB IEEE8023-LAG-MIB LLDP-EXT-DOT1-MIB LLDP-EXT-DOT3-MIB SNMPv2-MIB RMON MIB Groups 1, 2, 3, 9 |
| スイッチプロパティ | |
| MACテーブルサイズ | 32 K |
| 最大VLAN数 | 512 |
| IGMPグループ | 1500 |
| ジャンボフレームサイズ | 9.6 KB |
| パケットバッファサイズ | 6 MB |
| プライオリティキュー | 8 |
| VLAN ID範囲 | VID 1 to 4094 |
| USBインターフェース | |
| ストレージポート | USB Type A |
| MicroSDインターフェース | |
| ストレージポート | microSD card |
| シリアルインターフェース | |
| コンソールポート | RS-232 (RJ45) |
| 入力/出力インターフェース | |
| アラーム接点チャネル | 1 リレー出力, 電流容量 2 A @ 30 VDC |
| 電力パラメーター | |
| 入力電圧 | 100-240 VAC, 50-60 Hz または 230-240 VDC (電源ごと) |
| 動作電圧 | 90-264 VAC, 47-63 Hz または 180-300 VDC (電源ごと) |
| 過負荷電流保護 | サポート |
| 逆極性保護 | サポート |
| 入力電流 |
最大 1.236 A @ 110 VAC 最大 0.675 A @ 220 VAC 最大 0.74 A @ 180 VDC 最大 0.439 A @ 300 VDC |
| 消費電力 (最大) |
最大 134.2 W @ 110 VAC 最大 132.3 W @ 220 VAC 最大 133.2 W @ 180 VDC 最大 131.8 W @ 300 VDC 注：これらは、最大数のモジュールが取り付けられたデバイスの最大消費電力定格です。 |
| 電源モジュール | スロット×2 (PWR-300-HVA-IF電源モジュール×2を含む) |
| メカニカル | |
| 保護等級 | IP30 |
| サイズ | 440 × 88 × 420 mm |
| 重さ | 12 kg |
| ファンモジュール | スロット×8 (XM-4000-FAN-R×8 プリインストール) |
| 取り付け方法 | ラックマウント |
| インタラクティブインターフェース |
オンボードLCMディスプレイ 設定用プッシュボタン |
| 環境特性 | |
| 動作温度 | -10 ～ 60℃ |
| 保管温度 (パッケージ含む) | -40 ～ 85℃ |
| 相対湿度 | 5 ～ 95% (結露なきこと) |
| 規格および認証 | |
| 安全 |
UL 62368-1 UL 61010-2-201 IEC 62368-1 |
| EMC |
EN 55032/35 EN 61000-6-2/-6-4 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS |
IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 35 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF IEC 61000-4-11 Voltage Dips & Interruptions |
| 鉄道 | EN 50121-4 |
| 衝撃 | IEC 60068-2-27 |
| 振動 | IEC 60068-2-6 |
| パッケージ落下テスト | ISTA 1A |
| パッケージ振動テスト | ISTA 1A |
| MTBF (平均故障間隔) | |
| 時間 | 1,337,959 時間 |
| 規格 | Telcordia (Bellcore), GB |
| 保証 | |
| 保証期間 | 5 年 |
| 詳細 | Moxa社 製品保証方針 |

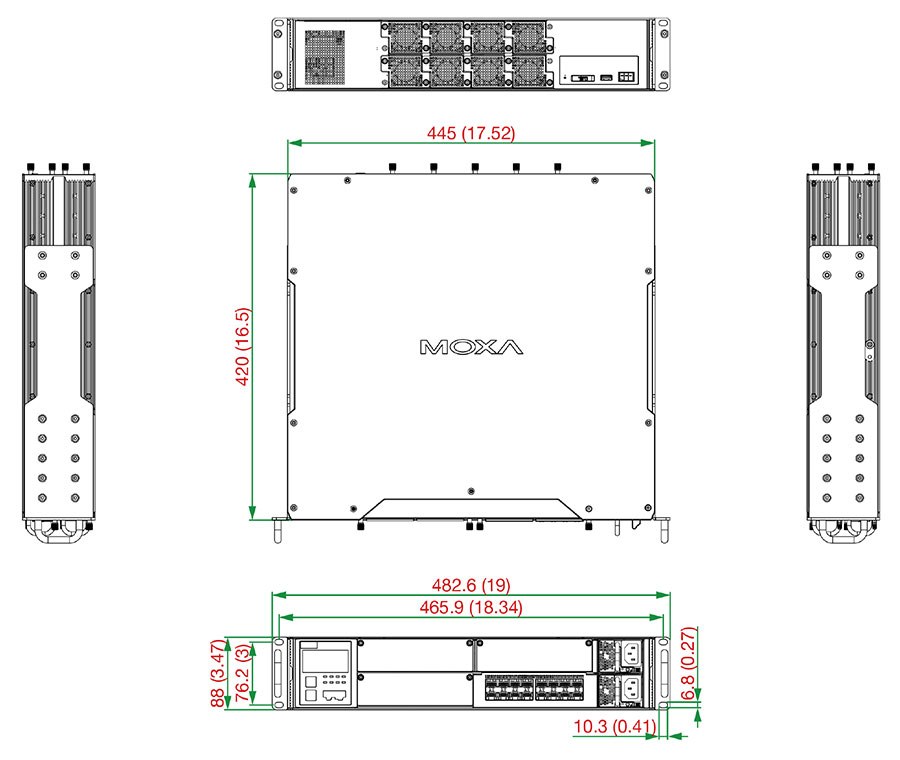

サイズ (単位=mm (inch) )
| MRX-G4064-L3-8XGS | 56×GbE および 8×10GbEポート レイヤー3 フルギガビット モジュラーマネージドイーサネットスイッチ 最大ポート数：64 10GbE SFP+スロット：8 1000Base SFPスロット：最大56 1000BaseT(X)ポート (RJ-45)：最大48 L3機能 動作温度：-10 ～ 60℃ |
|---|
アクセサリー (別売り)
| 拡張モジュール | ||
| XM-4000-16GTX | ギガビットイーサネットモジュール 1000BaseT(X)ポート×16 |
|
|---|---|---|
| XM-4000-16GSFP | ギガビットイーサネットモジュール 1000BaseSFPポート×16 |
|
| 電源モジュール | ||
| PWR-300-HVA-IF | 絶縁電源モジュール (110/220 VAC/VDC) システム電源入力 AC電源インレット 吸気ファン付き |
|
| ファンモジュール | ||
| XM-4000-FAN-R | MRXスイッチ用排気ファンモジュール | |
| SFPモジュール | ||
| SFPモジュールシリーズ | MoxaイーサネットSFPトランシーバー製品互換性 (PDFファイル)をご参照下さい | |
| ケーブル | ||
| CN20070 | 10ピン RJ45 - DB9メス シリアルケーブル | |
| PWC-C15US-3B-183 | 入力プラグ・タイプ：米国 (US) プラグ付き C15 電源コード：1.83m |
|
| PWC-C15CN-3B-183 | 入力プラグ・タイプ：中国 (CN) プラグ付き C15 電源コード：1.83m |
|
| PWC-C15EU-3B-183 | 入力プラグ・タイプ：欧州連合 (EU) プラグ付き C15 電源コード：1.83m |
|
| ソフトウェア | ||
| LIC-MXviewOne-NEW-XN-SR | MXview One ノード ライセンス ノード数をカスタマイズ可能 (最小 1ノード) |
|
| ストレージキット | ||
| ABC-02-USB | マネージドイーサネットスイッチおよびルーター用の設定バックアップおよびリストアツール ファームウェアアップグレード ログファイルストレージツール 動作温度：0～60℃ |
|
| ABC-02-USB-T | マネージドイーサネットスイッチおよびルーター用の設定バックアップおよびリストアツール ファームウェアアップグレード ログファイルストレージツール 動作温度：-40～75℃ |
|
| ABC-03-microSD-T | マネージドイーサネットスイッチおよびWLAN製品用の設定バックアップおよびリストアツール (MicroSDベース) ファームウェアアップグレード ログファイルストレージツール 動作温度：-40～85℃ |
|
MRX-G4064シリーズ 製品一覧
| MRX-G4064-L3-8XGS | 56×GbE および 8×10GbEポート レイヤー3 フルギガビット モジュラーマネージドイーサネットスイッチ |
