MPC-3120-E2-LB-T NEW
12.1インチ (400ニット) Intel Atom® x6211E搭載 マルチインターフェースファンレスパネルコンピューター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 12.1インチパネルコンピューター
- Intel Atom® x6211Eデュアルコアプロセッサー
- -30～60℃の動作温度、ファンレス設計、ヒーター不要
- 400ニットの太陽光可読LCD
- 手袋着用時でも操作しやすいマルチタッチスクリーン
- DNV、CID2、ATEX Zone 2、IECExに準拠※
- 12/24VDC電源入力
認証は現在取得申請中。最新の認証状況については、Moxaのwebサイトをご覧ください。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
Intel Atom® x6211Eデュアルコアまたはx6425Eクアッドコアプロセッサーを搭載したMPC-3120 12.1インチパネルコンピューターは、産業環境での使用に適した信頼性、耐久性、汎用性に優れたプラットフォームを提供します。ソフトウェアで選択可能な2つのRS-232/422/485シリアルポートと2つのギガビットイーサネットポートを備え、幅広いシリアルインターフェースと高速IT通信をすべてネイティブなネットワーク冗長性とともにサポートします。
-30～60℃の温度範囲に対応するよう設計されており、効率的な放熱を実現するファンレスのスリムな筐体を採用しています。これにより、石油やガス田、掘削プラットフォームなどの過酷な高温の屋外環境にも対応できる信頼性の高い産業用プラットフォームとなっています。400ニットまたは1000ニットのLCDパネルを搭載しており、太陽光の下でも読み取り可能な投影型静電容量方式のグローブタッチ対応マルチタッチスクリーンにより、屋外での用途でも優れたユーザー体験を提供します。
| コンピューター | |
| CPU | Intel Atom® Elkhart Lake デュアルコア x6211E 1.30GHz |
|---|---|
| グラフィックスコントローラー | Intel® HD Graphics |
| プリインストールシステムメモリ | 8GB DDR4 2400MHz (最大 32GB) |
| システムメモリスロット | SODIMM DDR4 2400スロット×1 |
| 対応OS | Windows 10 IoT Enterprise LTSC 2021 Windows 11 Professional (64-bit) Debian 11 (kernel 5.10) Ubuntu 22.04 LTS (kernel 5.1x) RHEL 9 (kernel 5.14) |
| ストレージスロット | CFastスロット×1 SDスロット×1、SD 3.0インターフェース (SDHC/SDXC) |
| コンピューターインターフェース | |
| イーサネットポート | オートセンシング 10/100/1000Mbpsポート (RJ45コネクター)×2 |
| シリアルポート | RS-232/422/485ポート×2 (ソフトウェア選択可能、DB9オスコネクター) |
| USB 3.0 | USB 3.0ホスト×2、type-Aコネクター |
| デジタル入力 | DI×4 (絶縁保護付き) |
| デジタル出力 | DO×4 (絶縁保護付き) |
| LEDインジケーター | |
| システム | Power×1 |
| LAN | 2/ポート (10/100/1000Mbps) |
| ディスプレイ | |
| パネルサイズ | 12.1インチ (表示可能画像) |
| アスペクト比 | 4:3 |
| アクティブ表示領域 | 245.76(H)×184.32(V)mm |
| コントラスト比 | 1000:1 (標準) |
| 輝度 (明るさ) | 400ニット |
| 最大表示色数 | 26万2千色、1670万色 (8ビット/色) |
| パネルタイプ | AAS |
| ピクセルピッチ (RGB) | 0.240(H)×0.240(V)mm |
| ピクセル | 1024×768 |
| 応答速度 | 25ms |
| 視野角 | 178°/178° |
| タッチ機能 | |
| タッチ方式 | 投影型静電容量方式 (PCAP) |
| タッチ対応ポイント | 4点 |
| グローブ (手袋) 対応 | 対応 |
| シリアルインターフェース | |
| ボードレート | 50bps～115.2kbps |
| データビット | 5、6、7、8 |
| フロー制御 | RTS/CTS、XON/XOFF、RS-485の自動データ方向制御 (ADDC)、RTSトグル (RS-232のみ) |
| パリティ | なし、偶数、奇数、スペース、マーク |
| ストップビット | 1、1.5、2 |
| シリアル信号 | |
| RS-232 | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2w | Data+, Data-, GND |
| RS-485-4w | Tx+, Tx-, Rx+, Rx-, GND |
| 電源パラメーター | |
| 入力電圧 | 12/24VDC |
| 消費電力 | 48W (最大、USBフル充電を含む) |
| 筐体特性 | |
| ハウジング | 金属 |
| IP等級 | IP66 (前面) IP20 (後面) |
| サイズ | 315×220×75.7mm |
| 重さ | 2,900g |
| 環境制限 | |
| 動作温度 | -30～60℃ |
| 保管温度 (パッケージ含む) | -40～70℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 規格および認証 | |
| EMC | EN 55032/35 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1 kV |
| 環境テスト | IEC 60068-2-1, DNV-CG-0339 IEC 60068-2-1, IEC 60945 IEC 60068-2-2, DNV-CG-0339 IEC 60068-2-2, IEC 60945 IEC 60068-2-30, DNV-CG-0339 |
| 危険区域 | ATEX Zone 2 Class I Division 2 IECEx Zone 2 |
| 海洋 | DNV-CG-0339, IEC 60945, IACS E10 |
| 安全 | IEC 62368-1 UL 62368-1 |
| 衝撃 | IEC 60068-2-27 |
| 振動 | IEC 60068-2-6, DNV-CG-0339, IEC 60945 IEC 60068-2-64, DNV-CG-0339 |
| 特記事項 | |
| グリーンプロダクト | RoHS, CRoHS, WEEE |
| 保証 | |
| 保証期間 | システム：3年 LCD：1年 |
| 詳細 | Moxa社 製品保証方針 |

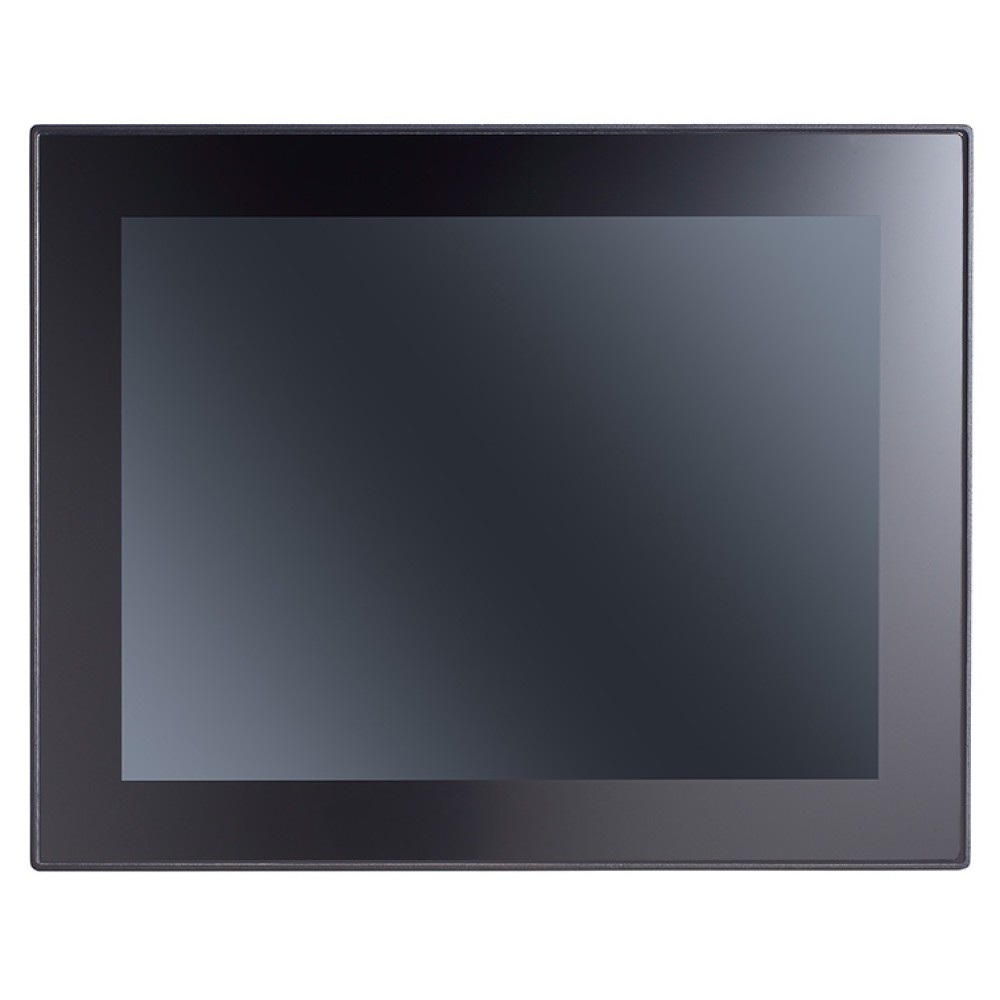

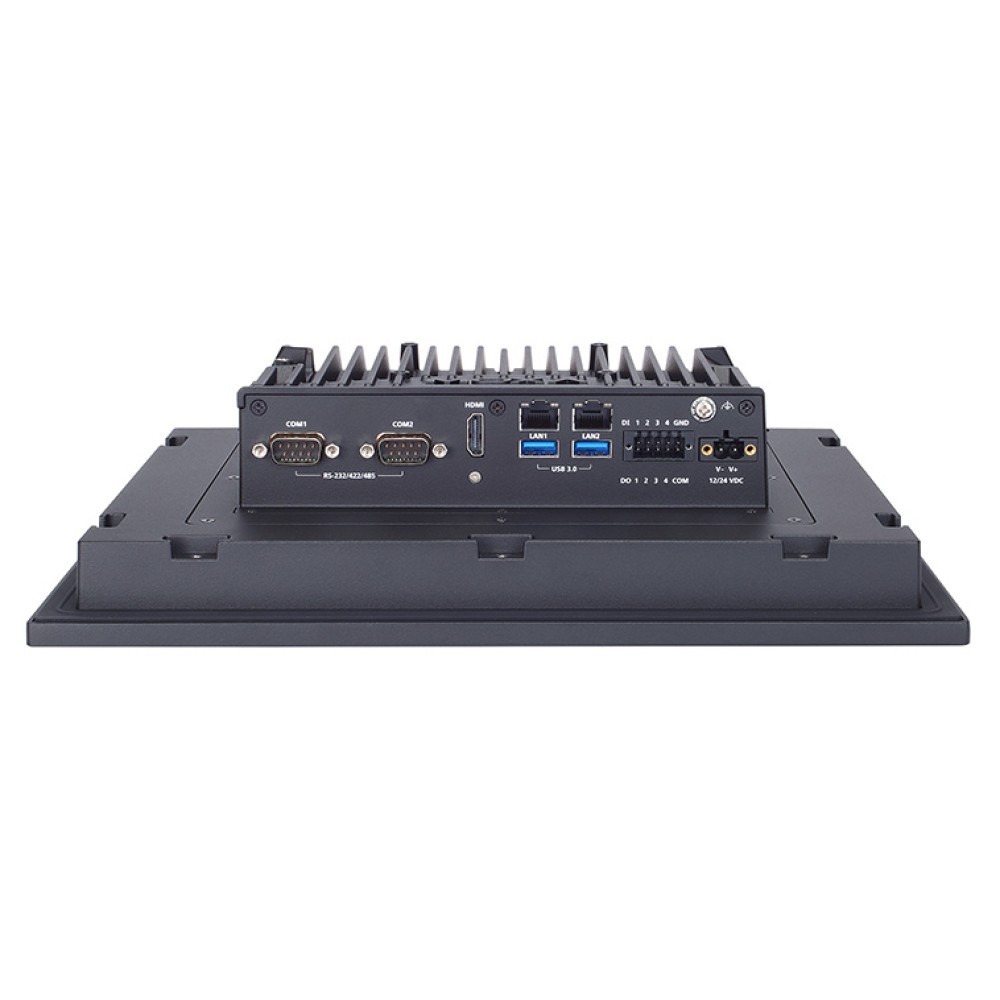

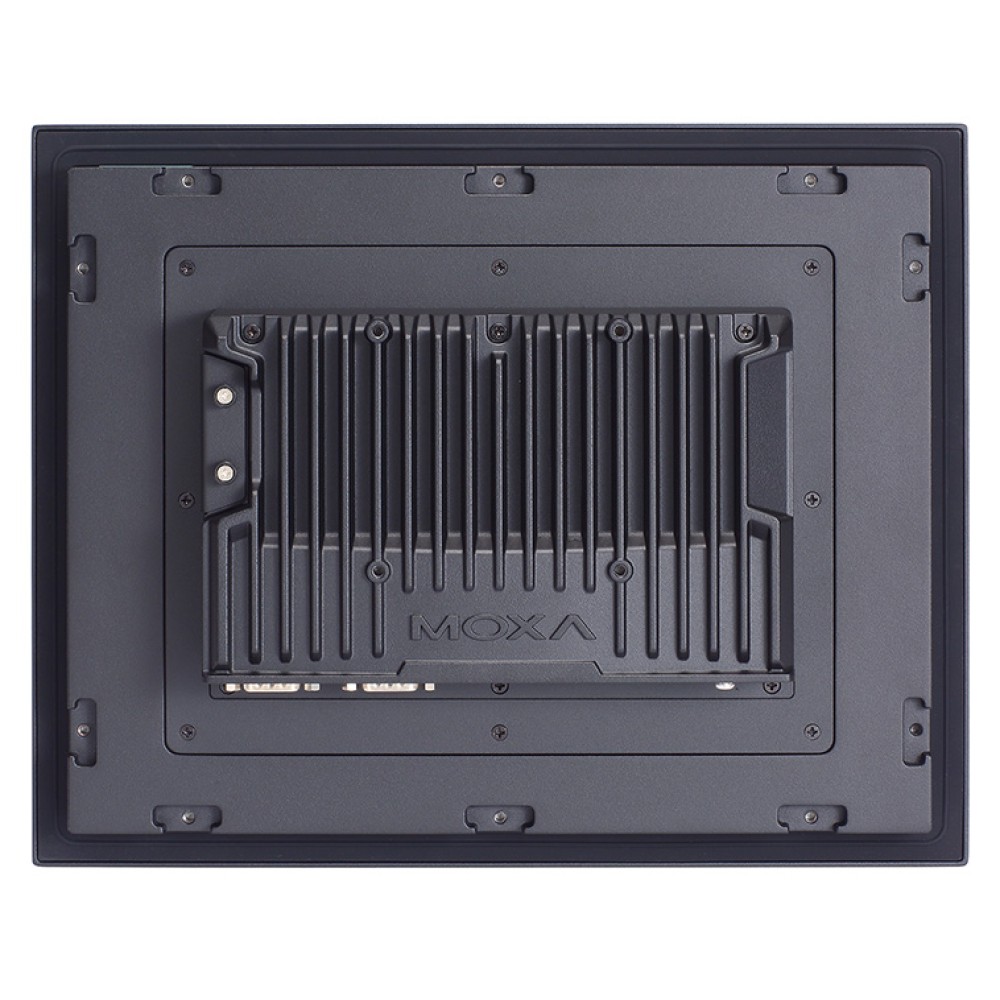

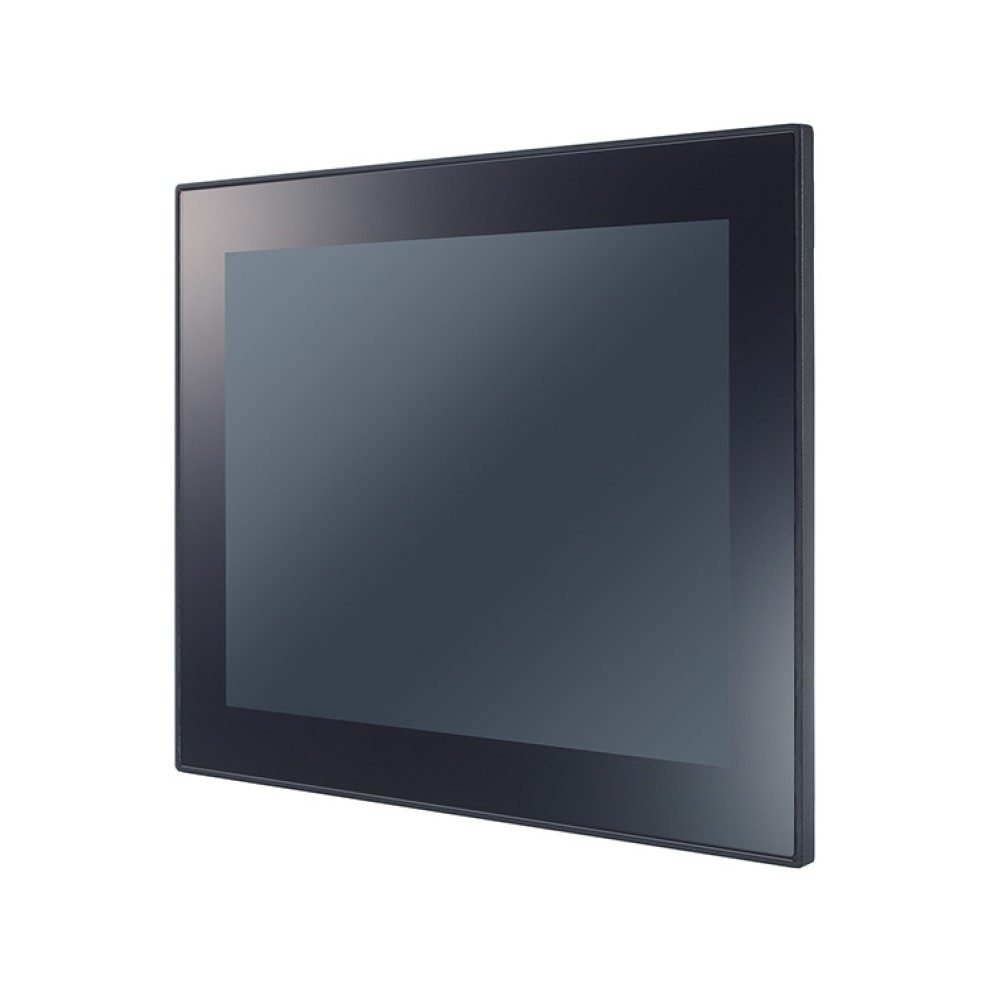

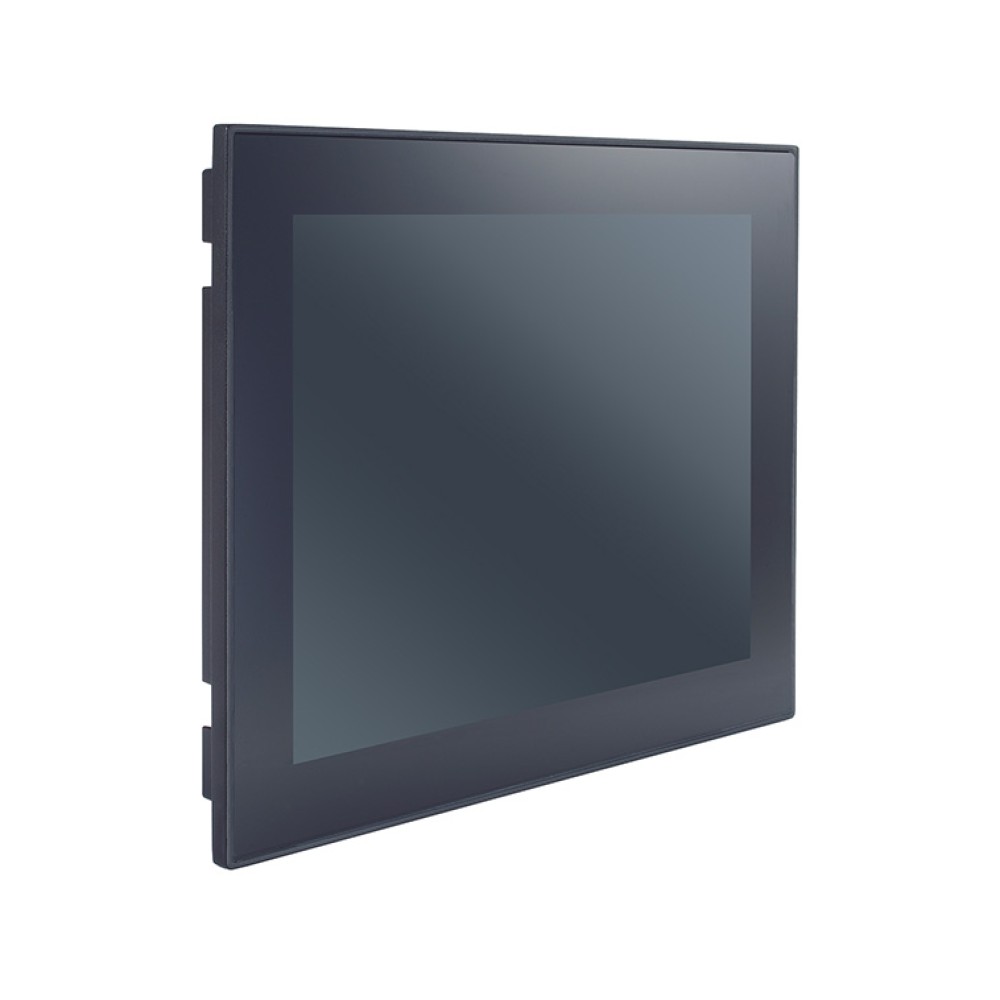

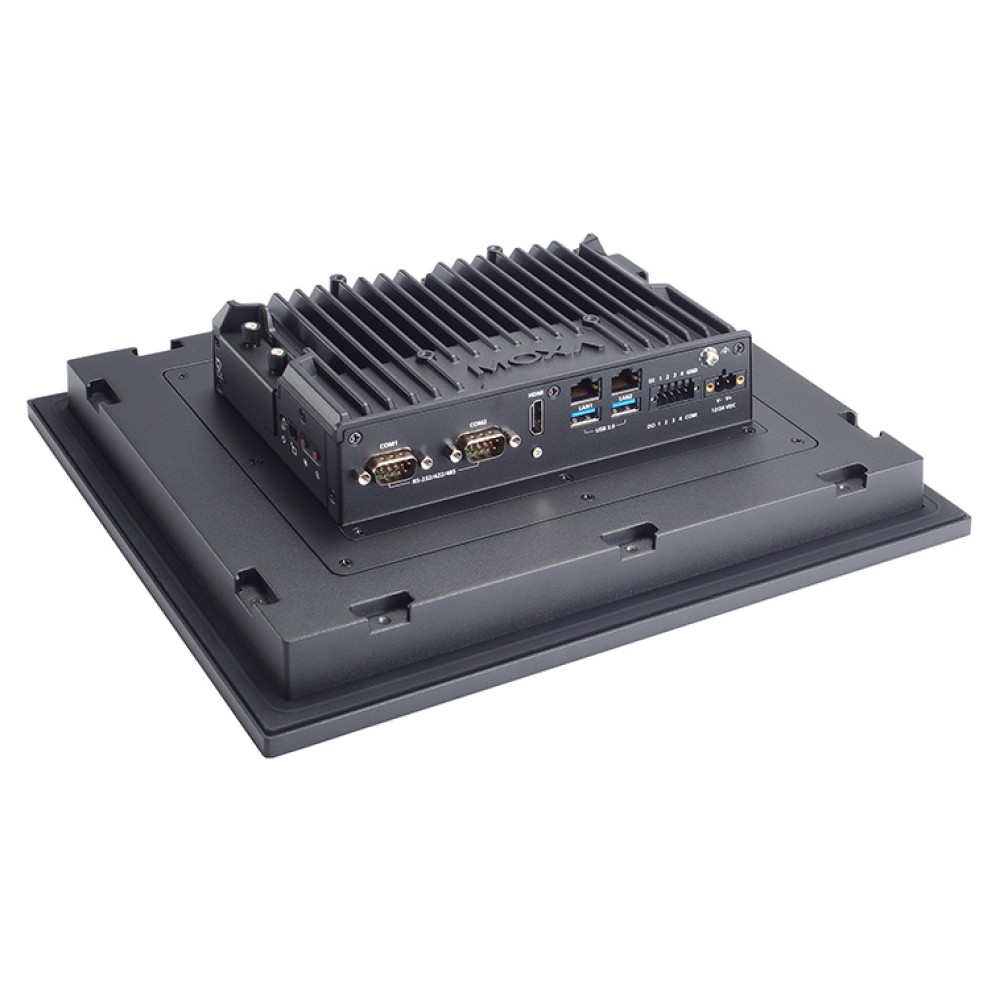

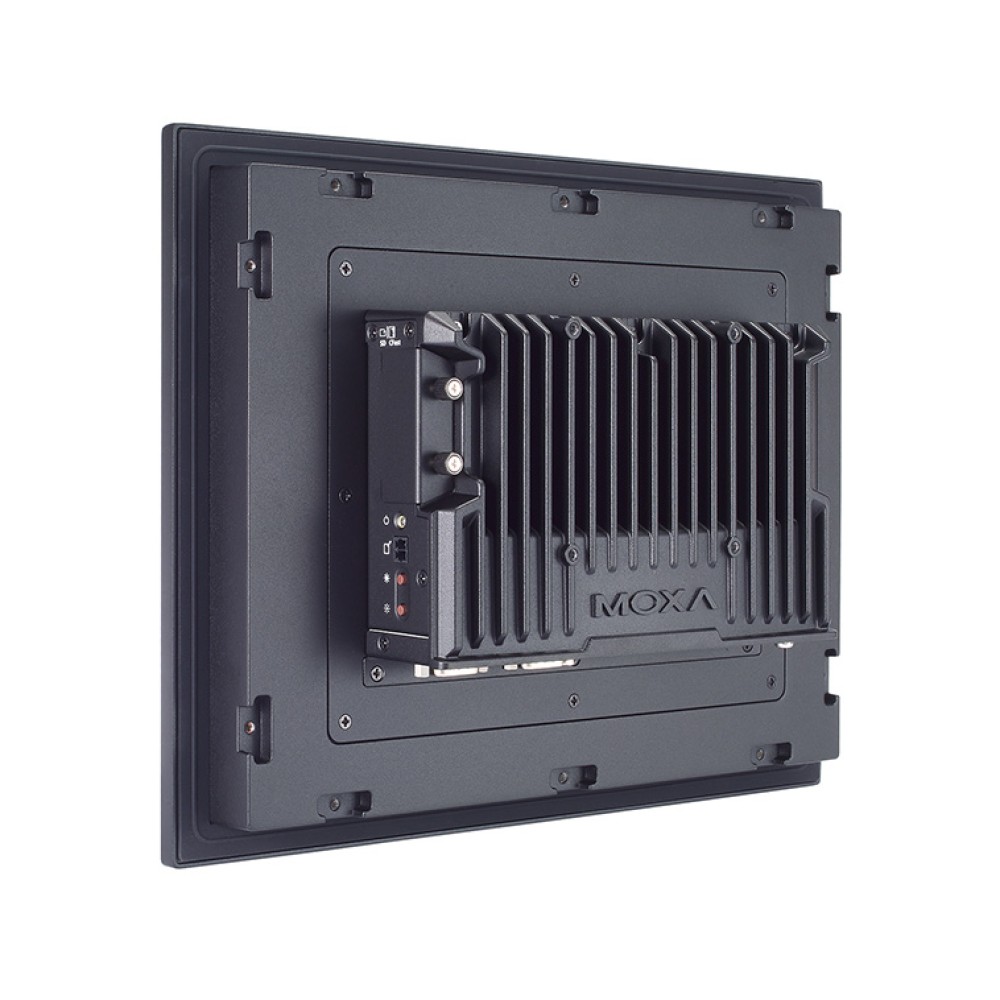

外観
サイズ
| MPC-3120-E2-LB-T | パネル：12.1インチ (4:3) 400ニット CPU：Intel Atom® x6211E RAM：8GB タッチスクリーン：PCAP LAN：2 シリアル：2 DI/DO：4/4 入力電圧：12/24VDC IP等級：IP66 (前面)、IP20 (後面) 動作温度：-30～60℃ |
|---|
MPC-3120シリーズ 製品一覧
| MPC-3120-E2-T | 12.1インチ (1000ニット) Intel Atom® x6211E搭載 マルチインターフェースファンレスパネルコンピューター |
| MPC-3120-E2-LB-T | 12.1インチ (400ニット) Intel Atom® x6211E搭載 マルチインターフェースファンレスパネルコンピューター |
| MPC-3120-E4-T | 12.1インチ (1000ニット) Intel Atom® x6425E搭載 マルチインターフェースファンレスパネルコンピューター |
| MPC-3120-E4-LB-T | 12.1インチ (400ニット) Intel Atom® x6425E搭載 マルチインターフェースファンレスパネルコンピューター |
