01512-8 Kvaser PCIe 8xCAN

8×CAN/CAN FDチャネルリアルタイムCANインターフェース

主な製品特長

PCI Express CANインターフェース
最大 8 Mbit/秒のCAN FDをサポート
迅速で簡単なプラグアンドプレイインストール
11ビット (CAN 2.0A) と 29ビット (CAN 2.0Bアクティブ) 識別子の両方をサポート
Kvaser CANlibを搭載した他のKvaser CANハードウェア用に作成されたアプリケーションと100%の互換性
ハイスピードCAN接続 (ISO 11898-2 準拠)、最大 1 Mbit/秒
解析ツール用のサイレントモードをサポート - 干渉することなくCAN BUS通信が可能
複数のKvaserインターフェースの同時使用をサポート
フルプロファイルPCIeカード
SocketCanをサポート
J1939、CANopen、NMEA 2000®、DeviceNetとの互換性。上位層のプロトコル変換はユーザーのアプリケーションによって処理

RoHS指令準拠

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番

効率的なコネクティビティを実現するゲートウェイ

Kvaser PCIe 8xCAN は、1つのPCIe x1スロットを介してチャネル密度を最大化することで、高度なCANシステムを容易に設計できるようにします。

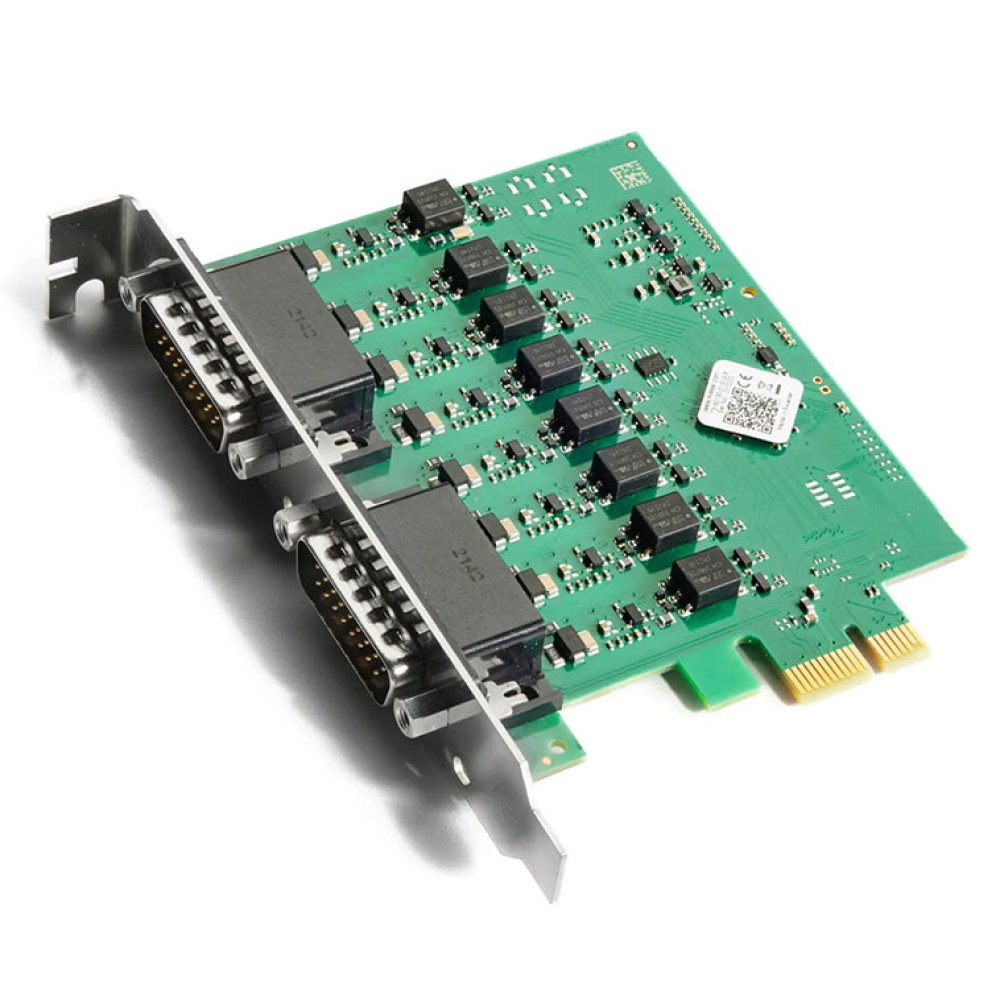

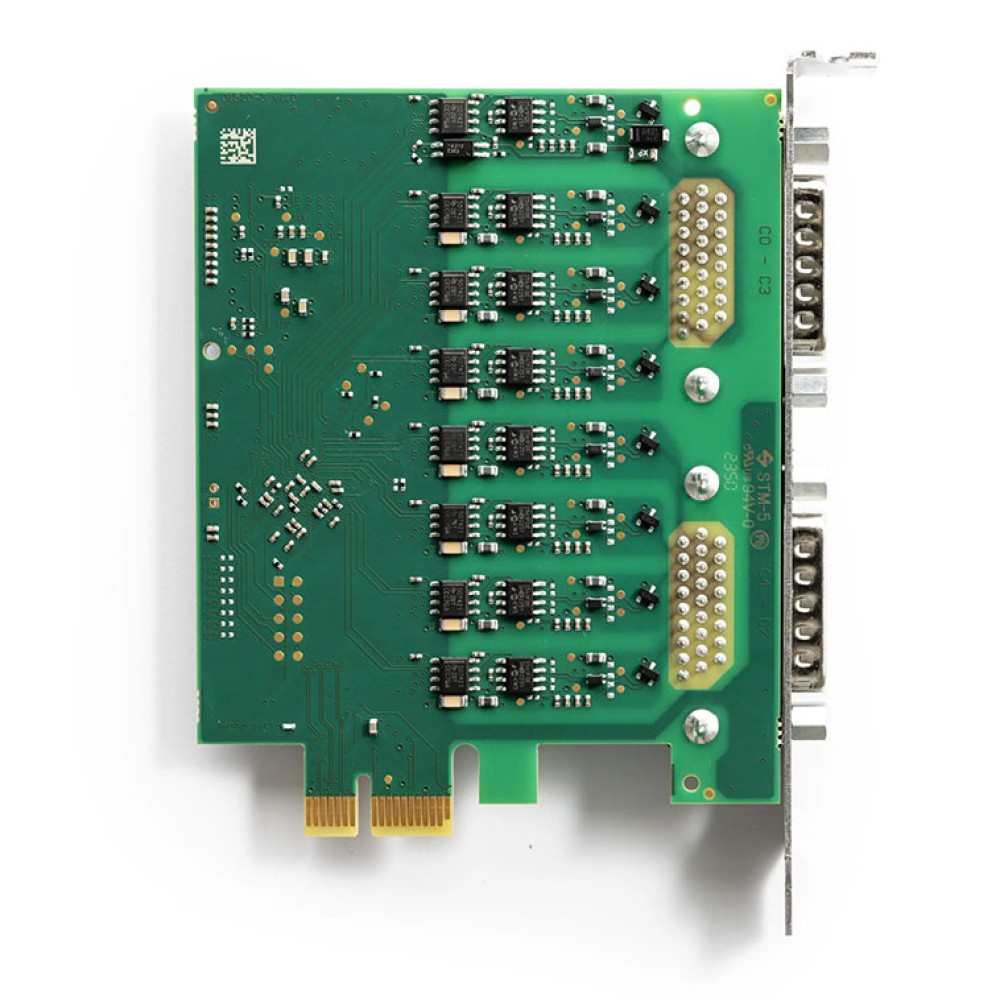

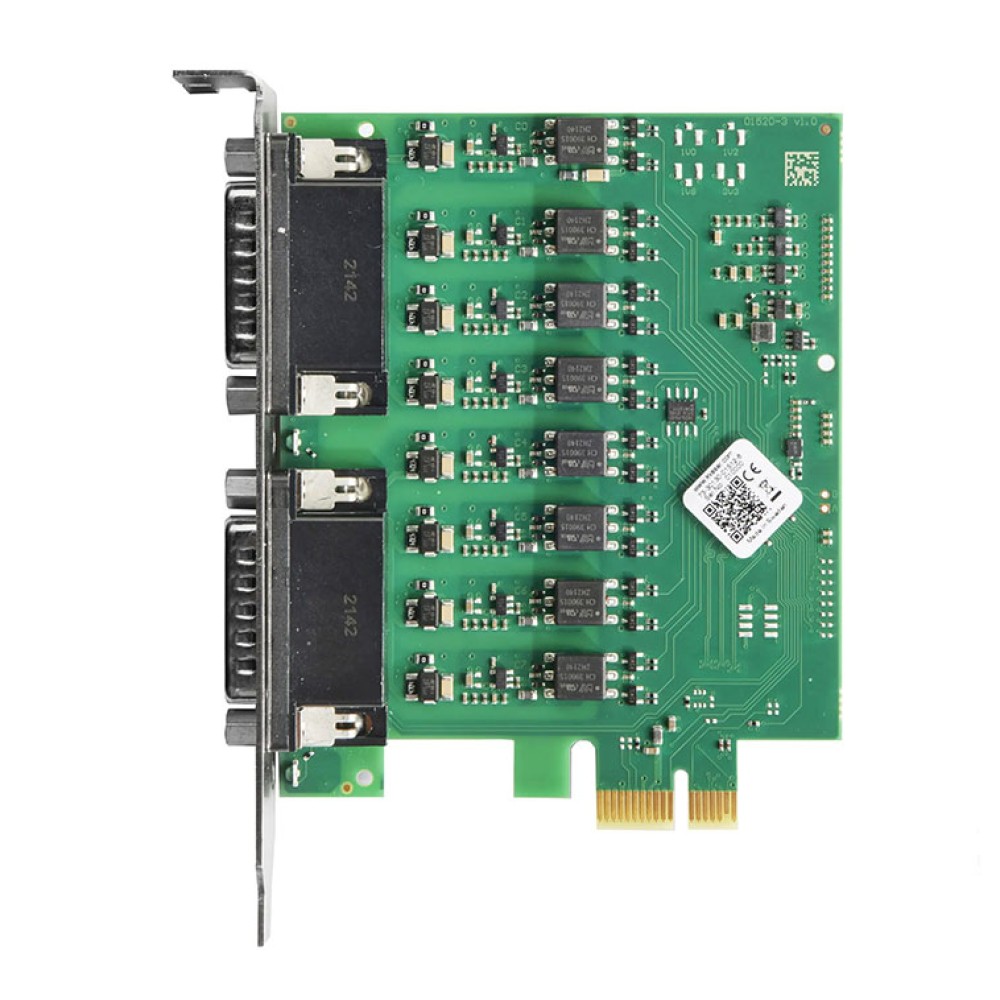

この小型で先進的なマルチチャネルリアルタイムCANインターフェースは、8つのCAN/CAN FDチャネルを備えており、すべてがPCIeボードの標準的な高さに収まっています。

Kvaser PCIe 8xCANは高い拡張性を有しています。複数のボードを接続して、一度に数十のCANチャネルからデータをキャプチャできます。例えば、通常40のCANチャネルが必要とされる自動車テスト用のHIL(Hardware-in-the-Loop)スイートなどのような、チャネル数が多いアプリケーションに最適です。

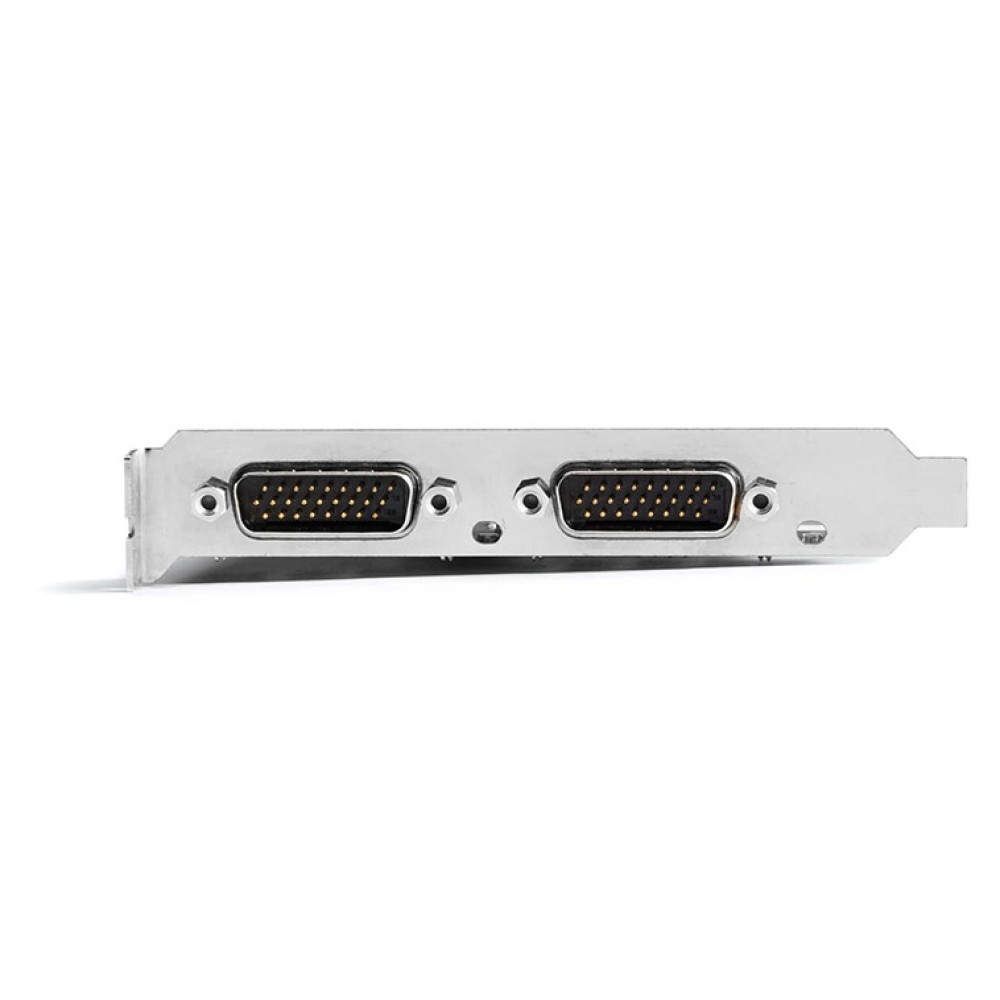

Kvaser PCIe 8xCANには26ピン HD D-SUBコネクター×2が搭載されており、それぞれ4つのチャネルをサポートします。HD26-4xDS9スプリッターを使用して、4つの個別の9ピン D-SUBコネクターに接続することができます。また、HD26-4xM12スプリッターを使用して、4つの個別の5ピン M12コネクターに接続することもできます。

Kvaser PCIe 8xCAN は Kvaser PCIEcan 4xCAN v2と同じピン配列を共有し、既存のセットアップにシームレスに統合を保証します。

CANビットレート	20-1000 kbp/秒
CANチャネル	8
CAN FDビットレート	最大 8 Mbit/秒
CANトランシーバー	ISO 11898-2に準拠
CANコントローラー	Kvaser CAN IP in FPGA
認証	CE, RoHS
コネクター	26ピン HD D-SUB×2
サイズ	ハイプロファイル 102 × 80 mm
エラーフレーム検出	あり
エラーフレーム生成	あり
ガルバニック絶縁	あり
ホストインターフェース	PCI Express x1
インターフェース	CAN, PCI Express
最大メッセージレート	チャネルあたり 20000メッセージ/秒(※1)
OS	Linux, Windows(※2)
消費電力	標準 980 mA @ 3.3 V
相対湿度	0％～ 85％ (結露なきこと)
サイレントモード	あり
温度範囲	-40 ～ +85℃
タイムスタンプ分解能	1 μs
重さ	72 g

1：メッセージレートは、適度に強力なデスクトップコンピューターでのテストに基づいています。低速のホストコンピューターでは、特に小規模な組み込みシステムで実行する場合、すべてのチャネルで同時に最大メッセージレートに到達できない可能性があります。
2：
Windows 10 (IA-32 および x86-64)
Windows 11 (x86-64)

保証

2年間。詳細については、Kvaserの一般的な条件とポリシーを参照してください。

サポート

テクニカルサポートについては、Kvaserの Around the Clock Kvaser Support をご参照ください。

ソフトウェア

ドキュメント, Kvaser CANlib SDK, ドライバは、Kvaserの Downloads で無料ダウンロード可能
Kvaser CANLIB SDKは、Kvaser CANインターフェースのソフトウェアを開発するために必要なすべてを含む無料のリソースです。C、C++、C#、Delphi、Visual Basicプログラミング言語で書かれた完全なドキュメンテーションと多くのプログラムサンプルが含まれています。
すべての Kvaser CAN インターフェースボードは、共通のソフトウェア APIを共有しています。1つのインターフェースタイプのために書かれたプログラムは、他のインターフェースタイプを変更せずに実行可能！

01512-8 Kvaser PCIe 8xCAN	8×CAN/CAN FDチャネルリアルタイムCANインターフェース

アクセサリー (別売り)

00830-4 Kvaser Cable HD26-4xDS9 Splitter	HD26-4xDS9 スプリッターケーブル 26ピン HD D-SUBソケットコネクター 9ピン D-SUBプラグコネクター×4 長さ：30 cm
01412-1 Kvaser Cable HD26-4xM12 Splitter	HD26-4xM12 スプリッターケーブル 26ピン HD D-SUBソケットコネクター M12-5P, Aコードコネクター×4 長さ：30 cm
