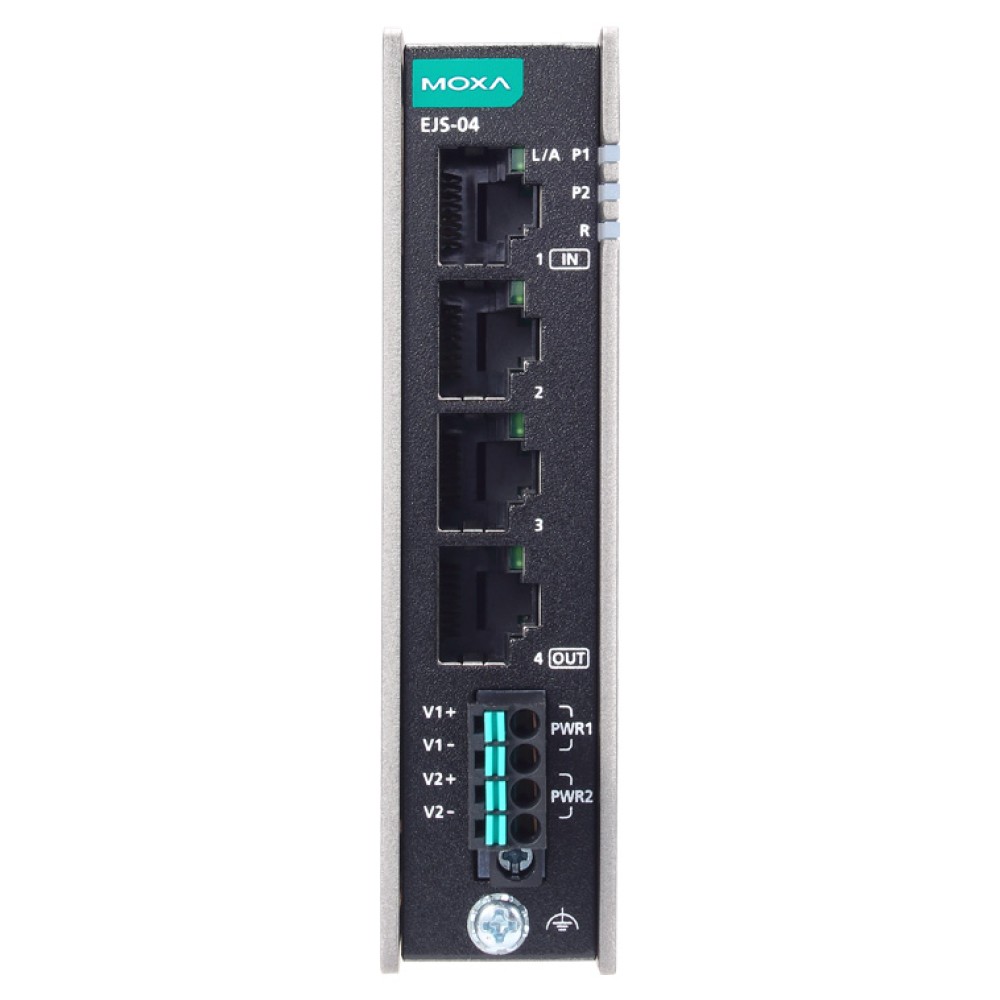

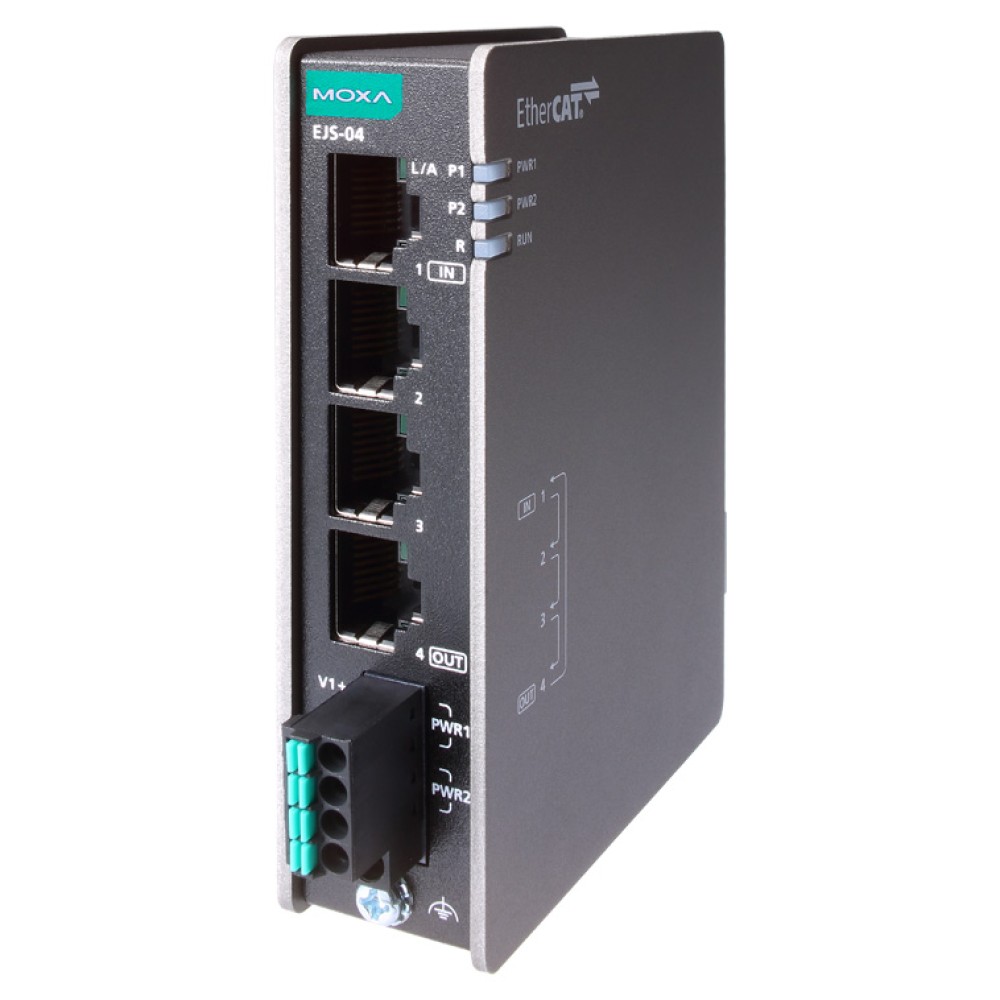

EJS-04 NEW
4ポート産業用EtherCATジャンクション
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 複数のスレーブ接続用の4つの100BaseT(X)全二重RJ45ポート
- より柔軟なEtherCATネットワークのためのトポロジー変換をサポート
- 設置が容易なコンパクトサイズ
- 冗長オプション付きの幅広い電源入力範囲
- IP30の金属製ハウジング
- 産業用EMCアプリケーションのためのEN 61000-6-2およびEN 61000-6-4規格に準拠
- DINレール接地をサポートし、スペースと配線を最適化
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
MoxaのEJS-04シリーズ EtherCATジャンクションは、4つのファストイーサネットEtherCATポートを搭載しています。これらのデバイスは、Star型、Line型、Ring型、Tree型のトポロジー変換をサポートしており、複数のEtherCATデバイスをモジュール式で効率的に接続することができます。環境干渉を遮断する高い電磁両立性を持つ頑丈な金属ハウジングを特長としており、複数の接地方法に対応することで配線と設置を簡素化します。
このシリーズは、EtherCATネットワークの信頼性と可用性を向上させるさまざまな冗長機能に対応しています。トポロジー変換により、生産ラインの中断を最小限に抑え、トラブルシューティングの効率を向上させます。デュアル電源入力設計により、主電源に障害が発生した場合でも、冗長電源を接続してノンストップで利用できます。さらに、冗長トポロジーで使用できるため、1つのデータパスに障害が発生した場合に代替のデータパスを提供し、データの交換が中断されないようにします。
EJSシリーズは、EtherCAT Technology Group (ETG) によるEtherCAT適合性テストに合格しており、お客様の既存のネットワークにシームレスに統合できるため、EJSシリーズはあらゆるEtherCATアプリケーションでの使用に最適です。
| EtherCAT | |
| FMMU | 8 |
|---|---|
| Sync Manager | 8 |
| 対応トポロジー | Star型、Line型、Tree型、Ring型 |
| インターフェース | 100BaseT(X)ポート (RJ45コネクター)×4 オートMDI/MDI-X接続 |
| スイッチプロパティ | |
| ポートコンビネーション | 1 (IN)、3 (OUT) |
| ポートディレイ | 1μs/ポート (おおよそ) |
| ロータリースイッチ構成 | |
| IDセレクター | 有効アドレス範囲：1～4095 |
| 電源パラメーター | |
| 接続 | 取り外し可能な4接点端子ブロック×1 |
| 入力電流 | 0.13A (最大) |
| 入力電圧 | 12/24/48VDC |
| 動作電圧 | 9.6～60VDC |
| 過負荷電流保護 | 対応 |
| 逆極性保護 | 対応 |
| LEDインターフェース | |
| LEDインジケーター | PWR1、PWR2、RUN |
| 筐体特性 | |
| サイズ | 24.5×100×75mm |
| 重さ | 245g |
| ケーブル長 | 100m |
| ハウジング | メタル |
| 取り付け方法 | DINレール取り付け 壁面取り付け (オプションキット) |
| 環境 | |
| 動作温度 | -10～60℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 保管温度 (パッケージ含む) | -40～85℃ |
| 規格および認証 | |
| 安全 | UL 61010-2-201 EN 62368-1 |
| EMC | EN 55032/35 EN 61000-6-2/-6-4 |
| EMI | CISPR 22/32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF |
| 衝撃 | IEC 60068-2-27 |
| 振動 | IEC 60068-2-6 IEC 60068-2-64 |
| 落下 | ISTA-1A (パッケージあり) |
| MTBF | |
| 時間 | 8,718,114時間 |
| 規格 | Telcordia (Bellcore), GB |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |

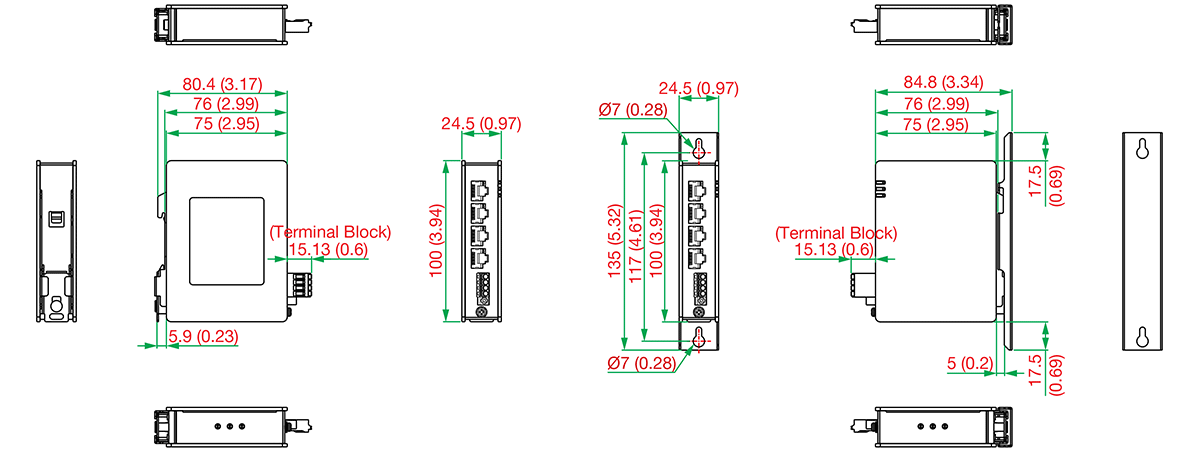

サイズ (単位 = mm)
| EJS-04 | 100BaseT(X)ポート (RJ45コネクター)：4 ハウジング：メタル 動作温度：-10～60℃ |
|---|
アクセサリー (別売り)
| MDR-40-24 | DINレール24VDC電源 40W/1.7A 85～264VAC、または120～370VDC入力 動作温度：-20～70℃ |
|---|---|
| MDR-60-24 | DINレール24VDC電源 60W/2.5A 85～264VAC、または120～370VDC入力 動作温度：-20～70℃ |
