00808-3 Kvaser Air Bridge Light HS
IP65, EU承認, コンフィギュレーション不要, ワイヤレスCANブリッジ(CE)
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 2つのKvaser Air Bridge Light HSデバイス間でワイヤレスCANブリッジを形成
- ハイスピードCANコネクション（ISO 11898-2準拠）、最大1 Mbit/秒
- プラグアンドプレイ、ドライバーフリー、コンフィギュレーションフリー
- 独自のワイヤレスプロトコルにより高い堅牢性、非常に低いレイテンシー、瞬時のリンク確立とコネクションが可能
- 偏波ダイバーシティの内部アンテナ設計
- 自動ビットレート検出(※)
- 異なるビットレートのCANバスシステム間のビットレート変換
- IP65保護等級の防塵および防水ハウジング
- ワイド動作温度範囲
- J1939、CANopen、NMEA 2000®、DeviceNetとの互換性。上位層のプロトコル変換はユーザーのアプリケーションによって処理
固定CANビットレート(1Mbit/s、500kbit/s、250kbit/sまたは125kbit/s)に構成可能。詳細については、Kvaser Air Bridge Light HS ユーザーズガイドを参照してください。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

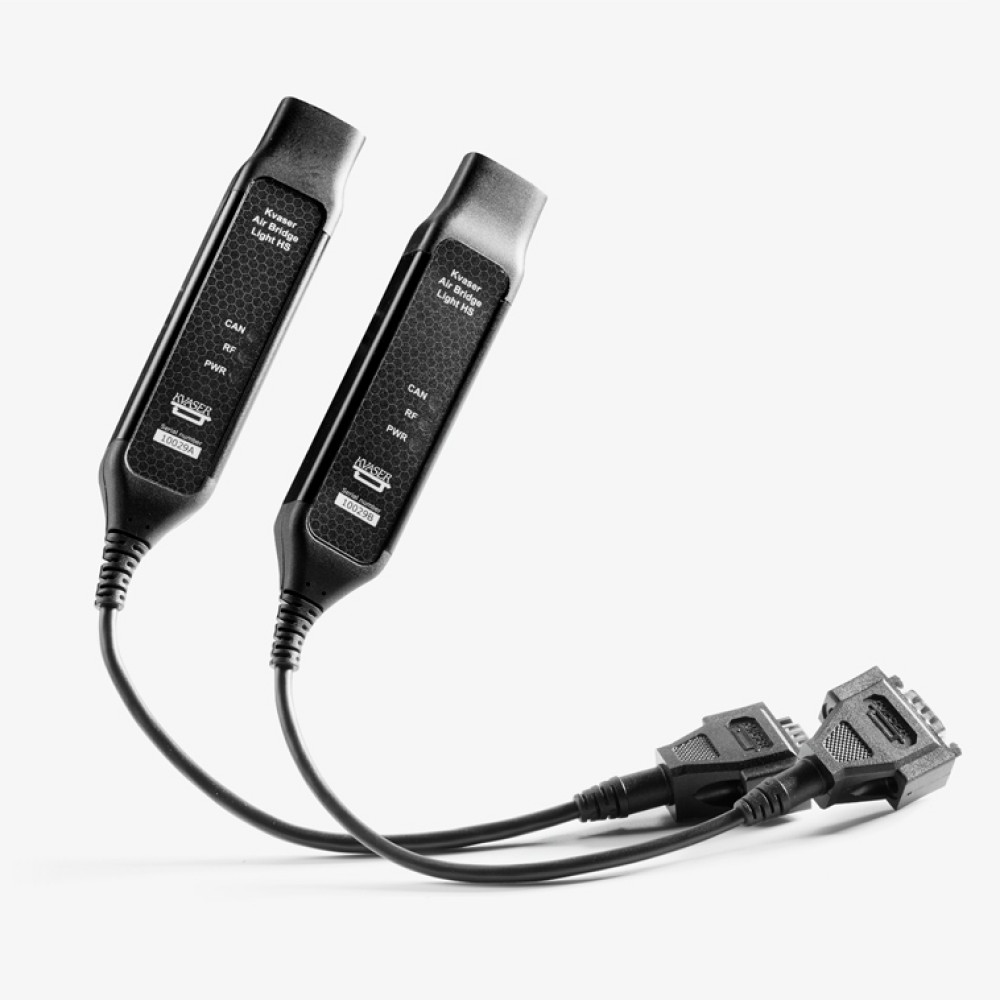

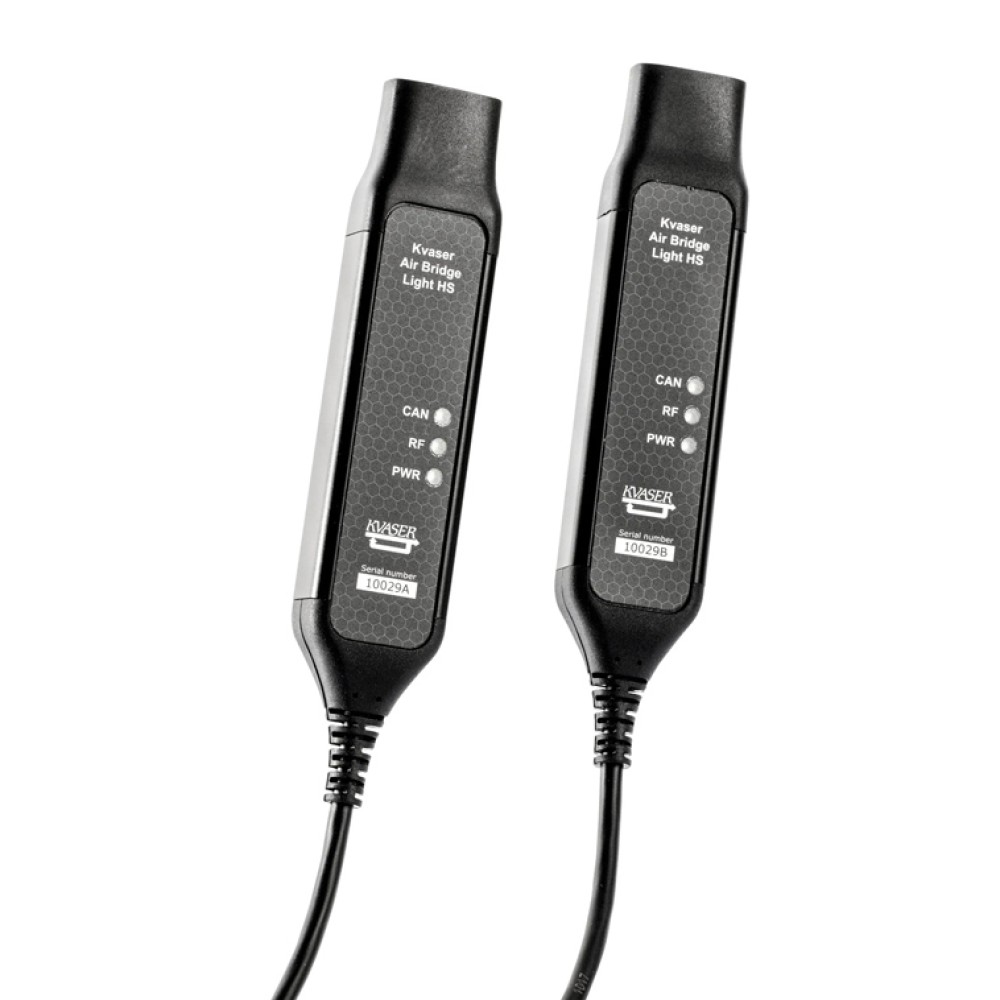

Kvaser Air Bridge Light HS(CE)は、安定性や距離を犠牲にすることなく、予測可能なレイテンシー(遅延)を実現するコンフィギュレーション不要のワイヤレスCANブリッジです。Kvaser Air Bridge Light HS(CE)は、あらかじめ設定されたプラグアンドプレイユニットのペアで構成され、ケーブルやコネクターの環境摩耗が高いために有線コネクションが不適切または困難なアプリケーションにおいてCANデータの迅速な交換を保証します。欧州連合(EU)で承認済み。
この製品には、米国の認証に準拠した01008-6 Kvaser Air Bridge Light HS (FCC)と、欧州連合で承認された 00808-3 Kvaser Air Bridge Light HS(CE) の2つのバージョンがあります。どちらも同じ機能を共有していますが、規制の違いにより無線送信方式が異なります。
| アンテナ出力 | 最大18 dBm |
|---|---|
| CANビットレート | 1 Mbit/秒、500 kbit/秒、250 kbit/秒、125 kbit/秒 |
| CANチャネル | 1 |
| CANトランシーバー | TJA1051T（ISO 11898-2コンバーチブル） |
| 認証 | CE、FCC |
| コネクター | D-SUB 9プラグ |
| サイズ | 30×151×17 mm |
| 周波数範囲 | 2400～2483.5 MHz |
| 筐体 | アルミ、PA6 |
| メッセージ遅延 | 通常2.5～7.5ms |
| メッセージレート, CAN 2.0A (11-bit ID) (※1) | 2 x 2100 メッセージ/秒 |
| メッセージレート, CAN 2.0B (29-bit ID) (※1) | 2 x 1680 メッセージ/秒 |
| メッセージ転送容量(※2) | 250 kbit/秒 のビットレートで双方向とも100%のバス負荷に対応 |
| 電力消費 | 通常2 W |
| 電源 | 9〜36 VDC |
| 動作温度範囲 | -40 ～ 70℃ |
| 重さ | 93 g |
| ワイヤレス通信 | 周波数ホッピング・スペクトラム拡散（FHSS）とガウス周波数シフトキーイング（GFSK）によるワイヤレス通信 |
- 1：8バイトのペイロードに対する両方向の最大メッセージレート。詳細については、Kvaser Air Bridge System Integration Guideを参照してください。
- 2：推奨される最大負荷は80%です。詳細については、Kvaser Air Bridge System Integration Guideを参照してください。
保証
- 2年間の保証。 詳細については、Kvaserの一般的な条件とポリシーを参照してください。
サポート
- Kvaser Air Bridgeワイヤレスインストールガイドは、環境内の無線パフォーマンスを最大化するためのガイダンスを提供します。
認証
- Kvaser Air Bridge Light HS (FCC) (EAN：73-30130-01008-6) はテスト済みであり、FCC規則のパート15に準拠していることが確認されています。
FCCコンプライアンス情報ステートメントの完全版については、ユーザーガイドを参照してください。
ソフトウェア
- ドキュメント, Kvaser SDK, ドライバーは、Kvaserの Downloads で無料ダウンロード可能
- Kvaser SDKは、Kvaser CANインターフェース用のソフトウェアを開発するために必要なすべてを含む無料のリソースです。C、C++、C＃、Delphi、Visual Basic、Python、およびtプログラミング言語で記述された完全なドキュメントと多くのプログラムサンプルが含まれています。
- Kvaser CANハードウェアは、同じ一般的なソフトウェアAPIを中心に構築されています。 1つのデバイスタイプを使用して開発されたアプリケーションは、他のデバイスタイプで変更なしで実行されます。
| 00808-3 Kvaser Air Bridge Light HS | コネクター：D-SUB 9プラグ 動作温度範囲：-40 ～ 70℃ 筐体：アルミ、PA6 電源：9〜36 VDC 欧州連合(EU)で承認済み |
|---|
