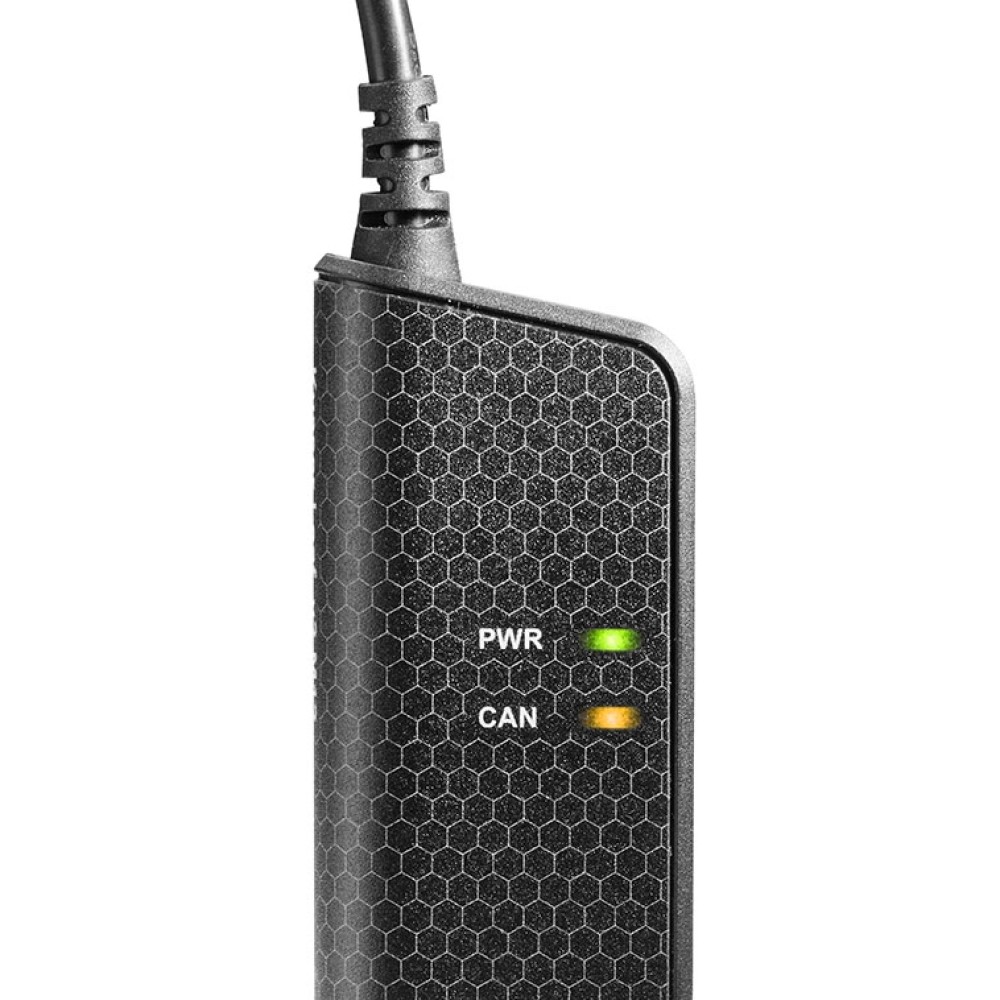

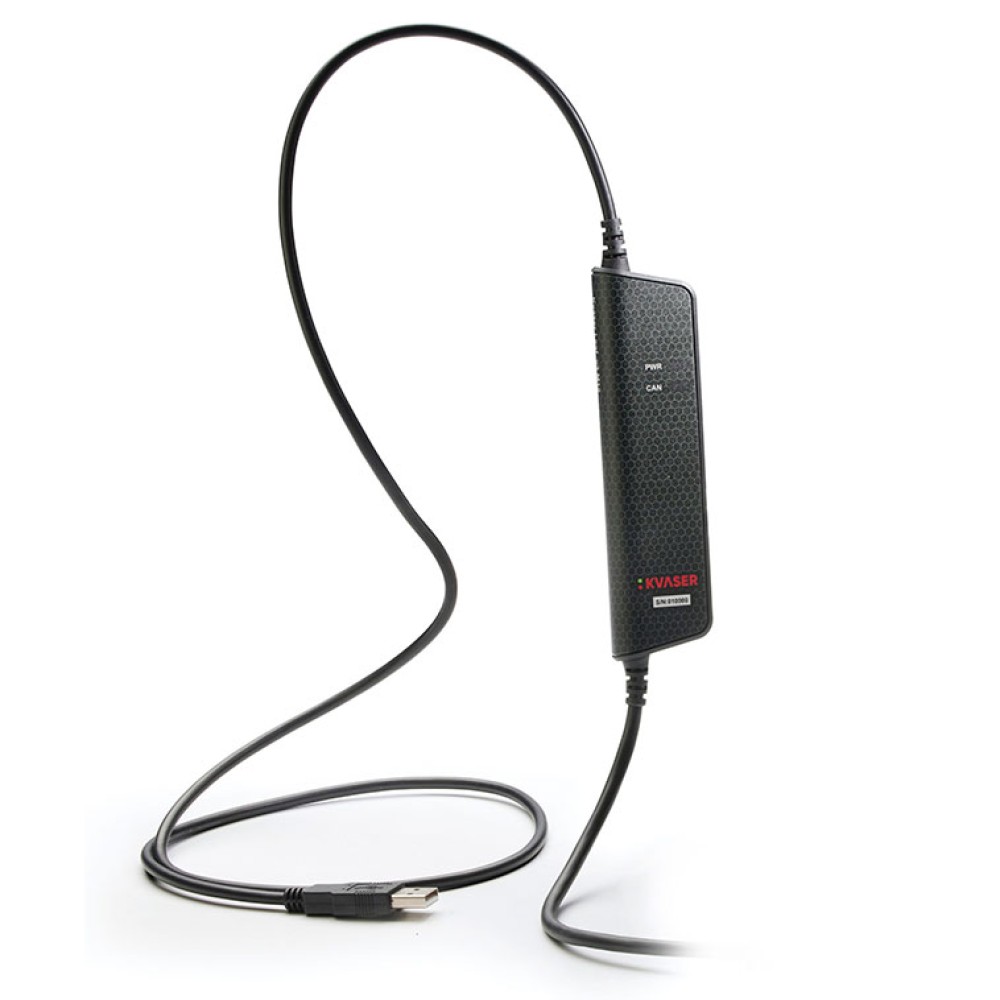

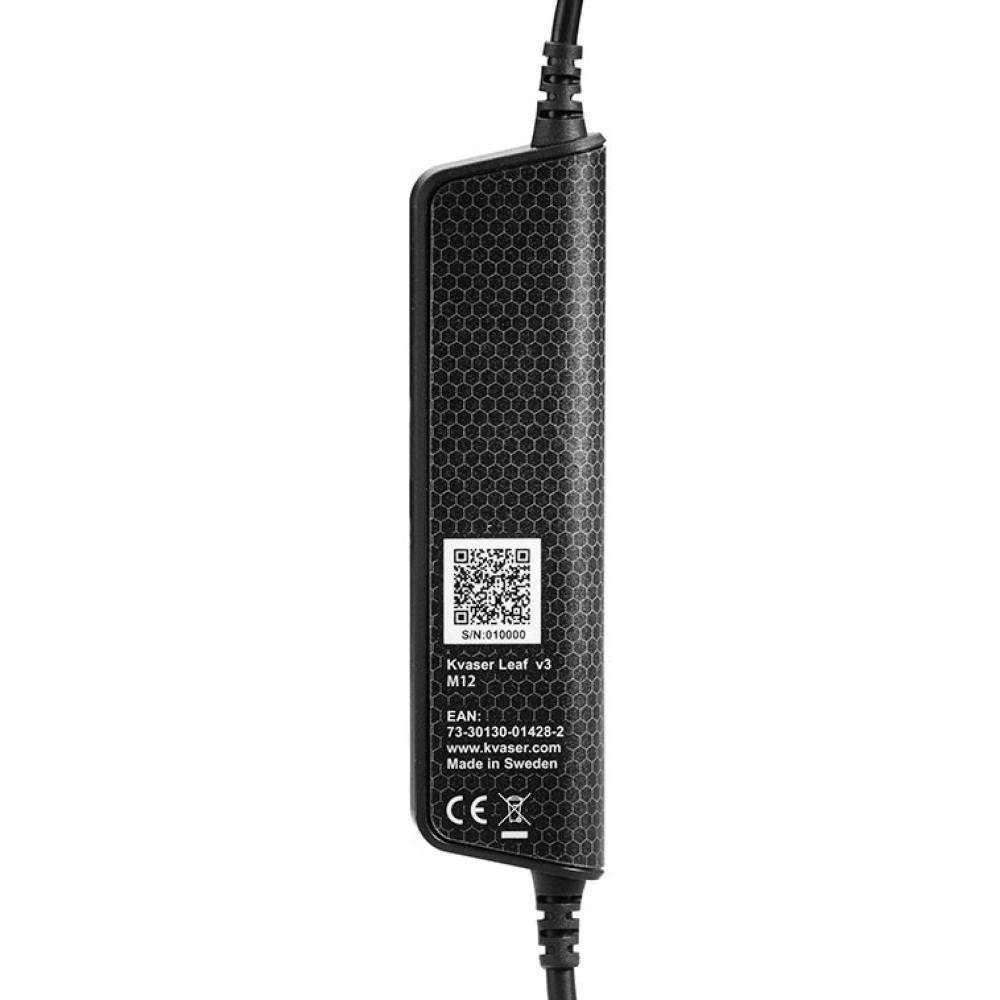

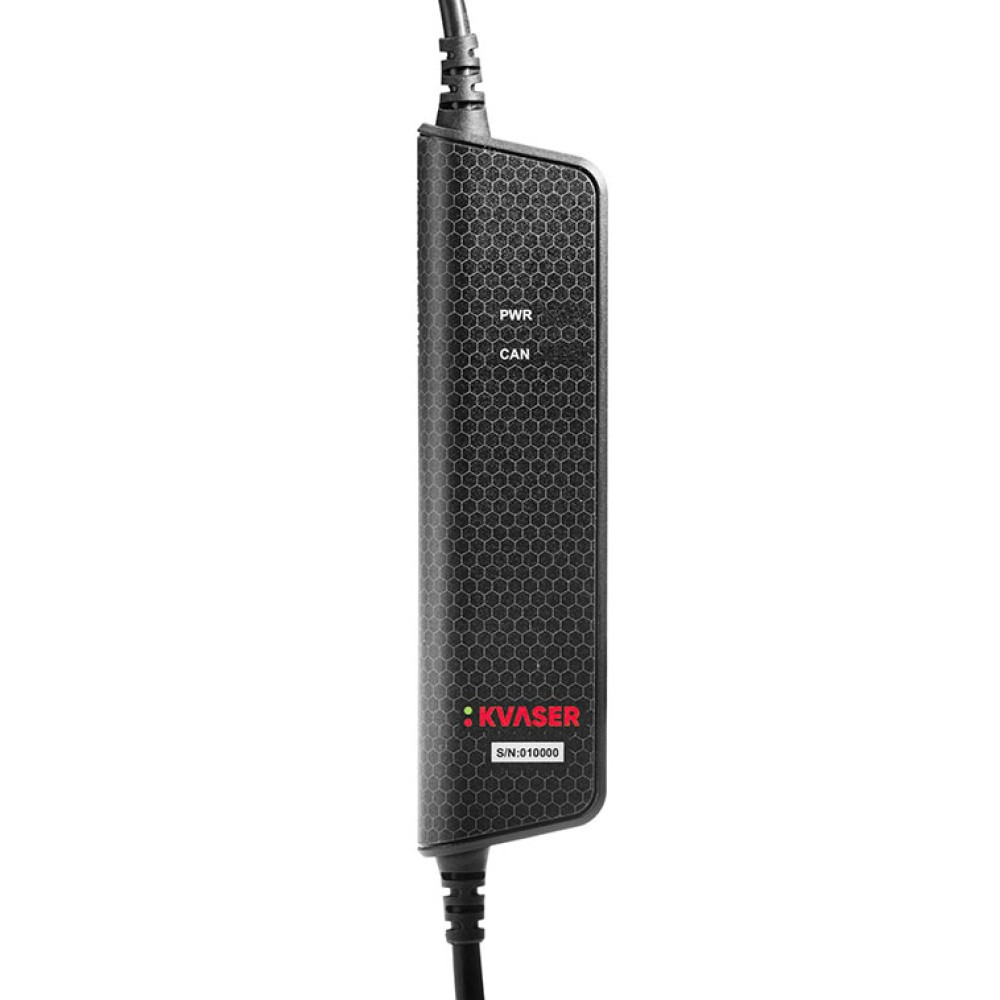

01428-2 Kvaser Leaf v3 M12 NEW

シングルチャネル USB-CAN/CAN FDインターフェース, サイレントモードサポート, 5ピン Aコード M12コネクター

主な製品特長

USB 2.0 CANインターフェース
USB Type Aコネクター経由で電源供給
コンパクトな5ピン M12コネクター
最大8Mbit/秒のCAN FDをサポート
迅速で簡単なプラグアンドプレイインストール
11ビット (CAN 2.0A) および 29ビット (CAN 2.0Bアクティブ) の両方の識別子をサポート
アナライザーツール用のサイレントモードをサポート - 干渉することなくバスをリッスン可能
20000メッセージ/秒、それぞれ 50μsの分解能でタイムスタンプ
Kvaser CANlibにより、他のKvaser CANハードウェア用に作成されたアプリケーションと完全な互換性
SocketCANをサポート
複数のKvaserインターフェースの同時使用をサポート
J1939、CANopen、NMEA 2000®、DeviceNetとの互換性。上位層のプロトコル変換はユーザーのアプリケーションによって処理

FCC

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番
FAQ

効率的なコネクティビティを実現するゲートウェイ

5ピン M12コネクターを備えた堅牢なインターフェース

Kvaser Leaf v3 M12は、オートメーション、産業、海洋環境でコンピューターをCANバスネットワークに接続するための、汎用性と信頼性の高いインターフェースです。

本製品は5ピン Aコード M12コネクターを備えており、海洋および産業用オートメーションアプリケーションのCANバス接続に広く使用されています。

Leaf v3 M12は、毎秒最大20,000メッセージの処理が可能で、各メッセージは50マイクロ秒の精度でタイムスタンプされ、外部電源を必要とせず、安全なオペレーションを実現するために、ガルバニック絶縁を標準的にサポートしています。

CANビットレート	20 - 1000 kbp/秒
CANチャネル	1
CAN FDビットレート	最大 8 Mbit/秒
CANトランシーバー	ISO 11898-2に準拠
コネクター	5ピン M12プラグ Aコード
サイズ	35 × 165 × 17 mm (ストレインリリーフを含む)
エラーフレーム検出	あり
エラーフレーム生成	なし
ガルバニック絶縁	あり
IP保護等級 (ハウジング)	IP40
IP保護等級 (CANコネクター)	IP67 (嵌合)
IP保護等級 (USBコネクター)	IP40 (嵌合)
Kvaser CANtegrity	なし
Kvaser MagiSync	なし
Kvaser t-Script	なし
OS	Linux, Windows(※)
温度範囲	-20 ～ 70℃
消費電力	標準 100 mA
認証	CE, FCC
サイレントモード	あり
タイムスタンプ分解能	50 μs
重さ	110 g
カテゴリー	ハードウェア, インターフェース, CAN
インターフェース	USB
エラーカウンターの読み取り	なし
最大メッセージレート	20000メッセージ/秒

Windows 10 (IA-32 および x86-64)
Windows 11 (x86-64)

保証

2年間。詳細については、Kvaserの一般的な条件とポリシーを参照してください。

サポート

テクニカルサポートについては、Kvaserの Around the Clock Kvaser Support をご参照ください。

ソフトウェア

ドキュメント, Kvaser SDK, ドライバーは、Kvaserの Downloads で無料ダウンロード可能
Kvaser SDKは、Kvaser CANインターフェースのソフトウェアを開発するために必要なすべてを含む無料のリソースです。C、C++、C#、Delphi、Visual Basic、Python、tスクリプト言語で書かれた完全なドキュメントと多くのプログラムサンプルが含まれています。
Kvaser CANハードウェアは、同じ共通のソフトウェアAPIを中心に構築されています。1つのデバイスタイプを使用して開発されたアプリケーションは、他のデバイスタイプでも変更なしで実行されます。

01428-2 Kvaser Leaf v3 M12	サイレントモードサポートインターフェース：USB CANチャネル：1 コネクター：5ピン M12プラグ Aコード動作温度範囲：-20 ～ 70℃

KvaserCANハードウェアを使用するには何が必要ですか？

Kvaser

標準のKvaser Windowsドライバをインストールする必要があります。以下のメーカWebsiteから入手いただけます。 https://www.kvaser.com/download/

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2025.03.19

このFAQはお役に立ちましたか？

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

Linuxドライバはありますか？

Kvaser

ございます。詳細は、Kvaser Linux Driver SDKの構築とインストールのビデオをご覧ください。 https://www.kvaser.com/linux-drivers-and-sdk-2/

2025.03.19

このFAQはお役に立ちましたか？

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

Kvaserの製品タイトルにある“HS”、“LS“、”SWC“の意味とは何ですか？

Kvaser

HSは“High Speed”CAN、LSは“Low Speed”CAN、SWCは“Single Wire Channel”CANの略です。

2025.03.19

このFAQはお役に立ちましたか？

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

自動送信（Auto Transmit）とはどのような機能ですか？

Kvaser

自動送信とは、ユニットにメッセージを入れておくと、定期的または受信したメッセージに応じて、Kvaserハードウェアがメッセージの送信を処理する機能です。

2025.03.18

このFAQはお役に立ちましたか？

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

Kvaser製品のクイックスタートガイド(ビデオ)はありますか？

Kvaser

ございます。以下をご参照ください。 https://www.kvaser.com/videos/quick-start-guide-for-all-kvaser-products/

2025.03.19

このFAQはお役に立ちましたか？

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

ガルバニックアイソレーションとは何ですか?なぜ、それを必要とするのですか?

Kvaser

ガルバニック絶縁（Isolation）には、グランドループを防止するためにインダクティブ（磁気結合、誘導性）およびフォトカプラを使用した光学絶縁、キャパシティブ（容量性）があります。信号アース線は、多くの場合、CANbus上のノード間のグランド差のビルドアップを防ぐために接続されます。ノードが同じ電源に接続されている場合、CANインターフェースでこの種の分離が必要になります。
