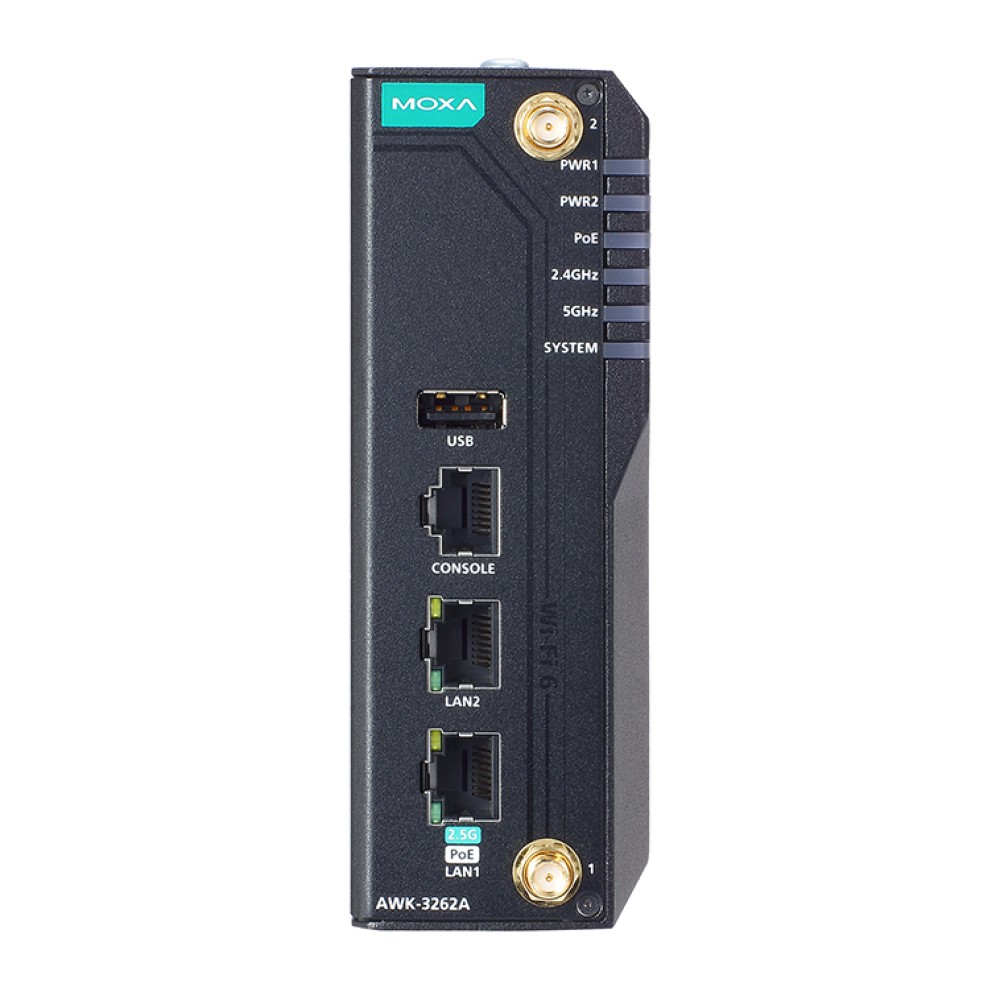

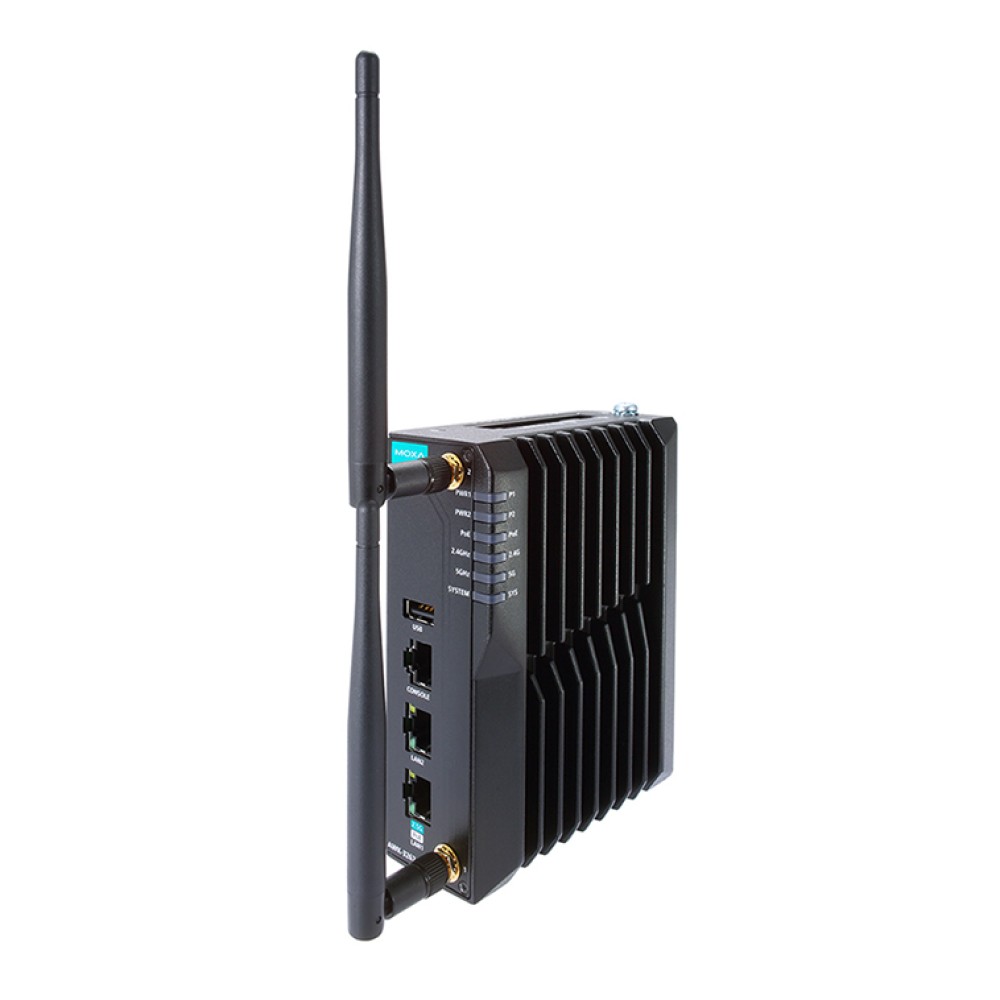

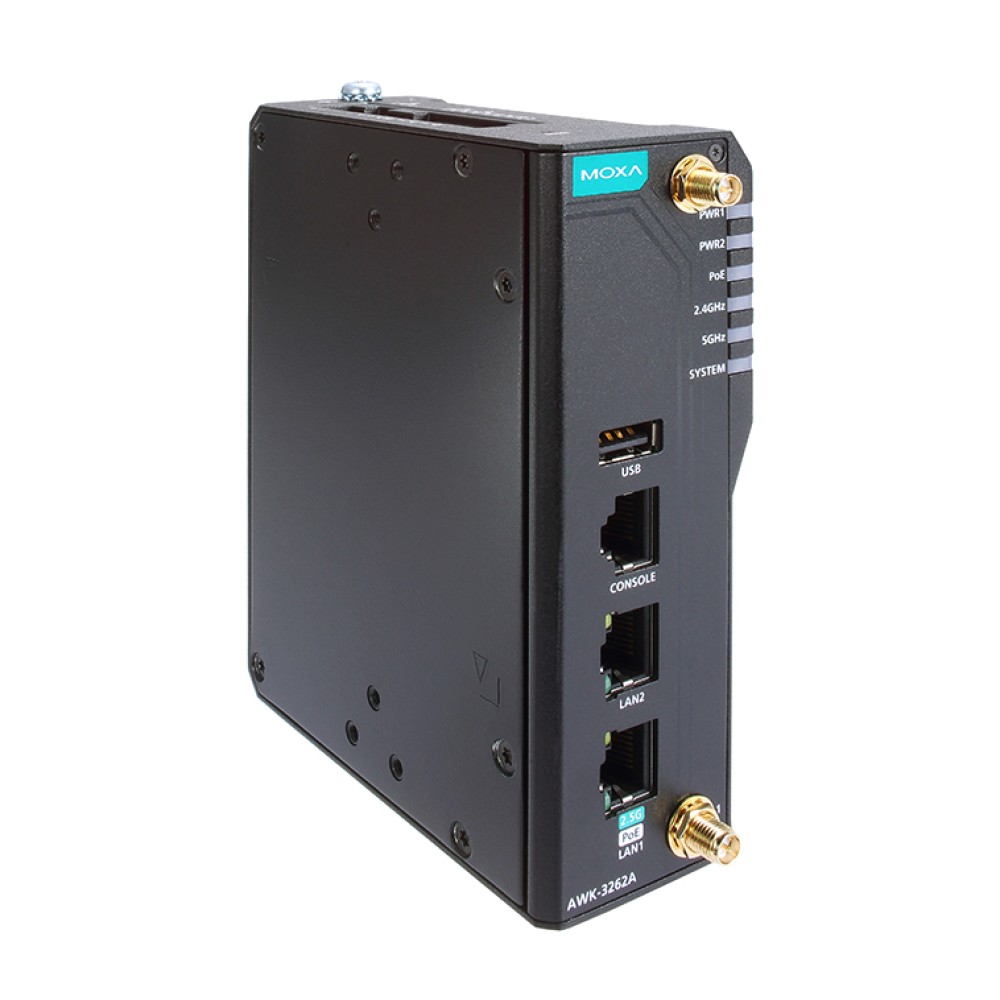

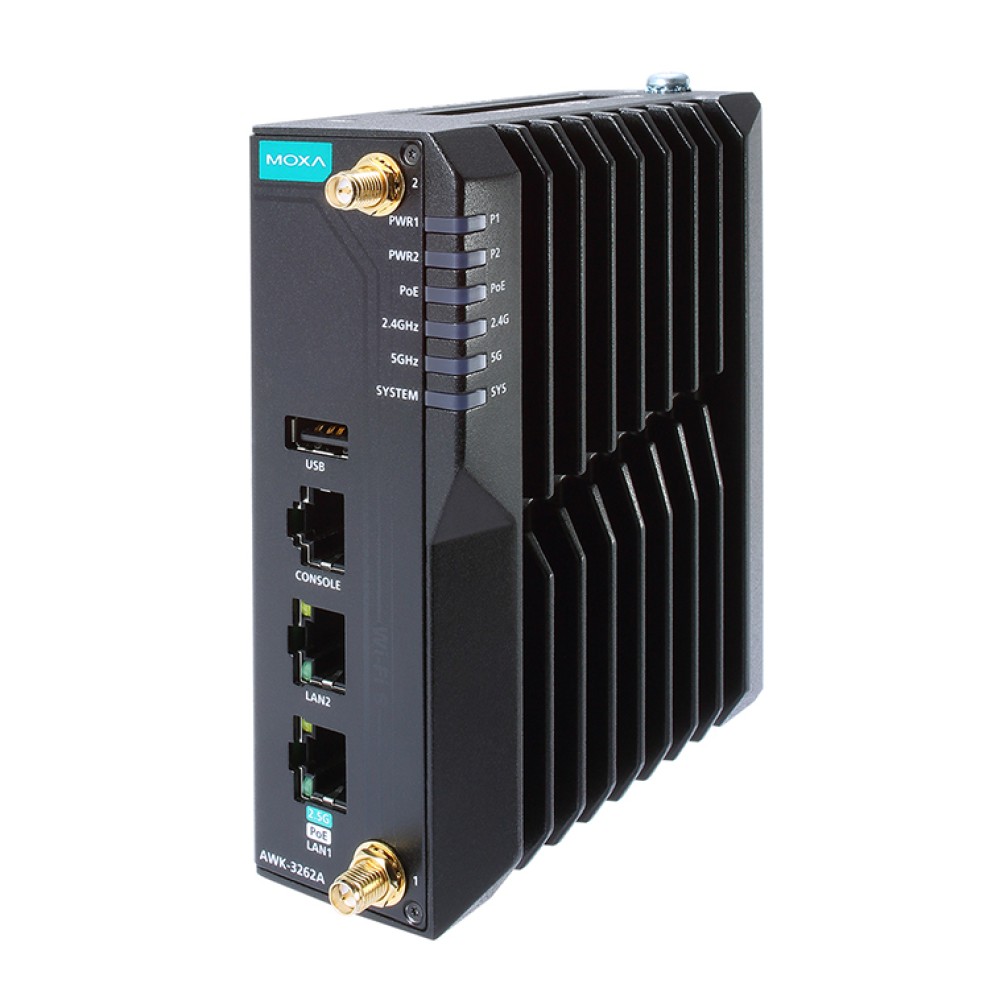

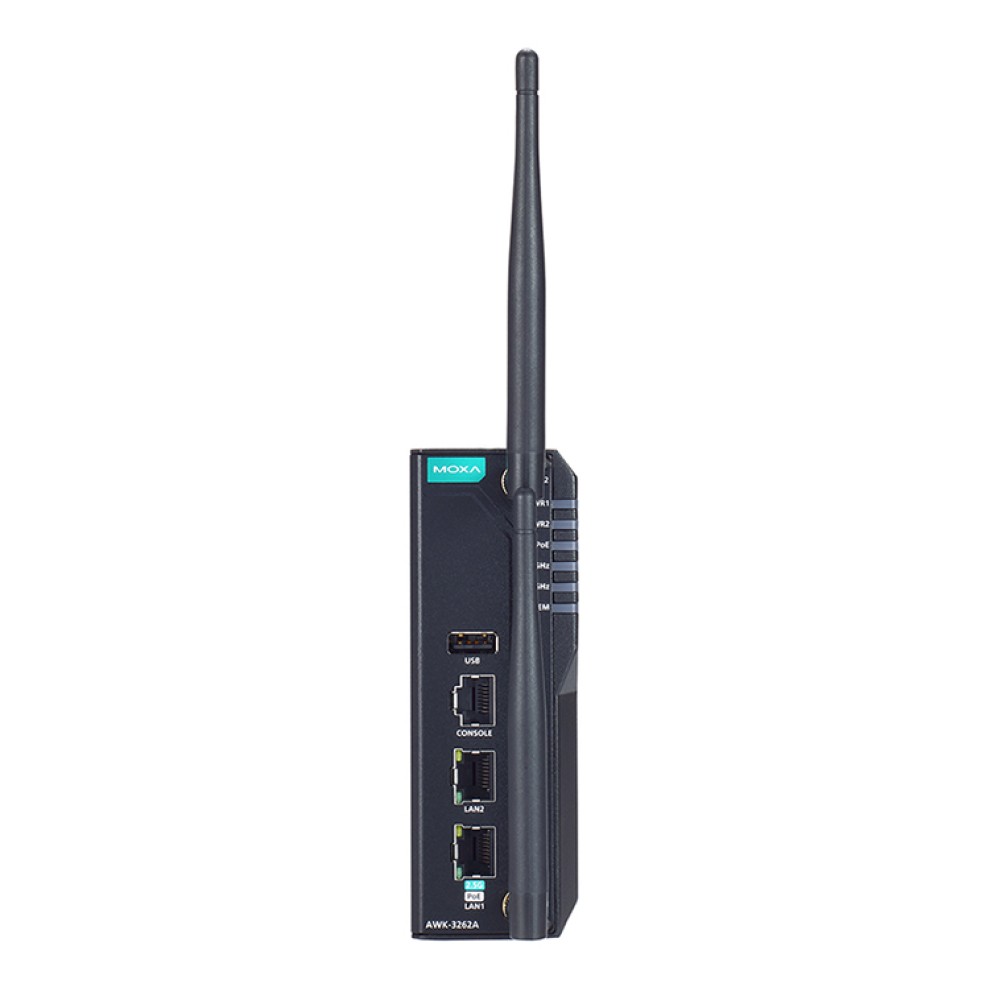

AWK-3262A-UN NEW
産業用 IEEE 802.11ax ワイヤレスAP/ブリッジ/クライアント, UNバンド
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- IEEE 802.11ax Wi-Fi 6 AP/ブリッジ/クライアント
- 最大 1.775Gbpsのアグリゲーションデータレートを備えたコンカレントデュアルバンドWi-Fi
- Wi-Fi 6 OFDMA技術により、高密度環境で複数のクライアントとの同時通信が可能
- 最新のWPA3 暗号化により、ワイヤレスネットワークのセキュリティを強化
- ミリ秒レベルのクライアントベース Turbo Roaming (※)
- 2.4GHz および 5GHzのバンドパスフィルターを内蔵し、より信頼性の高いワイヤレス接続を実現
- より柔軟な展開を可能にする、国または地域コードを設定可能なユニバーサル (UN) モデル
- -40～75℃のワイド動作温度モデル (-T) により、過酷な環境でもスムーズなワイヤレス通信が可能
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
3-in-1 産業用ワイヤレスAP/ブリッジ/クライアントのAWK-3262Aシリーズは、IEEE 802.11ax技術の採用により、最大1.775Gbpsのアグリゲーションデータ転送速度を実現し、ますます増大するデータ伝送のスピードアップへの要求に応えるよう設計されています。AWK-3262Aは、動作温度、電源入力電圧、サージ、ESD、振動をカバーする産業規格および認証に準拠しています。また、2つの冗長DC電源入力により電源の信頼性が向上し、さらに、PoE経由で電源を供給できるため、柔軟な展開が可能です。AWK-3262Aは、2.4GHz帯と5GHz帯の両方で同時に動作し、既存の802.11a/b/g/n/acと下位互換性があるため、ワイヤレスへの投資を将来にわたって保護します。
先進的な802.11ax 産業用ワイヤレスソリューション
- 柔軟な展開を容易に実現する、802.11a/b/g/n/ac/ax準拠のAP/ブリッジ/クライアント
- Wi-Fi 6 OFDMA (直交周波数分割多元接続) 技術により、複数のクライアントとの同時通信が可能になり、ネットワーク効率が向上
- DFSチャネルサポートによって、既存のワイヤレスインフラストラクチャーからの干渉を避けるため、より広い範囲の5GHzチャネル選択が可能
先進のワイヤレステクノロジー
- クライアントベースのTurbo Roaming (※) によるシームレスなローミングで、150ミリ秒未満のAP間ローミング復旧時間を実現 (クライアントモード)
産業用の堅牢性
- 外部の電気的干渉から保護するアンテナ絶縁保護を内蔵
※ここで示されているTurbo Roamingの復旧時間は、干渉のない20MHz RFチャネル、WPA2-PSKセキュリティ、デフォルトのTurbo Roamingパラメーターで構成されたAP間で、最適化された条件で記録されたテスト結果の平均値です。クライアントは、100Kbpsのトラフィック負荷で3チャネルローミングに設定されています。その他の条件もローミングパフォーマンスに影響を与える可能性があります。Turbo Roamingパラメーター設定の詳細については、製品マニュアルを参照してください。
| WLANインターフェース | |
| WLAN規格 |
2.4 GHz：802.11ax (1024 QAMサポート), 20/40 MHz 5 GHz：802.11ax (1024 QAMサポート), 20/40/80 MHz |
|---|---|
| UN向け周波数帯域 (20 MHz 動作チャネル) |
2.412 ～ 2.472 GHz (13チャネル) 5.180 ～ 5.240 GHz (4チャネル) 5.260 ～ 5.320 GHz (4チャネル)(※1) 5.500 ～ 5.700 GHz (11チャネル)(※1) 5.745 ～ 5.825 GHz (5チャネル) 利用可能なチャネルは、選択した国または地域コードによって変わります。 |
| ワイヤレスセキュリティ |
WEP暗号化 (64ビット および 128ビット) WPA/WPA2/WPA3 エンタープライズ (IEEE 802.1X/RADIUS, TKIP, AES) WPA/WPA2/WPA3 パーソナル |
| 送信レート |
2.4 GHz： 最大 573.5 Mbps 5 GHz： 最大 1,201 Mbps |
| 802.11a 送信電力 (デュアルチェーン) |
27(※2) ±1.5 dBm @ 6 Mbps 24.5(※2) ±1.5 dBm @ 54 Mbps |
| 802.11n 送信電力 (5 GHz, デュアルチェーン) |
26±1.5 dBm @ MCS0 20 MHz 22±1.5 dBm @ MCS7 20 MHz 26±1.5 dBm @ MCS0 40 MHz 22±1.5 dBm @ MCS7 40 MHz |
| 802.11ac 送信電力 (デュアルチェーン) |
26±1.5 dBm @ MCS0 20 MHz 22±1.5 dBm @ MCS8 20 MHz 25±1.5 dBm @ MCS0 40 MHz 21±1.5 dBm @ MCS9 40 MHz 25±1.5 dBm @ MCS0 80 MHz 21±1.5 dBm @ MCS9 80 MHz |
| 802.11ax 送信電力 (デュアルチェーン) |
25±1.5 dBm @ MCS0 20 MHz 20±1.5 dBm @ MCS11 20 MHz 25±1.5 dBm @ MCS0 40 MHz 20±1.5 dBm @ MCS11 40 MHz 25±1.5 dBm @ MCS0 80 MHz 20±1.5 dBm @ MCS11 80 MHz |
| 802.11b 送信電力 (デュアルチェーン) |
29(※3) ±1.5 dBm @ 1 Mbps 29(※3) ±1.5 dBm @ 11 Mbps |
| 802.11g 送信電力 (デュアルチェーン) |
27±1.5 dBm @ 6 Mbps 26±1.5 dBm @ 54 Mbps |
| 802.11n 送信電力 (2.4 GHz, デュアルチェーン) |
26±1.5 dBm @ MCS0 20 MHz 24±1.5 dBm @ MCS7 20 MHz 26±1.5 dBm @ MCS0 40 MHz 24±1.5 dBm @ MCS7 40 MHz |
| 802.11ac 送信電力 (2.4 GHz, デュアルチェーン) |
26±1.5 dBm @ MCS0 20 MHz 24±1.5 dBm @ MCS8 20 MHz 26±1.5 dBm @ MCS0 40 MHz 23±1.5 dBm @ MCS9 40 MHz |
| 802.11ax 送信電力 (2.4 GHz, デュアルチェーン) |
26±1.5 dBm @ MCS0 20 MHz 21±1.5 dBm @ MCS11 20 MHz 26±1.5 dBm @ MCS0 40 MHz 21±1.5 dBm @ MCS11 40 MHz |
| 802.11a 受信感度 |
Typ. -90 dBm @ 6 Mbps Typ. -72 dBm @ 54 Mbps |
| 802.11n 受信感度 (5 GHz) |
Typ. -89 dBm @ MCS0 20 MHz Typ. -69 dBm @ MCS7 20 MHz Typ. -86 dBm @ MCS0 40 MHz Typ. -66 dBm @ MCS7 40 MHz |
| 802.11ac 受信感度 (5 GHz) |
Typ. -89 dBm @ MCS0 20 MHz Typ. -66 dBm @ MCS8 20 MHz Typ. -86 dBm @ MCS0 40 MHz Typ. -62 dBm @ MCS9 40 MHz Typ. -83 dBm @ MCS0 80 MHz Typ. -58 dBm @ MCS9 80 MHz |
| 802.11ax 受信感度 (5 GHz) |
Typ. -90 dBm @ MCS0 20 MHz Typ. -59 dBm @ MCS11 20 MHz Typ. -87 dBm @ MCS0 40 MHz Typ. -56 dBm @ MCS11 40 MHz Typ. -84 dBm @ MCS0 80 MHz Typ. -53 dBm @ MCS11 80 MHz |
| 802.11b 受信感度 |
Typ. -96 dBm @ 1 Mbps Typ. -88 dBm @ 11 Mbps |
| 802.11g 受信感度 |
Typ. -91 dBm @ 6 Mbps Typ. -75 dBm @ 54 Mbps |
| 802.11n 受信感度 (2.4 GHz) |
Typ. -91 dBm @ MCS0 20 MHz Typ. -72 dBm @ MCS7 20 MHz Typ. -88 dBm @ MCS0 40 MHz Typ. -69 dBm @ MCS7 40 MHz |
| 802.11ac 受信感度 (2.4 GHz) |
Typ. -91 dBm @ MCS0 20 MHz Typ. -68 dBm @ MCS8 20 MHz Typ. -88 dBm @ MCS0 40 MHz Typ. -64 dBm @ MCS9 40 MHz |
| 802.11ax 受信感度 (2.4 GHz) |
Typ. -91 dBm @ MCS0 20 MHz Typ. -59 dBm @ MCS11 20 MHz Typ. -88 dBm @ MCS0 40 MHz Typ. -56 dBm @ MCS11 40 MHz |
| WLAN オペレーションモード |
アクセスポイント クライアント クライアント - ルーター マスター スレーブ スニファー |
| アンテナ |
外部, 2/2 dBi 無指向性 |
| アンテナコネクター | 2 RP-SMA メス |
| イーサネットインターフェース | |
| 規格 |
IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X) IEEE 802.3ab 1000BaseT(X) IEEE 802.3bz 2.5GBaseT IEEE 802.3af PoE IEEE 802.3at PoE IEEE 802.3az 省電力イーサネット IEEE 802.1Q VLANタギング IEEE 802.1X 認証 |
| 10/100/1000BaseT(X)ポート (RJ45コネクター) | 1 |
| PoEポート (10/100/1000/2500BaseT(X), RJ45コネクター) | 1 |
| イーサネットソフトウェア機能 | |
| マネージメント |
DHCPサーバー DHCPクライアント DNS HTTP IPv4/IPv6 LLDP SMTP SNMPv1/v2c/v3 Syslog TCP/IP UDP VLAN MXconfig |
| ルーティング |
ポートフォワーディング スタティックルート NAT |
| セキュリティ |
HTTPS/SSL RADIUS SSH 証明書管理 |
| タイムマネージメント | SNTPクライアント |
| ファイアウォール | |
| フィルター |
ICMP MACアドレス IPプロトコル ポートベース Wi-Fi ACL Client Isolation |
| シリアルインターフェース | |
| コンソールポート |
RS-232 8ピン RJ45 |
| USBインターフェース | |
| ストレージポート | USB Type A (ABC-02のみに使用) |
| LEDインターフェース | |
| LEDインジケーター | PWR1, PWR2, PoE, SYS, 2.4G, 5G |
| 入力/出力インターフェース | |
| デジタル入力 |
2 最大入力電流：8 mA state 1：+13 ～ +30 V state 0：+3 ～ -30 V |
| アラーム接点チャネル | リレイ出力：1 A @ 24 VDC の電流容量 |
| ボタン | リセットボタン |
| 筐体特性 | |
| ハウジング | メタル |
| IP保護等級 | IP30 |
| サイズ | 45 × 130 × 100 mm |
| 重さ | 755 g |
| 取り付け方法 |
DINレール取付 壁面取付 (オプションキット使用) |
| 電源パラメーター | |
| 入力電流 | 12-48 VDC, 2-0.5 A |
| 入力電圧 |
12 ～ 48 VDC 冗長デュアル入力 48 VDC PoE (Power-over-Ethernet) |
| 電源コネクター | 取り外し可能な8接点端子台 1個 (複数可) |
| 消費電力 | 24 W (最大) |
| 環境 | |
| 動作温度 | -25 ～ 60℃ |
| 保管温度 (パッケージ含む) | -40 ～ 85℃ |
| 相対湿度 | 5 ～ 95% (結露なきこと) |
| 規格および認証 | |
| EMC |
EN 61000-6-2/-6-4 EN 55032/35 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS |
IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV IEC 61000-4-6 CS: 10 V/m IEC 61000-4-8 PFMF: 30 A/m |
| 安全性 |
IEC 62368-1 UL 62368-1 |
| 振動 | IEC 60068-2-6 |
| 無線 | EN 300 328, EN 301 489-1/17, EN 301 893, FCC, MIC, NCC, RCM, SRRC, KC |
| MTBF | |
| 時間 | 2,407,106 時間 |
| 規格 | Telcordia Standard SR-332 |
| 保証 | |
| 保証期間 | 5 年 |
| 詳細 | Moxa社 製品保証方針 |
- 1：DFS (ダイナミック周波数選択) チャネルサポート：APモードでは、レーダー信号が検出されると、デバイスは自動的に別のチャネルに切り替えます。ただし、規制により、チャネルを切り替えたあと、サービスを開始する前に60秒間の空き状況確認時間が必要となります。
- 2：動作周囲温度が70℃を超える場合、最大送信機電力を24dBmに設定します。
- 3：動作周囲温度が70℃を超える場合、最大送信機電力を26dBmに設定します。

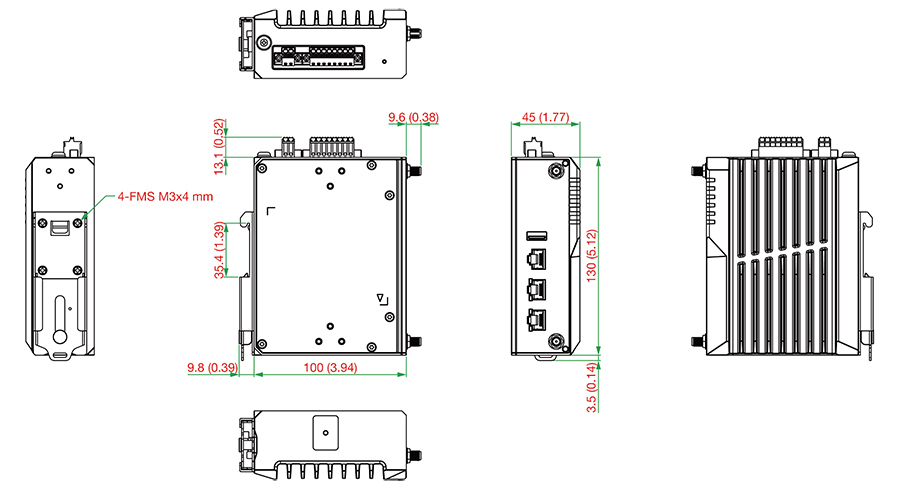

サイズ (単位=mm (inch) )
| AWK-3262A-UN |
帯域：UNバンド 規格：802.11a/b/g/n/ac/ax 動作温度：-25℃ ～ 60℃ |
|---|
アクセサリー (別売り)
| アンテナ | |
| ANT-WSB-PNF-12-02 | 12 dBi @ 2.4 GHz、Nタイプ (メス)、シングルバンド、指向性アンテナ |
|---|---|
| ANT-WSB5-PNF-16 | 16 dBi @ 5 GHz、Nタイプ (メス)、シングルバンド、指向性アンテナ |
| ANT-WDB-ONM-0707 | 07 dBi @ 2.4 GHz および 07 dBi @ 5 GHz、Nタイプ (オス)、デュアルバンド、無指向性アンテナ |
| ANT-WDB-PNF-1011 | 10 dBi @ 2.4 GHz および 11 dBi @ 5 GHz、Nタイプ (メス)、デュアルバンド、指向性アンテナ |
| ANT-WDB-ONF-0709 | 7 dBi @ 2.4 GHz または 9 dBi @ 5 GHz、Nタイプ (メス)、デュアルバンド、無指向性アンテナ |
| ANT-WDB-ANM-0306 | 3 dBi @ 2.4 GHz または 6 dBi @ 5 GHz、Nタイプ (オス)、無指向性アンテナ |
| ANT-WDB-ARM-02 | 2 dBi @ 2.4 GHz または 2 dBi @ 5 GHz、RP-SMA (オス)、無指向性ラバーダックアンテナ |
| ANT-WDB-ARM-0202 | 2 dBi @ 2.4 GHz または 2 dBi @ 5 GHz、RP-SMA (オス)、デュアルバンド、無指向性アンテナ |
| ANT-WSB-AHRM-05-1.5m | 5 dBi @ 2.4 GHz、RP-SMA (オス)、無指向性/ダイポールアンテナ、1.5mケーブル |
| MAT-WDB-CA-RM-2-0205 | 2.4/5 GHz、天井アンテナ、2/5 dBi、MIMO 2x2、RP-SMAタイプ (オス) |
| MAT-WDB-DA-RM-2-0203-1m | 2.4/5 GHz、デスクトップアンテナ、2/3 dBi、MIMO 2x2、RP-SMAタイプ (オス)、1mケーブル |
| MAT-WDB-PA-NF-2-0708 | 2.4/5 GHz、パネルアンテナ、7/8 dBi、MIMO 2x2、Nタイプ (メス) |
| ANT-WDB-ANM-0502 | 5 dBi @ 2.4 GHz または 2 dBi @ 5 GHz、Nタイプ (オス)、無指向性アンテナ |
| ワイヤレスアンテナケーブル | |
| A-CRF-RFRM-R4-150 | RP-SMA (メス) - RP-SMA (オス) コネクター、マグネットベース、RG-174タイプ、1.5 m |
| A-CRF-RMNM-L1-300 | Nタイプ (オス) - RP SMA (オス) LMR-195 Liteケーブル、3 m |
| A-CRF-RMNM-L1-600 | Nタイプ (オス) - RP SMA (オス) LMR-195 Liteケーブル、6 m |
| A-CRF-RMNM-L1-900 | Nタイプ (オス) - RP SMA (オス) LMR-195 Liteケーブル、9 m |
| サージアレスター | |
| A-SA-NMNF-02 | 0～6 GHz、Nタイプ (オス) - Nタイプ (メス) サージアレスター |
| A-SA-NFNF-02 | 0～6 GHz、Nタイプ (メス) - Nタイプ (メス) サージアレスター |
| ワイヤレス終端抵抗器 | |
| A-TRM-50-NM | Nタイプ オスコネクター付き 50Ω 終端抵抗器 |
| ケーブル | |
| CBL-RJ45F25-150 | 8ピン RJ45 - DB25 メス シリアルケーブル、1.5 m |
| CBL-RJ45F9-150 | 8ピン RJ45 - DB9 メス シリアルケーブル、1.5 m |
| 壁取り付け用キット | |
| WK-35-05 | プレート×2枚 (35×44×2.5 mm)、NYLOKネジ×6本付き |
AWK-3262Aシリーズ 製品一覧
| AWK-3262A-UN-T | 産業用 IEEE 802.11ax ワイヤレスAP/ブリッジ/クライアント, UNバンド (ワイド温度モデル) |
| AWK-3262A-UN | 産業用 IEEE 802.11ax ワイヤレスAP/ブリッジ/クライアント, UNバンド |
| AWK-3262A-US-T | 産業用 IEEE 802.11ax ワイヤレスAP/ブリッジ/クライアント, USバンド (ワイド温度モデル) |
| AWK-3262A-US | 産業用 IEEE 802.11ax ワイヤレスAP/ブリッジ/クライアント, USバンド |
