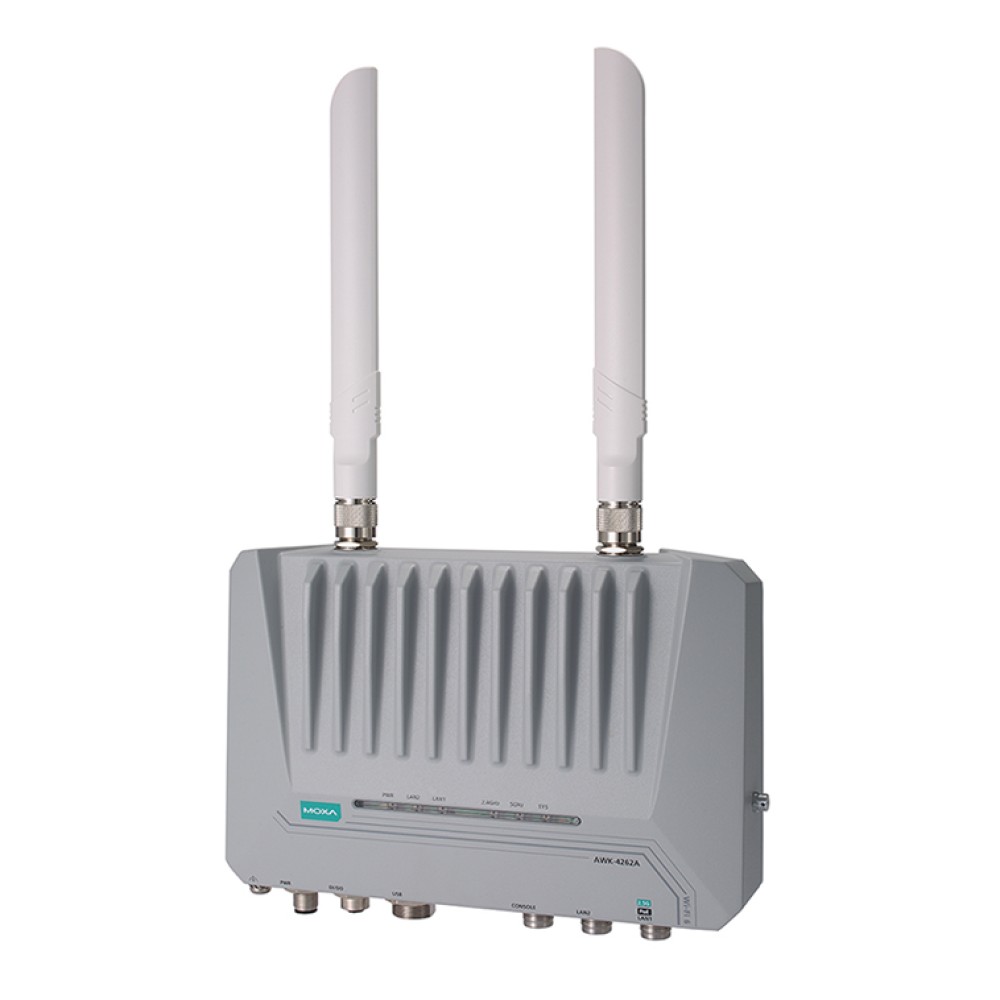

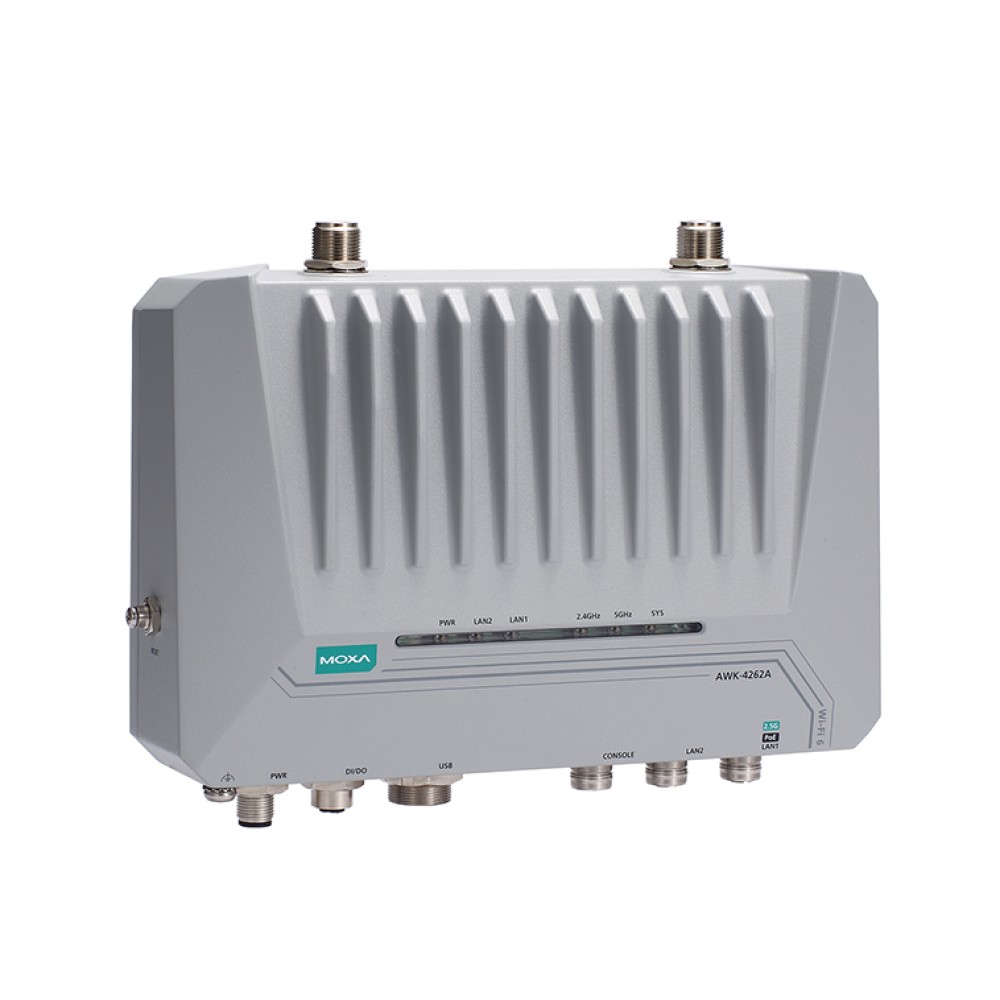

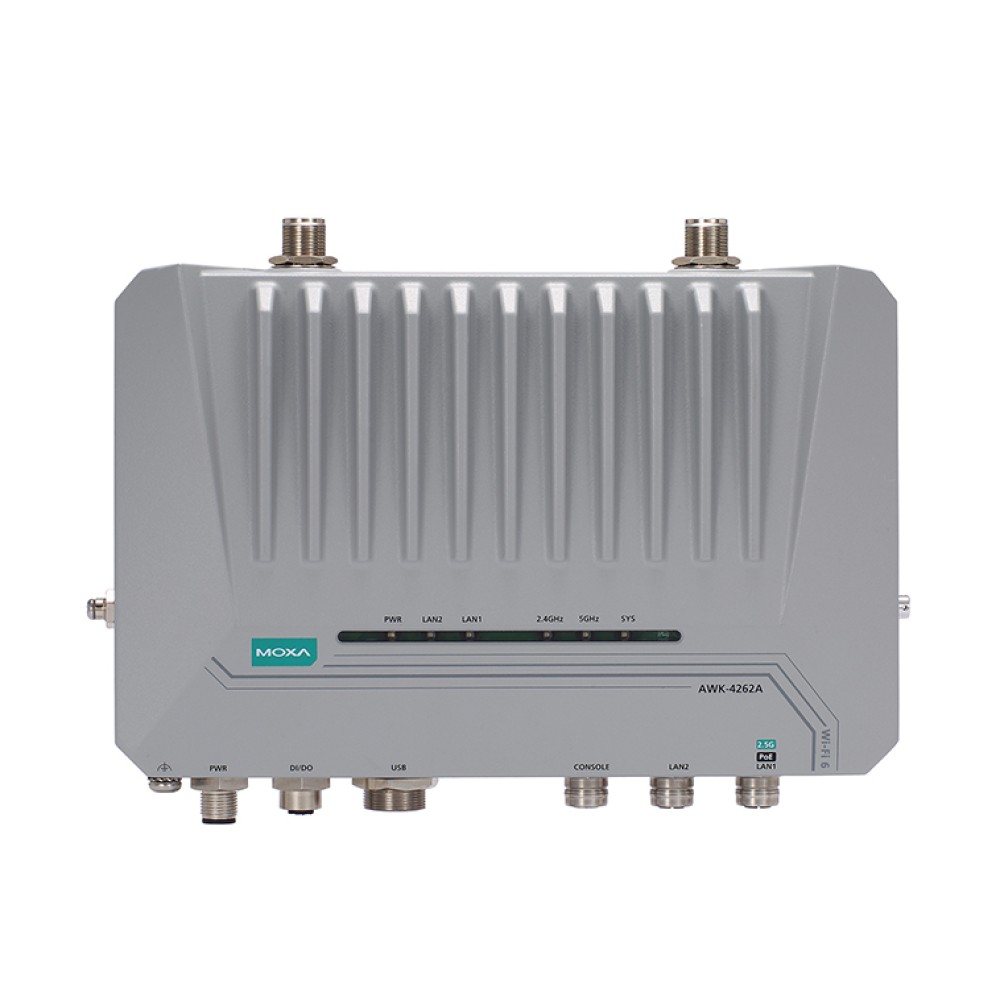

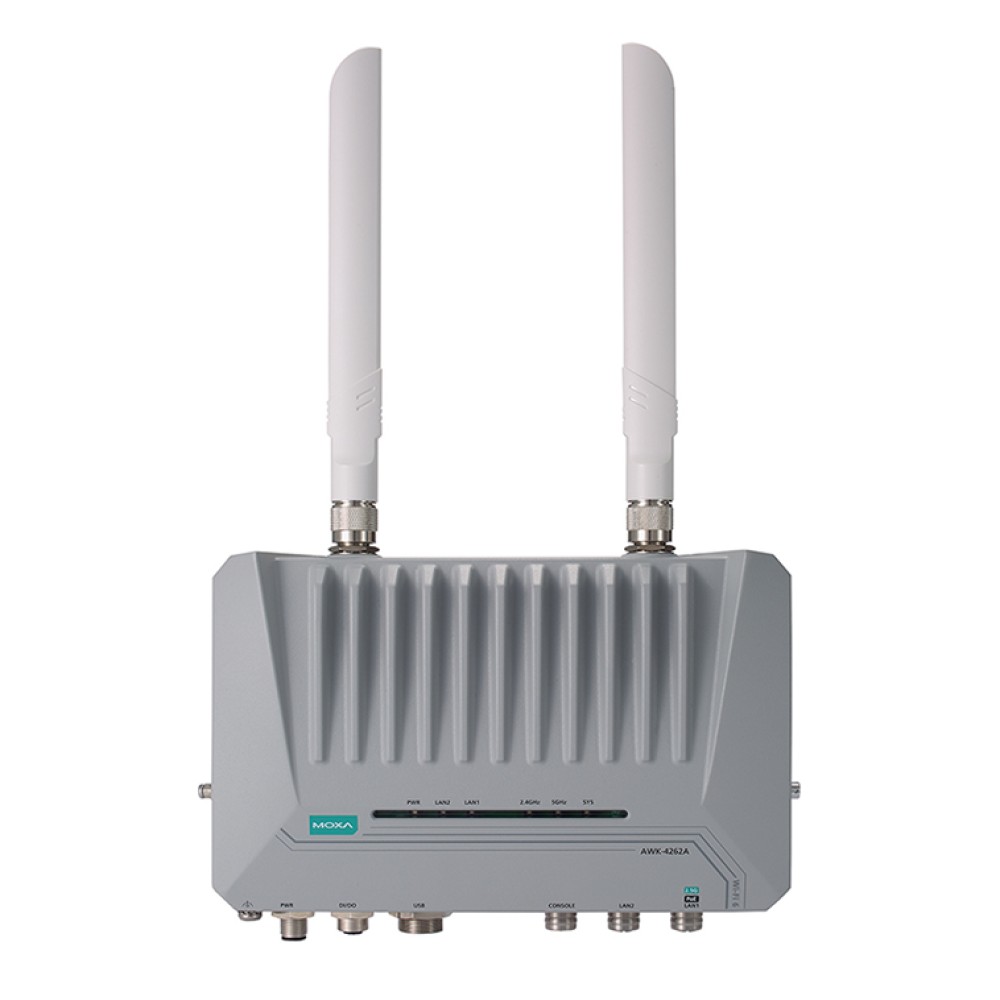

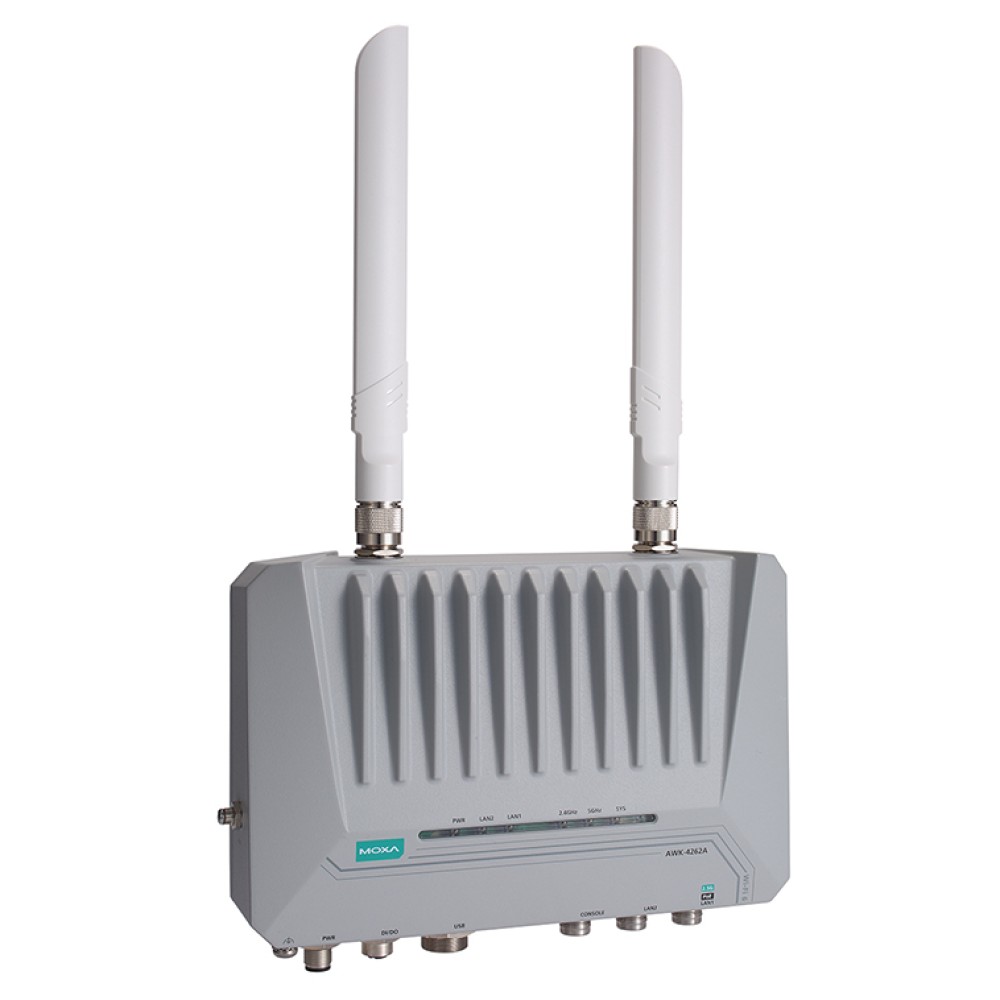

AWK-4262A-US-T NEW
屋外産業用 IEEE 802.11ax ワイヤレスAP/ブリッジ/クライアント, USバンド
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- IEEE 802.11ax Wi-Fi 6 AP/ブリッジ/クライアント
- 最大 1.775Gbpsのアグリゲーションデータレートを備えたコンカレントデュアルバンドWi-Fi
- Wi-Fi 6 OFDMA技術により、高密度環境で複数のクライアントとの同時通信が可能
- 最新のWPA3 暗号化により、ワイヤレスネットワークのセキュリティを強化
- ミリ秒レベルのクライアントベース Turbo Roaming (※)
- 2.4GHz および 5GHzのバンドパスフィルターを内蔵し、より信頼性の高いワイヤレス接続を実現
- より柔軟な展開を可能にする、国または地域コードを設定可能なユニバーサル (UN) モデル
- 屋外での使用を想定して設計されたIP68保護等級の耐候性ハウジングと-40～75℃のワイド動作温度範囲
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
3-in-1 産業用ワイヤレスAP/ブリッジ/クライアントのAWK-4262Aシリーズは、IEEE 802.11ax技術の採用により、最大1.775Gbpsのアグリゲーションデータ転送速度を実現し、ますます増大するデータ伝送のスピードアップへの要求に応えるよう設計されています。AWK-4262Aは、動作温度、電源入力電圧、サージ、ESD、振動をカバーする産業規格および認証に準拠しています。また、2つの冗長DC電源入力により電源の信頼性が向上し、さらに、PoE経由で電源を供給できるため、柔軟な展開が可能です。AWK-4262Aは、2.4GHz帯と5GHz帯の両方で同時に動作し、既存の802.11a/b/g/n/acと下位互換性があるため、ワイヤレスへの投資を将来にわたって保護します。
先進的な802.11ax 産業用ワイヤレスソリューション
- 柔軟な展開を容易に実現する、802.11a/b/g/n/ac/ax準拠のAP/ブリッジ/クライアント
- DFSチャネルサポートによって、既存のワイヤレスインフラストラクチャーからの干渉を避けるため、より広い範囲の5GHzチャネル選択が可能
先進のワイヤレステクノロジー
- クライアントベースのTurbo Roaming (※) によるシームレスなローミングで、150ミリ秒未満のAP間ローミング復旧時間を実現 (クライアントモード)
産業用の堅牢性
- 屋外での使用を想定して設計されたIP68保護等級の耐候性ハウジング
- -40～75℃の広い動作温度範囲により、過酷な環境でもスムーズなワイヤレス通信が可能
※ここで示されているTurbo Roamingの復旧時間は、干渉のない20MHz RFチャネル、WPA2-PSKセキュリティ、デフォルトのTurbo Roamingパラメーターで構成されたAP間で、最適化された条件で記録されたテスト結果の平均値です。クライアントは、100Kbpsのトラフィック負荷で3チャネルローミングに設定されています。その他の条件もローミングパフォーマンスに影響を与える可能性があります。Turbo Roamingパラメーター設定の詳細については、製品マニュアルを参照してください。
| WLANインターフェース | |
| WLAN規格 |
2.4 GHz：802.11ax (1024 QAMサポート), 20/40 MHz 5 GHz：802.11ax (1024 QAMサポート), 20/40/80 MHz |
|---|---|
| US (米国) 向け周波数帯域 (20 MHz 動作チャネル) |
2.412 ～ 2.462 GHz (11チャネル) 5.180 ～ 5.240 GHz (4チャネル) 5.260 ～ 5.320 GHz (4チャネル)(※) 5.500 ～ 5.700 GHz (11チャネル)(※) 5.745 ～ 5.825 GHz (5チャネル) |
| ワイヤレスセキュリティ |
WEP暗号化 (64ビット および 128ビット) WPA/WPA2/WPA3 エンタープライズ (IEEE 802.1X/RADIUS, TKIP, AES) WPA/WPA2/WPA3 パーソナル |
| 送信レート |
2.4 GHz： 最大 573.5 Mbps 5 GHz： 最大 1,201 Mbps |
| 802.11a 送信電力 (デュアルチェーン) |
26±1.5 dBm @ 6 Mbps 24.5±1.5 dBm @ 54 Mbps |
| 802.11n 送信電力 (5 GHz, デュアルチェーン) |
25.5±1.5 dBm @ MCS0 20 MHz 21±1.5 dBm @ MCS7 20 MHz 24.5±1.5 dBm @ MCS0 40 MHz 22±1.5 dBm @ MCS7 40 MHz |
| 802.11ac 送信電力 (デュアルチェーン) |
25.5±1.5 dBm @ MCS0 20 MHz 21±1.5 dBm @ MCS8 20 MHz 24.5±1.5 dBm @ MCS0 40 MHz 21±1.5 dBm @ MCS9 40 MHz 25±1.5 dBm @ MCS0 80 MHz 21±1.5 dBm @ MCS9 80 MHz |
| 802.11ax 送信電力 (デュアルチェーン) |
25±1.5 dBm @ MCS0 20 MHz 19±1.5 dBm @ MCS11 20 MHz 24.5±1.5 dBm @ MCS0 40 MHz 19±1.5 dBm @ MCS11 40 MHz 25±1.5 dBm @ MCS0 80 MHz 19±1.5 dBm @ MCS11 80 MHz |
| 802.11b 送信電力 (デュアルチェーン) |
29±1.5 dBm @ 1 Mbps 29±1.5 dBm @ 11 Mbps |
| 802.11g 送信電力 (デュアルチェーン) |
27±1.5 dBm @ 6 Mbps 26±1.5 dBm @ 54 Mbps |
| 802.11n 送信電力 (2.4 GHz, デュアルチェーン) |
26±1.5 dBm @ MCS0 20 MHz 24±1.5 dBm @ MCS7 20 MHz 26±1.5 dBm @ MCS0 40 MHz 24±1.5 dBm @ MCS7 40 MHz |
| 802.11ac 送信電力 (2.4 GHz, デュアルチェーン) |
26±1.5 dBm @ MCS0 20 MHz 23±1.5 dBm @ MCS8 20 MHz 26±1.5 dBm @ MCS0 40 MHz 22±1.5 dBm @ MCS9 40 MHz |
| 802.11ax 送信電力 (2.4 GHz, デュアルチェーン) |
26±1.5 dBm @ MCS0 20 MHz 20±1.5 dBm @ MCS11 20 MHz 26±1.5 dBm @ MCS0 40 MHz 20±1.5 dBm @ MCS11 40 MHz |
| 802.11a 受信感度 (5.680 GHzで測定) |
Typ. -90 @ 6 Mbps Typ. -72 @ 54 Mbps |
| 802.11ac 受信感度 (5 GHz) |
Typ. -88 dBm @ MCS0 20 MHz Typ. -65 dBm @ MCS8 20 MHz Typ. -85 dBm @ MCS0 40 MHz Typ. -61 dBm @ MCS9 40 MHz Typ. -82 dBm @ MCS0 80 MHz Typ. -58 dBm @ MCS9 80 MHz |
| 802.11ax 受信感度 (5 GHz) |
Typ. -89 dBm @ MCS0 20 MHz Typ. -59 dBm @ MCS11 20 MHz Typ. -86 dBm @ MCS0 40 MHz Typ. -56 dBm @ MCS11 40 MHz Typ. -83 dBm @ MCS0 80 MHz Typ. -53 dBm @ MCS11 80 MHz |
| 802.11b 受信感度 |
Typ. -96 dBm @ 1 Mbps Typ. -88 dBm @ 11 Mbps |
| 802.11g 受信感度 |
Typ. -91 dBm @ 6 Mbps Typ. -74 dBm @ 54 Mbps |
| 802.11n 受信感度 (2.4 GHz) |
Typ. -89 dBm @ MCS0 20 MHz Typ. -71 dBm @ MCS7 20 MHz Typ. -86 dBm @ MCS0 40 MHz Typ. -68 dBm @ MCS7 40 MHz |
| 802.11ac 受信感度 (2.4 GHz) |
Typ. -89 dBm @ MCS0 20 MHz Typ. -67 dBm @ MCS8 20 MHz Typ. -86 dBm @ MCS0 40 MHz Typ. -63 dBm @ MCS9 40 MHz |
| 802.11ax 受信感度 (2.4 GHz) |
Typ. -91 dBm @ MCS0 20 MHz Typ. -59 dBm @ MCS11 20 MHz Typ. -87 dBm @ MCS0 40 MHz Typ. -56 dBm @ MCS11 40 MHz |
| WLAN オペレーションモード |
アクセスポイント クライアント クライアント - ルーター マスター スレーブ スニファー |
| アンテナ |
外部, 3/6 dBi 無指向性 |
| アンテナコネクター | 2 N-type メス |
| イーサネットインターフェース | |
| 規格 |
IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X) IEEE 802.3ab 1000BaseT(X) IEEE 802.3bz 2.5GBaseX IEEE 802.3af PoE IEEE 802.3at PoE IEEE 802.3az 省電力イーサネット IEEE 802.1X 認証 |
| 10/100/1000BaseT(X)ポート (M12コネクター) | 1 |
| PoEポート (10/100/1000/2500BaseT(X), M12コネクター) | 1 |
| イーサネットソフトウェア機能 | |
| マネージメント |
DHCPサーバー DHCPクライアント DNS HTTP IPv4/IPv6 LLDP SMTP SNMPv1/v2c/v3 Syslog TCP/IP Telnet UDP VLAN MXconfig |
| ルーティング |
ポートフォワーディング スタティックルート NAT |
| セキュリティ |
HTTPS/SSL RADIUS SSH 証明書管理 |
| タイムマネージメント | SNTPクライアント |
| ファイアウォール | |
| フィルター |
ICMP MACアドレス IPプロトコル ポートベース Wi-Fi ACL Client Isolation |
| シリアルインターフェース | |
| コンソールポート |
RS-232 5ピン M12 |
| USBインターフェース | |
| ストレージポート | USB Type A (ABC-02のみに使用) |
| LEDインターフェース | |
| LEDインジケーター | PWR, LAN1, LAN2, 2.4GHtz, 5GHtz, SYS |
| 入力/出力インターフェース | |
| デジタル入力 |
2 最大入力電流：8 mA state 1：+13 ～ +30 V state 0：+3 ～ -30 V |
| アラーム接点チャネル | リレイ出力：1 A @ 24 VDC の電流容量 |
| ボタン | リセットボタン |
| 筐体特性 | |
| ハウジング | メタル |
| サイズ | 65.9 × 157.6 × 244 mm |
| IP保護等級 | IP68 |
| 重さ | 1,980 g |
| 取り付け方法 |
壁面取付 DINレール取付 (オプションキット使用) ポール取付 (オプションキット使用) |
| 電源パラメーター | |
| 入力電流 | 12-48 VDC, 2-0.5 A |
| 入力電圧 |
12 ～ 48 VDC 冗長デュアル入力 48 VDC PoE (Power-over-Ethernet) |
| 電源コネクター | M12 Aコード 5ピン オスコネクター |
| 消費電力 | 24 W (最大) |
| 環境 | |
| 動作温度 | -40 ～ 75℃ |
| 保管温度 (パッケージ含む) | -40 ～ 85℃ |
| 相対湿度 | 5 ～ 95% (結露なきこと) |
| 規格および認証 | |
| EMC |
EN 61000-6-2/-6-4 EN 55032/35 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS |
IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV IEC 61000-4-6 CS: 10 V/m IEC 61000-4-8 PFMF: 30 A/m |
| 安全性 |
IEC 62368-1 UL 62368-1 |
| 振動 | IEC 60068-2-6 |
| 無線 | EN 300 328, EN 301 489-1/17, EN 301 893, FCC, MIC, NCC, RCM, SRRC, KC |
| MTBF | |
| 時間 | 2,376,815 時間 |
| 規格 | Telcordia Standard SR-332 |
| 保証 | |
| 保証期間 | 5 年 |
| 詳細 | Moxa社 製品保証方針 |
- DFS (ダイナミック周波数選択) チャネルサポート：APモードでは、レーダー信号が検出されると、デバイスは自動的に別のチャネルに切り替えます。ただし、規制により、チャネルを切り替えたあと、サービスを開始する前に60秒間の空き状況確認時間が必要となります。
サイズ (単位=mm (inch) )
| AWK-4262A-US-T |
帯域：USバンド 規格：802.11a/b/g/n/ac/ax 動作温度：-40℃ ～ 75℃ |
|---|
アクセサリー (別売り)
| アンテナ | |
| ANT-WSB-PNF-12-02 | 12 dBi @ 2.4 GHz、Nタイプ (メス)、シングルバンド、指向性アンテナ |
|---|---|
| ANT-WSB5-PNF-16 | 16 dBi @ 5 GHz、Nタイプ (メス)、シングルバンド、指向性アンテナ |
| ANT-WDB-ONM-0707 | 07 dBi @ 2.4 GHz および 07 dBi @ 5 GHz、Nタイプ (オス)、デュアルバンド、無指向性アンテナ |
| ANT-WDB-PNF-1011 | 10 dBi @ 2.4 GHz および 11 dBi @ 5 GHz、Nタイプ (メス)、デュアルバンド、指向性アンテナ |
| ANT-WDB-ONF-0709 | 7 dBi @ 2.4 GHz または 9 dBi @ 5 GHz、Nタイプ (メス)、デュアルバンド、無指向性アンテナ |
| ANT-WDB-ANM-0306 | 3 dBi @ 2.4 GHz または 6 dBi @ 5 GHz、Nタイプ (オス)、無指向性アンテナ |
| MAT-WDB-CA-RM-2-0205 | 2.4/5 GHz、天井アンテナ、2/5 dBi、MIMO 2x2、RP-SMAタイプ (オス) |
| MAT-WDB-DA-RM-2-0203-1m | 2.4/5 GHz、デスクトップアンテナ、2/3 dBi、MIMO 2x2、RP-SMAタイプ (オス)、1mケーブル |
| MAT-WDB-PA-NF-2-0708 | 2.4/5 GHz、パネルアンテナ、7/8 dBi、MIMO 2x2、Nタイプ (メス) |
| ANT-WDB-ANM-0502 | 5 dBi @ 2.4 GHz または 2 dBi @ 5 GHz、Nタイプ (オス)、無指向性アンテナ |
| ワイヤレスアンテナケーブル | |
| A-CRF-RMNM-L1-300 | Nタイプ(オス) - RP SMA(オス) LMR-195 Liteケーブル、3 m |
| A-CRF-RMNM-L1-600 | Nタイプ(オス) - RP SMA(オス) LMR-195 Liteケーブル、6 m |
| A-CRF-RMNM-L1-900 | Nタイプ(オス) - RP SMA(オス) LMR-195 Liteケーブル、9 m |
| サージアレスター | |
| A-SA-NMNF-02 | 0～6 GHz、Nタイプ (オス) - Nタイプ (メス) サージアレスター |
| A-SA-NFNF-02 | 0～6 GHz、Nタイプ (メス) - Nタイプ (メス) サージアレスター |
| ワイヤレス終端抵抗器 | |
| A-TRM-50-NM | Nタイプ オスコネクター付き 50Ω 終端抵抗器 |
| ケーブル | |
| CBL-M12BMM5PF9-BK-150-IP68 | Bコード オス M12 - 5ピン DB9 コンソールケーブル、黒、IP68準拠、1.5 m |
| CBL-M12XMM8PRJ45-BK-200-IP67 | M12 - RJ45 Cat-5E UTP ギガビットイーサネットケーブル、8ピン Xコード オスコネクター、IP67準拠、2 m |
| 取り付け用キット | |
| PK-DC2DOF | ポールマウントキット |
| PK-DC2DOF-02 | PK-DC2DOF-02 |
| ワイヤレスコネクターキャップ | |
| A-CAP-M12M-M | M12 オスコネクター用メタルキャップ |
AWK-4262Aシリーズ 製品一覧
| AWK-4262A-US-T | 屋外産業用 IEEE 802.11ax ワイヤレスAP/ブリッジ/クライアント, USバンド |
| AWK-4262A-UN-T | 屋外産業用 IEEE 802.11ax ワイヤレスAP/ブリッジ/クライアント, UNバンド |
