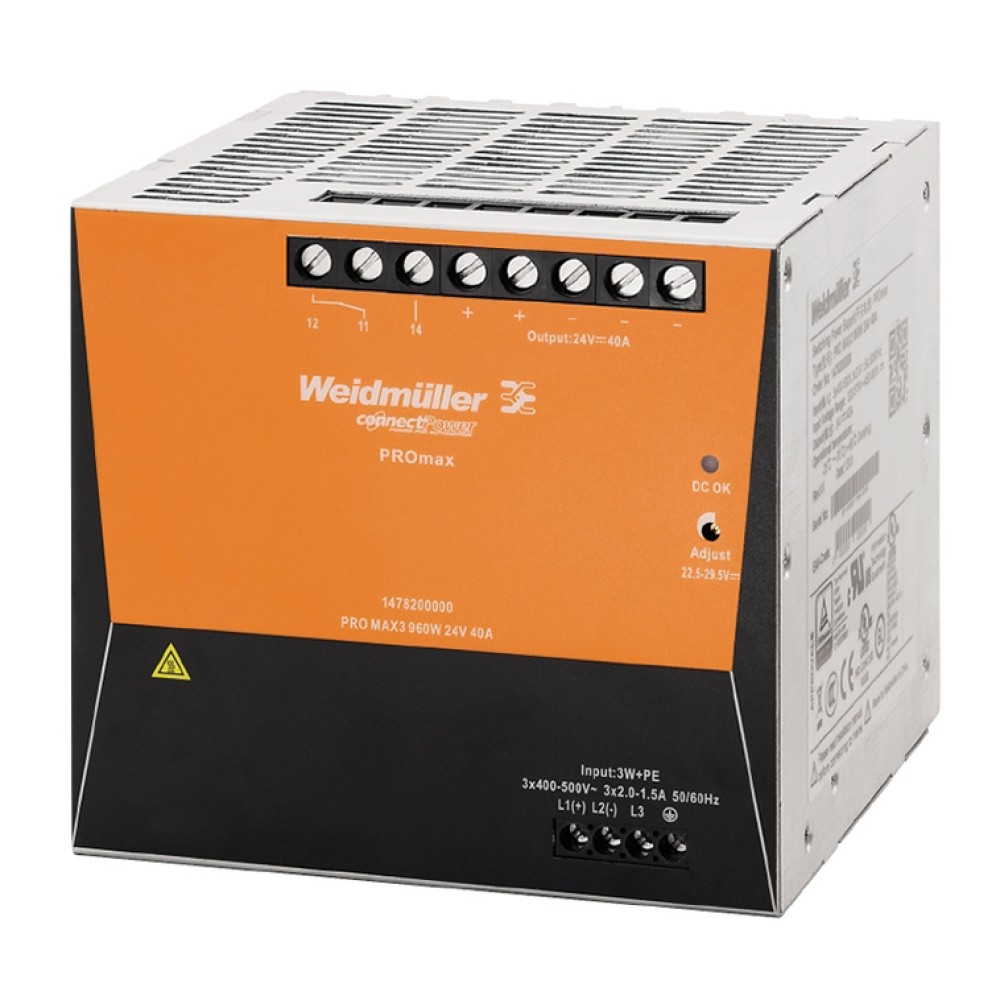

1478200000（PRO MAX3 960W 24V 40A）
密着設置可能な高信頼3相スイッチング電源PROmax
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 隣接設置可能（ディレーティングなし）
- 設置カテゴリⅢ
- ピーク電流対応（最大100％）
- 安全トランス内蔵 EN 61558-2-16準拠
- ファンレス設計
- 警報接点機能
- DINレール取付
カテゴリー
シリーズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
高性能かつ耐久性に優れたスイッチング電源PROmaxは、多くの国際規格に適合しており、要求の厳しい様々なアプリケーションでご使用頂けます。
PROmaxは、最大で120％の連続過負荷出力、及び制御盤内など周囲温度が高い状況においても、最大で300％の短時間ピーク電流出力に対応可能で、高ピーク電流出力とフルパワーでの動作を広い動作温度で同時に実現することができます。
筐体幅が小さく横に設置する機器と密着して取付けて100%の性能を保証しているためスペースの限られた環境への使用にも適してます。
Weidmüller製DC USP、ダイオードモジュール、またはキャパシタモジュールと組み合わせることで、要件に合わせた電源ソリューションを構築することも可能です。
| サイズおよび重量 | |
| 幅 x 高さ x 奥行 | 140 mm x 130 mm x 150 mm |
|---|---|
| 重量 | 3,400 g |
| 温度 | |
| 動作温度 | -25℃ ～ 70℃ |
| 保管温度 | -40℃ ～ 85℃ |
| 相対湿度 | 5 ～ 95％、結露なし |
| 環境適合性 | |
| REACH SVHC | Lead 7439-92-1 |
| 定格データUL | |
| 証明書番号（cURus） | E255651 |
| 入力 | |
| AC電流消費 | 1.3A @ 3 x 500 VAC / 1.6A @ 3 x 400 VAC |
| AC入力範囲 | 3 x 320 ～ 3 x 575 V AC / 2x 360 ～ 2 x 575 V AC |
| 接続方式 | ネジ接続 |
| DC電流消費 | 1.4 A @ 800 V DC / 2.4 A @ 450 V DC |
| DC入力範囲 | 450～800 V DC (max. 500 V DC acc UL508) |
| 突入電流 | max. 15 A |
| 定格入力電圧 | 3 x 400 ～ 3 x 500 V AC (広範囲入力) |
| スタンバイ消費電力,max. | 1 W |
| 出力 | |
| 接続方式 | ネジ接続 |
| 継続出力電流＠Unominal | 48 A @ 45℃, 30 A @ 70℃ |
| 電流容量（パルス）@ Unominal | 120 A (2ms) |
| 定格出力電流 Unom | 20 A @ 60℃ |
| 容量 | 960 W |
| 出力電圧 | 24 V |
| 出力電圧範囲 | 22.5 ～ 29.5 V（ポテンショメーターで調整可能） |
| 並列接続 | あり, max. 3 |
| 逆電圧に対する保護 | あり |
| 定格出力電圧 | 24 V DC ± 1 % |
| 予備容量@ Unominal | 48 A (1 min), 60 A (4s), 400 ～ 500 V AC |
| 残留リップル,ブレーキングスパイク | < 50 mVss @ UNenn, Full Load |
| 一般データ | |
| 出力保持時間＠Inom | min. 20 ms |
| 電流制限 | 120% IN |
| 効率 | 93.5% |
| ディレーティング | > 60℃ / 75% @ 70℃ |
| 最大接地漏れ電流 | 3.5 mA |
| ハウジング | メタル、耐食性 |
| MTBF | > 500.000時間（25℃、IEC 61709（SN29500）） |
| 設置方法 | DINレール取付(TS35) 従方向のみ |
| 動作温度範囲 | -25℃ ～ 70℃ |
| 力率(approx.) | > 0.75 @ 3 x 400 V AC |
| 負荷からの逆電圧に対する保護 | 30 ～ 35 V DC |
| 保護等級 | IP20 |
| 直列接続 | 可 |
| 短絡回路保護 | あり |
| 起動可能温度 | ≥ -40℃ |
| 表示 | Green LED（出力 > 21.6 V DC） Red LED（出力 < 20.4 V DC） |
| サージ電圧カテゴリ | III |
| EMC/衝撃/振動 | |
| ノイズ放射(EN55032) | Class B |
| 振動耐性IEC 60068-2-6 | 2.3 g |
| 耐干渉性 | EN 55024, EN 55032, IEC61000-3-2,-3, IEC61000-4-2,-3,-4,-5,-6,-8,-11 |
| 衝撃耐性IEC 60068-2-27 | 全方向に30 g |
| 絶縁協調 | |
| 相対湿度 | 5 ～ 95％、結露なし |
| 絶縁耐圧（入力/アース間） | 3.5 kV |
| 絶縁耐圧（出力/アース間） | 0.5 kV |
| 絶縁耐圧（入力/出力間） | 4 kV |
| 汚染度 | 2 |
| 保護クラス | I、PE接続あり |
| サージ電圧カテゴリ | III |
| 電気安全（適用規格） | |
| 機械の電気設備 | Acc. to EN60204 |
| 電子機器への使用 | Acc. to EN50178 / VDE0160 |
| 感電保護 | Acc. to VDE0106-101 |
| 安全絶縁 / 感電保護 | VDE0100-410 / acc. to DIN57100-410 |
| 特別低電圧 | EN 60950に準拠したSELV、 EN 60204、IEC61204に準拠したPELV |
| スイッチング電源用安全トランス | EN 61558-2-16に準拠 |
| 接続データ（入力） | |
| 導体断面, AWG/kcmil,max. | 10 |
| 導体断面, AWG/kcmil,min. | 26 |
| 導体断面, 撚り線, max. | 4 mm² |
| 導体断面, 撚り線, min. | 0.22 mm² |
| 導体断面, 単線, max. | 6 mm² |
| 導体断面, 単線, min. | 0.18 mm² |
| 接続方式 | ネジ接続 |
| 端子数 | 4 for L1/L2/L3/PE |
| 締め付けトルク,max. | 0.6 Nm |
| 締め付けトルク,min. | 0.5 Nm |
| 適合ドライバー | 0.8 x 4.0, PZ 1 |
| 接続データ（出力） | |
| 導体断面, AWG/kcmil,max. | 8 |
| 導体断面, AWG/kcmil,min. | 22 |
| 導体断面, 撚り線, max. | 16 mm² |
| 導体断面, 撚り線, min. | 0.5 mm² |
| 導体断面, 単線, max. | 16 mm² |
| 導体断面, 単線, min. | 0.5 mm² |
| 接続方式 | ネジ接続 |
| 端子数 | 8 (++,---,11,13,14) |
| 締め付けトルク,max. | 1.5 Nm |
| 締め付けトルク,min. | 1.2 Nm |
| 適合ドライバー | 1.0 x 5.5 |
| シグナリング | |
| コンタクト負荷（NO contact） | max. 30 V DC / 1 A |
| リレー on/off | 出力電圧 > 21.6 V DC / < 20.4 V DC |
| 認証 | |
| Institute (GERMLLOYD) | GERMLLOYD |
| Institute (cULus) | cULus |
| Institute (cULusEX) | cULusEX |
| Institute (cURus) | cURus |
| Certificate No. (GERMLLOYD) | TAA00000TT |
| Certificate no. (cULus) | E258476 |
| Certificate no. (cULusEX) | E470829 |
| Certificate No. (cURus) | E255651 |
| 分類 | |
| ETIM 6.0 | EC002540 |
| eClass 9.0 | 27-04-07-01 |
| eClass 10.0 | 27-04-07-01 |
| ETIM 7.0 | EC002540 |
| eClass 9.1 | 27-04-07-01 |
| 認証 | |
| 認証 | CE,cULus,cULus,cRUus,DNV GL,EAC,TUV |
| ROHS | 適合 |
| ダウンロード | |
| エンジニアリングデータ | EPLAN, WSCAD, Zuken E3.S |
| 保証 | |
| 保証期間 | 5年（IBSのみ） |
接続図
ディレーティング曲線
