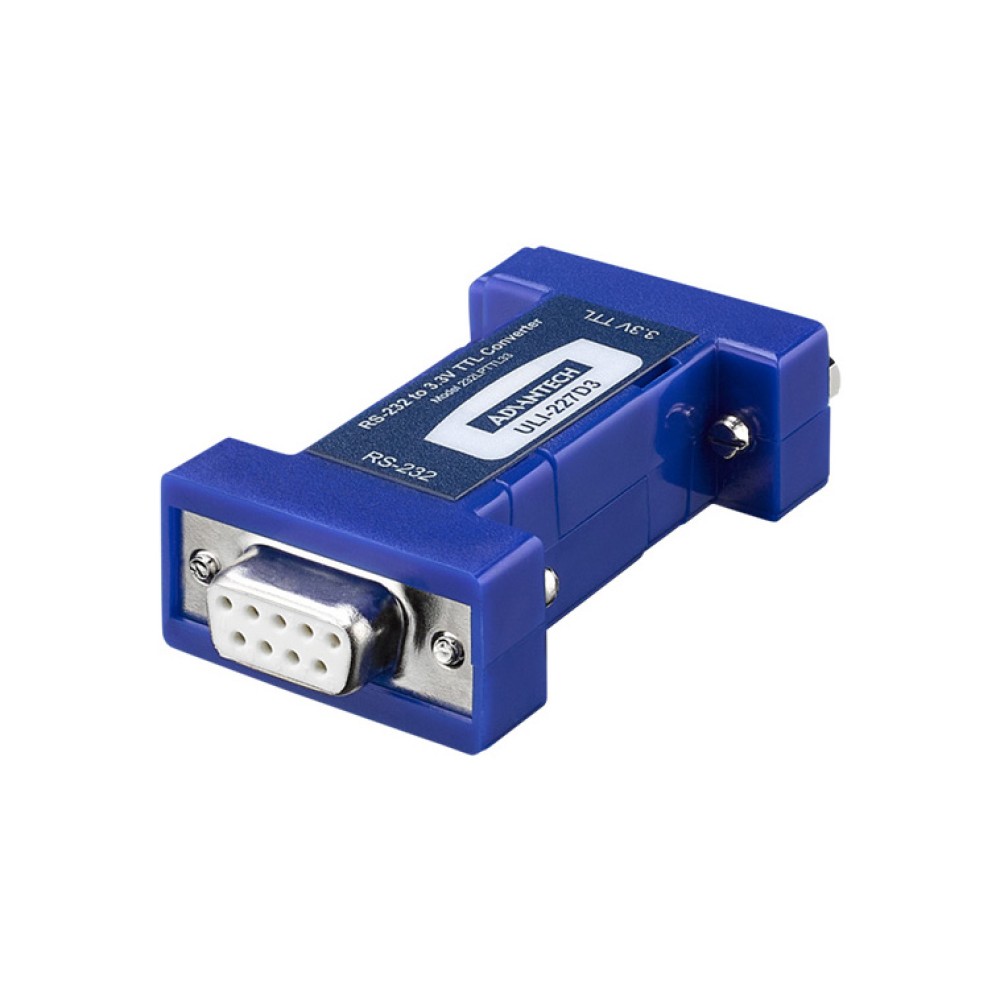

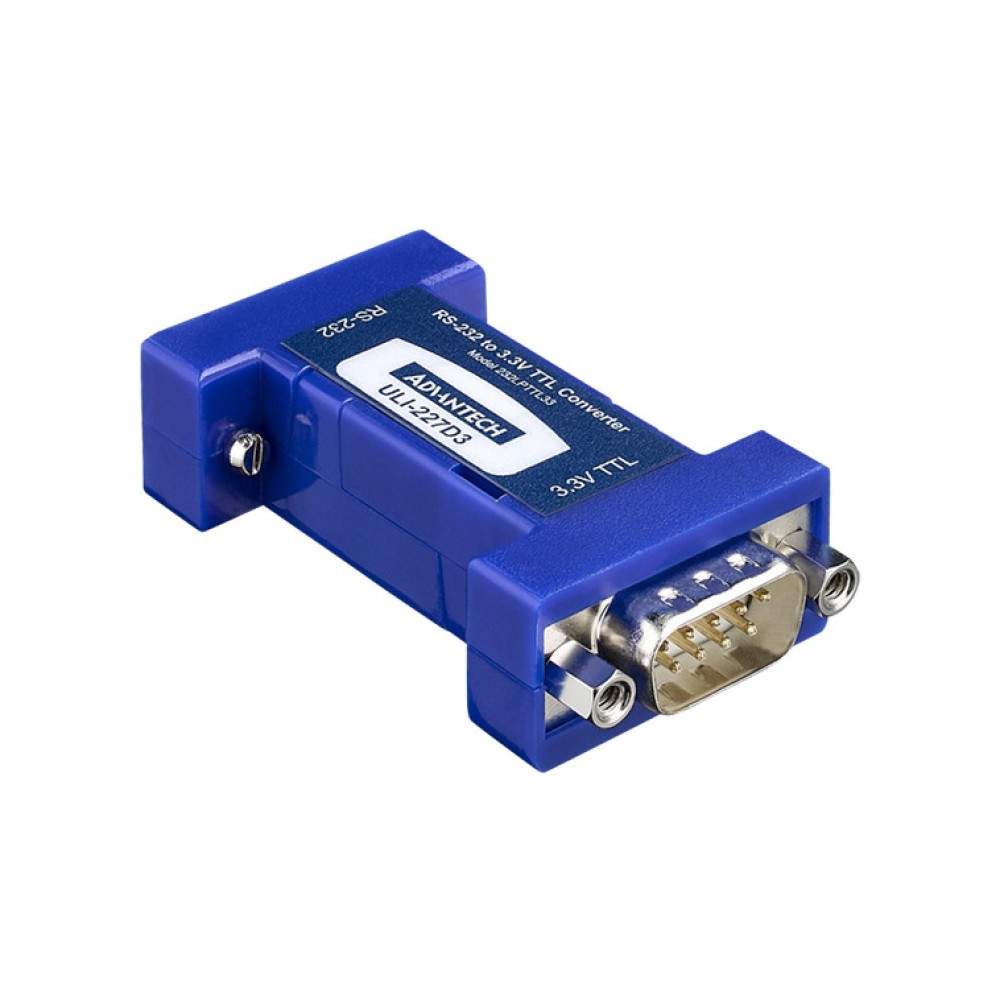

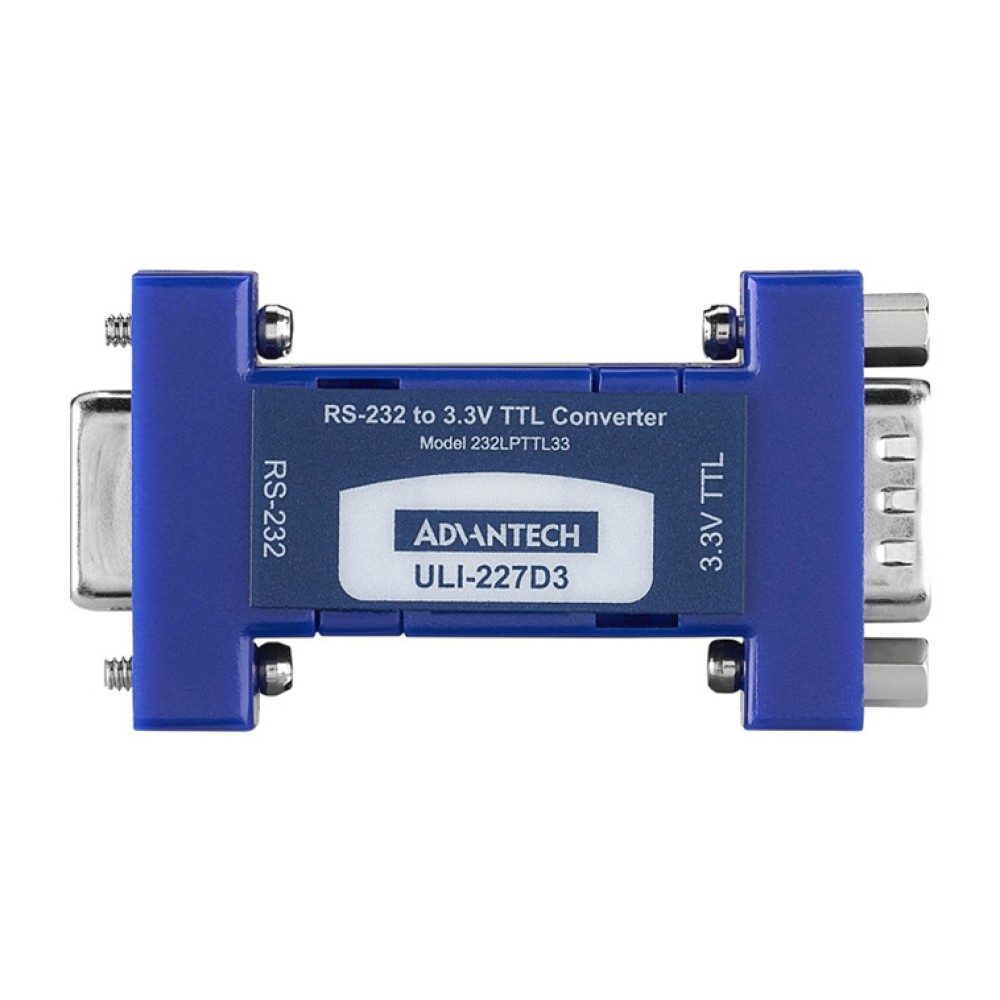

BB-232LPTTL33
RS-232C - TTL/CMOSコンバーター
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
カテゴリー
シリーズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
- シリーズ
| 型番 | BB-232LPTTL33 |
|---|---|
| コネクター | DB-9(F)/DB-9(M) |
232LPTTL33は、RS-232C - 3.3VDC TTL/CMOSコンパチブル･レベル、232LPTTLコンバーターは、RS-232C - 5VDC TTL/CMOSコンパチブル･レベル。2チャンネルはRS-232CからTTL/CMOS信号への変換に使用され、2チャンネルは、TTL/CMOS信号からRS-232C信号に変換するために使用されます。コンバーターは、TD, RD, RTS, CTSをサポート、RS-232C側：DB-9(F)、TTL/CMOS側：DB-9(M)を備えています。電源は、RS-232Cデータラインおよびハンドシェークラインから供給されます。
| RS-232C DB-9(F)ピン | 機能 | TTL/CMOS DB-9(M)ピン |
|---|---|---|
| 3 (input) | TD | 3 (output) |
| 2 (output) | RD | 2 (input) |
| 7 (input) | RTS | 7 (output) |
| 8 (output) | CTS | 8 (input) |
| 5 (signal gnd) | GND | 5 (signal gnd) |
- スピード 115Kbps
- 3.3VDC TTL/CMOS入力 RS-232C出力
- 3.3VDC TTL/CMOS出力 RS-232C入力
- 温度 0～70℃
| 5VDC TTL/CMOS Input | 3.3VDC TTL/CMOS Input | RS-232C Output |
|---|---|---|
| Low (<0.8V) | Low (<0.8V) | +5V Minimum, +9V typical |
| High (>2V) | High (>2V) | -5V Minimum, -9V typical |
| 5VDC TTL/CMOS Output | 3.3VDC TTL/CMOS Output | RS-232C Input |
|---|---|---|
| +3.45V Minimum, +4.6V typical | +2.4V Minimum, +3.0V typical | Low (<0.2V) |
| +.55V Minimum, +.1V typical | +.55V Minimum, +.1V typical | High (>2.4V) |
| Model No. | 内容 |
|---|---|
| 232LPTTL | 4チャンネルRS-232C⇔5VDC TTL/CMOSコンバータ |
| 232LPTTL33 | 4チャンネルRS-232C⇔3.3VDC TTL/CMOSコンバータ |
| BB-232LPTTL33 | RS-232C - TTL/CMOSコンバーター |
|---|
