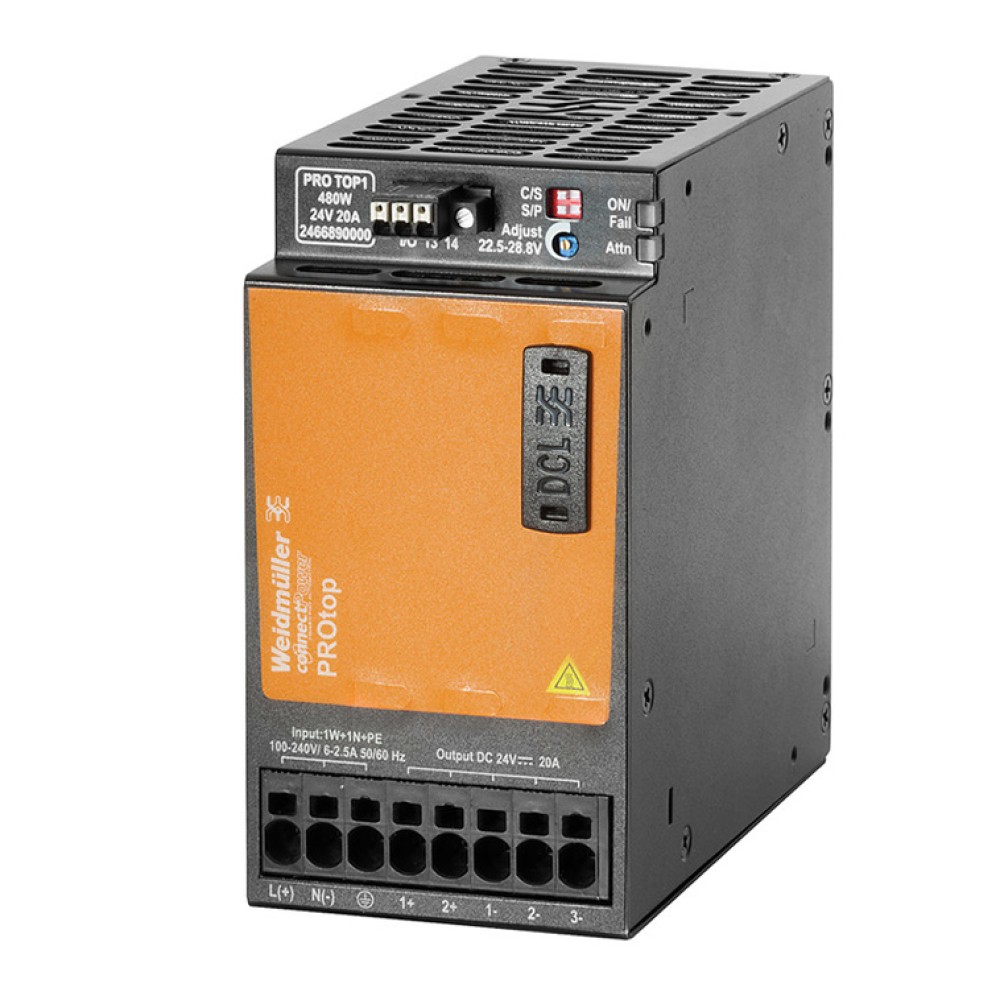

2466890000（PRO TOP1 480W 24V 20A）

ハイエンド単相スイッチング電源PROtop

主な製品特長

サーキットプロテクタトリップ機能
MTBF：1,000,000 h
期待寿命20年以上 25℃
冗長接続機能内蔵
高効率最大95.4％
通信モジュールオプション
プッシュイン接続
隣接設置可能(ディレーティングあり)
設置カテゴリⅢ
安全トランス内蔵 EN61558-216準拠
ファンレス設計
警報接点機能
DINレール取付

カテゴリー

シリーズ

PRO TOP1 製品一覧

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番
シリーズ
FAQ

ワイドミュラーのハイエンド電源モデルPROtopは、厳しい産業環境において効率的かつ確実に動作する為に十分な機能を有しており、高ピーク電流対応、長寿命、かつ過電圧や振動、過酷な温度条件に対する最適な保護等の要求を満たしています。
新しいDCL(Dynamic Current Limiting) テクノロジーにより、サーキットプロテクタの確実なトリップを実現し、パワフルなモータを確実に起動することが可能です。
内蔵ORing MOSFETによる冗長接続や、オプションによる通信機能もPROtopの特長です。

サイズおよび重量
幅 x 高さ x 奥行	68 mm x 130 mm x 125 mm
重量	1,520 g
温度
湿度＠動作温度	5～95%, 結露なきこと
動作温度	-25℃～70℃
保管温度	-40℃～85℃
環境適合性
REACH SVHC	Lead 7439-92-1
入力
AC入力電圧範囲	85～277 V AC
接続方式	プッシュイン接続端子台
DC入力電圧範囲	80～410 V DC
絶縁耐力	max. 300 V AC ≤ 15 s
周波数範囲AC	45～65 Hz
入力ヒューズ(内部)	Yes
突入電流	max. 5 A
定格入力電圧	100 - 240 V AC / 120 - 340 V DC
サージ保護	バリスタ
出力
DCL-ピーク電流対応	150 % (5 s); 500 % (15 ms)
接続方式	プッシュイン接続端子台
定格出力電流Unom	20 A @ 60 ℃
出力電力	480 W
出力電圧	24 V
出力電圧範囲	22.5～28.8 V
並列接続	yes, max 10
逆電圧に対する保護	Yes
Ramp-up（立ち上がり）タイム	≤ 100 ms
定格出力電圧	24 V DC ± 1 %
予備容量＠Unominal	130% permanent at ≤ 40℃, 150 % (5 s)
残留リップル,ブレーキングスパイク	＜ 50 mVss @ UNenn, Full Load
トリップ可能サーキットプロテクタ	C2, C4, C6, B6, B10, B16
一般データ
出力保持時間＠Inom	＞ 20 ms @ 230 V AC / ＞ 20 ms @ 115 V AC
コンフォーマルコーティング	No
効率	93%
ディレーティング	＞ 60℃ (2.5% / 1℃)
最大接地漏れ電流	3.5 mA
ハウジング	メタル, 耐腐食性
MTBF	＞ 1,000,000時間 IEC 1709(SN29500)準拠
設置方法	DINレール取付(TS35) 従方向のみ
動作温度	-25℃～70℃
力率 (approx.)	＞ 0.9
保護等級	IP20
直列接続	Yes
短絡回路保護	あり
起動可能温度	≥ -40 ℃
サージ電圧カテゴリ	III
EMC/衝撃/振動
ノイズ放射 (EN55032)	Class B
振動耐性 IEC 60068-2-6	2.3 g (on DIN rail), 4 g (with direct mounting)
耐干渉性	EN 55032:2015, EN 55024:2010/A1:2015, EN 55035:2017, EN 61000-3-2:2014, EN 61000-6-1:2007, EN 61000-6-2:2005, EN 61000-6-3:2007/A1:2011, EN 61000-6-4:2007/A1:2011, EN 61000-3-3:2013, EN 55032:2012
耐衝撃 IEC 60068-2-27	30 g (全方向)
絶縁協調
湿度＠動作温度	5～95 %, 結露なきこと
絶縁耐圧（入力/アース間）	3.2 kV
絶縁耐圧（出力/アース間）	0.5 kV
絶縁耐圧（入力/出力間）	3.5 kV
汚染度	2
保護クラス	I, with PE connection
サージ電圧カテゴリ	III
電気安全（適用規格）
機械の電気設備	Acc. to EN60204
電子機器への使用	Acc. to EN50178 / VDE0160
感電保護	Acc. to VDE0106-101
安全絶縁 / 感電保護	VDE0100-410 / acc. to DIN57100-410
特別低電圧	SELV according to EN 60950, PELV according to EN 60204
スイッチング電源用安全トランス	EN 61558-2-16に準拠
接続データ（入力）
導体断面, AWG/kcmil,max.	8
導体断面, AWG/kcmil,min.	20
導体断面, 撚り線（入力）, max.	6 mm²
導体断面, 撚り線, min.	0.2 mm²
導体断面, 単線, max.	10 mm²
導体断面, 単線, min.	0.2 mm²
接続方式	プッシュイン接続
端子数	3 for L/N/PE
接続データ（出力）
導体断面, AWG/kcmil,max.	8
導体断面, AWG/kcmil,min.	20
導体断面, 撚り線, max.	6 mm²
導体断面, 撚り線, min.	0.2 mm²
導体断面, 単線, max.	10 mm²
導体断面, 単線, min.	0.2 mm²
接続方式	プッシュイン接続
端子数	5 (+ + / - - -)
接続データ(シグナル)
導体断面, 撚り線(シグナル), max.	1.5 mm²
導体断面, 撚り線(シグナル), min.	0.14 mm²
接続方式	プッシュイン接続
導体断面, AWG/kcmil,max.	16
導体断面, AWG/kcmil,min.	26
導体断面, 単線, max.	1.5 mm²
導体断面, 単線, min.	0.14 mm²
シグナリング
LED 緑/赤	緑：正常動作,　緑点滅：予備警報 I ＞90%,　緑/赤点滅：出力停止(出力停止モード),　赤点滅：過負荷/エラー
認証
Institute (cULus)	cULus
Certificate no. (cULus)	E258476
Institute (cULusEX)	cULusEX
Certificate no. (cULusEX)	E470829
分類
ETIM 6.0	EC002540
ETIM 7.0	EC002540
eClass 9.0	27-04-07-01
eClass 9.1	27-04-07-01
eClass 10.0	27-04-07-01
認証
認証	cULus, cULusEX, TUV
ROHS	適合
ダウンロード
エンジニアリングデータ	EPLAN (ダウンロード)
保証
保証期間	5年（IBSのみ）

2466890000（PRO TOP1 480W 24V 20A）	電源スイッチモード電源ユニット 24V
