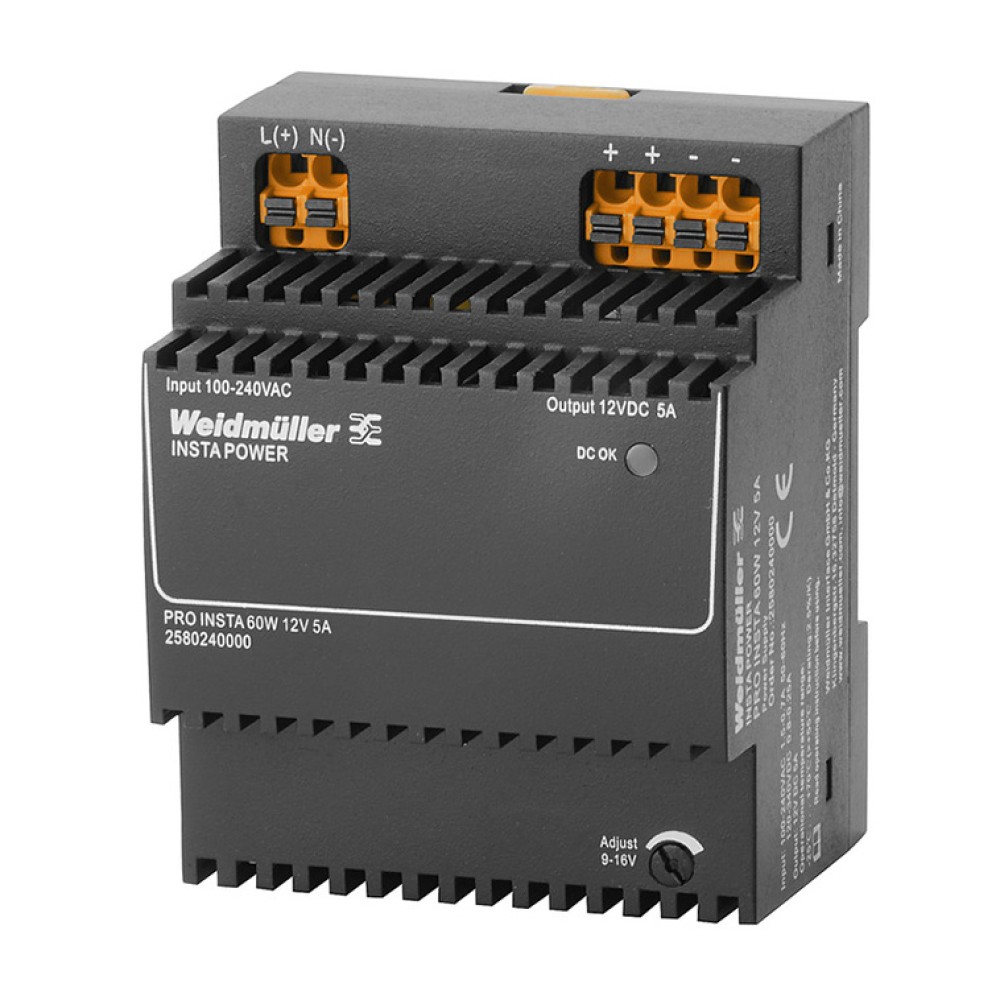

2580240000（PRO INSTA 60W 12V 5A）
省スペース単相スイッチング電源PRO INSTA
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 業界最小クラス (16W)
- ULクラス2対応 (90Wまで)
- -25℃～70℃
- プッシュイン接続
カテゴリー
シリーズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
単相スイッチング電源PRO INSTAは幅広い電力ラインナップ、コンパクト設計、優れたコストパフォーマンスという特徴を持ちます。-25℃から+70℃の温度範囲にて使用可能、国際認証の取得、及びワイドレンジ入力に対応することで幅広いアプリケーションへ適用することができます。
例としては、信号機や電気通信システム、簡易的な自動化システム等、比較的要求電力容量が小さいアプリケーションへの使用に適しています。(最大96W)
| サイズおよび重量 | |
| 幅 x 高さ x 奥行 | 72 mm x 90 mm x 60 mm |
|---|---|
| 重量 | 258 g |
| 温度 | |
| 動作温度 | -25℃～70℃ |
| 保管温度 | -40℃～85℃ |
| 環境適合性 | |
| REACH SVHC | Lead 7439-92-1 |
| 入力 | |
| AC電流消費 | 0.7 A @ 230 V AC / 1.5 A @ 100 V AC |
| AC入力範囲 | 85 ～ 264 V AC (100 V AC でディレーティング) |
| 接続方式 | PUSH IN |
| DC電流消費 | 0.25 A @ 370 V DC / 0.8 A @ 120 V DC |
| DC入力範囲 | 95～370 V DC |
| AC入力周波数範囲 | 45 ～ 65 Hz |
| 突入電流 | max. 40 A |
| 定格入力電圧 | 100-240 V AC / 120-340 V DC |
| 出力 | |
| 容量性負荷 | 無制限 |
| 接続方式 | PUSH IN |
| 継続出力電流＠Unominal | 5 A @ 55 ℃, 3.75 A @ 70 ℃ |
| 定格出力電流 Unom | 5 A @ 55 ℃ |
| 定格出力電圧 | 12 V DC ± 1 % |
| 出力電圧 | 9～16 V ※ポテンショメーターで調整可能 |
| Ramp-up（立ち上がり）タイム | ≤ 100 ms |
| 残留リップル, ブレーキングスパイク | < 50 mVss @ UNenn, Full Load |
| 一般データ | |
| 効率 | 86 % |
| ハウジング | プラスチック、保護絶縁 |
| MTBF | > IEC 61709（SN29500）に準拠した750,000時間 |
| 設置方法 | DINレール取付 (TS35) |
| 動作温度 | -25℃～70℃ |
| 負荷からの逆電圧に対する保護 | 18～25 V DC |
| 保護等級 | IP20 |
| EMC/衝撃/振動 | |
| 高調波電流規制 | EN 61000-4-2 (ESD), EN 61000-4-3 and EN 61000-4-8 (fields), EN 61000-4-4 (burst), EN 61000-4-5 (surge), EN 61000-4-6 (conducted), EN 61000-4-11 (dips), EN 61000-4-11 (Dips) |
| ノイズ放射(EN55032) | Class B |
| 振動耐性IEC 60068-2-6 | 2.3 g |
| 耐干渉性 | EN 61000-4-2 (ESD), EN 61000-4-3 and EN 61000-4-8 (fields), EN 61000-4-4 (burst), EN 61000-4-5 (surge), EN 61000-4-6 (conducted), EN 61000-4-11 (dips), EN 61000-4-11 (Dips) |
| 衝撃耐性IEC 60068-2-27 | 15 g すべての方向 |
| 絶縁協調 | |
| 絶縁耐圧（入力/アース間） | 3.5 kV |
| 絶縁耐圧（出力/アース間） | 0.5 kV |
| 絶縁耐圧（入力/出力間） | 4 kV |
| 汚染度 | 2 |
| 保護クラス | II |
| 電気安全（適用規格） | |
| 機械の電気設備 | Acc. to EN60204 |
| 電子機器への使用 | Acc. to EN50178 / VDE0160 |
| 感電保護 | Acc. to VDE0106-101 |
| 安全絶縁 / 感電保護 | VDE0100-410 / acc. to DIN57100-410 |
| スイッチング電源用安全トランス | EN 61558-2-16に準拠 |
| 接続データ（入力） | |
| 導体断面, AWG/kcmil,max. | 12 |
| 導体断面, AWG/kcmil,min. | 24 |
| 導体断面, 撚り線 (入力), max. | 2.5 mm² |
| 導体断面, 撚り線, min. | 0.25 mm² |
| 導体断面, 単線, max. | 2.5 mm² |
| 導体断面, 単線, min. | 0.25 mm² |
| 接続方式 | PUSH IN |
| 端子数 | 2 (L,N) |
| 接続データ（出力） | |
| 導体断面, AWG/kcmil,max. | 12 |
| 導体断面, AWG/kcmil,min. | 24 |
| 導体断面, 撚り線, max. | 2.5 mm² |
| 導体断面, 撚り線, min. | 0.25 mm² |
| 導体断面, 単線, max. | 2.5 mm² |
| 導体断面, 単線, min. | 0.25 mm² |
| 接続方式 | PUSH IN |
| 端子数 | 4 (++ / --) |
| シグナリング | |
| LED緑 | 動作電圧 OK |
| 認証 | |
| Institute (CSA) | CSA |
| Certificate no. (CSA) | 70211209 |
| 分類 | |
| ETIM 6.0 | EC002540 |
| ETIM 7.0 | EC002540 |
| eClass 9.0 | 27-04-07-01 |
| eClass 9.1 | 27-04-07-01 |
| eClass 10.0 | 27-04-07-01 |
| 認証 | |
| 認証 | CCSA US, TUV |
| ROHS | 適合 |
| 保証 | |
| 保証期間 | 5年（IBSのみ） |
ディレーティング曲線
