AIG-301-US-AZU-LX
Arm® Cortex™-A7デュアルコア 1GHzプロセッサ,CANポートｘ1,デジタル入力ｘ4,デジタル出力ｘ4,ThingsPro Edgesoftwareを備えた 動作温度-40～70℃の先進IIoTゲートウェイ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- ThingsPro Edgeソフトウェアによるデータ取得とデバイス管理の簡素化
- ThingsPro Edge および Azure IoT Edgeのシームレスな統合により、簡単で高い信頼性、しかも安全なクラウドコネクティビティ
- ThingsPro Proxyユーティリティにより、デバイスのプロビジョニングを容易にサポート
- 堅牢なOTA機能を提供し、ソフトウェアアップグレード時のシステム障害を防止
- 悪意のあるソフトウェアインジェクション攻撃を防止するセキュアブート搭載
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
AIG-301シリーズ高度IIoTゲートウェイは、特に過酷な動作環境にある分散型サイトや無人化サイト向けに設計された産業用IoTアプリケーションです。ThingsPro EdgeとAzure IoT Edgeソフトウェアがプリロードされ、AIG-301とシームレスに統合されており、Azureクラウドソリューションを使用して、データ収集とデバイス管理のための簡単で信頼性が高くかつ安全なセンサーとクラウド間の接続を可能にします。ThingsPro Proxyユーティリティを使用することで、デバイスのプロビジョニングプロセスが容易です。また、堅牢なOTA機能により、ソフトウェアアップグレード時のシステム障害を心配する必要がありません。セキュアブート機能を有効にすると、AIG-301シリーズのブートプロセスを有効にして、悪意のあるソフトウェアのインジェクションを防止することができます。
| コンピュータ | |
| CPU | Armv7 Cortex-A7 デュアルコア 1GHz |
|---|---|
| DRAM | 2 GB DDR3L |
| プリインストールストレージ | 16 GB eMMC GB eMMC |
| プリインストールOS | Moxa Industrial Linux (Debian 9, Kernel 4.4) |
| コンピュータインターフェース | |
| TPM | TPM v2.0 |
| イーサネットポート | オートセンシング10/100/1000Mbps ポート (RJ45 コネクタ) ×2 |
| シリアルポート | RS-232C/422/485 ポート×2, ソフトウェアによる選択可能 (DB9 オス) |
| CAN ポート | CAN 2.0 A/B×1 (DB9 オス) |
| デジタル入力 | DI×4 |
| デジタル出力 | DO×4 |
| USB 2.0 | USB 2.0 ホスト×1、タイプA コネクタ |
| Wi-Fi アンテナコネクタ | RP-SMA×2 (AIG-301-AZU-LX/T-AZU-LX モデルを除く) |
| セルラーアンテナコネクタ | SMA×SMA×2 (AIG-301-AZU-LX/T-AZU-LX モデルを除く) |
| GPS アンテナコネクタ | SMA×SMA×1 (AIG-301-AZU-LX/T-AZU-LX モデルを除く) |
| 拡張スロット | mPCIe スロット×1：AIG-301-US-AZU-LX/T-US-AZU-LX、AIG-301-EU-AZU-LX/T-EU-AZULX、AIG-301-AP-AZU-LX/T-AP-AZU-LX mPCIe スロット×2：AIG-301-CN-AZU-LX/T-CN-AZU-LX |
| SIM フォーマット | ナノ (AIG-301-US-AZU-LX/T-US-AZU-LX, AIG-301-EU-AZU-LX/T-EU-AZU-LX, AIG-301-AP-AZU-LX/T-AP-AZU-LX) |
| SIM 数 | 2 |
| ボタン | プログラム可能ボタン |
| イーサネットインターフェース | |
| 磁気絶縁保護 | 1.5kV (内蔵) |
| シリアルインターフェース | |
| コンソールポート | 4 ピンヘッダー×1 |
| コネクタ | DB9 メス |
| ボーレート | 300bps～921.6kbps |
| データビット | 5, 6, 7, 8 |
| フロー制御 | RS-485 用ADDC® (自動データ方向制御)、RTS/CTS、XON/XOFF |
| パリティ | なし、偶数、奇数、スペース、マーク |
| ストップビット | 1, 1.5, 2 |
| アイソレーション | なし |
| シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2w | Data+, Data-, GND |
| RS-485-4w | Tx+, Tx-, Rx+, Rx-, GND |
| CAN インターフェース | |
| ポート数 | 1 |
| コネクタ | DB9 オス |
| ボーレート | 10～1000kbps |
| 産業用プロトコル | CAN 2.0A, CAN 2.0B |
| 信号 | CAN_H, CAN_L, CAN_GND, CAN_SHLD, CAN_V+, GND |
| アイソレーション | 2kV (内蔵) |
| デジタル入力 | |
| コネクタ | スプリング式ユーロブロック端子 |
| ドライコンタクト | オフ：オープン オン：GND ～ ショート |
| ウェットコンタクト (DI to COM) | オン：10～30VDC オフ：DC0～3V |
| アイソレーション | 3K VDC |
| センサータイプ | ウェットコンタクト (NPN) ドライコンタクト |
| デジタル出力 | |
| コネクタ | スプリング式ユーロブロック端子 |
| 電流定格 | 200 mA/チャンネル |
| I/O タイプ | シンク |
| 電圧 | 公称24VDC、オープンコレクタ～ 30VDC |
| セルラーインターフェース | |
| セルラー規格 | LTE CAT-4 |
| バンドオプション (US) | LTE バンド2 (1900MHz) /LTE バンド4 (1700MHz) /LTE バンド5 (850MHz) /LTE バンド13 (700 MHz) /LTE バンド17 (700 MHz) UMTS/HSPA 850 MHz /1900 MHz キャリア承認：Verizon、AT&T |
| バンドオプション (EU) | LTE バンド1 (2100MHz) /LTE バンド3 (1800MHz) /LTE バンド5 (850MHz) /LTE バンド7 (2600MHz) /LTE Band 8 (900MHz) /LTE Band 20 (800MHz) UMTS/HSPA 850 MHz /900 MHz /1900 MHz /2100 MHz |
| バンドオプション (APAC) | LTE バンド1 (2100MHz) /LTE バンド3 (1800MHz) /LTE バンド5 (850MHz) /LTE バンド7 (2600MHz) /LTE Band 8 (900MHz) /LTE Band 28 (700M) |
| GPS インターフェース | |
| 受信機タイプ | 72 チャネルu-blox M8 エンジン、GPS/GLONASS/Galileo |
| 精度 | 位置情報：2.5 m CEP SBAS：2.0 m CEP |
| 取得 | アシストスタート：3 秒 コールドスタート：26 秒 |
| 感度 | コールドスタート -148dBm トラッキング：-164dBm |
| LED 表示 | |
| システム | 電源×2 ユーザー×1 SIM カードインジケータ×1 |
| 無線信号強度 | セルラー/Wi-Fi×6 |
| ThingsPro ソフトウェア | |
| ThingsPro プロキシユーティリティ | あり |
| Azure IoT Edge プリインテグレート | あり |
| ThingsPro Edge プリロード | あり |
| 電源パラメータ | |
| 電源入力数 | リダンダントデュアル入力 |
| 入力電圧 | 12～48VDC |
| 消費電力 | 4.8 W (AIG-301-AZU-LX/T-AZU-LX) 6.0 W (AIG-301-CN-AZU-LX/T-CN-AZU-LX) 8.4 W (AIG-301-US-AZU-LX/T-US-AZU-LX, AIG-301-EU-AZU-LX/T-EU-AZU-LX, AIG-301-AP-AZU-LX/T-AP-AZU-LX) |
| 入力電流 | 0.4 A @ 12 VDC (AIG-301-AZU-LX/T-AZU-LX) 0.5 A @ 12 VDC (AIG-301-CN-AZU-LX/T-CN-AZU-LX) 0.7 A @ 12 VDC (AIG-301-US-AZU-LX/T-US-AZU-LX, AIG-301-EU-AZU-LX/T-EUAZULX,AIG-301-AP-AZU-LX/T-AP-AZU-LX) |
| 信頼性 | |
| 自動リブートトリガ | 外付けWDT (ウォッチドッグタイマー) |
| 物理的特性 | |
| ハウジング | SECC Metal |
| 設置 | DIN レールマウント、ウォールマウント (オプションキット使用時) |
| IP 定格 | IP30 |
| 外形寸法図 | 141.5×120×27 mm (AIG-301-AZU-LX/T-AZU-LX) 141.5×120×39 mm (AIG-301-US-AZU-LX/T-US-AZU-LX, AIG-301-EU-AZU-LX/T-EU-AZU-LX,AIG-301-AP-AZU-LX/T-AP-AZU-LX, AIG-301-CN-AZU-LX/TCNAZU-LX) |
| 重量 | 560 g (AIG-301-AZU-LX/T-AZU-LX) 745 g (AIG-301-CN-AZU-LX/T-CN-AZU-LX) 750 g (AIG-301-US-AZU-LX/T-US-AZU-LX, AIG-301-EU-AZU-LX/T-EU-AZU-LX,AIG-301-AP-AZU-LX/T-AP-AZU-LX) |
| 環境制限 | |
| 相対湿度 | 5 ～ 95％ (結露なきこと) |
| 動作温度 | 標準温度モデル： -20 ～ 70℃ (AIG-301-US-AZU-LX, AIG-301-EU-AZU-LX, AIG-301-APAZULX,AIG-301-CN-AZU-LX) -20 ～ 85℃ (AIG-301-AZU-LX) 広温度モデル： -40 ～ 70℃ (AIG-301-T-US-AZU-LX, AIG-301-T-EU-AZU-LX, AIG- 301-TAPAZU-LX, AIG-301-T-CN-AZU-LX) -40 ～ 85℃ (AIG-301-T-AZU-LX) |
| 保存温度 (パッケージ含む) | -40 ～ 85℃ |
| 衝撃 | IEC 60068-2-27 |
| 振動 | 2 Grms @ IEC 60068-2-64, ランダムウェーブ, 5-500 Hz, 1 軸あたり1 時間 (USB デバイス未装着時) |
| 規格・認証 | |
| 安全 | UL 62368-1, EN 62368-1 |
| EMC | EN 55032/35, EN 61000-6-2/-6-4 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF IEC 61000-4-5 Surge: Power: 0.5 kV; Signal: 1 kV |
| グリーン製品 | RoHS, CRoHS, WEEE |
| 危険箇所 | クラス I ディビジョン 2、ATEX (AIG-301-T-US-AZU-LX, AIG-301-T-EU-AZU-LX, AIG-301-T-APAZU, AIG-301-T-EU-AZU-LX, AIG-301-T-APAZU-LX, LX, AIG-301-T-AZU-LX) |
| MTBF | |
| 時間 | 683,818 時間 (AIG-301-US-AZU-LX/T-US-AZU-LX、AIG-301-EU-AZU-LX/T-EU-AZU-LX、AIG-301-AP-AZU-LX/T-AP-AZU-LX) 794,092 時間 (AIG-301-AZU-LX/T-AZU-LX) |
| 規格 | Telcordia (Bellcore) 規格 TR/SR |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
| パッケージ同梱品 | |
| デバイス | AIG-300 シリーズ コンピュータ×1 |
| ドキュメント | クイックインストールガイド×1 保証書×1 |
| インストールキット | DIN レールキット (装着済み)×1 電源ジャック×1 |
外観

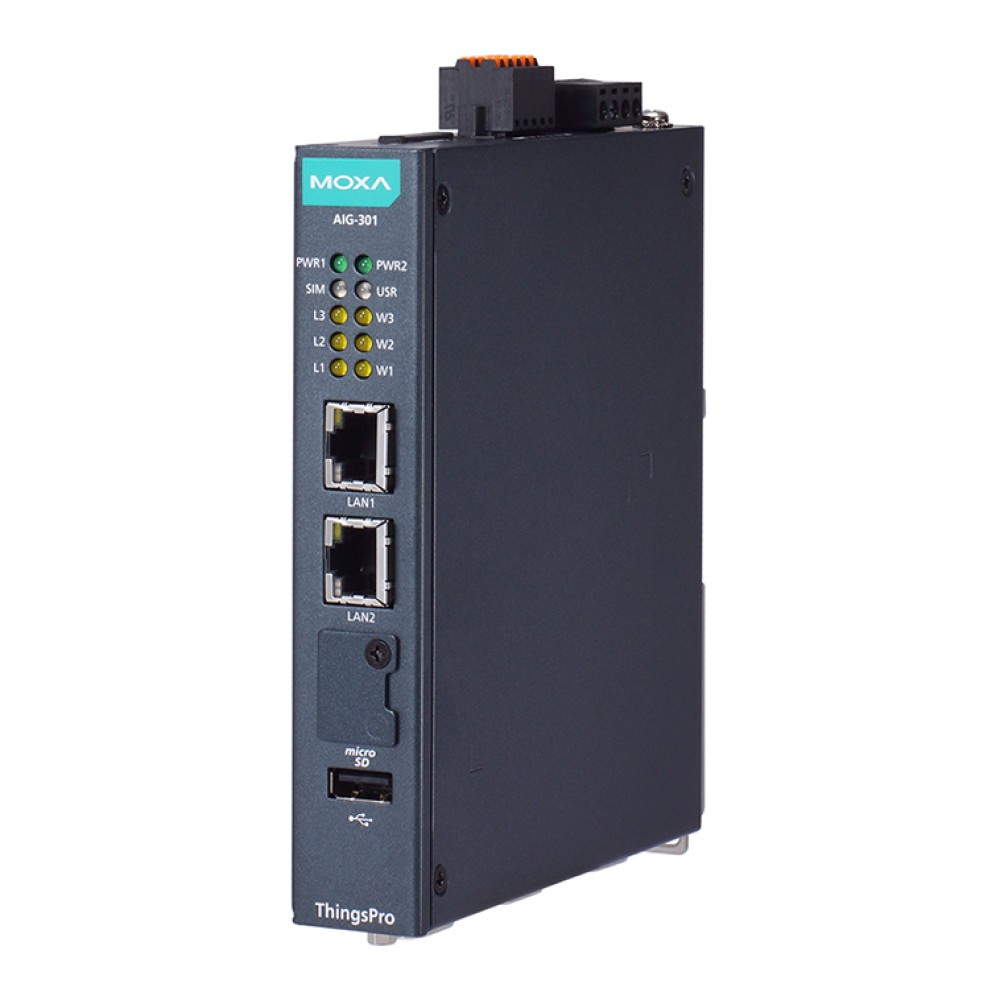

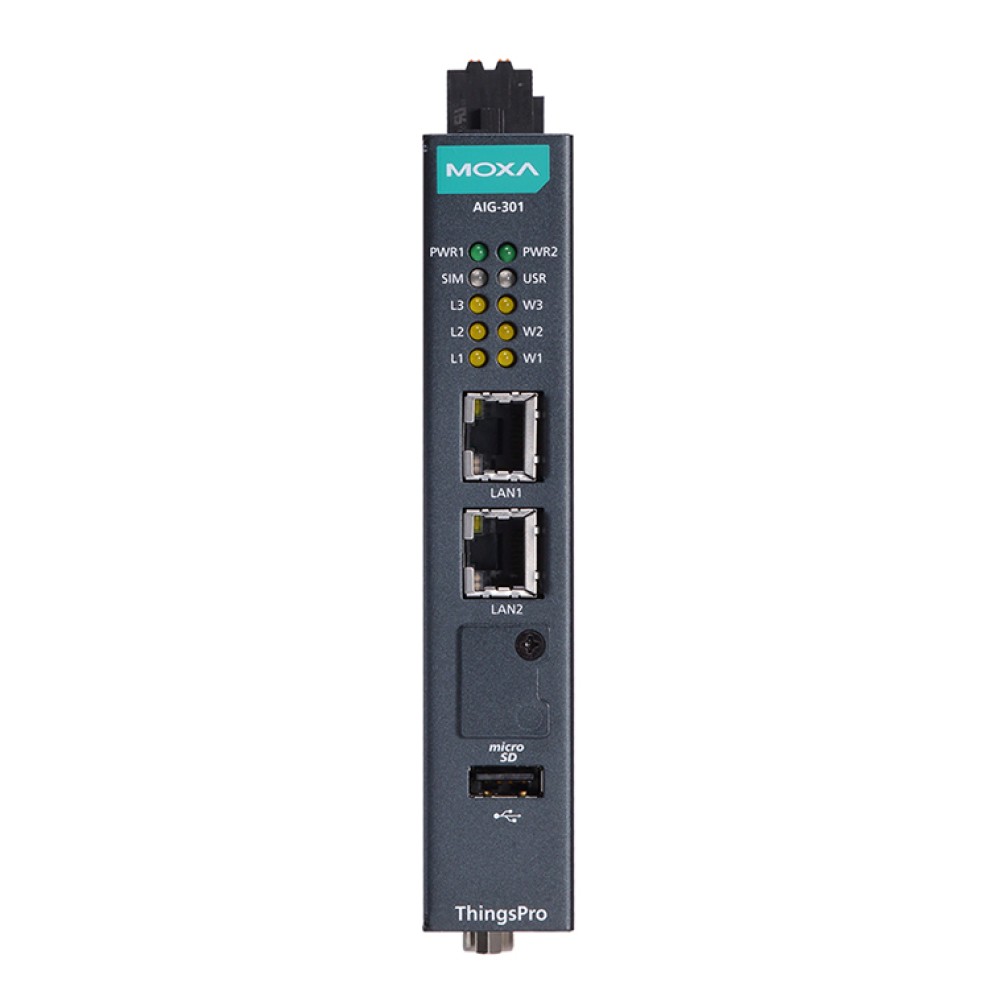

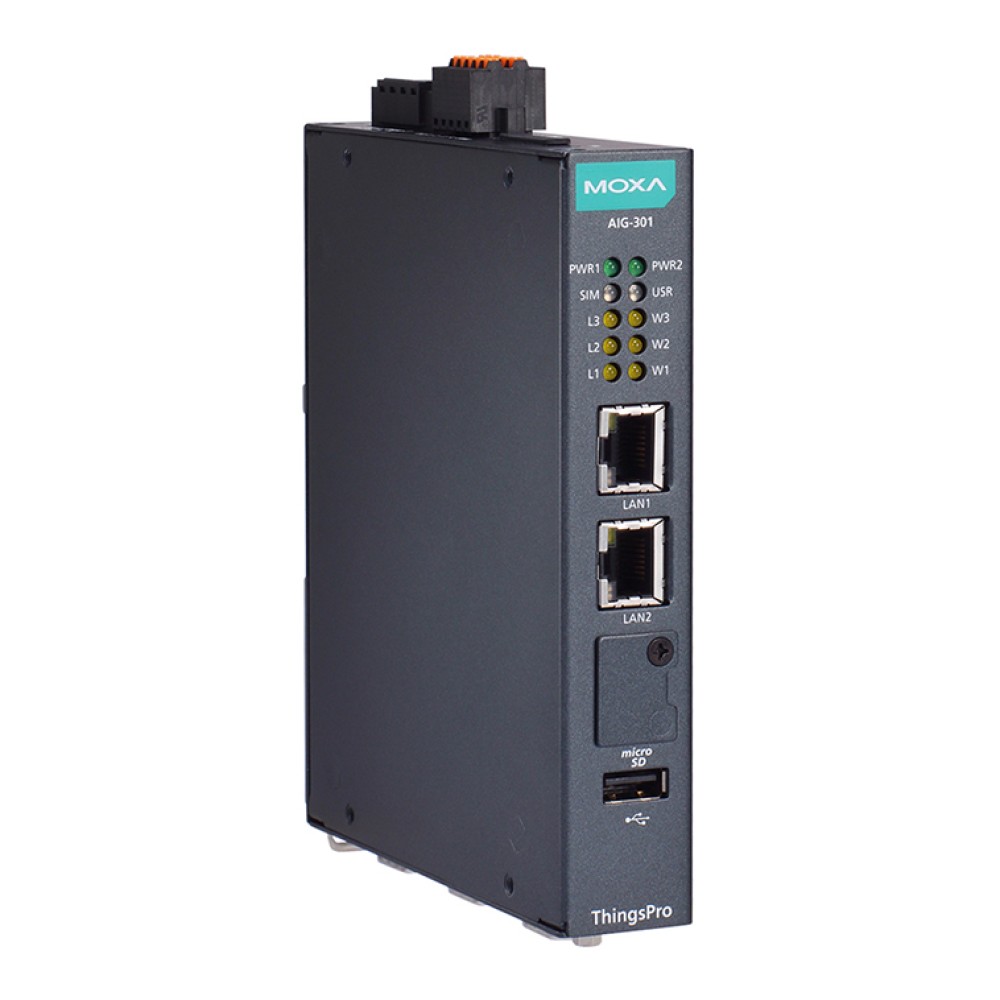

AIG-301-T-AZU-LX

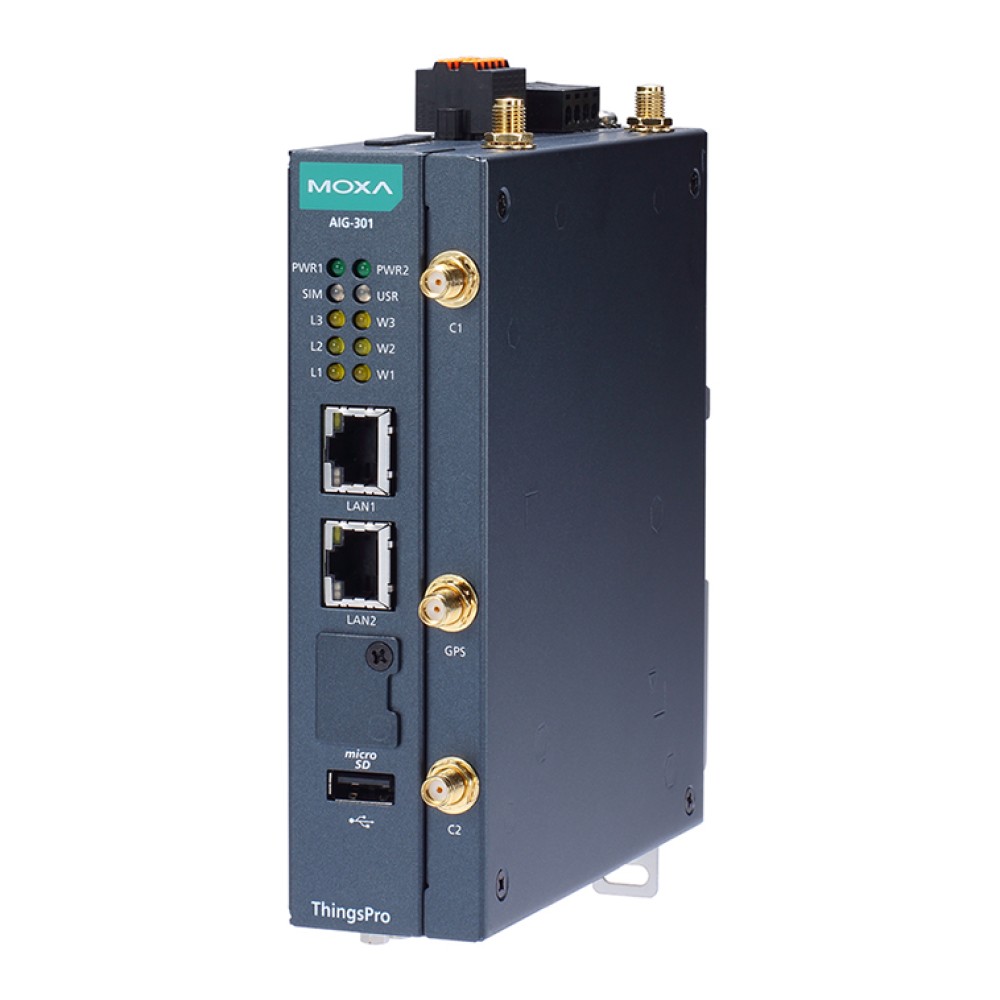

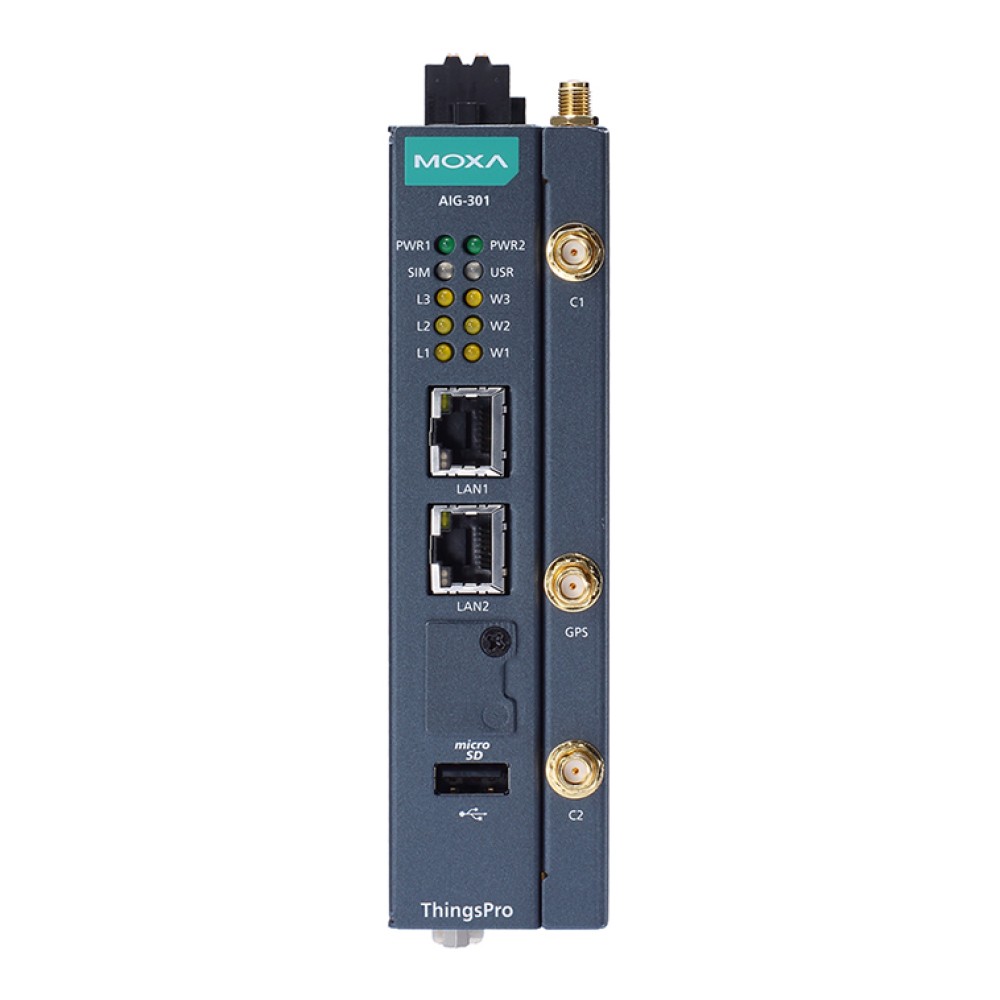

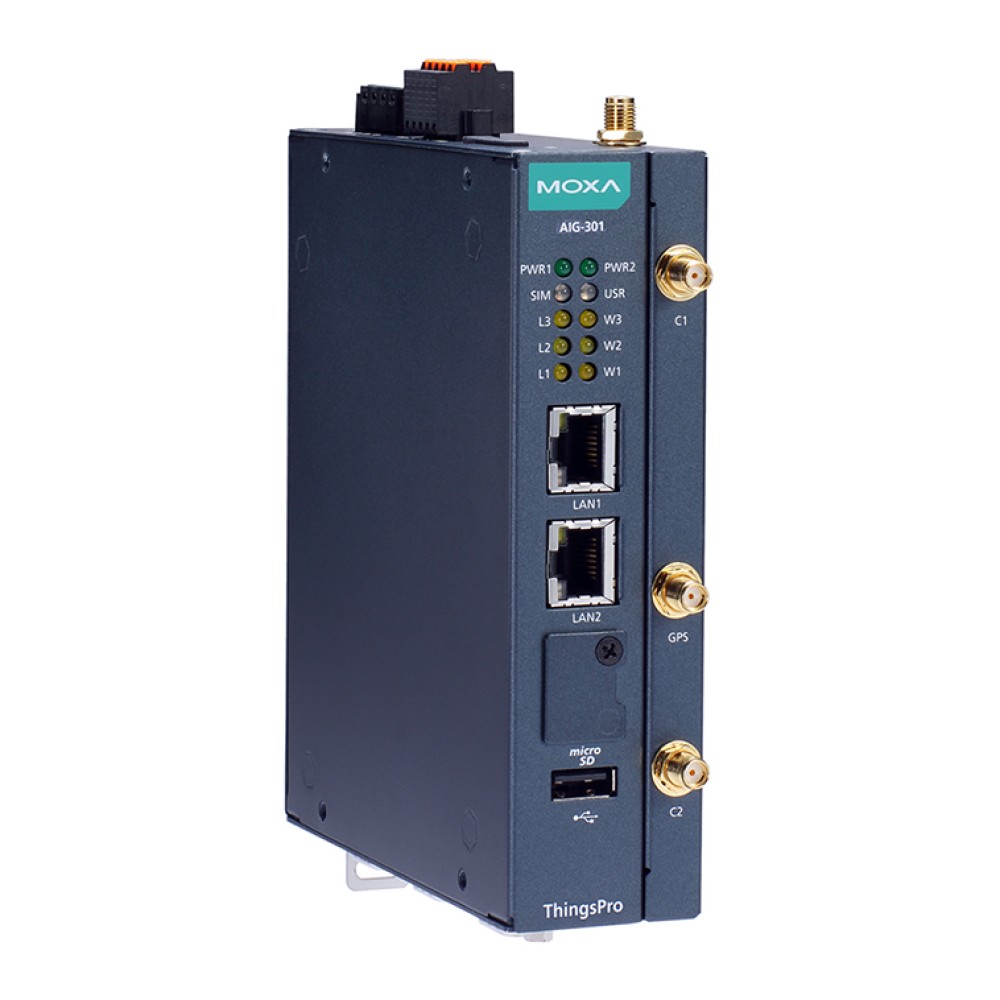

AIG-301 US, EU, AP, CN モデル
サイズ (単位=mm（inch）)
AIG-301-T-AZU-LX
AIG-301 US, EU, AP, CN モデル
| AIG-301-US-AZU-LX | CPU：1GHz デュアルコア RAM：2GB ストレージ：16GB TPM：内蔵 mPCIeスロット1 LTEモジュール：米国地域LTE モジュール プリインストール mPCIeスロット2 Wi-Fiモジュール：予約済み 動作温度：-20 ～ 70℃ |
|---|
オプショナルアクセサリ (別売り)
| 電源配線 | |
| CBL-PJTB-10 | ノンクロッキングバレルプラグと裸線ケーブルの接続 |
|---|---|
| Mini DB9F-to-TB | DB9 メス- ターミナルブロックコネクタ |
| ケーブル | |
| CBL-F9DPF1x4-BK-100 | コンソールケーブル (4ピンコネクタ) 1m |
| Wi-Fi 無線モジュール | |
| UC-8200-WLAN22-AC | UC-8200 V2.0 以降のWi-Fiモジュール用ワイヤレスパッケージ ネジ2個 スペーサー2個 ヒートシンク1個 パッド1個 |
| アンテナ | |
| ANT-LTEUS-ASM-01 | GSM/GPRS/EDGE/UMTS/HSPA/LTE 1dBi 無指向性ラバーダックアンテナ |
| ANT-LTE-ASM-04 BK | 704～960/1710～2620MHz LTE 用無指向性スティックアンテナ 4.5dBi |
| ANT-LTE-OSM-03-3m BK | 700-2700MHz マルチバンドアンテナ 2G、3G、4G アプリケーション用設計 ケーブル3m |
| ANT-LTE-ASM-05 BK | 704-960/1710-2620 MHz LTE スティックアンテナ 5 dBi |
| ANT-LTE-OSM-06-3m BK MIMO | 700-2700/2400-2500/5150-5850MHz の周波数に対応したネジ止め式オプションマルチバンドアンテナ |
| ANT-WDB-ARM-0202 | 2dB (i 2.4GHz) または 2dB (i 5GHz) RP-SMA (オス) デュアルバンド 全方位型アンテナ |
| ANT-GPS-OSM-03-3m BK | 3 dB (i 1575.42MHz) SMA (オス) 無指向性磁気ベースパッシブ GPSアンテナ ケーブル3m |
| ANT-GPS-CSM-03-3m | 3 dB (i 1575.42MHz) SMA (オス) 指向性パッシブ GPSアンテナ ケーブル3m |
| ANT-GPS-OSM-05-3M | 26 dB (i 1575.42MHz) SMA (オス) 無指向性アクティブ GPSアンテナ ケーブル3m |
| 壁面取付用キット | |
| UC-8200-WLAN22-AC | UC-8200 用ウォールマウントキット (M3ネジ4本付) |
