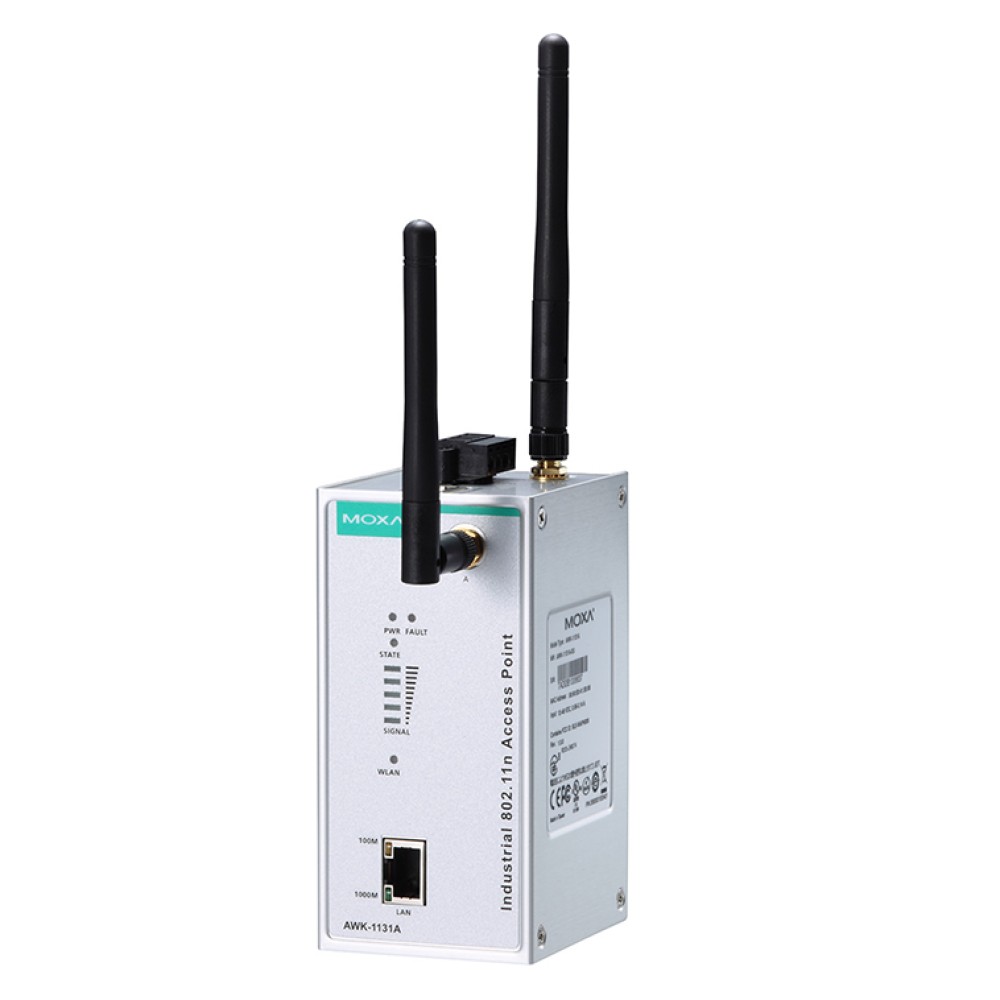

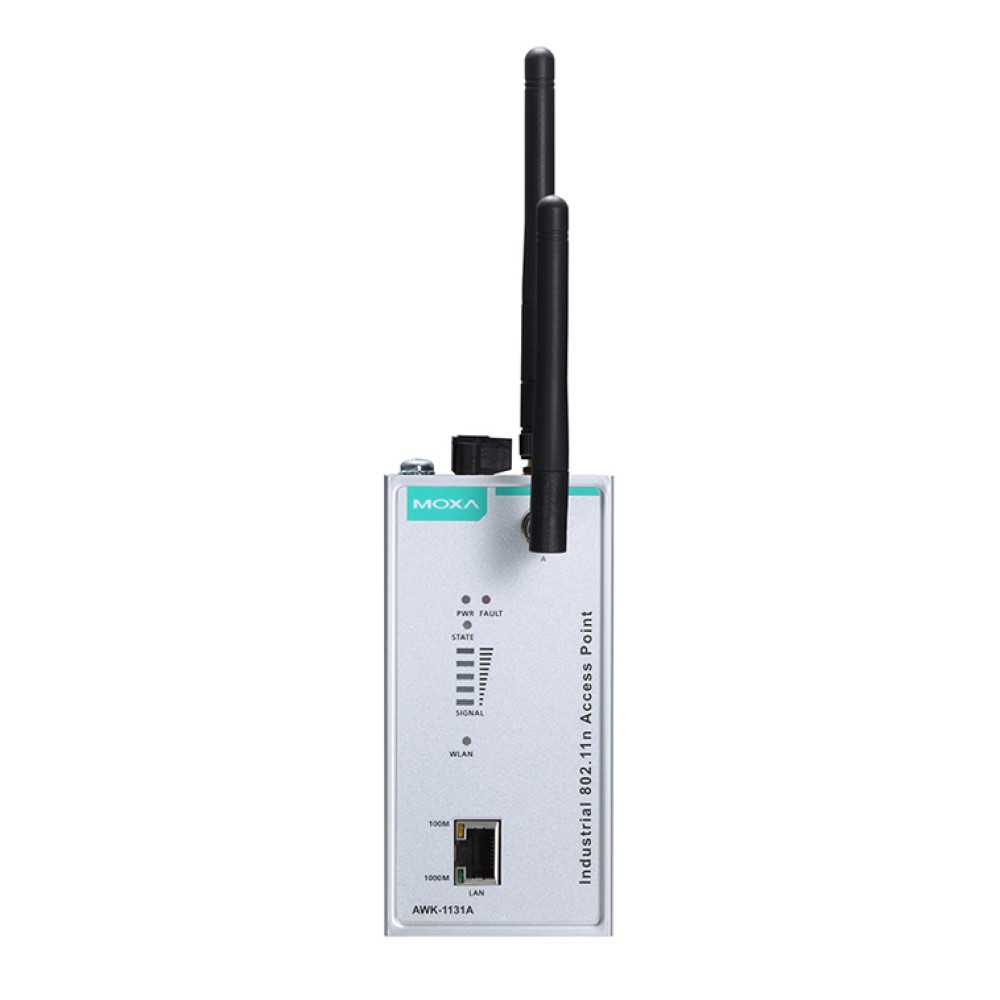

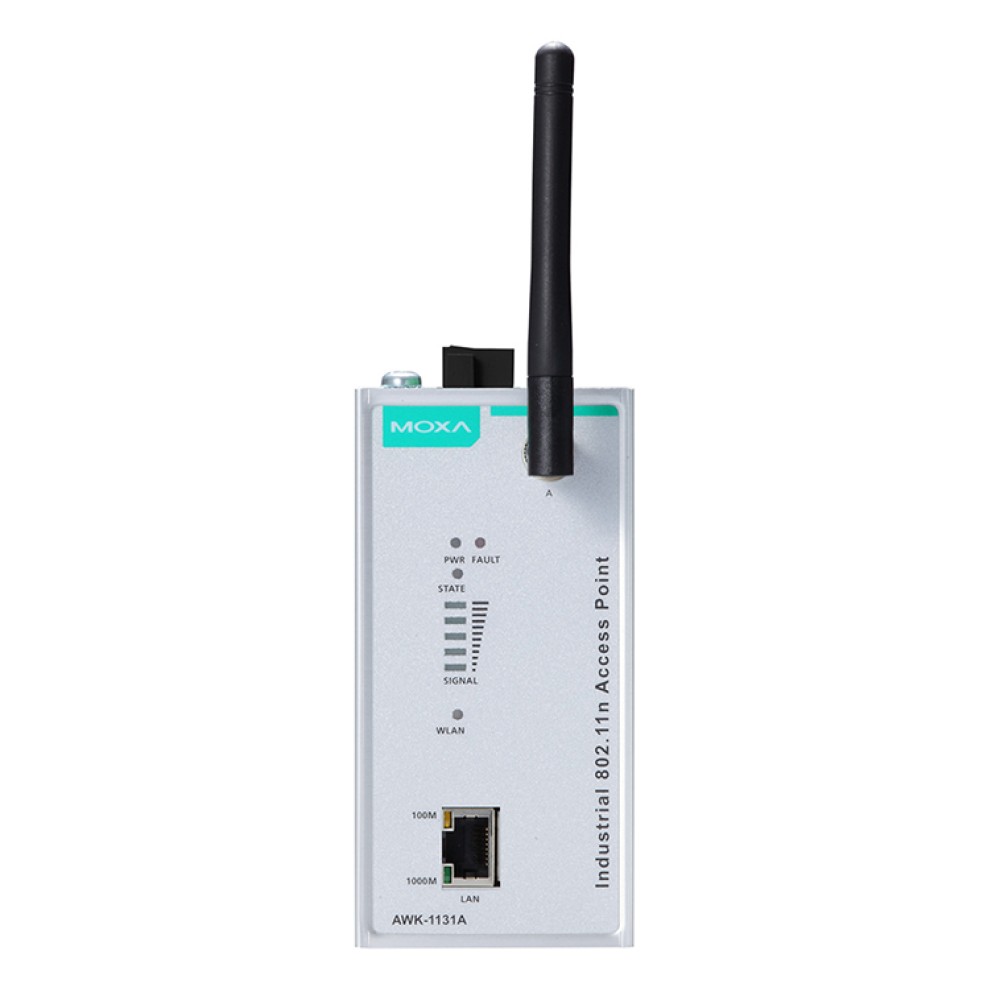

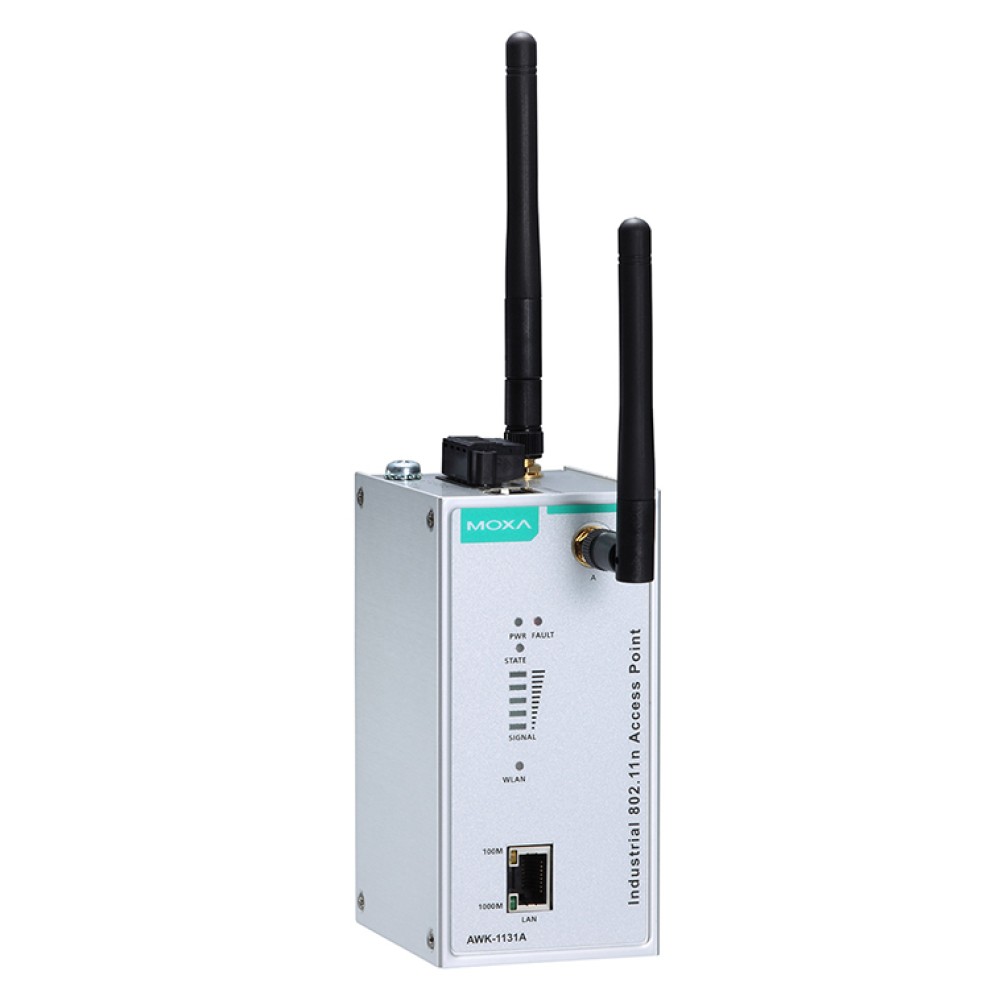

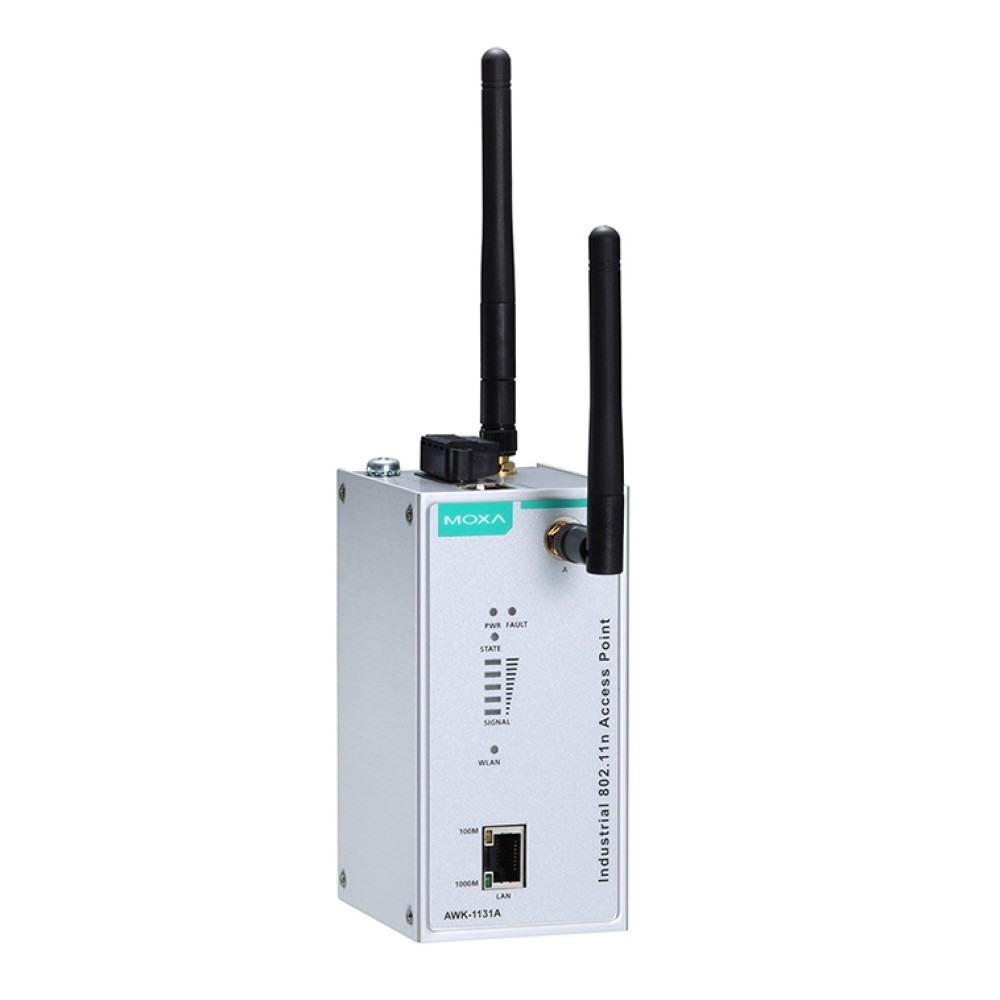

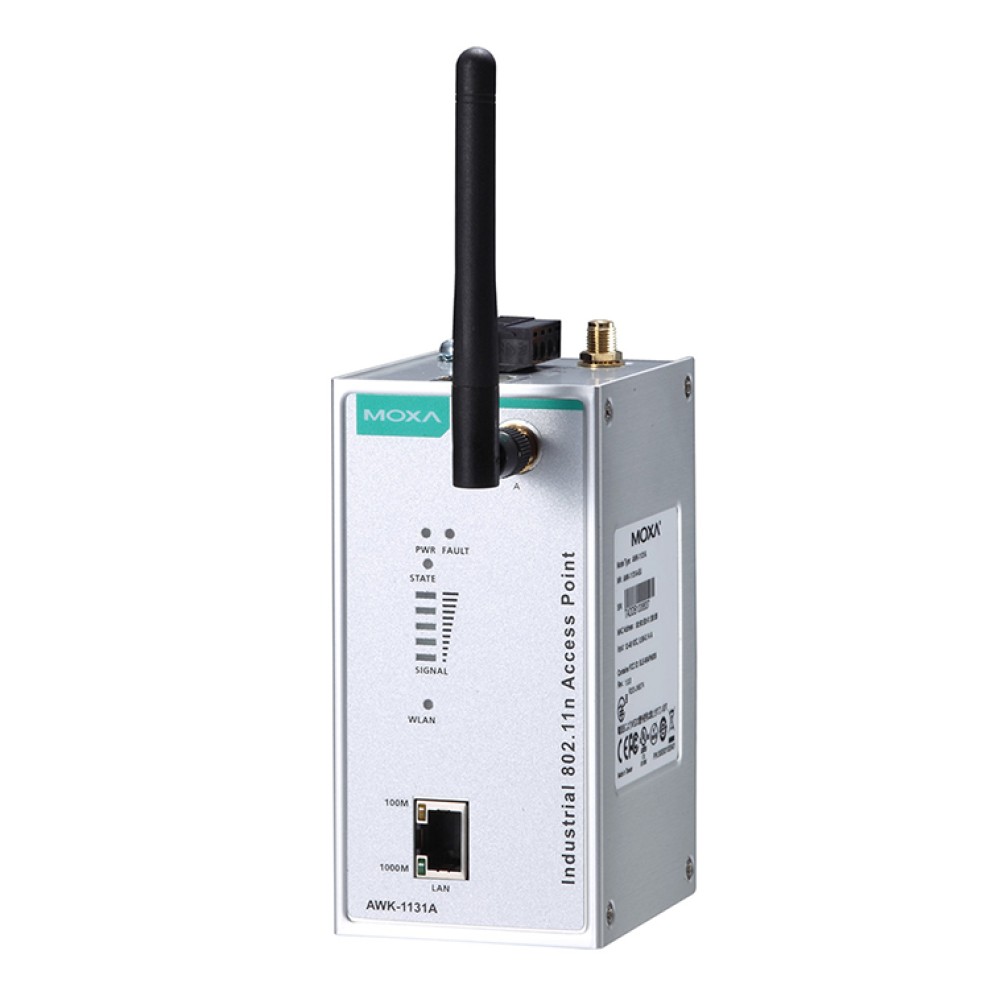

AWK-1131A-JP
産業用 IEEE 802.11n ワイヤレスAP/クライアント
主な製品特長
- IEEE 802.11a/b/g/n準拠
- 最大300 Mbpsデータレート
- MIMO技術によるデータスループットおよび距離の増大
- クライアントベースのTurbo Roamingサポート
- 1ギガビットイーサネットLANポート
- 高レベルのノイズ回避保護
- 802.11DFS(ダイナミック周波数選択)サポート(対応予定)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
AWK-1131A産業用ワイヤレスAP/クライアントは、最大300Mbpsのデータレートを提供するIEEE802.11n技術をサポートする高速データ伝送スピードのニーズを満たしています。AWK-1131Aは、動作温度、電源入力電圧、サージ、ESD静電気および振動を網羅する産業規格および承認に準拠しています。また、2つのデュアル冗長DC電源入力は電源の信頼性を高めます。AWK-1131Aは、2.4または5 GHz帯のどちらかでの動作および既存の802.11a/b/gとの下位互換性があるため、将来を見越したワイヤレス投資に対する導入が可能です。
より高いデータレートおよびチャネル機能
- 最大300 Mbpsのデータレートのハイスピードワイヤレス接続性
- MIMO技術による複数のデータストリームの送信および受信機能の向上
- チャネルボンディング技術によりチャネル幅の増大
- DFSを備えたワイヤレス通信システムを構築するために柔軟性のあるチャネル選択をサポート(対応予定)
産業グレードアプリケーションに必要な仕様
- 冗長DC電源入力
- 高いノイズレベルに対する強化された保護技術を使用した設計
- IP30保護等級のコンパクトサイズのアルミ筐体
WLANインターフェース | |
規格 | IEEE 802.11a/b/gワイヤレスLAN IEEE 802.11i ワイヤレスセキュリティ IEEE 802.3 10BaseT IEEE 802.3u 100BaseTX IEEE 802.3ab 1000BaseT |
---|---|
スペクトラム拡散変調 |
|
運用チャネル (中心周波数) | US : 2.412~2.462GHz(11チャネル) 5.180~5.240GHz(4チャネル) 5.260~5.320 (4チャネル) 5.500~5.700 GHz (8チャネル - 除5.600~5.640 GHz) 5.745~5.825 GHz (5チャネル) EU : 2.412~2.472GHz(13チャネル) 5.180~5.240GHz(4チャネル) 5.260~5.320 (4チャネル) 5.500~5.700 GHz (11 チャネル) JP : 2.412~2.484 GHz (14チャネル、DSSS) 5.180~5.240 (4チャネル) 5.260~5.320 (4チャネル) 5.500~5.700 GHz (11チャネル) |
セキュリティ |
|
送信レート | 802.11b:1、2、5.5、11Mbps 802.11a/g:6、9、12、18、24、36、48、54Mbps 802.11n:6.5~300 Mbps(マルチプルレートサポート) |
TX送信電力 (アンテナポートあたり) | 802.11b: Typ. 26±1.5 dBm @ 1 Mbps, Typ. 26±1.5 dBm @ 2 Mbps Typ. 26±1.5 dBm @ 5.5 Mbps, Typ. 25±1.5 dBm @ 11 Mbps 802.11g: Typ. 23±1.5 dBm @ 6 to 24 Mbps, Typ. 22±1.5 dBm @ 36 Mbps Typ. 20±1.5 dBm @ 48 Mbps, Typ. 19±1.5 dBm @ 54 Mbps 802.11n (2.4 GHz): Typ. 23±1.5 dBm @ MCS0/8 20 MHz, Typ. 18±1.5 dBm @ MCS7/15 20 MHz Typ. 23±1.5 dBm @ MCS0/8 40 MHz, Typ. 17±1.5 dBm @ MCS7/15 40 MHz 802.11a: Typ. 23±1.5 dBm @ 6 to 24 Mbps, Typ. 21±1.5 dBm @ 36 Mbps Typ. 20±1.5 dBm @ 48 Mbps,Typ. 18±1.5 dBm @ 54 Mbps 802.11n (5 GHz): Typ. 23±1.5 dBm @ MCS0/8 20 MHz, Typ. 18±1.5 dBm @ MCS7/15 20 MHz Typ. 23±1.5 dBm @ MCS0/8 40 MHz, Typ. 18±1.5 dBm @ MCS7/15 40 MHz |
RX 感度 | 802.11b: -93 dBm @ 1 Mbps, -93 dBm @ 2 Mbps -93 dBm @ 5.5 Mbps, -88 dBm @ 11 Mbps 802.11g: -88 dBm @ 6 Mbps, -86 dBm @ 9 Mbps -85 dBm @ 12 Mbps, -85 dBm @ 18 Mbps -85 dBm @ 24 Mbps, -82 dBm @ 36 Mbps -78 dBm @ 48 Mbps, -74 dBm @ 54 Mbps 802.11n (2.4 GHz): -70 dBm @ MCS7 20 MHz, -69 dBm @ MCS15 20 MHz -67 dBm @ MCS7 40 MHz, -67 dBm @ MCS15 40 MHz 802.11a: -90 dBm @ 6 Mbps, -88 dBm @ 9 Mbps -88 dBm @ 12 Mbps, -85 dBm @ 18 Mbps -81 dBm @ 24 Mbps, -78 dBm @ 36 Mbps -74 dBm @ 48 Mbps, -72 dBm @ 54 Mbps 802.11n (5 GHz): -69 dBm @ MCS7 20 MHz, -71 dBm @ MCS15 20 MHz -63 dBm @ MCS7 40 MHz, -68 dBm @ MCS15 40 MHz |
プロトコルサポート | |
一般的なプロトコル | Proxy ARP、DNS、HTTP、HTTPS、IP、ICMP、SNTP、TCP、UDP、RADIUS、SNMP、DHCP、LLDP |
APのみのプロトコル | ARP、BOOTP、DHCP |
インターフェース | |
デフォルトアンテナ | 2デュアルバンドオムニ指向性アンテナ、2 dBi RP-SMA (M) |
外部アンテナ用コネクタ | RP-SMA (F) |
LANポート | 1、RJ45、10/100/1000BaseT(X) オートネゴシエーションスピード、F/HデュープレックスモードおよびオートMDI/MDI-X接続 |
コンソールポート | RS-232C (RJ45タイプ) |
リセット | 有 |
LED表示 | PWR、FAULT、STATE、SIGNAL、無線LAN、10/100/1000(RJ45ポート) |
メカニカル | |
筐体 | メタル、IP30保護等級 |
サイズ | 58 × 115 x 70 mm |
設置 | DINレールマウンティング(標準)、ウォールマウンティング(オプション) |
環境 | |
動作温度 | 標準モデル: 0~60°C ワイド温度モデル: -40~75°C |
保管温度 | -40~85℃ |
相対湿度 | 5%~95%(結露なきこと) |
電源 | |
入力電圧 | 12~48 VDC、冗長デュアルDC電源入力 |
コネクタ | 4ピンリムーバルターミナルブロック |
電力消費量 | 6.96 W |
逆極性保護 | 有 |
規格および認証 | |
Safety安全 | UL 60950-1、EN 60950-1 |
EMC | EN 55032/24 |
EMI | CISPR 32、FCC Part 15B Class B |
EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV IEC 61000-4-6 CS: 3 V IEC 61000-4-8 |
ラジオ | EN 301 489-1/17、EN 300 328、EN 301 893、TELEC、FCC ID SLE-WAPN008、KC、RCM |
Note | 詳細は、Moxaの最新のwebサイトをご覧ください |
平均故障間隔 (MTBF:mean time between failures) | |
時間 | 749,476時間 |
保証 | |
保証期間 | 5年 |
詳細 | MOXA社 製品保証方針 |
![サイズ](/storage/AWK-1131A_img_02.jpg)
![外観図](/storage/AWK-1131A_img_03.jpg)
AWK-1131A-JP | 802.11a/b/g/n アクセスポイント RJ45/RP-SAM JPバンド 動作温度:0~60℃ |
---|
AWK-1131Aシリーズ 製品一覧
AWK-1131A-EU | 産業用 IEEE 802.11n ワイヤレスAP/クライアント,EUバンド,0~60℃動作温度 |
AWK-1131A-EU-T | 産業用 IEEE 802.11n ワイヤレスAP/クライアント,EUバンド,-40~75℃動作温度 |
AWK-1131A-JP | 産業用 IEEE 802.11n ワイヤレスAP/クライアント |
AWK-1131A-JP-T | 産業用 IEEE 802.11n ワイヤレスAP/クライアント |
AWK-1131A-US | 産業用 IEEE 802.11n ワイヤレスAP/クライアント,USバンド, 0~60℃動作温度 |
AWK-1131A-US-T | 産業用 IEEE 802.11n ワイヤレスAP/クライアント,USバンド,-40~75℃動作温度 |
