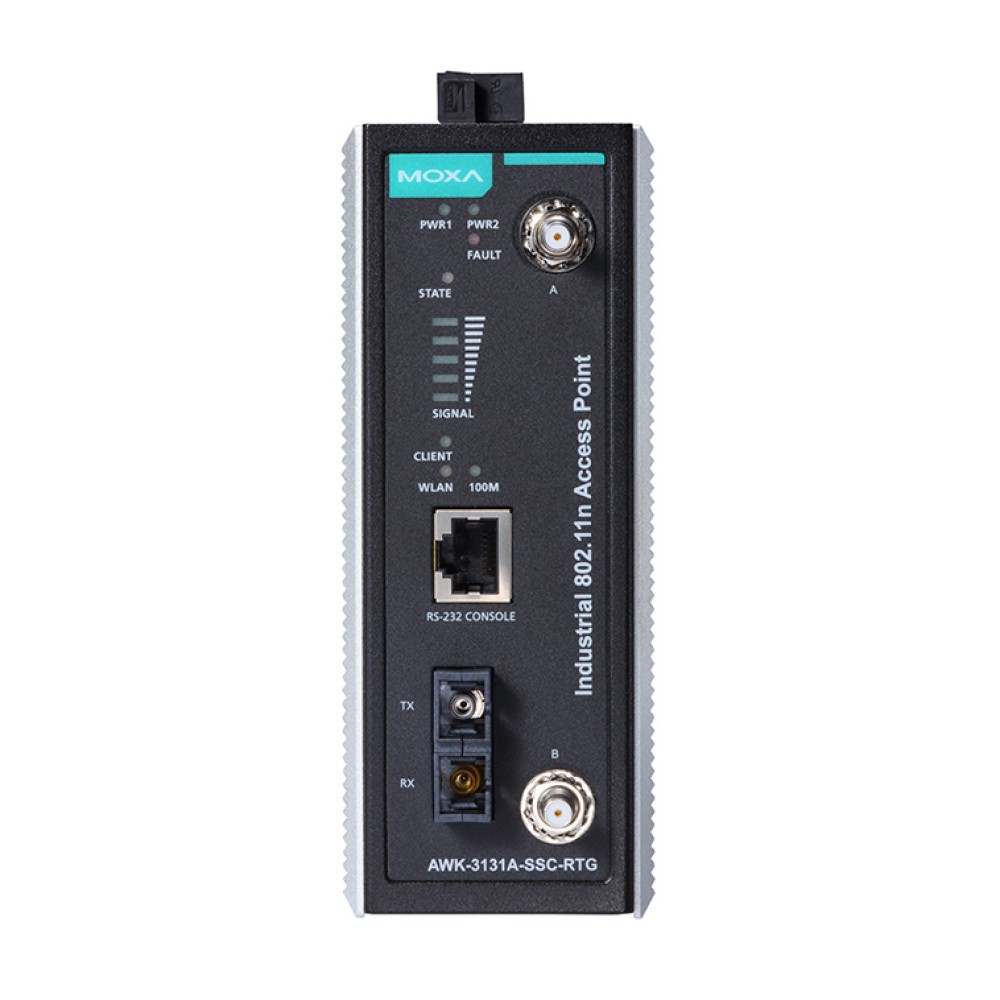

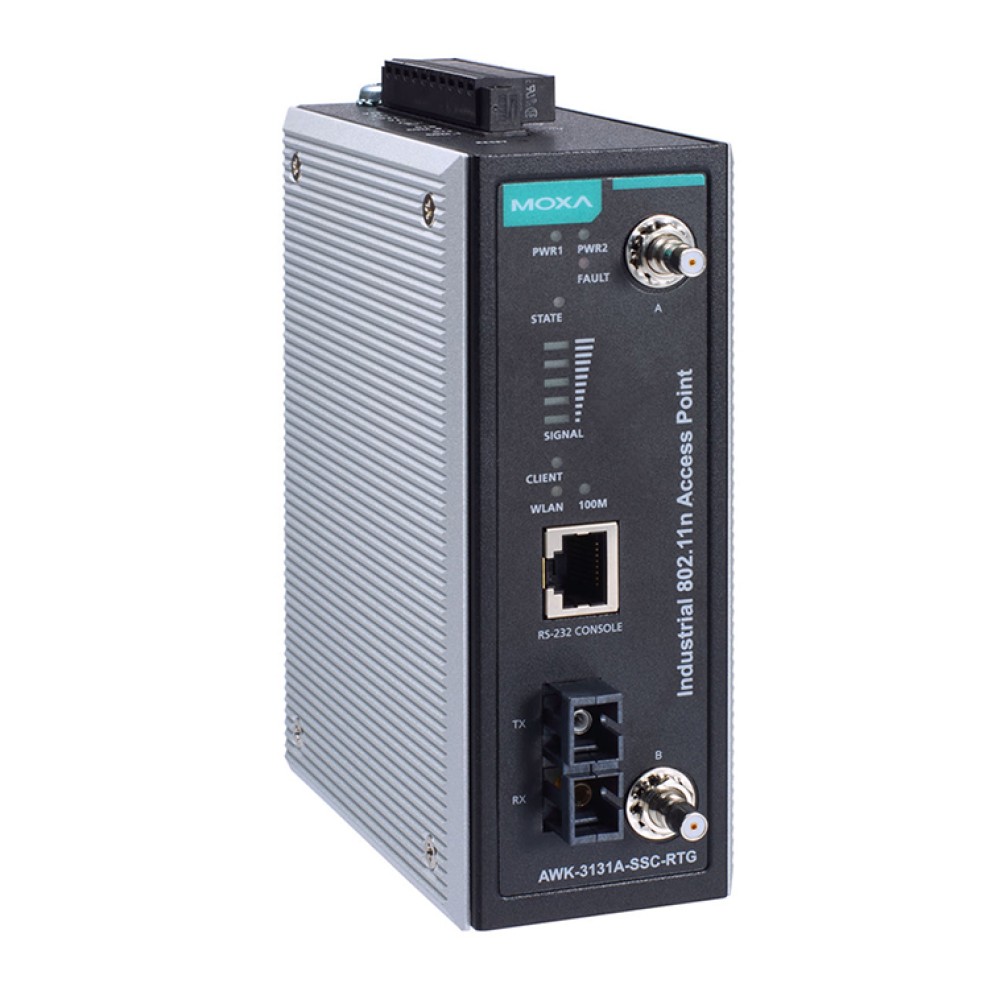

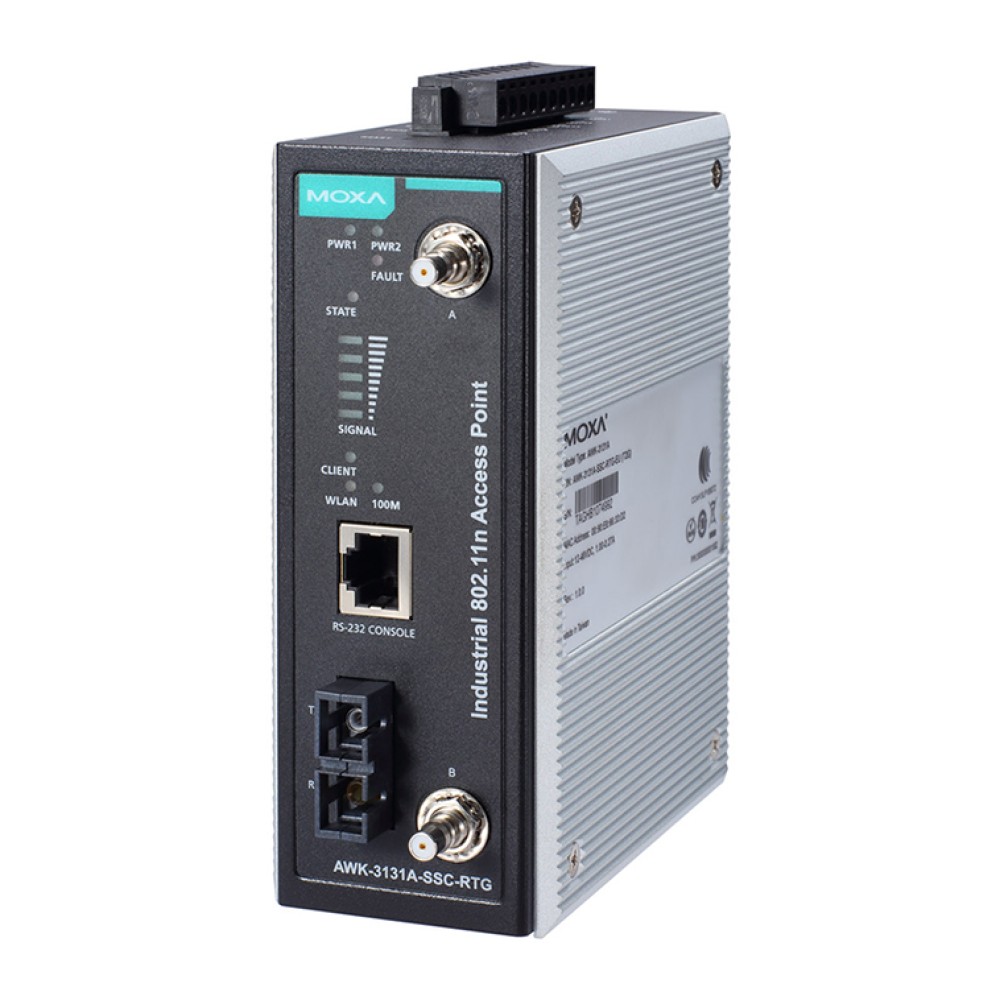

AWK-3131A-SSC-RTG-US-T

鉄道オンボード屋内用シングルRadio 802.11n AP/クライアント,IP30保護等級

主な製品特長

IEEE 802.11a/b/g/n準拠
M12防振コネクタ
SC光ファイバーコネクタ
ネットワークトラフィックを効率化するQoS(WMM)およびVLAN
コントローラーベースのTurbo Roaming(50ミリ秒未満) （1）
すべてがEN 50155必須テスト項目に準拠（2）
-40～75℃の環境に対応したワイド温度モデル

ここに示されているTurbo Roamingリカバリタイムは、最適化された条件、干渉のない 20 MHz RFチャネルで構成されたAP間、WPA2-PSKセキュリティ、およびデフォルトのTurbo Roamingパラメータにおいて文書化されたテスト結果の平均です。クライアントは、100 Kbpsのトラフィック負荷での3チャネルローミングで構成されています。他の条件もローミングパフォーマンスに影響する場合があります。Turbo Roamingのパラメータ設定の詳細については、製品のマニュアルを参照してください。
この製品は、EN 50155規格で定義されている鉄道車両アプリケーションに適しています。より詳細な情報については、こちらをご参照下さい：https://www.moxa.com/Moxa/media/Products/document/EN_50155_Compliance.pdf (PDF/英語)

FCC

カテゴリー

シリーズ

AWK-3131A-RTGシリーズ製品一覧

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番
シリーズ
FAQ

AWK-3131A-RTG 2-in-1産業用AP/クライアントデバイスは、列車と地上間通信のために特別に設計され、列車スピードが120 km/hに達した場合でも確実に機能します。AWK-3131A-RTGは、動作温度、電源入力電圧、サージ、ESD、および振動をカバーするEN 50155仕様の一部に準拠しているため、さまざまな産業用アプリケーションに最適です。AWK-3131A-RTGは、DINレールマウンティングまたは配電ボックス収容のいずれか、ワイド動作温度範囲、LEDインジケータ付IP30保護等級ハウジングによるインストレーションが容易であるため、あらゆる鉄道車両アプリケーションに便利で信頼性の高いソリューションを提供します。

高度なセキュリティ

64ビットおよび128ビットWEP(Wired Equivalent Privacy)
SSIDブロードキャストのEnable/disable
WPA/WPA2(Wi-Fi Protected Access)および802.11iサポート
IEEE802.1X/RADIUSサポート
アクセスコントロールのための強力なフィルタ

列車と地上間アプリケーションのための設計

クライアントベースのTurbo Roamingハンドオーバータイム＜150ミリ秒 @ 3チャネル w/WPA2
コントローラーベースのTurbo Roamingハンドオーバータイム(WAC-1001またはWAC-2004で使用する場合にのみ利用可能)＜50ミリ秒 @ 3チャネル w/WPA2
異なるインストレーション構造とアンテナタイプに対応した複数のローミングパラメータ

WLAN インターフェース

WLAN規格

802.11a/b/g/n
802.11i ワイヤレスセキュリティ

変調タイプ

DSSS
OFDM
802.11b：CCK @ 11/5.5 Mbps
802.11b：DQPSK @ 2 Mbps
802.11b：DBPSK @ 1 Mbps
802.11a/g：64QAM @ 54/48 Mbps
802.11a/g：16QAM @ 36/24 Mbps
802.11a/g：QPSK @ 18/12 Mbps
802.11a/g：BPSK @ 9/6 Mbps
802.11n：64QAM @ 300 Mbps to BPSK @ 6.5 Mbps

US周波数帯 (20 MHz動作チャネル)

2.412 to 2.462 GHz (11 channels)
5.180 to 5.240 GHz (4 channels)
5.260 to 5.320 GHz (4 channels) ※
5.500 to 5.700 GHz (8 channels) 5.600～5.640 GHz除 ※
5.745 to 5.825 GHz (5 channels)

EU周波数帯 (20 MHz動作チャネル)

2.412 to 2.472 GHz (13 channels)
5.180 to 5.240 GHz (4 channels)
5.260 to 5.320 GHz (4 channels) ※
5.500 to 5.700 GHz (11 channels) ※

JP周波数帯 (20 MHz動作チャネル)

2.412 to 2.484 GHz (14 channels)
5.180 to 5.240 GHz (4 channels)
5.260 to 5.320 GHz (4 channels) ※
5.500 to 5.700 GHz (11 channels) ※

Note

DFS(Dynamic Frequency Selection)チャネルのサポート：APモードでは、レーダ信号が検出されると、デバイスは自動的に別のチャネルに切り替わります。しかし、規制によると、チャネルを切り替えた後、サービスを開始する前に60秒の可用性チェック期間が必要です。

ワイヤレスセキュリティ

SSIDブロードキャストenable/disable
WEP暗号化 (64-bitおよび128-bit)
WPA/WPA2-Personal
WPA/WPA2-Enterprise (IEEE 802.1X/RADIUS, TKIP, AES)

送信レート

802.11b：1～11 Mbps
802.11a/g：6～54 Mbps
802.11n：6.5～300 Mbps

送信出力 802.11a

23±1.5 dBm @ 6～24 Mbps
21±1.5 dBm @ 36 Mbps
20±1.5 dBm @ 48 Mbps
18±1.5 dBm @ 54 Mbps

送信出力 802.11n (5 GHz)

23±1.5 dBm @ MCS0 20 MHz
20±1.5 dBm @ MCS1 20 MHz
20±1.5 dBm @ MCS2 20 MHz
20±1.5 dBm @ MCS3 20 MHz
19±1.5 dBm @ MCS4 20 MHz
18±1.5 dBm @ MCS5 20 MHz
18±1.5 dBm @ MCS6 20 MHz
18±1.5 dBm @ MCS7 20 MHz
23±1.5 dBm @ MCS8 20 MHz
20±1.5 dBm @ MCS9 20 MHz
20±1.5 dBm @ MCS10 20 MHz
20±1.5 dBm @ MCS11 20 MHz
19±1.5 dBm @ MCS12 20 MHz
19±1.5 dBm @ MCS13 20 MHz
18±1.5 dBm @ MCS14 20 MHz
18±1.5 dBm @ MCS15 20 MHz
23±1.5 dBm @ MCS0 40 MHz
20±1.5 dBm @ MCS1 40 MHz
20±1.5 dBm @ MCS2 40 MHz
20±1.5 dBm @ MCS3 40 MHz
19±1.5 dBm @ MCS4 40 MHz
18±1.5 dBm @ MCS5 40 MHz
18±1.5 dBm @ MCS6 40 MHz
18±1.5 dBm @ MCS7 40 MHz
23±1.5 dBm @ MCS8 40 MHz
20±1.5 dBm @ MCS9 40 MHz
20±1.5 dBm @ MCS10 40 MHz
20±1.5 dBm @ MCS11 40 MHz
19±1.5 dBm @ MCS12 40 MHz
19±1.5 dBm @ MCS13 40 MHz
18±1.5 dBm @ MCS14 40 MHz
18±1.5 dBm @ MCS15 40 MHz

送信出力 802.11b

26±1.5 dBm @ 1 Mbps
26±1.5 dBm @ 2 Mbps
26±1.5 dBm @ 5.5 Mbps
25±1.5 dBm @ 11 Mbps

送信出力 802.11g

23±1.5 dBm @ 6 to 24 Mbps
21±1.5 dBm @ 36 Mbps
19±1.5 dBm @ 48 Mbps
18±1.5 dBm @ 54 Mbps

送信出力 802.11n (2.4 GHz)

23±1.5 dBm @ MCS0 20 MHz
21±1.5 dBm @ MCS1 20 MHz
21±1.5 dBm @ MCS2 20 MHz
21±1.5 dBm @ MCS3 20 MHz
20±1.5 dBm @ MCS4 20 MHz
19±1.5 dBm @ MCS5 20 MHz
18±1.5 dBm @ MCS6 20 MHz
18±1.5 dBm @ MCS7 20 MHz
23±1.5 dBm @ MCS8 20 MHz
21±1.5 dBm @ MCS9 20 MHz
21±1.5 dBm @ MCS10 20 MHz
21±1.5 dBm @ MCS11 20 MHz
20±1.5 dBm @ MCS12 20 MHz
19±1.5 dBm @ MCS13 20 MHz
18±1.5 dBm @ MCS14 20 MHz
18±1.5 dBm @ MCS15 20 MHz
23±1.5 dBm @ MCS0 40 MHz
20±1.5 dBm @ MCS1 40 MHz
20±1.5 dBm @ MCS2 40 MHz
20±1.5 dBm @ MCS3 40 MHz
19±1.5 dBm @ MCS4 40 MHz
19±1.5 dBm @ MCS5 40 MHz
18±1.5 dBm @ MCS6 40 MHz
17±1.5 dBm @ MCS7 40 MHz
23±1.5 dBm @ MCS8 40 MHz
20±1.5 dBm @ MCS9 40 MHz
20±1.5 dBm @ MCS10 40 MHz
20±1.5 dBm @ MCS11 40 MHz
20±1.5 dBm @ MCS12 40 MHz
19±1.5 dBm @ MCS13 40 MHz
18±1.5 dBm @ MCS14 40 MHz
17±1.5 dBm @ MCS15 40 MHz

受信感度 802.11a (5.680 GHzで測定)

Typ. -90 @ 6 Mbps
Typ. -88 @ 9 Mbps
Typ. -88 @ 12 Mbps
Typ. -85 @ 18 Mbps
Typ. -81 @ 24 Mbps
Typ. -78 @ 36 Mbps
Typ. -74 @ 48 Mbps
Typ. -74 @ 54 Mbps

チャネル153と161の受信機感度パフォーマンス制限により、重要なアプリケーションでこれらのチャネルを使用しないことをお勧めします。

受信感度 802.11n (5 GHz； 5.680 GHzで測定)

Typ. -88 dBm @ MCS0 20 MHz
Typ. -85 dBm @ MCS1 20 MHz
Typ. -82 dBm @ MCS2 20 MHz
Typ. -79 dBm @ MCS3 20 MHz
Typ. -76 dBm @ MCS4 20 MHz
Typ. -71 dBm @ MCS5 20 MHz
Typ. -70 dBm @ MCS6 20 MHz
Typ. -69 dBm @ MCS7 20 MHz
Typ. -95 dBm @ MCS8 20 MHz
Typ. -91 dBm @ MCS9 20 MHz
Typ. -87 dBm @ MCS10 20 MHz
Typ. -80 dBm @ MCS11 20 MHz
Typ. -78 dBm @ MCS12 20 MHz
Typ. -74 dBm @ MCS13 20 MHz
Typ. -72 dBm @ MCS14 20 MHz
Typ. -71 dBm @ MCS15 20 MHz
Typ. -84 dBm @ MCS0 40 MHz
Typ. -81 dBm @ MCS1 40 MHz
Typ. -77 dBm @ MCS2 40 MHz
Typ. -75 dBm @ MCS3 40 MHz
Typ. -71 dBm @ MCS4 40 MHz
Typ. -67 dBm @ MCS5 40 MHz
Typ. -64 dBm @ MCS6 40 MHz
Typ. -63 dBm @ MCS7 40 MHz
Typ. -90 dBm @ MCS8 40 MHz
Typ. -85 dBm @ MCS9 40 MHz
Typ. -82 dBm @ MCS10 40 MHz
Typ. -81 dBm @ MCS11 40 MHz
Typ. -77 dBm @ MCS12 40 MHz
Typ. -73 dBm @ MCS13 40 MHz
Typ. -71 dBm @ MCS14 40 MHz
Typ. -68 dBm @ MCS15 40 MHz

チャネル153と161の受信機感度パフォーマンス制限により、重要なアプリケーションでこれらのチャネルを使用しないことをお勧めします。

受信感度 802.11b (2.437 GHzで測定)

Typ. -93 dBm @ 1 Mbps
Typ. -93 dBm @ 2 Mbps
Typ. -93 dBm @ 5.5 Mbps
Typ. -88 dBm @ 11 Mbps

受信感度 802.11g (2.437 GHzで測定)

Typ. -88 dBm @ 6 Mbps
Typ. -86 dBm @ 9 Mbps
Typ. -85 dBm @ 12 Mbps
Typ. -85 dBm @ 18 Mbps
Typ. -85 dBm @ 24 Mbps
Typ. -82 dBm @ 36 Mbps
Typ. -78 dBm @ 48 Mbps
Typ. -74 dBm @ 54 Mbps

受信感度 802.11n (2.4 GHz； 2.437 GHzで測定)

Typ. -89 dBm @ MCS0 20 MHz
Typ. -85 dBm @ MCS1 20 MHz
Typ. -85 dBm @ MCS2 20 MHz
Typ. -82 dBm @ MCS3 20 MHz
Typ. -78 dBm @ MCS4 20 MHz
Typ. -74 dBm @ MCS5 20 MHz
Typ. -72 dBm @ MCS6 20 MHz
Typ. -70 dBm @ MCS7 20 MHz
Typ. -95 dBm @ MCS8 20 MHz
Typ. -90 dBm @ MCS9 20 MHz
Typ. -87 dBm @ MCS10 20 MHz
Typ. -83 dBm @ MCS11 20 MHz
Typ. -80 dBm @ MCS12 20 MHz
Typ. -74 dBm @ MCS13 20 MHz
Typ. -71 dBm @ MCS14 20 MHz
Typ. -69 dBm @ MCS15 20 MHz
Typ. -87 dBm @ MCS0 40 MHz
Typ. -83 dBm @ MCS1 40 MHz
Typ. -83 dBm @ MCS2 40 MHz
Typ. -80 dBm @ MCS3 40 MHz
Typ. -76 dBm @ MCS4 40 MHz
Typ. -73 dBm @ MCS5 40 MHz
Typ. -69 dBm @ MCS6 40 MHz
Typ. -67 dBm @ MCS7 40 MHz
Typ. -93 dBm @ MCS8 40 MHz
Typ. -88 dBm @ MCS9 40 MHz
Typ. -85 dBm @ MCS10 40 MHz
Typ. -82 dBm @ MCS11 40 MHz
Typ. -78 dBm @ MCS12 40 MHz
Typ. -73 dBm @ MCS13 40 MHz
Typ. -69 dBm @ MCS14 40 MHz
Typ. -67 dBm @ MCS15 40 MHz

WLAN 動作モード

Access point, Client, Client-Router, Sniffer

アンテナコネクタ

QMA

イーサネットインターフェース

PoEポート(10/100/1000BaseT(X), M12 A-coded 4ピン/Fコネクタ)

1, AWK-3131A-M12-RTGのみ

規格

IEEE 802.3 10BaseT
IEEE 802.3u 100BaseT(X)
IEEE 802.3af PoE
IEEE 802.1Q VLAN Tagging

10/100/1000BaseT(X)ポート(M12 A-coded 4ピン/Fコネクタ)

1, 10/100/1000BaseT(X) オートネゴシエーションスピード, 全2重/半2重モード, オートMDI/MDI-Xコネクション(AWK-3131A-M12-RTGのみ)

1000BaseFXポート(シングルモードSCコネクタ)

1, AWK-31312A-SSC-RTGのみ

オプティカルファイバ

	100BaseFX
Wavelength	1310 nm
Max. TX	0 dBm
Min. TX	-5 dBm
RX Sensitivity	-34 dBm
Link Budget	29 dB
Typical Distance	40 km

イーサネットソフトウェア機能

マネージメント

共通：Proxy ARP, DNS, HTTP, HTTPS, IP, ICMP, SNTP, TCP, UDP, RADIUS, SNMP, DHCP
APのみ：ARP, BOOTP, DHCP, STP/RSTP(IEEE 802.1D/w)

セキュリティ

RADIUS

ファイアウォール

フィルタ

MAC/IPプロトコル/ポートベース

シリアルインターフェース

コンソールポート

RS-232C (RJ45タイプ)

LEDインターフェース

LED表示

PWR1, PWR2, PoE※, FAULT, STATE, SIGNAL, CLIENT, WLAN, LAN(AWK-3131A-M12-RTGのみ), 100M(AWK-3131A-SSC-RTGのみ)

PoEは、AWK-3131A-M12-RTGのみ使用可能

入力/出力インターフェース

デジタル入力

2
+13～+30 V state 1
+3～-30 V state 0
Max.入力電流：8 mA

アラーム接点チャネル

リレイ出力電流容量1 A @ 24 VDC

ボタン

リセットボタン

メカニカル

ハウジング

メタル

IP保護等級

IP30

サイズ

52.9 × 151.9 × 127.4 mm

重量

850 g

インストレーション

DINレールマウンティング, ウォールマウンティング(オプションキット)

電源

入力電流

AWK-3131A-M12-RTG：0.85 A @ 12 VDC, 0.22 A @ 48 VDC
AWK-3131A-SSC-RTG：1.0 A @ 12 VDC, 0.27 A @ 48 VDC

入力電圧

12～48 VDC, 冗長デュアル入力,48 VDC Power-over-Ethernet

電源コネクタ

1リムーバル 10-端子ターミナルブロック

電力消費量

AWK-3131A-M12-RTG：最大 10.5 W
AWK-3131A-SSC-RTG：最大 13 W

逆極性保護

サポート

環境

動作温度

ワイド温度モデル：-40～75℃

保管温度(パッケージ含む)

-40～85℃

相対湿度

5～95% (結露なきこと)

規格および認証

EMC

EN 61000-6-2/-6-4

EMI

CISPR 32, FCC Part 15B Class B

EMS

IEC 61000-4-2 ESD：コンタクト：8 kV；気中：15 kV
IEC 61000-4-3 RS：80 MHz～1 GHz：20 V/m
IEC 61000-4-4 EFT：電源：2 kV；信号：2 kV
IEC 61000-4-5 サージ：電源：2 kV；信号：2 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF

鉄道

EN 50155, EN 50121-4

鉄道火災保護

EN 45545-2

Radio

EN 301 489-1/17, EN 300 328, EN 301 893, MIC, FCC ID SLE-WAPN008, SRRC, NCC, IDA

安全

UL 60950-1, IEC 60950-1, EN 60950-1 (LVD)

MTBF

時間

AWK-3131A-M12-RTG：552,454 時間
AWK-3131A-SSC-RTG：528,478 時間

規格

Telcordia SR332

保証

保証期間

5年

詳細

Moxa社製品保証方針

AWK-3131A-SSC-RTG-US-T	帯域：US コネクタ：シングルモードSC

WK-51-01	ウォールマウントキット 2 プレート 6 ネジ 51.6×67×2 mm
