AWK-6232-M12-JP-T
産業用IEEE 802.11a/b/g/n IP68 デュアルRF屋外用ワイヤレスAP/ブリッジ/クライアント
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- IEEE 802.11a/b/g/n準拠
- デュアルRF設計：2.4 GHz および 5 GHz RFバンド
- M12耐震コネクタ
- 産業グレードQoS (WMM) および VLANサポート
- EN 50155の基本的なセクションに準拠
- 堅牢なIP68等級ハウジング および -40～75℃動作温度
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
Moxaの産業用AWK-6232、3-in-1屋外用ワイヤレスAP/ブリッジ/クライアントは、最大300 MbpsのデータレートをサポートするIEEE 802.11n技術を使用し、高速データ伝送スピードとワイドカバレッジを必要とするアプリケーションの要求を満たしています。AWK-6232は、異なる周波数を使用した2つの独立したワイヤレス接続を可能とするデュアル2.4 / 5 GHz RFモジュールを装備することにより中断のないWLAN伝送を可能とします。AWK-6232は、動作温度、電源入力電圧、サージ、ESDおよび振動を保護するEN 50155の基本的なセクションに準拠しています。さらに、AWK-6232は、埃、水、振動、その他の環境の影響に対する総合的な保護を可能とするM12コネクタを備えたIP68メタルケースに収容された産業用のワイヤレスAP/ブリッジ/クライアントです。
改良された高速データレート および 帯域幅
- 最大300Mbpsデータレートのハイスピードワイヤレス接続性
- MIMO技術による複数のデータストリーム送信 および 受信容量の改善
- チャネルボンディング技術によるチャネル幅の増大
クリティカルな環境に対応する産業用 および 屋外規格
- IP68保護等級メタルハウジング および -40～75℃のワイド動作温度サポート
- 耐震用M12設計 および 耐水/耐塵RJ45コネクタ
- ウォール、DINレール、ポールマウンティングオプションによる屋外の設置の柔軟性
| WLANインターフェース | |
| 規格 | IEEE 802.11a/g/b/nワイヤレスLAN IEEE 802.11iワイヤレスセキュリティ IEEE 802.3 10BaseT IEEE 802.3u 100BaseTX IEEE 802.3ab 1000BaseT IEEE 802.3at Power-over-Ethernet Plus IEEE 802.1D スパニングツリープロトコル IEEE 802.1w Rapid STP IEEE 802.1Q VLAN |
|---|---|
| スプレッドスペクトラム& 変調 |
|
| 動作チャネル(中心周波数) | US： 2.412～2.462 GHz (11 channels) 5.18～5.24 GHz (4 channels) EU： 2.412～2.472 GHz (13 channels) 5.18～5.24 GHz (4 channels) JP： 2.412～2.472 GHz (13 channels、OFDM) 2.412～2.484 GHz (14 channels、DSSS) 5.18～5.24 GHz (4 channels/W52) |
| セキュリティ |
|
| 送信レート | 802.11n：6.5 ～ 300 Mbps (マルチプルレートサポート) |
| TX送信電力 | 802.11b: Typ. 18±1.5 dBm @ 1 ～ 11 Mbps 802.11g: Typ. 18±1.5 dBm @ 6 ～ 24 Mbps, Typ. 17±1.5 dBm @ 36 ～ 48 Mbps, Typ. 15±1.5 dBm @ 54 Mbps 802.11n (2.4 GHz): Typ. 14±1.5 dBm @ MCS15 20 MHz 802.11a: Typ. 17±1.5 dBm @ 6 ～ 24 Mbps, Typ. 16±1.5 dBm @ 36 ～ 48 Mbps, Typ. 14±1.5 dBm @ 54 Mbps 802.11n (5 GHz): Typ. 13±1.5 dBm @ MCS15 20 MHz, Typ. 12±1.5 dBm @ MCS15 40 MHz |
| RX感度 | 802.11b: -92 dBm @ 1 Mbps, -90 dBm @ 2 Mbps, -88 dBm @ 5.5 Mbps, -84 dBm @ 11 Mbps 802.11g: -87 dBm @ 6 Mbps, -86 dBm @ 9 Mbps, -85 dBm @ 12 Mbps, -82 dBm @ 18 Mbps, -80 dBm @ 24 Mbps, -76 dBm @ 36 Mbps, -72 dBm @ 48 Mbps, -70 dBm @ 54 Mbps 802.11n (2.4 GHz): -69 dBm @ MCS15 20 MHz, -71 dBm @ MCS7 20 MHz 802.11a: -87 dBm @ 6 Mbps, -86 dBm @ 9 Mbps, -85 dBm @ 12 Mbps, -82 dBm @ 18 Mbps, -80 dBm @ 24 Mbps, -76 dBm @ 36 Mbps, -72 dBm @ 48 Mbps, -70 dBm @ 54 Mbps 802.11n (5 GHz): -68 dBm @ MCS15 40 MHz, -69 dBm @ MCS15 20 MHz, -70 dBm @ MCS7 40 MHz, -71 dBm @ MCS7 20 MHz |
| プロトコルサポート | |
| ジェネラルプロトコル | Proxy ARP、DNS、HTTP、HTTPS、IP、ICMP、SNTP、TCP、UDP、RADIUS、SNMP、DHCP、VLAN、STP/RSTP |
| APのみのプロトコル | ARP、BOOTP、DHCP、STP/RSTP (IEEE 802.1D/w) |
| インターフェース | |
| デフォルトアンテナ | 4 デュアルバンドオムニ指向性アンテナ、5 dBi @ 2.4 GHz、2 dBi @ 5 GHz、N型(M) |
| 外部アンテナ用コネクタ | N型(F) |
| LANポート | 2、8-ピン、M12A-coded(F)、10/100/1000BaseT(X)、オートネゴシエーションスピード、F/Hデュープレックスモード、オートMDI/MDI-X接続(F) |
| コントロールポート | RS-232C (防水RJ45タイプ) |
| LED表示 | PWR、FAULT、STATE、WLAN1、WLAN2、LAN1、LAN2 |
| アラーム接点 (デジタル出力、M12/Fコネクタ) | 8-ピン、M12A-coded(F)、1 リレイ出力、電流容量1 A @ 24 VDC |
| デジタル入力 (M12/Fコネクタ) | 8-ピン、M12A-coded (F)、2 電気的にアイソレートされた入力
|
| メカニカル | |
| ハウジング | メタル、IP68保護 |
| 重さ | 1.699 kg |

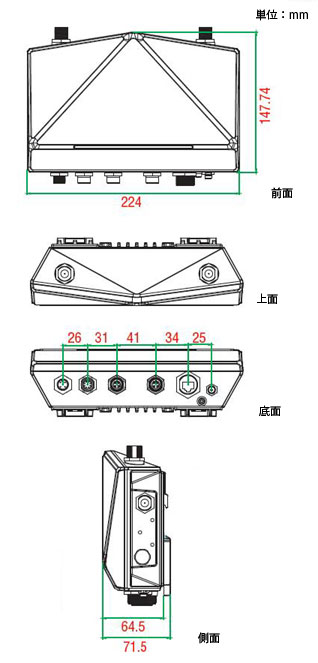

| サイズ | 224 × 148 × 67 mm |
| インストレーション | ウォールマウント (標準)、DIN-Railマウント (オプション)、ポールマウント (オプション) |
| 環境 | |
| 動作温度 | -40～75℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 5%～100% (結露なきこと) |
| 電源 | |
| 入力電圧 | 12～48 VDC、冗長デュアルDC電源入力 または 48 VDC Power-over-Ethernet Plus (IEEE 802.3at準拠) EN 50155 24 VDCに準拠 |
| コネクタ | 5-ピン M12(M)コネクタA-coding |
| 逆極性保護 | 有 |
| 規格および認証 | |
| 安全 | UL 60950-1、EN 60950-1 |
| EMC | EN 55032/24 |
| EMI | CISPR 32、FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 |
| ラジオ | EN 301 489-1/17、EN 300 328、EN 301 893、TELEC、FCC ID SLE-WAPN001 |
| 鉄道交通 | EN 50155、EN 50121-1/4 |
| 平均故障間隔 (MTBF：mean time between failures) | |
| 時間 | 317,948時間 |
| 保証 | |
| 保証期間 | 5年間 |
| 詳細 | Moxa社 製品保証方針 |
| AWK-6232-M12-JP-T | IEEE 802.11a/b/g/n IP68 デュアルRFワイヤレスAP/ブリッジ/クライアント JP band 動作温度：-40～75℃ |
|---|
オプショナルアクセサリ
| アダプタ | |
| A-ADP-RJ458P-DB9F-ABC01 | RJ45－DB9アダプタ (ABC-01用) |
|---|---|
| マウンティングキット | |
| DK-DC50131-01 | DINレールマウンティングキット |
| ケーブル | |
| CRF-N0429N-3M | N型(M)－N型(M) CFD400ケーブル 3 m |
| A-CRF-NMNM-LL4-300 | N型(M)－N型(M) LMR-400 Liteケーブル 3 m |
| A-CRF-NMNM-LL4-600 | N型(M)－N型(M) LMR-400 Liteケーブル 6 m |
| A-CRF-NMNM-LL4-900 | N型(M)－N型(M) LMR-400 Liteケーブル 9 m |
| キャップ | |
| A-CAP-M12F-M | M12(F)コネクタ用 メタルキャップ |
| A-CAP-M12M-M | M12(M)コネクタ用 メタルキャップ |
| A-CAP-N-M | N型コネクタ用 メタルキャップカバー |
| A-CAP-WPRJ45-MC | RJ45コネクタ用 メタルキャップカバー |
| コネクタ | |
| M12A-8PFF-IP68 | フィールド設置用A-coded M12スクリューイン 8ピンコネクタ メスコネクタメスピン |
| M12A-8PMM-IP68 | フィールド設置用A-coded スクリューイン ギガビットイーサネットコネクタ 8ピン(M)M12コネクタ IP68 保護等級 |
| CBL-M12MM8PRJ45-BK-100-IP67 | 1m A-coded M12－RJ45 Cat-5E UTP ギガビットイーサネットケーブル 8ピン(M)M12コネクタ IP67 保護等級 |
| マウンティングキット | |
| PK-DC2DOF | ポールマウンティングキット |
| WK-55 | ウォールマウンティングキット 55mm高 |
| ターミネータ | |
| A-TRM-50-NM | 終端抵抗50 ohm N型(M) |
